建筑工程旋挖钻机钻孔桩基础施工技术交底书 9页

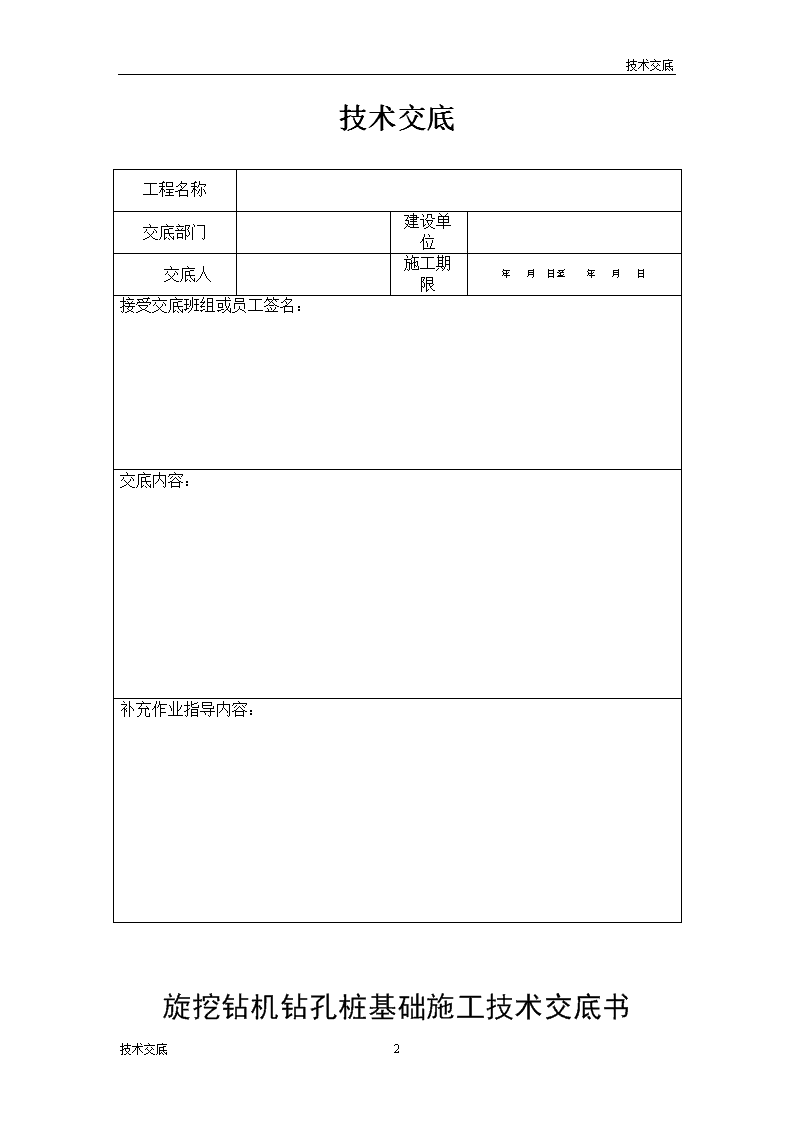

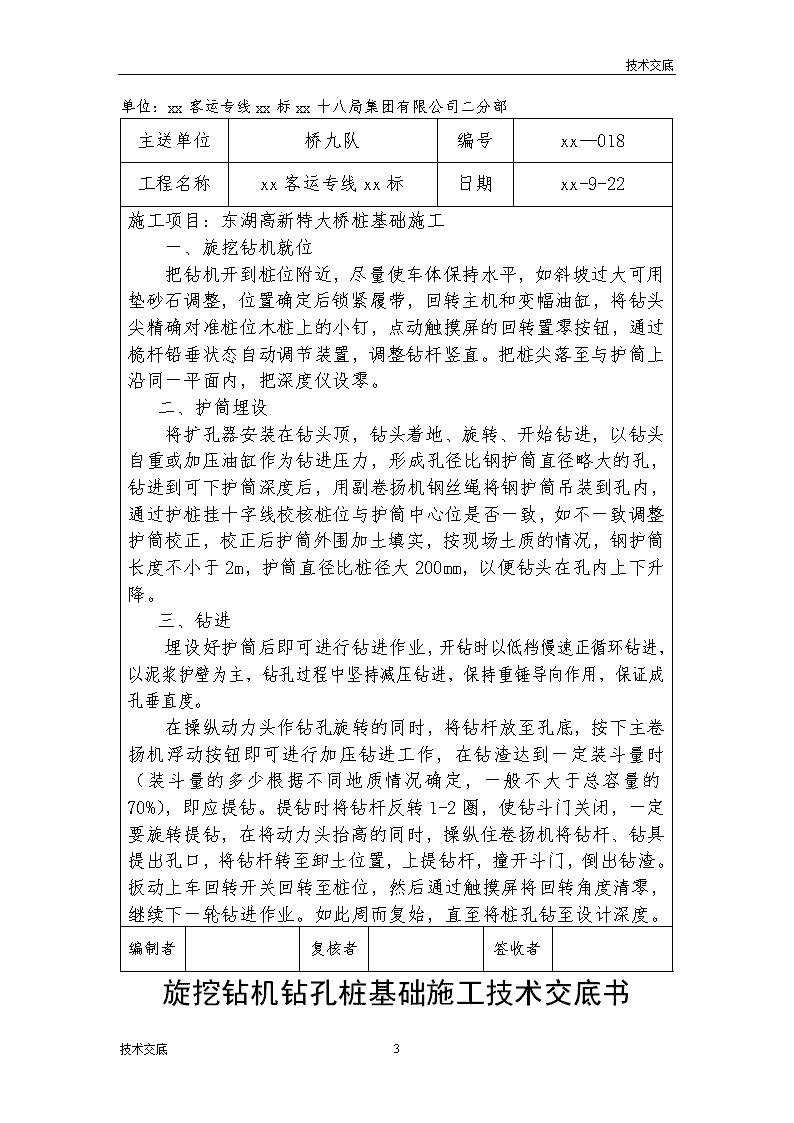

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部9技术交底\n技术交底技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：旋挖钻机钻孔桩基础施工技术交底书9技术交底\n技术交底主送单位桥九队编号xx—018工程名称xx客运专线xx标日期xx-9-22施工项目：东湖高新特大桥桩基础施工一、旋挖钻机就位把钻机开到桩位附近，尽量使车体保持水平，如斜坡过大可用垫砂石调整，位置确定后锁紧履带，回转主机和变幅油缸，将钻头尖精确对准桩位木桩上的小钉，点动触摸屏的回转置零按钮，通过桅杆铅垂状态自动调节装置，调整钻杆竖直。把桩尖落至与护筒上沿同一平面内，把深度仪设零。二、护筒埋设将扩孔器安装在钻头顶，钻头着地、旋转、开始钻进，以钻头自重或加压油缸作为钻进压力，形成孔径比钢护筒直径略大的孔，钻进到可下护筒深度后，用副卷扬机钢丝绳将钢护筒吊装到孔内，通过护桩挂十字线校核桩位与护筒中心位是否一致，如不一致调整护筒校正，校正后护筒外围加土填实，按现场土质的情况，钢护筒长度不小于2m，护筒直径比桩径大200mm，以便钻头在孔内上下升降。三、钻进埋设好护筒后即可进行钻进作业，开钻时以低档慢速正循环钻进，以泥浆护壁为主，钻孔过程中坚持减压钻进，保持重锤导向作用，保证成孔垂直度。在操纵动力头作钻孔旋转的同时，将钻杆放至孔底，按下主卷扬机浮动按钮即可进行加压钻进工作，在钻渣达到一定装斗量时（装斗量的多少根据不同地质情况确定，一般不大于总容量的70%），即应提钻。提钻时将钻杆反转1-2圈，使钻斗门关闭，一定要旋转提钻，在将动力头抬高的同时，操纵住卷扬机将钻杆、钻具提出孔口，将钻杆转至卸土位置，上提钻杆，撞开斗门，倒出钻渣。扳动上车回转开关回转至桩位，然后通过触摸屏将回转角度清零，继续下一轮钻进作业。如此周而复始，直至将桩孔钻至设计深度。编制者复核者签收者单位：xx客运专线xx标xx十八局集团有限公司二分部旋挖钻机钻孔桩基础施工技术交底书9技术交底\n技术交底主送单位桥九队编号xx—018工程名称xx客运专线xx标日期xx-9-22四、清孔清孔采用换浆法，当钻孔距设计标高1m时以相对密度较低的泥浆逐步把钻孔内浮悬的钻碴和相对密度较大的泥浆换出，钻到设计标高后钻头提离孔底20cm左右空转，继续供给泥浆，保持泥浆正常循环，经数十分钟或数小时待孔内泥浆换完直至稳定状态为止，换至孔内泥浆的相对密度低于1.1以下，含砂率小于2%，且孔底最终沉碴厚度不大于设计，柱桩不大于5cm；摩擦桩不大于10cm。此时迅速拆除钻机，下钢筋笼，灌注水下混凝土。若用于柱桩，在完成上述换浆要求后，还应加入清水继续循环。五、检孔用检孔器检查孔径、竖直度。六、吊装钢筋笼钻孔桩的钢筋笼在4#拌合站钢筋笼加工区分段制作，用平板车拉运到墩点安装。制作安装时主筋接头错开不小于50cm，钢筋接头现场取样作试验。钢筋笼加工确保主筋位置准确。主筋外缘至设计桩径混凝土表面净保护层厚度7cm，保护层用圆柱形混凝土垫块来保证。成孔清孔验收合格后，利用吊车将钢筋骨架分节吊入桩孔内。吊放钢筋骨架入桩孔时，下落速度要均匀，忌撞击孔壁，防止塌孔。焊接时先将下段挂在孔口，再吊上第二段进行双面搭接焊，焊缝长度不小于主筋5d，逐段焊接，逐段下放，骨架落到设计标高后，将其校正在桩中心位置并固定，勿使扭转变形。七、下导管导管每节长2.0～2.5m，配1～2节长1～1.5m短管。导管由管端粗丝扣联接，接头处用橡胶圈密封防水，混凝土浇注架由型钢做成，用于支撑悬吊导管，吊挂钢筋笼，上部放置混凝土漏斗。混凝土由混凝土罐车直接卸进漏斗，直接灌注，同时以汽车吊配合钻架吊放拆卸导管。八、灌注前的二次清孔在第一次清孔达到要求后，由于要安放钢筋笼及导管，至浇注混凝土的时间间隙较长，孔底又会产生沉渣，所以下完导管灌注混凝土前用高压编制者复核者签收者旋挖钻机钻孔桩基础施工技术交底书9技术交底\n技术交底主送单位桥九队编号xx—018工程名称xx客运专线xx标日期xx-9-22风管下到孔底，将孔底沉渣吹起。复测沉渣厚度摩擦桩在100mm以内，柱桩在50mm以内，此时清孔就算完成，立即浇注水下混凝土。九、灌注水下混凝土混凝土由4#拌合站集中拌合，混凝土搅拌运输车运输，直接灌入导管漏斗内进行灌注。混凝土坍落度18cm～22cm，并通过试验确定掺入适量缓凝剂，初凝时间不小于6h。灌注前检查混凝土的均匀性和坍落度。在漏斗中放入隔水塞，然后再灌注首批混凝土。首批混凝土的灌注数量满足导管埋入混凝土的深度不小于1m并不大于3m，并能填充到管底部的间隙。首批混凝土灌注正常后，灌注必须连续，严防断桩事故。在灌注过程中，当导管内混凝土不满，含有空气时，后续的混凝土应徐徐灌入漏斗和导管，不得将整斗混凝土从上而下倾入管内，以免在管内形成高压气囊，挤出管中的橡胶密封垫。在灌注过程中应将井孔内溢出的泥浆引流至适当地点处理，防止污染环境。灌注过程中经常用测绳探测孔内混凝土面的位置，及时拆除导管调整导管埋深。并尽可能缩短拆除导管的间隔时间。导管埋深控制在1m～3m。导管埋深由专人负责测量，并及时填写水下混凝土灌注记录。为防止钢筋骨架上浮，在钢筋笼顶部焊接四根吊筋，将对称两根固定在混凝土浇注架上，其余两根焊到钢护筒上。为保证桩的灌筑质量，桩顶部加灌1m高度，多余部分在施工承台前凿除。全部混凝土灌注完成后，拔除钢护筒，清理场地。编制者复核者签收者旋挖钻机钻孔桩基础施工技术交底书9技术交底\n技术交底主送单位桥九队编号xx—018工程名称xx客运专线xx标日期xx-9-22钻孔桩钻孔允许偏差表序号项目允许偏差1孔径不小于设计孔径2孔深摩擦桩不小于设计孔深柱桩不小于设计孔深，并进入设计土层3孔位中心偏差群桩≤100mm4倾斜角≤1%孔深5浇筑混凝土前桩底沉渣厚度摩擦桩≤100mm柱桩≤50mm钻孔桩钢筋骨架允许偏差表序号项目允许偏差1钢筋骨架在承台底以下长度±100mm2钢筋骨架直径±10mm3主钢筋间距±0.5d4加强筋间距±20mm5箍筋间距或螺旋筋间距±20mm6钢筋骨架垂直度骨架长度1%编制者复核者签收者xx工程施工操作人员签到表9技术交底\n技术交底序号接底人签字从事工种备注注意事项9技术交底\n技术交底1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；9技术交底\n技术交底（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。9技术交底
