建筑工程阳台、飘窗栏杆施工技术交底 7页

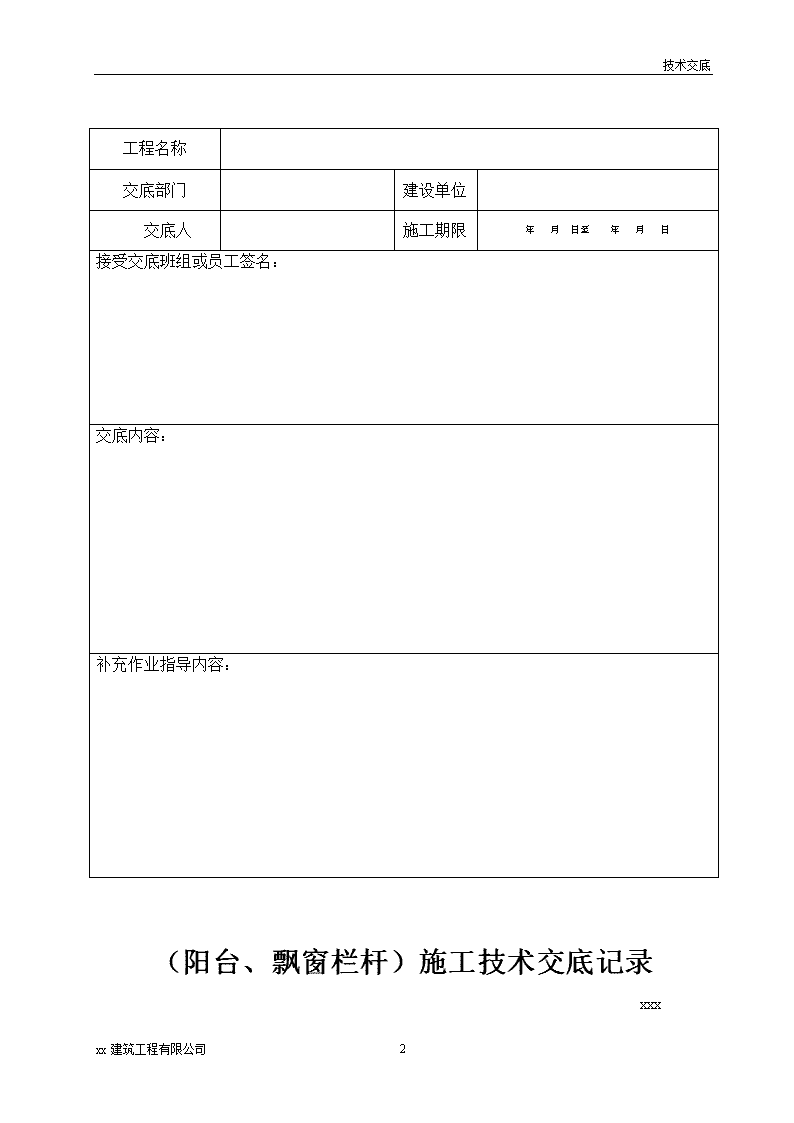

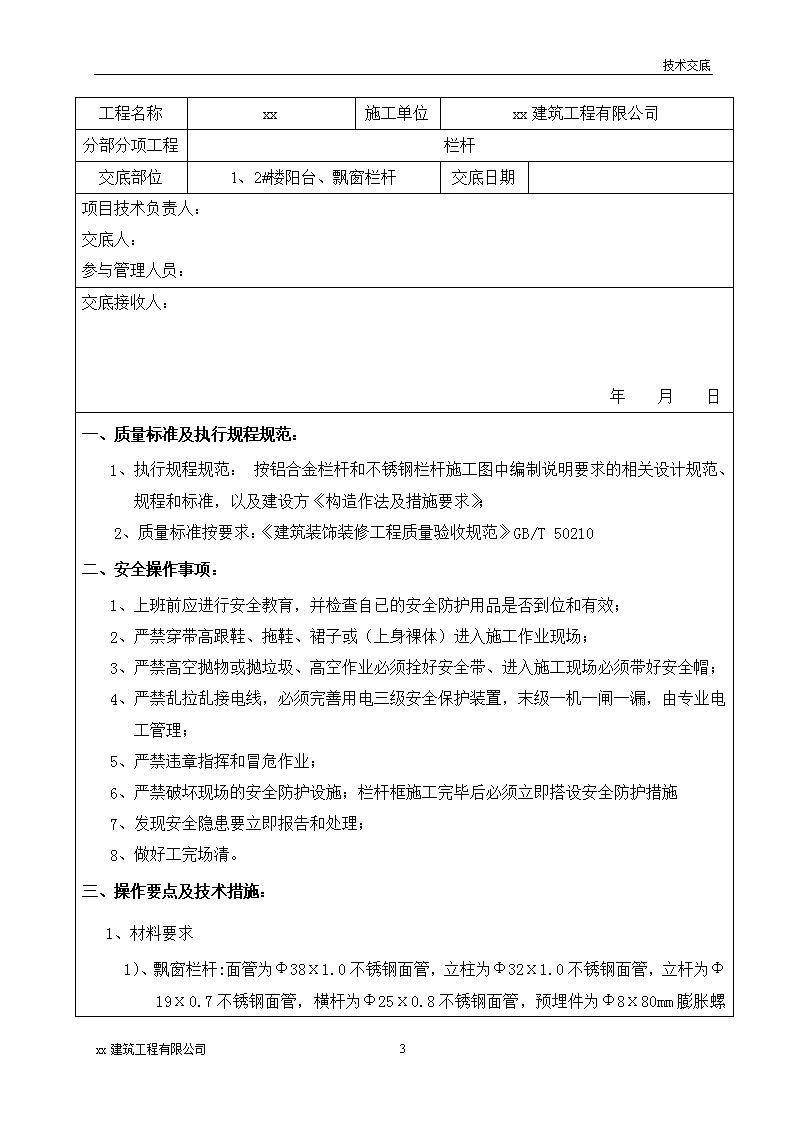

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部技术交底7xx建筑工程有限公司\n技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：（阳台、飘窗栏杆）施工技术交底记录xxx7xx建筑工程有限公司\n技术交底工程名称xx施工单位xx建筑工程有限公司分部分项工程栏杆交底部位1、2#楼阳台、飘窗栏杆交底日期项目技术负责人：交底人：参与管理人员：交底接收人：年月日一、质量标准及执行规程规范：1、执行规程规范：按铝合金栏杆和不锈钢栏杆施工图中编制说明要求的相关设计规范、规程和标准，以及建设方《构造作法及措施要求》；2、质量标准按要求：《建筑装饰装修工程质量验收规范》GB/T50210二、安全操作事项：1、上班前应进行安全教育，并检查自已的安全防护用品是否到位和有效；2、严禁穿带高跟鞋、拖鞋、裙子或（上身裸体）进入施工作业现场；3、严禁高空抛物或抛垃圾、高空作业必须拴好安全带、进入施工现场必须带好安全帽；4、严禁乱拉乱接电线，必须完善用电三级安全保护装置，末级一机一闸一漏，由专业电工管理；5、严禁违章指挥和冒危作业；6、严禁破坏现场的安全防护设施；栏杆框施工完毕后必须立即搭设安全防护措施7、发现安全隐患要立即报告和处理；8、做好工完场清。三、操作要点及技术措施：1、材料要求1）、飘窗栏杆:面管为Φ38ⅹ1.0不锈钢面管，立柱为Φ32ⅹ1.0不锈钢面管，立杆为Φ19ⅹ0.7不锈钢面管，横杆为Φ25ⅹ0.8不锈钢面管，预埋件为Φ8ⅹ80mm膨胀螺7xx建筑工程有限公司\n技术交底栓。2）、阳台栏杆：面管为85ⅹ40ⅹ2.0铝合金椭圆面管，立柱为50ⅹ50ⅹ1.5铝合金方管，横杆为48ⅹ30ⅹ1.5铝合金槽型管，预埋件为Φ10ⅹ80mm膨胀螺栓，玻璃采用6+0.76+6钢化夹胶玻璃。3）、所有安装材料必须采用合格产品，并符合设计要求和国家现行有关标准规定，如发现有劈棱窜角和翘曲不平，偏差超标、弯曲变形、严重损伤、外观色差大等缺陷的产品用于加工安装。2、材料加工1）、材料加工必须按规定尺寸下料，严禁浪费材料；2）、材料需分类堆码整齐，并对加工好的材料进行保护；3）、人员离开加工机具时必须切断电源，及时清扫加工场地，保证文明施工；4）、栏杆加工尺寸须同时参照现场实际尺寸和施工图纸。3、栏杆安装1）、阳台栏杆安装高度为1250mm，不锈钢栏杆安装高度为950mm；2）、材料转运是必须小心，注意在搬运过程中造成材料或其他成品损坏；3）、安装前找出该定位轴线和标高，根据栏杆间距和安装位置安装好预埋件，安装好后检查是否牢固；4）、严格按照设计要求，栏杆构件之间连接牢固，做好栏杆和预埋件的连接点，安装必须牢固，栏杆必须和防雷接地连接好，做好防锈措施。自检合格后通知项目部复检；5）、对于阳台梁顶标高高差过大的需用细石混凝土找平，采用12cm长的膨胀螺栓，保证有效锚固深度大于8cm；6）、对钻孔深度不够导致膨胀螺栓不能锚固的，在靠近角钢原膨胀螺栓的位置打入两颗膨胀螺丝，然后将膨胀螺栓和角钢焊接牢固；7）、栏杆安装完毕经检查合格后浇筑高100mmC20细石混凝土混凝土，保证栏杆的稳定性；8）、栏杆玻璃安装时必须有放坠落措施，玻璃和栏杆之间必须用密封胶粘接牢固；9）、根据设计要求，不锈钢栏杆之间焊接点须接缝严密、表面光滑、色泽一致，不得有裂缝、挠曲及损坏。4、成品保护及文明施工7xx建筑工程有限公司\n技术交底1）、搞好现场文明施工，服从现场统一指挥和相互配合，严格加强施工质量的过程控制和管理；2）、栏杆安装完毕后必须采取成品保护措施，栏杆用塑料薄膜缠绕保护，出现损坏后及时维修更换。5、检查验收程序栏杆按每5层为一验收批，待栏杆安装、防雷焊接、栏杆加固完毕后报项目部验收，验收合格后才能进行下一道工序。四、工期要求：1、本工期要求日历天数为35天，即2011年9月10日至2011年10月15日；2、班组必须根据工期要求合理安排施工人员；3、若因班组原因造成总工期延误，按500元/天进行处罚，项目部有权更换施工班组。4、如遇停电、停水、暴雨等人力不可抗因素和项目部无法干预的原因造成的工期延误，则工期顺延。五、安全质量处罚措施：1、进出施工现场未带安全帽，临空较危险的地方安装栏杆时未系安全带罚款20元/次；2、加工、安装过程造成主材顺坏罚款100元/次；3、其它质量不合格的地方经教育后不改正的由施工员按实际情况处罚；4、安装质量不合格造成返工的一切损失由班组负责赔偿。注意事项1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。7xx建筑工程有限公司\n技术交底4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点7xx建筑工程有限公司\n技术交底施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。7xx建筑工程有限公司
