建筑工程新建铁路水泥搅拌桩施工技术交底 7页

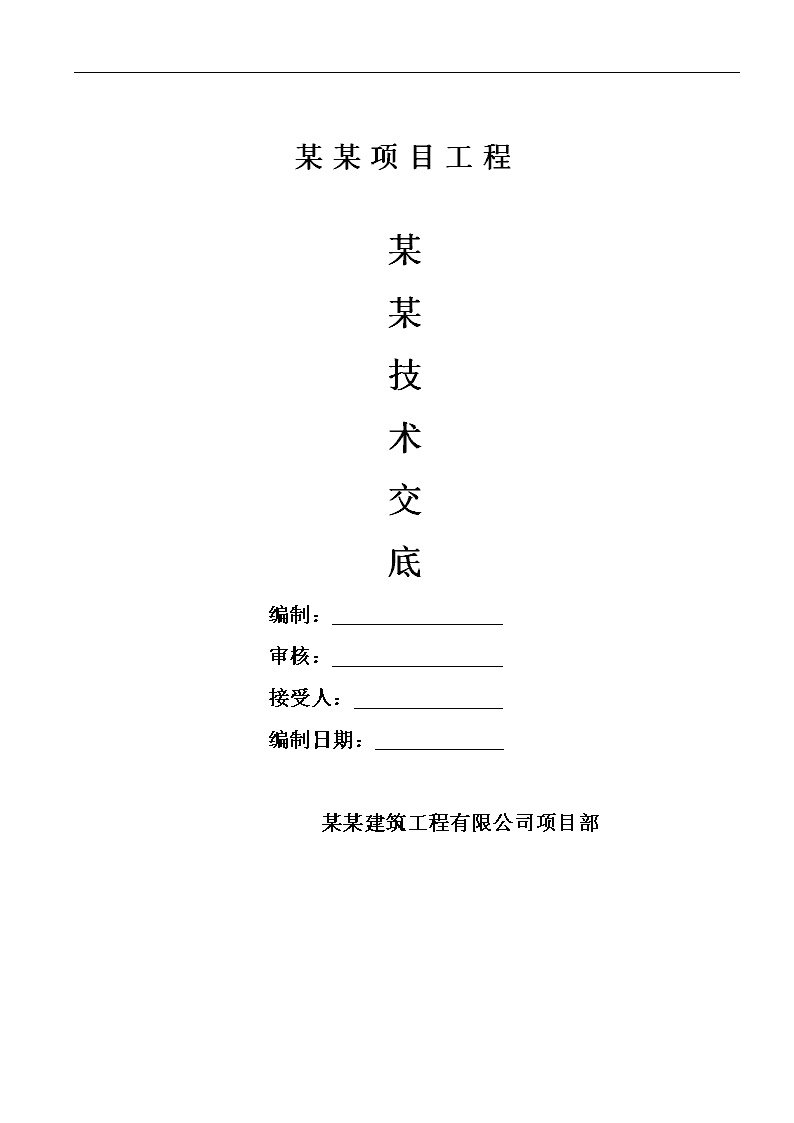

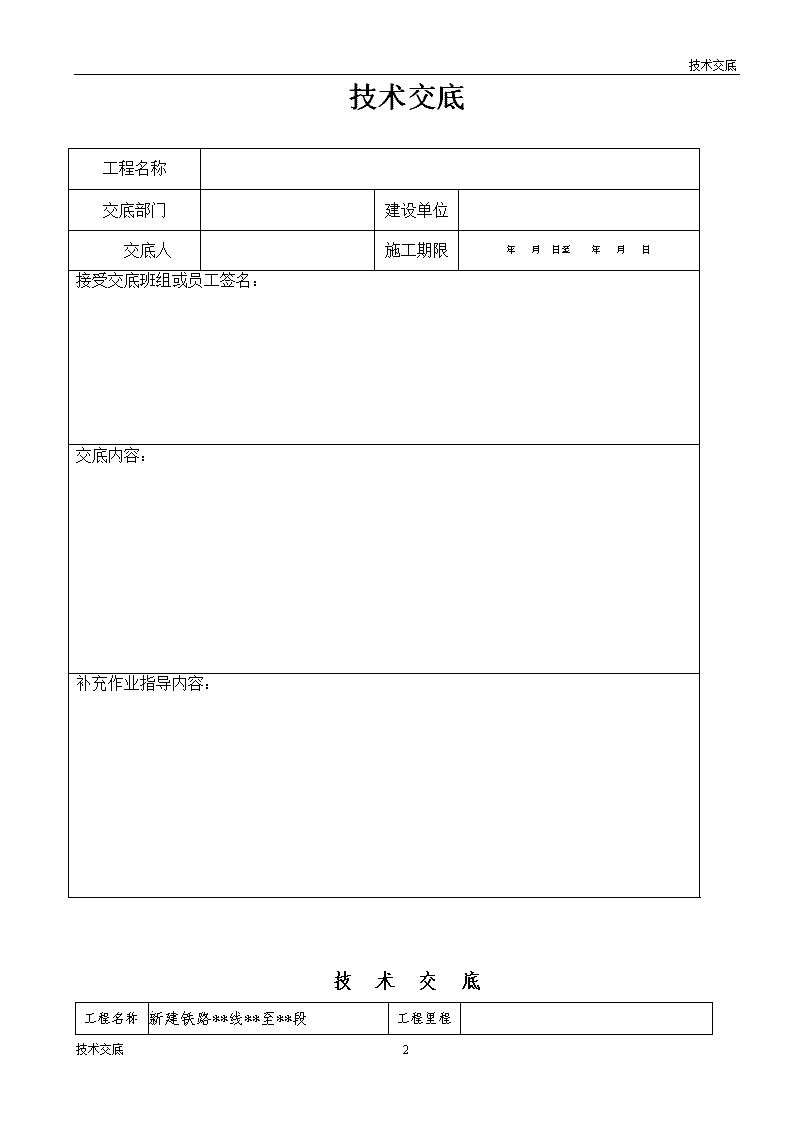

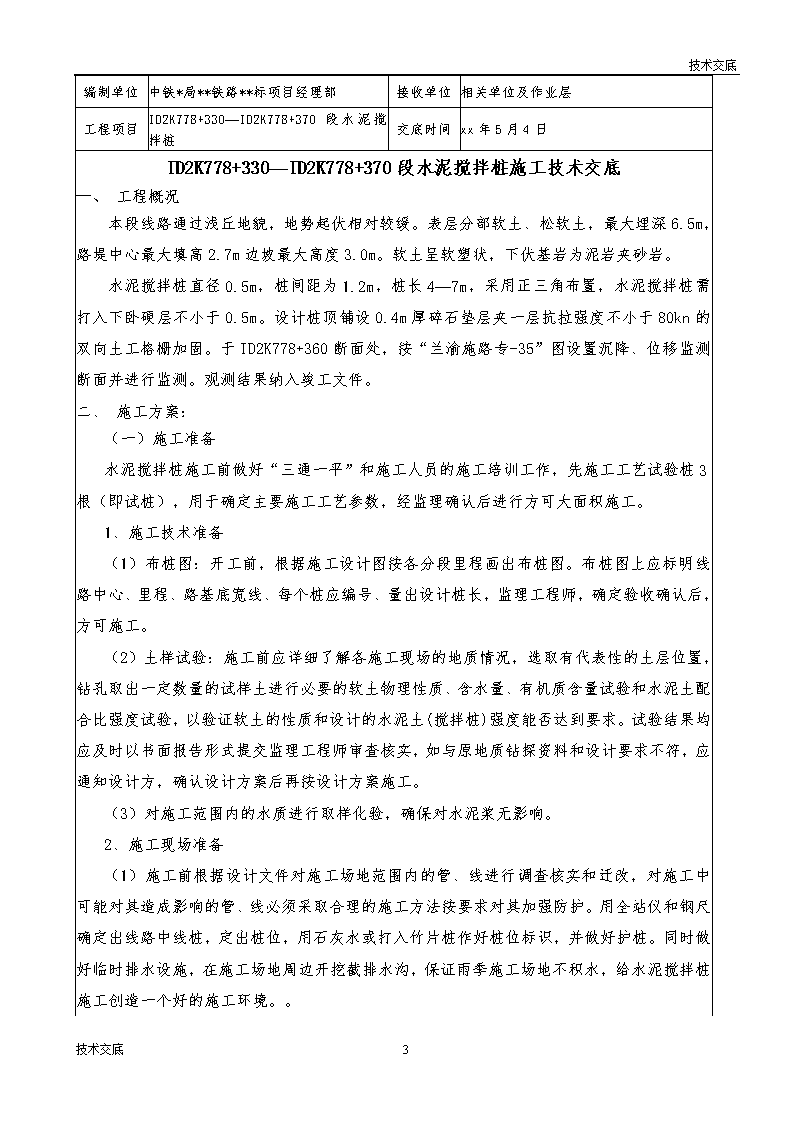

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部7技术交底\n技术交底技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：技术交底工程名称新建铁路**线**至**段工程里程7技术交底\n技术交底编制单位中铁*局**铁路**标项目经理部接收单位相关单位及作业层工程项目ID2K778+330—ID2K778+370段水泥搅拌桩交底时间xx年5月4日ID2K778+330—ID2K778+370段水泥搅拌桩施工技术交底一、工程概况本段线路通过浅丘地貌，地势起伏相对较缓。表层分部软土、松软土，最大埋深6.5m，路堤中心最大填高2.7m边坡最大高度3.0m。软土呈软塑状，下伏基岩为泥岩夹砂岩。水泥搅拌桩直径0.5m，桩间距为1.2m，桩长4—7m，采用正三角布置，水泥搅拌桩需打入下卧硬层不小于0.5m。设计桩顶铺设0.4m厚碎石垫层夹一层抗拉强度不小于80kn的双向土工格栅加固。于ID2K778+360断面处，按“兰渝施路专-35”图设置沉降、位移监测断面并进行监测。观测结果纳入竣工文件。二、施工方案：（一）施工准备水泥搅拌桩施工前做好“三通一平”和施工人员的施工培训工作，先施工工艺试验桩3根（即试桩），用于确定主要施工工艺参数，经监理确认后进行方可大面积施工。1、施工技术准备（1）布桩图：开工前，根据施工设计图按各分段里程画出布桩图。布桩图上应标明线路中心、里程、路基底宽线、每个桩应编号、量出设计桩长，监理工程师，确定验收确认后，方可施工。（2）土样试验：施工前应详细了解各施工现场的地质情况，选取有代表性的土层位置，钻孔取出一定数量的试样土进行必要的软土物理性质、含水量、有机质含量试验和水泥土配合比强度试验，以验证软土的性质和设计的水泥土(搅拌桩)强度能否达到要求。试验结果均应及时以书面报告形式提交监理工程师审查核实，如与原地质钻探资料和设计要求不符，应通知设计方，确认设计方案后再按设计方案施工。（3）对施工范围内的水质进行取样化验，确保对水泥浆无影响。2、施工现场准备（1）施工前根据设计文件对施工场地范围内的管、线进行调查核实和迁改，对施工中可能对其造成影响的管、线必须采取合理的施工方法按要求对其加强防护。用全站仪和钢尺确定出线路中线桩，定出桩位，用石灰水或打入竹片桩作好桩位标识，并做好护桩。同时做好临时排水设施，在施工场地周边开挖截排水沟，保证雨季施工场地不积水，给水泥搅拌桩施工创造一个好的施工环境。。7技术交底\n技术交底（2）在施工场地附近建好小型临时水泥库，保证水泥搅拌桩3～5天施工所需水泥用量储备，保证水泥搅拌桩连续施工，预防因水泥进场不及时而导致的停工。（3）施工用水采用居民生活自来水，在施工场所内设储水罐储水，通过管道接入和水车补给，满足施工用水要求。（4）施工场区施工便道均已先期修通，满足施工机械和材料运输的通行要求，满足水泥搅拌桩施工要求。（5）施工用电采用柴油发电机组配合村民低压动力电引入满足施工要求。2、技术要求：1、水泥品种为P.O42.5，水灰比为0.53，2、掺入比17%，60Kg/m。28d无侧限抗压强度为1.66Mpa，3、水泥搅拌土的湿密度为1.9g/cm3，4、喷浆搅拌提升速度为0.8m—1.0m/min，并应使搅拌桩机提升速度与输浆速度同步，转速为29转/min，5.搅拌桩机下沉速度控制在0.8—1.6m/min。输浆泵压力控制在1.2—1.5Mpa。三、文明施工及保证措施施工机械要停放整齐，材料堆放整齐，设备机具摆放整齐；施工现场要清洁，生活环境要整洁，工完料清。四、安全、质量保证措施1、进场水泥必须进行抽检，合格后方可使用。2、所有电力线路和用电设备由持证电工安装。由专职电工负责日常检查和维修保养，禁止其他人员私自乱接、乱拉电线。3、现场所用柴油发电机用前按规定进行检查、试运转。4、夜间施工时配备充足的照明灯具，确保施工现场有足够的照明，为夜间施工生产和车辆行驶创造条件。交底人复核审核接收人xx工程施工操作人员签到表序号接底人签字从事工种备注7技术交底\n技术交底注意事项1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。7技术交底\n技术交底2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；7技术交底\n技术交底（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。7技术交底
