建筑工程某别墅砌体施工技术交底 9页

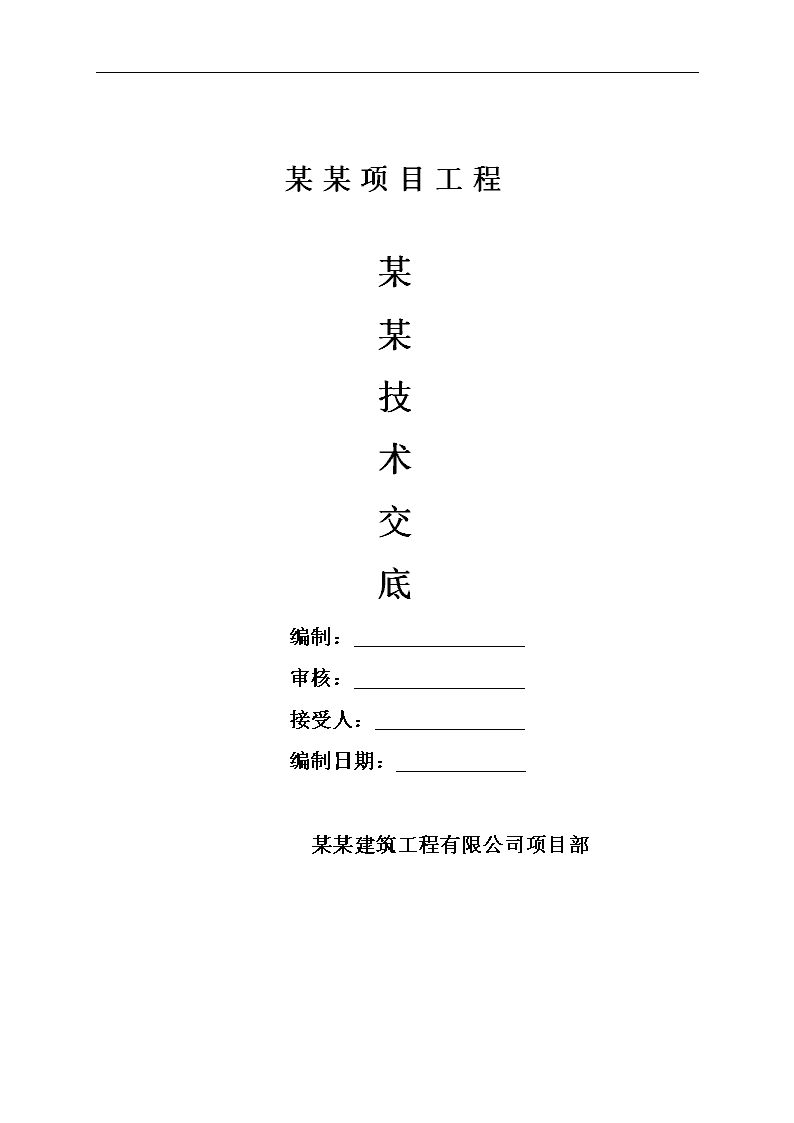

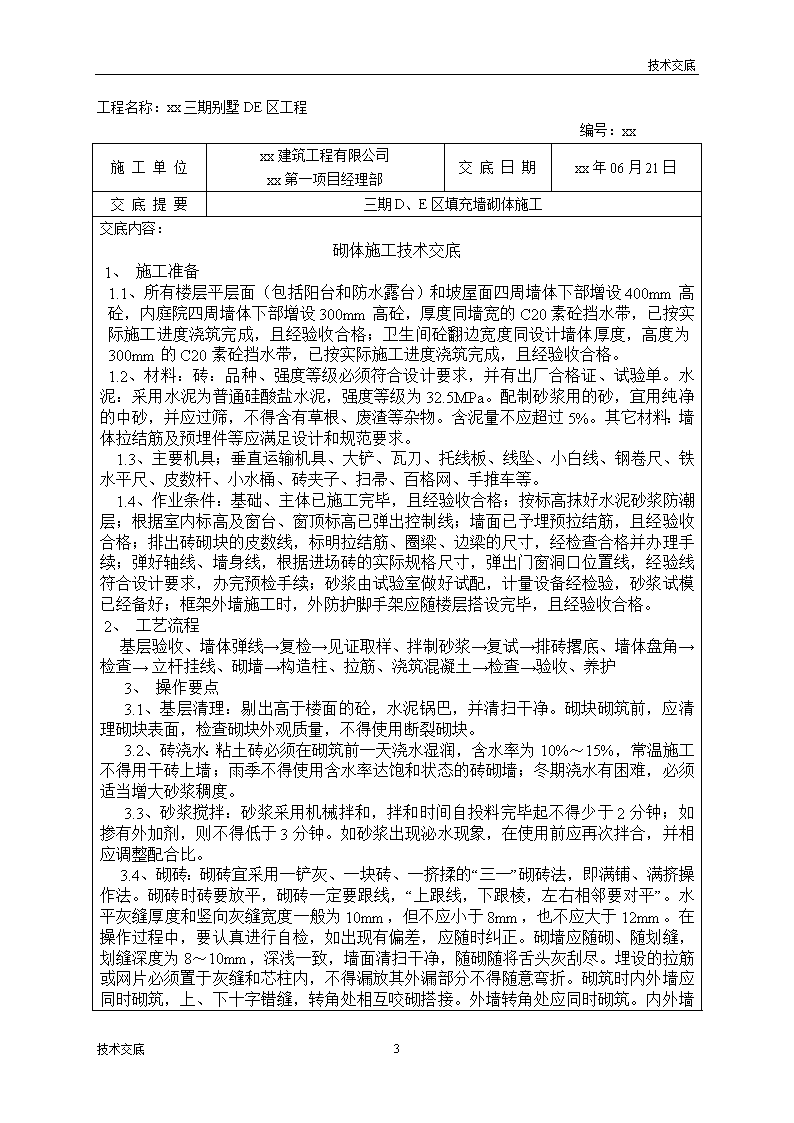

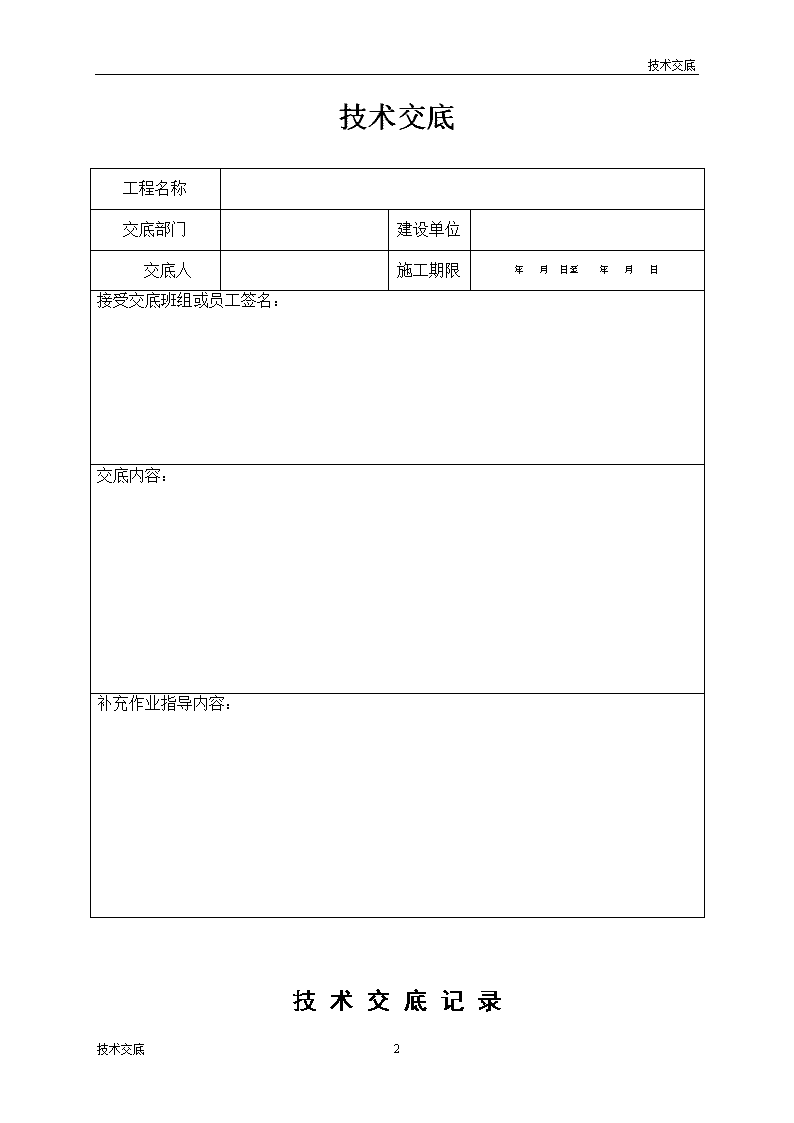

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部9技术交底\n技术交底技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：技术交底记录9技术交底\n技术交底工程名称：xx三期别墅DE区工程编号：xx施工单位xx建筑工程有限公司xx第一项目经理部交底日期xx年06月21日交底提要三期D、E区填充墙砌体施工交底内容：砌体施工技术交底 1、施工准备1.1、所有楼层平层面（包括阳台和防水露台）和坡屋面四周墙体下部增设400mm高砼，内庭院四周墙体下部增设300mm高砼，厚度同墙宽的C20素砼挡水带，已按实际施工进度浇筑完成，且经验收合格；卫生间砼翻边宽度同设计墙体厚度，高度为300mm的C20素砼挡水带，已按实际施工进度浇筑完成，且经验收合格。1.2、材料：砖：品种、强度等级必须符合设计要求，并有出厂合格证、试验单。水泥：采用水泥为普通硅酸盐水泥，强度等级为32.5MPa。配制砂浆用的砂，宜用纯净的中砂，并应过筛，不得含有草根、废渣等杂物。含泥量不应超过5%。其它材料：墙体拉结筋及预埋件等应满足设计和规范要求。    1.3、主要机具；垂直运输机具、大铲、瓦刀、托线板、线坠、小白线、钢卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚、百格网、手推车等。    1.4、作业条件：基础、主体已施工完毕，且经验收合格；按标高抹好水泥砂浆防潮层；根据室内标高及窗台、窗顶标高已弹出控制线；墙面已予埋预拉结筋，且经验收合格；排出砖砌块的皮数线，标明拉结筋、圈梁、边梁的尺寸，经检查合格并办理手续；弹好轴线、墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续；砂浆由试验室做好试配，计量设备经检验，砂浆试模已经备好；框架外墙施工时，外防护脚手架应随楼层搭设完毕，且经验收合格。 2、工艺流程     基层验收、墙体弹线→复检→见证取样、拌制砂浆→复试→排砖撂底、墙体盘角→检查→ 立杆挂线、砌墙→构造柱、拉筋、浇筑混凝土→检查→验收、养护      3、操作要点      3.1、基层清理：剔出高于楼面的砼，水泥锅巴，并清扫干净。砌块砌筑前，应清理砌块表面，检查砌块外观质量，不得使用断裂砌块。      3.2、砖浇水：粘土砖必须在砌筑前一天浇水湿润，含水率为10%～15%，常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态的砖砌墙；冬期浇水有困难，必须适当增大砂浆稠度。      3.3、砂浆搅拌：砂浆采用机械拌和，拌和时间自投料完毕起不得少于2分钟；如掺有外加剂，则不得低于3分钟。如砂浆出现泌水现象，在使用前应再次拌合，并相应调整配合比。     3.49技术交底\n技术交底、砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺、满挤操作法。砌砖时砖要放平，砌砖一定要跟线，“上跟线，下跟棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正。砌墙应随砌、随划缝，划缝深度为8～10mm，深浅一致，墙面清扫干净，随砌随将舌头灰刮尽。埋设的拉筋或网片必须置于灰缝和芯柱内，不得漏放其外漏部分不得随意弯折。砌筑时内外墙应同时砌筑，上、下十字错缝，转角处相互咬砌搭接。外墙转角处应同时砌筑。内外墙交接处必须留斜槎，槎子长度不应小于墙体高度的2/3，槎子必须平直、通顺。分段位置应在变形缝或门窗口角处，隔墙与墙或柱不同时砌筑时，可留阳槎加预埋拉结筋。沿墙高按设计要求每50cm预埋2根φ6.5钢筋，其埋入长度从墙的留槎处算起，（抗震设防裂度为6度时）每边均不小于100cm，末端应加90°弯钩。施工洞口也应按以上要求留水平拉结筋。砌块与砼柱、剪力墙相接时，每隔＠500设2φ6.5墙拉接筋，拉接筋采用植筋的方式与结构连接。     3.5、预留孔、暖卫管道，均应按设计要求预留，不得事后剔凿。墙体拉结筋的位置、规格、数量、间距均应按设计要求留置，不应错放、漏放。     3.6、安装过梁、梁垫：安装过梁、梁垫时，其标高、位置及型号必须准确，坐灰饱满。如坐灰厚度超过2cm时，要用豆石混凝土铺垫，过梁安装时，两端支承点的长度应一致，并满足设计要求，不能满足长度的采用过梁留出钢筋后现浇砼。     3.7、构造柱做法：在砌砖前，应先根据设计图纸将构造柱位置进行弹线，并把构造柱插筋处理顺直。砌砖墙时，与构造柱连接处砌成马牙槎。每一个马牙槎沿高度方向的尺寸不宜超过30cm。马牙槎应先退后进。拉结筋按设计要求放置，设计无要求时，一般沿墙高50cm设置2根φ6.5水平拉结筋，每边深入墙内不应小于700。构造柱在支模前，应将马牙槎外口贴双面胶，以免砼污染砖砌体，双面胶粘贴要求横平竖直。     3.9、砌体内不宜设脚手架眼，如必须设置，砌体完成后用C15混凝土填实，脚手架眼的留设部位必须符合规范规定。     3.10、填充墙砌至接近梁或板底时应留150mm左右后塞口（角度一般为60°～90°），待填充墙砌筑完并应间隔7d，再采用红砖斜砌将梁底或板底将挤紧。砌筑后塞口时，第一皮斜砌红砖与框架之间的空隙采用预制三角形柱体砼砌筑，防止砍砖后强度不够，并要保证后塞口砂浆饱满。     4、质量标准     4.1、主控项目：砖的品种、强度等级必须符合设计要求。砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块抗压强度平均值不小于设计强度值，任一组试块的强度最低值不小于设计强度的75%。砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不小于80%。 外墙转角处严禁留直槎，其它临时间断处留槎做法必须符合规定。     4.2、一般项目：     4.2.1、填充墙砌体一般尺寸的允许偏差应符合表1的规定。     4.2.2、砌体上下错缝，砖柱、垛元包心砌法：窗间墙及清水墙面无通缝；混水墙每间（处）无4皮砖的通缝（通缝指上下二皮砖搭接长度小于25mm）。     4.2.3、砖砌体接槎处灰浆应密实，缝、砖平直，每处接槎部位水平灰缝厚度小于5mm或透亮的缺陷不超过5个。     4.2.4、预埋拉筋的数量、长度均符合设计要求和施工规范的规定，留置间距偏差不超过一皮砖；     4.2.5、构造柱留置正确，大马牙槎先退后进、上下顺直；残留砂浆清理干净。     4.2.6、清水墙组砌正确，坚缝通顺，刮缝深度适宜、一致，楞角整齐，墙面清洁美观。     4.2.7、拉接筋植筋的单位必须具有相关资质，采用的植筋胶必须经建设方同意，且必须作拉拔实验。拉接筋必须按楼层作隐蔽验收检查。填充墙砌体允许偏差                           表1 9技术交底\n技术交底序号项目允许偏差（mm）检验方法1轴线位置偏移动10用经纬仪或拉线和尺量检查2基础和砌体顶面标高±15用水准仪和尺量检查3垂直度每层5用线锤和2米托线板检查全高≤10米10＞10米204表面平整度清水墙柱6用2米靠尺和塞尺检查混水墙柱65水平灰缝平直度清水墙10米以内7用10米拉线和尺量检查混水墙10米以内106水平灰缝厚度（连续5皮砌块累计）±10与皮数杆比较，尺量检查7垂直灰缝厚度（水平方向连续5块累计）±15用尺量检查8门窗洞口（后塞口）宽度±5用尺量检查高度±59外墙窗上下窗口偏移20以底层窗口为准，用经纬仪或吊线检查      5、成品保护     5.1、砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面，砌筑好的墙体不得碰撞撬动，否则应重铺砂浆砌筑。     5.2、洞口、管道、沟槽等应事先预埋预留，防止事后凿打。墙体拉结筋、抗震构造柱钢筋、大模板混凝土墙体钢筋及各种预埋件，暖卫、电气管线等，均应注意保护，不得任意拆改或损坏。     5.3、墙体砌筑后，砂浆达到一定强度后才能支设构造柱、过梁模板。     5.4、浇筑构造柱及过梁混凝土时，不能撬动或碰撞墙体。     5.5、运料、卸料、翻架子时，要防止碰撞墙面及门窗洞口。在进料口周围，应用塑料薄膜或木板等遮盖，保持墙面洁净。     5.6、尚未安装楼板或屋面板的墙和柱，当可能遇到大风时，应采取临时支撑等措施，以保证施工中墙体的稳定性。     6、安全要求     6.1、按有关规定配给劳保用品并合理使用；     6.2、用电设施必须由专人检查维护；     6.3、加强周边高空的安全防护。脚手架不应搁在墙上，应单独搭设双排脚手架或使用高凳。9技术交底\n技术交底     6.4、施工通道应保持畅通无阻。     6.5、接料悬挑平台一定规范和安全施工方案有关的安全规定搭设。楼层的水平运输道路应清洁畅通。     6.6、操作人员，不能带病操作和疲劳操作。     6.7、材料应分散堆放，距临边应在1.5m以上。     6.8、灰砂机应设防护罩，用电线路用电器应按规范搭接、布置，操作人员必须应有操作证。     6.9、材料的吊运应符合安全规范，卸料平台的安设按方案验收挂牌使用。     6.10、严禁向建筑物外剔砖。审核人：年月日交底人：年月日接受交底人：年月日本表由施工单位填写，交底人员与接受交底人员各保存一份。xx工程施工操作人员签到表9技术交底\n技术交底序号接底人签字从事工种备注注意事项9技术交底\n技术交底1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性9技术交底\n技术交底（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。9技术交底
