建筑工程某风电场升压站工程砌块砌筑施工技术交底 8页

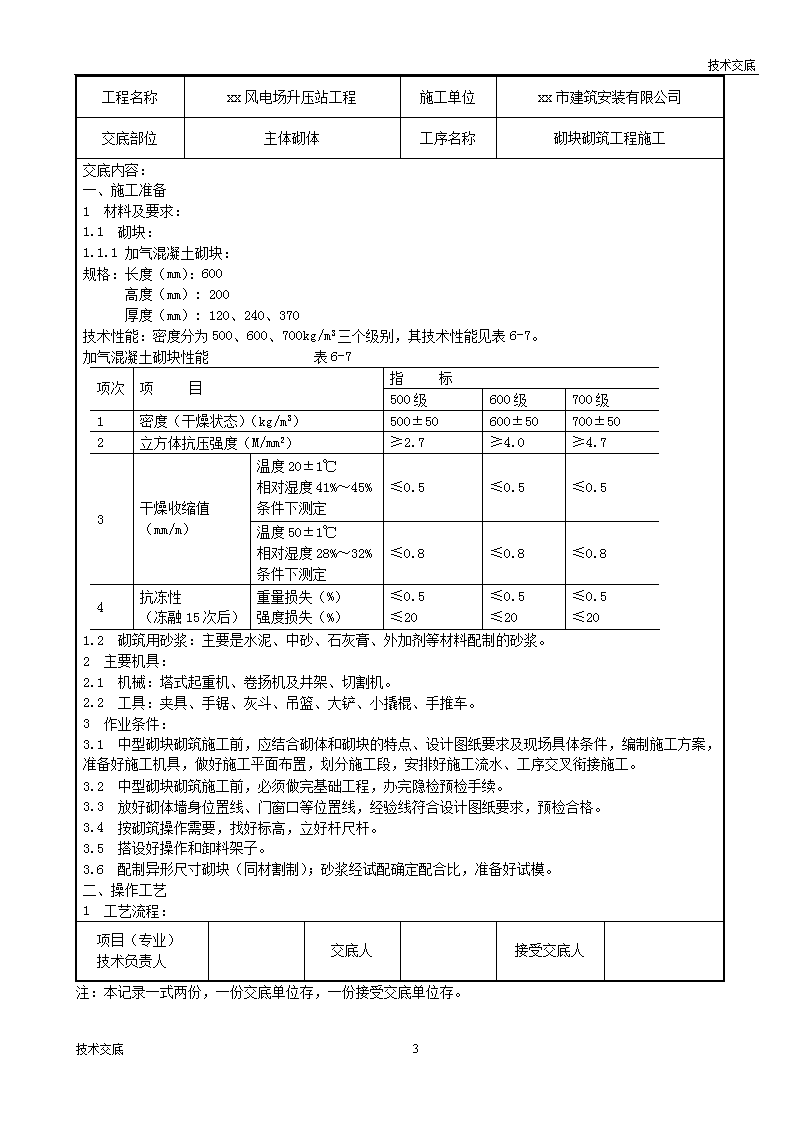

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部8技术交底\n技术交底技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：技术交底记录8技术交底\n技术交底工程名称xx风电场升压站工程施工单位xx市建筑安装有限公司交底部位主体砌体工序名称砌块砌筑工程施工交底内容：一、施工准备1材料及要求：1.1砌块：1.1.1加气混凝土砌块：规格：长度（mm）：600高度（mm）:200厚度（mm）:120、240、370技术性能：密度分为500、600、700kg/m3三个级别，其技术性能见表6-7。加气混凝土砌块性能表6-7项次项目指标500级600级700级1密度（干燥状态）（kg/m3）500±50600±50700±502立方体抗压强度（M/mm2）≥2.7≥4.0≥4.73干燥收缩值（mm/m）温度20±1℃相对湿度41%～45%条件下测定≤0.5≤0.5≤0.5温度50±1℃相对湿度28%～32%条件下测定≤0.8≤0.8≤0.84抗冻性（冻融15次后）重量损失（%）强度损失（%）≤0.5≤20≤0.5≤20≤0.5≤201.2砌筑用砂浆：主要是水泥、中砂、石灰膏、外加剂等材料配制的砂浆。2主要机具：2.1机械：塔式起重机、卷扬机及井架、切割机。2.2工具：夹具、手锯、灰斗、吊篮、大铲、小撬棍、手推车。3作业条件：3.1中型砌块砌筑施工前，应结合砌体和砌块的特点、设计图纸要求及现场具体条件，编制施工方案，准备好施工机具，做好施工平面布置，划分施工段，安排好施工流水、工序交叉衔接施工。3.2中型砌块砌筑施工前，必须做完基础工程，办完隐检预检手续。3.3放好砌体墙身位置线、门窗口等位置线，经验线符合设计图纸要求，预检合格。3.4按砌筑操作需要，找好标高，立好杆尺杆。3.5搭设好操作和卸料架子。3.6配制异形尺寸砌块（同材割制）；砂浆经试配确定配合比，准备好试模。二、操作工艺1工艺流程：项目（专业）技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。8技术交底\n技术交底技术交底记录工程名称xx风电场升压站工程施工单位xx市建筑安装有限公司交底部位主体砌体工序名称砌块砌筑工程施工交底内容：墙体放线→制备砂浆→砌块排列→铺砂浆→砌块就位→校正→砂筑镶砖→竖缝灌砂浆→勒缝砌块浇水2墙体放线：砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。3砌块排列：按砌块排列图在墙体线范围内分块定尺、划线，排列砌块的方法和要求如下：3.1砌块砌体在砌筑前，应根据工程设计施工图，结合砌块的品种、规格、绘制砌体砌块的排列图，经审核无误，按图排列砌块。3.2砌块排列应从地基或基础面、±0.00面排列，排列时尽可能采用主规格的砌块，砌体中主规格砌块应占总量的75%～80%。3.3砌块排列上、下皮应错缝搭砌，搭砌长度一般为砌块的1/2，不得小于砌块高的1/3，也不应小于150mm，如果搭错缝长度满足不了规定的压搭要求，应采取压砌钢筋网片的措施，具体构造按设计规定。3.4外墙转角及纵横墙交接处，应将砌块分皮咬槎，交错搭砌，如果不能咬槎时，按设计要求采取其它的构造措施；砌体垂直缝与门窗洞口边线应避开同缝，且不得采用砖镶砌。3.5砌体水平灰缝厚度一般为15mm，如果加钢筋网片的砌体，水平灰缝厚度为20～25mm，垂直灰缝宽度为20mm。大于30mm的垂直缝，应用C20的细石混凝土灌实。3.6砌块排列尽量不镶砖或少镶砖，必须镶砖时，应用整砖平砌，且尽量分散，镶砌砖的强度不应小于砖块强度等级。3.7砌块墙体与结构构件位置有矛盾时，应先满足构件布置。4制配砂浆：按设计要求的砂浆品种、强度制配砂浆，配合比应由试验室确定，采用重量比，计量精度为水泥±2%，砂、灰膏控制在±5%以内，应采用机械搅拌，搅拌时间不少于1.5min。5铺砂浆：将搅拌好的砂浆，通过吊斗、灰车运至砌筑地点，在砌块就位前，用大铲、灰勺进行分块铺灰，较小的砌块量大铺灰长度不得超过1500mm。6砌块就位与较正：砌块砌筑前一天应进行浇水湿润，冲去浮尘，清除砌块表面的杂物后方可吊、运就位。砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌一皮、校正一皮，皮皮拉线控制砌体标高和墙面平整度。砌块安装时，起吊砌块应避免偏心，使砌块底面能水平下落；就位时由人手扶控制，对准位置，缓慢地下落，经小撬棒微撬，用托线板挂直、核正为止。7砌筑镶砖：用普通粘土砖镶砌前后一皮砖，必须选用无横裂的整砖，顶砖镶砌，不得使用半砖。8竖缝灌砂浆：每砌一皮砌块，就位校正后，用砂浆灌垂直缝，随后进行灰缝的勒缝（原浆勾缝），深度一般为3～5mm。三、质量标准1保证项目：1.1使用的中型砌块和原材料，其技术性能、强度、品种必须符合设计要求，并有出厂合格证，规定试验项目必须符合标准。项目（专业）技术负责人交底人接受交底人8技术交底\n技术交底注：本记录一式两份，一份交底单位存，一份接受交底单位存。技术交底记录工程名称xx风电场升压站工程施工单位xx市建筑安装有限公司交底部位主体砌体工序名称砌块砌筑工程施工交底内容：1.2砂浆的品种，强度等级必须达到设计要求，按规定制作试块，试压强度等级不得低于设计强度。2基本项目：2.1砌筑错缝应符合规定，不得出现竖向通缝，压缝尺寸应达到本标准的要求。2.2转角处、交接处必须同时砌筑，必须留槎时应留斜槎；灰缝均匀一致。2.3砌筑砂浆应密实，砌块应平顺，不得出现破槎、松动。2.4拉结钢筋、钢筋网片规格、根数、间距、位置、长度应符合设计要求。3允许偏差项目，见表6-10。中型砌块砌体允许偏差表6-10项次项目允许偏差（mm）检验方法1轴线位置10经纬仪，水平仪检查，并检查施工记录2基础或楼面标高±15经纬仪，水平仪检查，并检查施工记录3垂直度每楼层5吊线检查全高10m以下10经纬仪或吊线检查10m以上204表面平整102m长直尺和塞尺检查5水平灰缝平直度清水墙710m长拉线和尺量检查混水墙106水平灰缝厚度+10、-5尺量检查7垂直缝宽度+10、-5尺量检查8门窗洞口宽度（后塞框）+10、-5尺量检查9清水墙面错缝2.0吊线和尺量检查四、成品保护1砌体上的设备槽孔以预留为主，因漏埋或未预留时，应采取措施，不因剔凿而损坏砌体的完整性。2砌筑施工应及时清除落地砂浆。3拆除施工架子时，注意保护墙体及门窗口角。五、应注意的质量问题1砌体粘结不牢：原因是砌块浇水、清理不好，砌块砌筑时一次铺砂浆的面积过大，校正不及时；砌块在砌筑使用的前一天，应充分浇水湿润，随吊运随将砌块表面清理干净；砌块就位后应及时校正，紧跟着用砂浆（或细石混凝土）灌竖缝。2第一皮砌块底铺砂浆厚度不均匀：原因是基底未事先用细石混凝土找平标高，必然造成砌筑时灰缝厚度不一，应注意砌筑基底找平。3拉结钢筋或压砌钢筋网片不符合设计要求：应按设计和规范的规定，设置拉结带和拉结钢筋及压砌钢筋网片。4砌体错缝不符合设计和规范的规定：未按砌块排列组砌图施工。应注意砌块的规格并正确的组砌。5砌体偏差超规定：控制每皮砌块高度不准确。应严格按标帜杆高度控制，掌握铺灰厚度。8技术交底\n技术交底项目（专业）技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。xx工程施工操作人员签到表序号接底人签字从事工种备注8技术交底\n技术交底注意事项1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性8技术交底\n技术交底（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。8技术交底
