建筑工程人工挖孔桩分部分项施工技术交底记录 11页

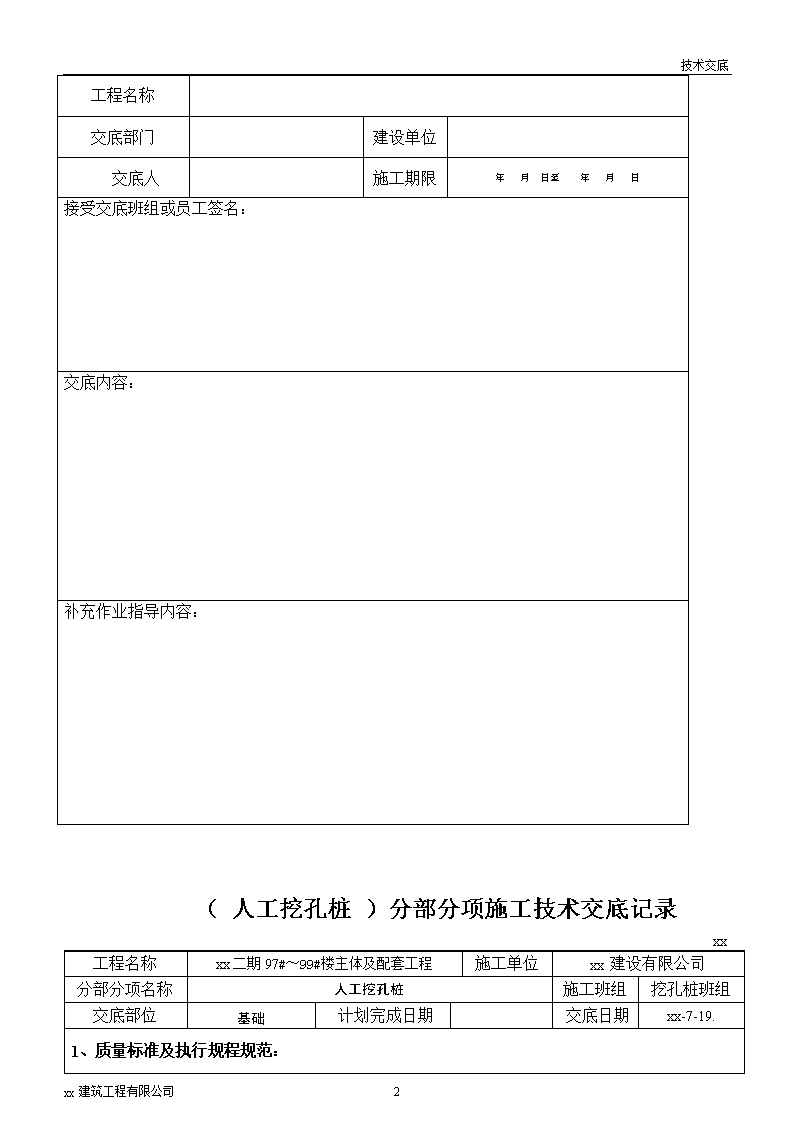

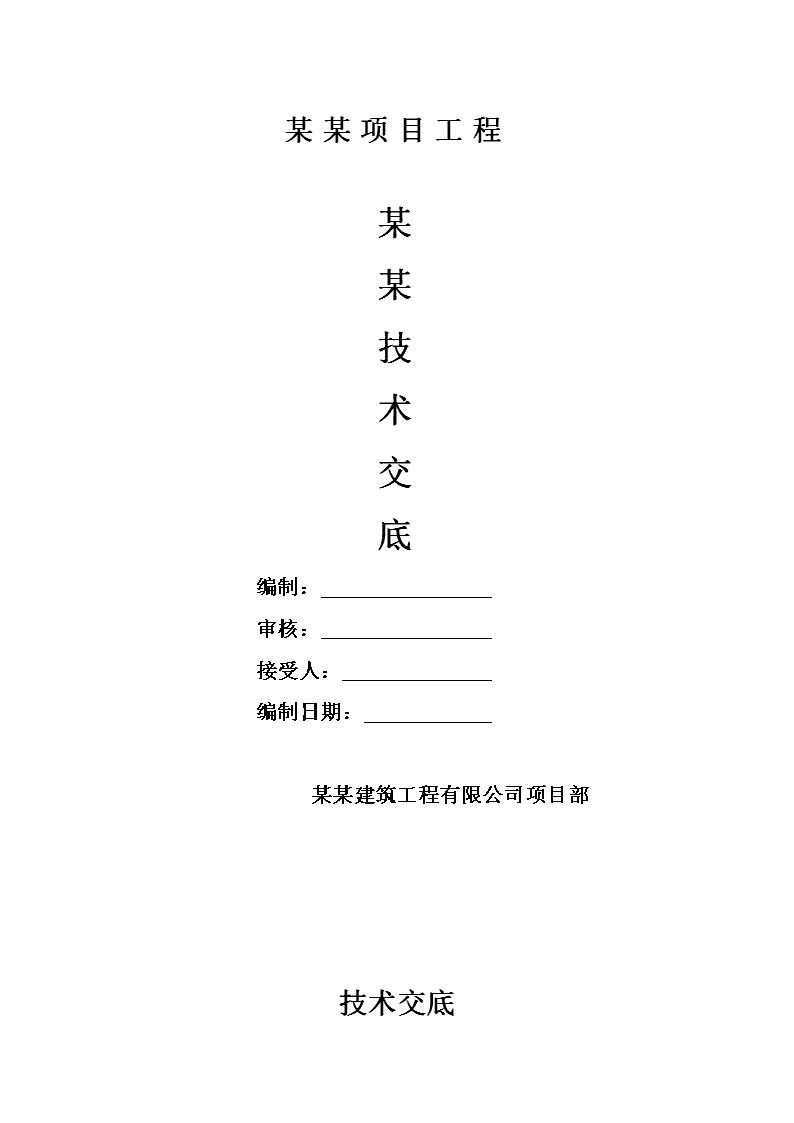

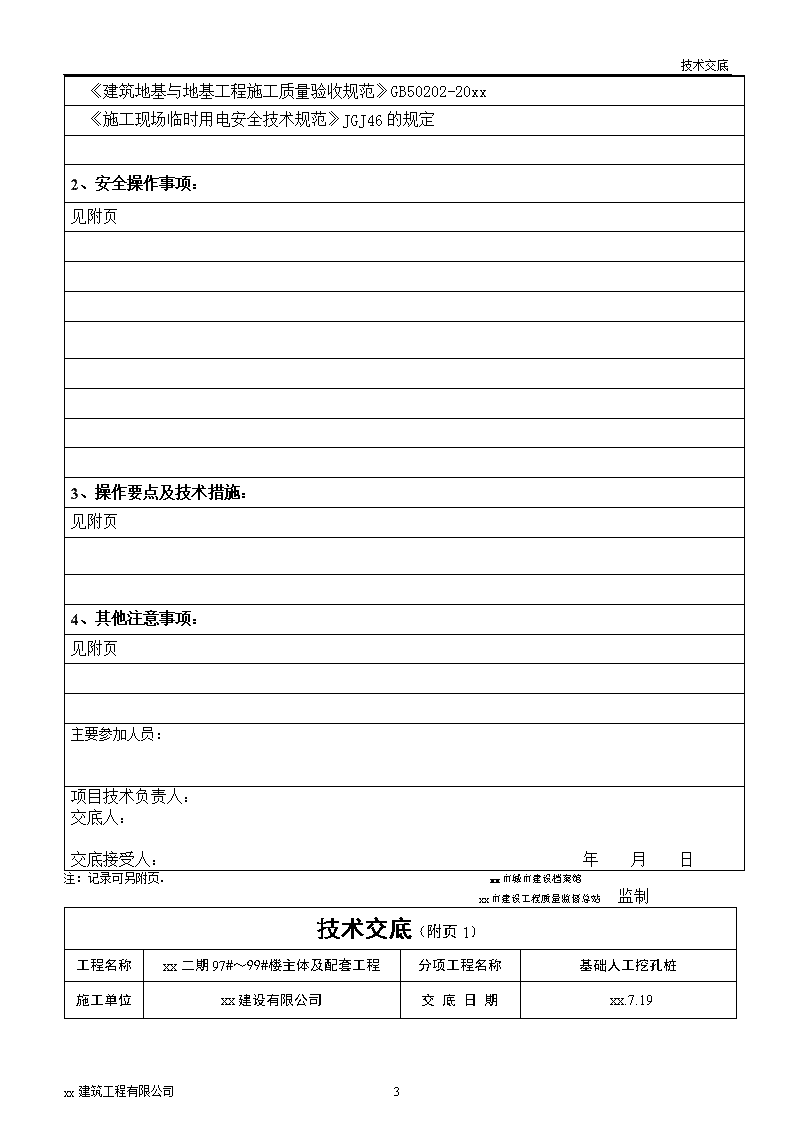

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部技术交底11xx建筑工程有限公司\n技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：（人工挖孔桩）分部分项施工技术交底记录xx工程名称xx二期97#～99#楼主体及配套工程施工单位xx建设有限公司分部分项名称人工挖孔桩施工班组挖孔桩班组交底部位基础计划完成日期交底日期xx-7-19.1、质量标准及执行规程规范：11xx建筑工程有限公司\n技术交底《建筑地基与地基工程施工质量验收规范》GB50202-20xx《施工现场临时用电安全技术规范》JGJ46的规定2、安全操作事项：见附页3、操作要点及技术措施：见附页4、其他注意事项：见附页主要参加人员：项目技术负责人：交底人：交底接受人：年月日注：记录可另附页。xx市城市建设档案馆xx市建设工程质量监督总站监制技术交底（附页1）工程名称xx二期97#～99#楼主体及配套工程分项工程名称基础人工挖孔桩施工单位xx建设有限公司交底日期xx.7.1911xx建筑工程有限公司\n技术交底人工挖孔桩施工技术交底一、工艺流程：放线定桩位→开挖第一节桩孔土石方→检查复核开挖的桩土石方半径，定位中心线及修正→支模浇筑第一节混凝土护壁及孔口平台→在护壁上二次投测标高及桩位十字线，并将定位轴线标于护壁下口→安装钢管提升架和手动轳轮，吊土桶，排水、通风、照明设施等→第二节桩开挖桩身土石方→清理桩孔四壁、校核桩孔垂直度和直径→拆上节模板、支第二节模板，浇筑第二节混凝土护壁→重复第二节挖土、支模、浇筑混凝土护壁工序，循环作业直至基岩面→对嵌岩部分桩芯进行定位→嵌岩部位的凿打→桩中心与半径的复查、修正，清理杂物和积水→设计、业主、质监站、监理代表验收→砼封底→吊放、校正钢筋笼→浇筑桩身混凝土本工程挖孔桩为圆形、椭园形两种，桩底嵌入中风化砂岩，嵌岩深度不小于1.3，全桩长配筋。二、挖孔施工方法：(1)定出桩的位置，根据设计桩的内径及护壁厚度，放出开挖线。采用人工开挖，由上至下，由内向周边深入，一次开挖深度不超过1.2m，遇石用锤钎破碎。(2)土石方孔内运输：在孔浅的时采用人力提运，铁桶载土，当孔深后采用手动轳提运方式进行。手动轳轮置于孔口钢管支架上，如图附后：技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。共6页第1页技术交底（附页2）工程名称xx二期97#～99#楼主体及配套工程分项工程名称基础人工挖孔桩11xx建筑工程有限公司\n技术交底施工单位xx建设有限公司交底日期xx.7.19(3)当开挖至岩层时，对护壁和该原岩层检查符合要求后，进行桩的嵌岩部分的凿打。先开挖桩身圆柱体，再按扩底尺寸从上至下削岩修成扩底形，且取岩石试件试压。锅底的凿打在桩身的圆柱体凿打到设计深度后进行，锅底头形成后请设计、业主、监理代表进行检查验收后，清理杂物和积水后立即用砼封闭桩底，封底砼高度100mm厚。(4)桩深超过3米后，操作人员上下采用吊挂钢爬梯。六、人工挖孔桩遇淤泥的施工措施：1、先作排水处理，用直径300的PVC管把上面明水排入市政排水管沟。并在距挖孔桩2M左右选一较低处挖一沉井，尽量降低桩周地下水位，技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。共6页第2页11xx建筑工程有限公司\n技术交底技术交底（附页3）工程名称xx二期97#～99#楼主体及配套工程分项工程名称基础人工挖孔桩施工单位xx建设有限公司交底日期xx.7.192、用机械把表面的土淤泥挖去，再予制一节0.5M高100MM厚的钢筋专混凝土护壁，管径比桩径大5CM，确定了好桩位，再把予制护壁放上去，挖孔桩挖一段土沉一次管同时浇一段护壁，每次护壁高度不超过500MM高，随挖随支模随浇护壁，并依次逐渐进行。其宅同挖孔桩施工方法一样。3若施工中出现涌土、涌砂时，采用φ20钢筋沿桩周打入1-2M深，在按每节护壁高度按500mm施工，并随时随验随浇筑。如出现严重的涌砂时，立即用混凝土塌孔，待混凝土24小时后，再用风镐凿打桩孔使其形戍自然护壁，并视情况采用有效措施对护壁做临时支撑，确保施工安全。三、护壁施工方法：若地质较差，如土层部分，挖孔桩施工采用开挖一段浇筑一段砼护壁，每段深度为1m，护壁平均厚度150mm，（护壁厚度不计入桩径）,上下两段搭接50mm，护壁的施工应在挖至支模深度后，支模并浇筑砼，继续进行上述施工，依次循环直至设计深度。为防止桩孔土体塌滑和确保施工中操作安全，回填土层，杂土层、残坡积层按500～800mm一节垂直下挖段。护壁施工采用圆台形工具式内板模拼装而成，上下各设一道环形支撑，用1.5mm厚钢板加工制成，模板上口直径按设计桩径，下口直径增大150mm。技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。共6页第3页11xx建筑工程有限公司\n技术交底技术交底（附页4）工程名称xx二期97#～99#楼主体及配套工程分项工程名称基础人工挖孔桩施工单位xx建设有限公司交底日期xx.7.19护壁砼浇筑：用1.5mm厚钢板制作贺台形进料模具，进料模具由模盖和模圈组成，模盖制成定型钢模，模圈上口为定型尺寸与模盖吻合，下口按挖孔桩桩径加工制作，如图：为了减少地面及地下水对护壁的侧压力，在松动土层等透水层护壁处理Φ48*3.5的钢管汇水孔，每节护壁设3个，均匀分布护壁上。挖孔、护壁及泄水见上页示意图：挖孔桩桩芯钢筋笼采取现场孔外成型，用塔吊吊运放入孔内定位，钢筋笼纵向钢筋连接采用闪光对焊，钢筋笼内环钢筋与纵向钢筋连接采用电弧焊，钢筋笼外环钢筋与纵向钢筋的连接采用绑扎，为防止钢筋笼变形，笼内设加劲支撑@2000mm。为保证钢筋笼位置正确和砼保护层厚度，在笼的四周纵向筋每隔3m加焊一钢筋耳环，作钢筋笼定位控制用。四、砼浇灌砼采用机械搅拌，坍落度控制在30~50mm，砼下料采用串筒，分层浇筑振捣，每层浇筑高度不超过1000mm，连续浇筑，不得留水平施工缝，用长振动棒随浇随振捣，直至桩顶标高。砼浇灌完毕后，在砼终凝前，检查柱插筋位置及桩顶标高并及时进行养护。桩身砼必须留试块，且每个浇筑台班不得少于1组，每组3件。技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。共6页第4页11xx建筑工程有限公司\n技术交底技术交底（附页5）工程名称xx二期97#～99#楼主体及配套工程分项工程名称基础人工挖孔桩施工单位xx建设有限公司交底日期xx.7.19五、保证安全措施（1）挖孔桩施工时，操作人员必须戴上安全帽，提土（石）时井下设安全区，防止掉土石伤人，进下通讯联络要畅通，施工时必须保证井口有人。（2）孔内必须设置应急软梯，供人员上下使用。从坑内提土石采用人力提升，提升绳采用4至6mm钢丝。（3）现场设置值班安全员，特别注意随时随地检查绳索、吊钩、吊篮、吊桶等吊运工具，发现钢绳索毛糙或断胶应及时更换。（4）弃土应远离孔口，防止其周围堆土量过大而引起边缘场地下沉，对挖孔不利，孔周围余土堆放应离孔2m以外，机动车辆的通行不得对井壁的安全造成影响。（5）孔口须做高出地面200-300mm的护圈梁，防止地面杂物滚入孔内伤人及防止水倒流。（6）孔内照明应用12V以下的安全电灯或采用安全矿灯，使用潜水泵抽水时，严禁孔内有人。施工现场的一切电、电路的安装和拆除必须由持证电工操作，各孔用电必须分开，严禁一闸多用。孔上电缆必须架空2.0m以上，严禁拖地和埋压土中，孔内电缆、电线有防磨损、防潮、防断等保护措施。（7）施工抽水挖井时，必须注意井窝周围土层变化，检查是否有塌方、漏水，流沙以及空气和水的污染情况，发现异常情况应立即停止作业。技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。共6页第5页11xx建筑工程有限公司\n技术交底技术交底（附页6）工程名称xx二期97#～99#楼主体及配套工程分项工程名称基础人工挖孔桩施工单位xx建设有限公司交底日期xx.7.19（8）孔深超过6m时应预防地下有害气体对人本的危害，工作人员下孔前，先用鼓风机向孔内换气或用提土桶在孔内上下来回提放几次，使孔内空气流通排出有害气体，必要时可以下孔前用燃烧蜡烛放入孔内做试验，反应正常，操作人员方可下孔作业，深度超过8m时应设通风装置，风量不小于25L/S。（9）为防止在提升运土时桶内土石掉下伤人，装土量为桶身的2/3为宜。（10）成孔后不能及时浇砼的桩孔必须用围栏栏住或孔上加盖板。（11）施工现场设置防护栏及警戒标志，未经允许非施工人员不得入内。防护栏杆用钢管搭设，晚上亮红杰警示。（12）施工现场电源应有专人负责，如遇停电或下班应切断电源，下班后电源箱应上锁。（13）垂直运输机械设备应有专人操作及指挥，并需持有上岗证者方可操作指挥。（14）严格执行有关安全操作规范。11xx建筑工程有限公司\n技术交底技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。共6页第6页注意事项1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性11xx建筑工程有限公司\n技术交底（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。11xx建筑工程有限公司
