建筑工程钻孔桩施工技术交底1 8页

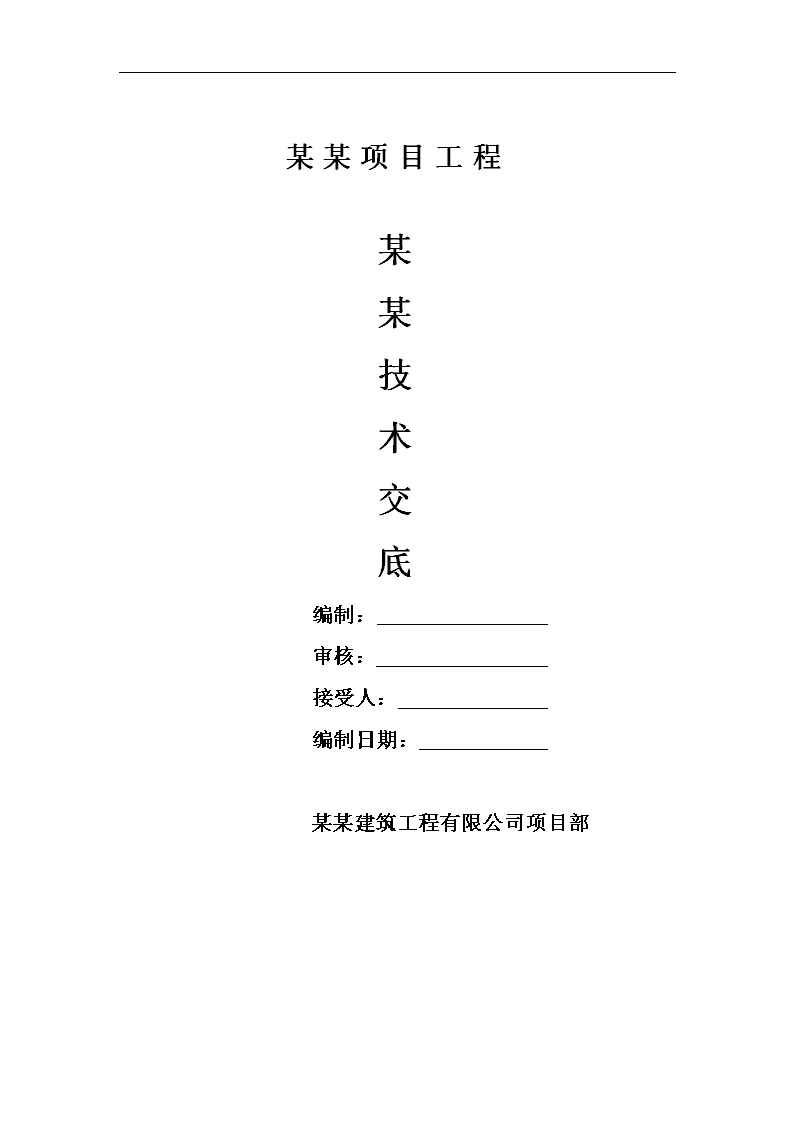

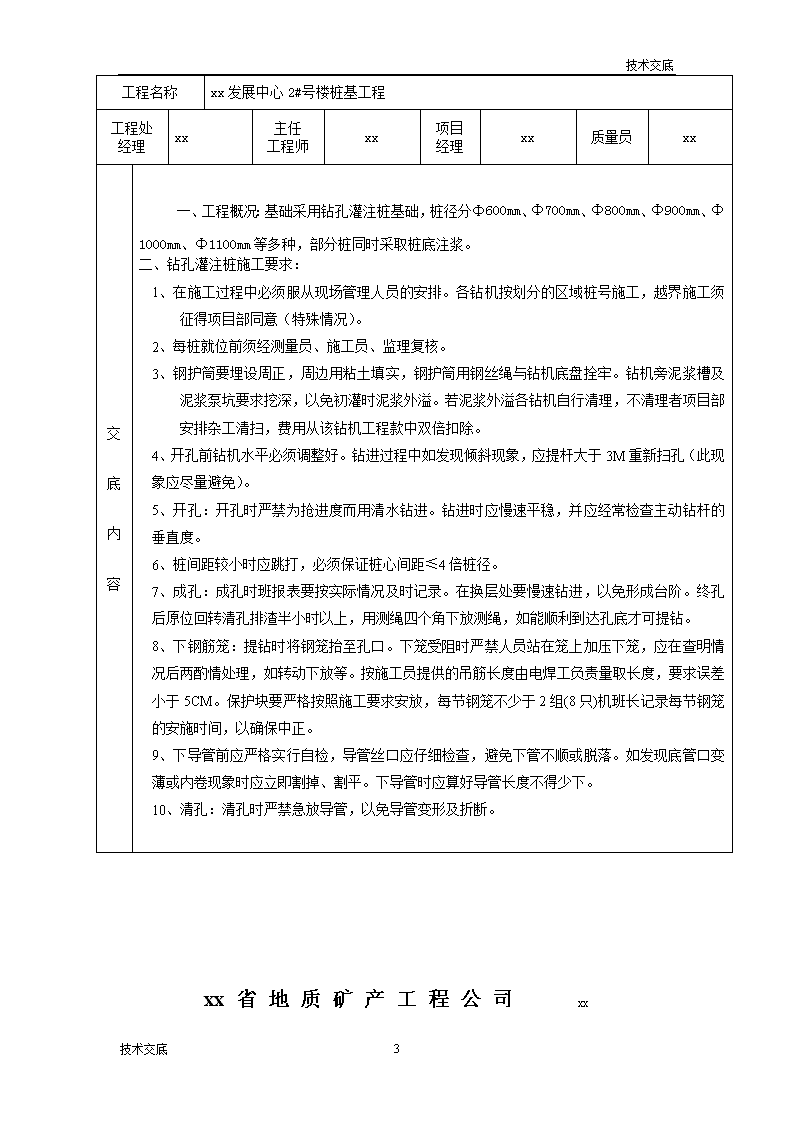

技术交底某某项目工程某某技术交底编制：　审核：接受人：编制日期：　　　　　　　　　　某某建筑工程有限公司项目部8技术交底\n技术交底技术交底工程名称交底部门建设单位交底人施工期限年月日至年月日接受交底班组或员工签名：交底内容：补充作业指导内容：xx省地质矿产工程公司xx施工技术交底（各钻机班组）No：0018技术交底\n技术交底工程名称xx发展中心2#号楼桩基工程工程处经理xx主任工程师xx项目经理xx质量员xx交底内容一、工程概况：基础采用钻孔灌注桩基础，桩径分Φ600mm、Φ700mm、Φ800mm、Φ900mm、Φ1000mm、Φ1100mm等多种，部分桩同时采取桩底注浆。二、钻孔灌注桩施工要求：1、在施工过程中必须服从现场管理人员的安排。各钻机按划分的区域桩号施工，越界施工须征得项目部同意（特殊情况）。2、每桩就位前须经测量员、施工员、监理复核。3、钢护筒要埋设周正，周边用粘土填实，钢护筒用钢丝绳与钻机底盘拴牢。钻机旁泥浆槽及泥浆泵坑要求挖深，以免初灌时泥浆外溢。若泥浆外溢各钻机自行清理，不清理者项目部安排杂工清扫，费用从该钻机工程款中双倍扣除。4、开孔前钻机水平必须调整好。钻进过程中如发现倾斜现象，应提杆大于3M重新扫孔（此现象应尽量避免）。5、开孔：开孔时严禁为抢进度而用清水钻进。钻进时应慢速平稳，并应经常检查主动钻杆的垂直度。6、桩间距较小时应跳打，必须保证桩心间距≤4倍桩径。7、成孔：成孔时班报表要按实际情况及时记录。在换层处要慢速钻进，以免形成台阶。终孔后原位回转清孔排渣半小时以上，用测绳四个角下放测绳，如能顺利到达孔底才可提钻。8、下钢筋笼：提钻时将钢笼抬至孔口。下笼受阻时严禁人员站在笼上加压下笼，应在查明情况后两酌情处理，如转动下放等。按施工员提供的吊筋长度由电焊工负责量取长度，要求误差小于5CM。保护块要严格按照施工要求安放，每节钢笼不少于2组(8只)机班长记录每节钢笼的安施时间，以确保中正。9、下导管前应严格实行自检，导管丝口应仔细检查，避免下管不顺或脱落。如发现底管口变薄或内卷现象时应立即割掉、割平。下导管时应算好导管长度不得少下。10、清孔：清孔时严禁急放导管，以免导管变形及折断。xx省地质矿产工程公司xx8技术交底\n技术交底施工技术交底（各钻机班组）No：002工程名称xx发展中心2#号楼桩基工程工程处经理xx主任工程师xx项目经理xx质量员xx交底内容11、灌砼：初灌动作要快，砂包要安放好，砂包大小应以能顺利通过导管为宜。砂包要放在导管与储料斗接口之下，在泥浆面上5—10CM为宜。埋管深度应控制在3---8米之间，一次拔管不得超过2根。灌砼过程中应时刻注意钢筋笼吊筋，严防钢笼堕落或上浮。拔导管前一定要测砼面深度，拔管后埋管深度要大于2M以上。下雨天灌砼要特别小心，特别是雨较大时，要尽快将砼灌入桩内，以防砼离析堵管。如遇等待砼灌情况，应经常提动导管。不得在灌砼时不停地向孔中加水以防泥浆中泥块及粉砂沉淀，造成导管埋不住等现象的发生。严格控制充盈系数：1.05—1.10之间。以上各道工序均应通过施工员和监理的检查后才可进入下一道工序。12、为节约用电，钻机在修理水泵、移位时人在抬机台木、钻机垫水平等时候应停电停机和节约用水。如有浪费现象，严惩。13、现场的钢筋不得随意乱拿，要用钢筋需征得项目部同意，并凭条去电焊工处领取。如有私自拿取的，发现后或有人举报，情况属实的预以罚款处理。14、终孔确认后，机台派人与施工员、监理检查钢筋笼，确认完好后贴上标签，抬至机台前钻机人员进行验证。15、必须拿到班报表方可开钻，班报表终孔时请施工员确认，灌砼结束签字后立即送到施工员手上。交底人签名：被交底人xx省地质矿产工程公司xx8技术交底\n技术交底施工技术交底（技术组）No：工程名称xx发展中心2#号楼桩基工程工程处经理xx主任工程师xx项目经理xx质量员xx交底内容一、施工用技术1、施工用标高统一为建筑标高。外部引用标高（黄海标高）由测量员换算为建筑标高。2、机高=机台高度+磨盘高度；机台高度为机台面至护筒顶的距离。3、机台面标高=机高-磨盘高度+护筒口地坪标高。4、桩顶标高=承台顶标高-承台厚度+0.1m5、桩底标高=护筒顶标高-孔深工程桩笼顶标高=桩顶标高+钢筋伸入底板长度6、钢笼长度：工程桩=桩长+伸入承台锚固长度试锚桩=孔深+设计锚固长度7、导管长度(含灌浆斗长)=孔深+机台面高度-0.3~0.5m8、砼理论方量：π*（D2/4）*（有效桩长+砼超灌长度）充盈系数=实际方量÷理论方量9、实际水泥用量=实际砼方量*每m3砼水泥用量二、管理1、桩位测量、桩位对中、入持力层界面、终孔、钢笼制作、钢笼焊接、下导管、清孔测沉渣、砼初灌量确认、砼灌注完毕等工序须经监理验收后才允许进入下一道工序施工。2、开孔时应调制泥浆，比重应偏大些，以利护孔壁，成孔至持力层及上一层时，要及早确认进入上一地层的时间和孔深，及时取样科学判断入持力层的时间和深度。3、控制清孔在2小时内，前1小时清除沉渣，施工员验收合格后调制泥浆至规范要求，同时联系砼供应商供砼（或通知搅拌砼）。灌砼时要求钻机上清理泥浆循环池，以利下一个孔施工。4、测泥浆比重时，不能直接用比重仪捞取泥浆样品，应用杯子等物捞取后倒入比重仪中，冲冼干净后测得的比重即为正确的数值。5、交接班应做好交接班手续，交接班记录应详细，施工日记反映当班施工员所做的工作和各钻机发生的事情。6、灌注砼时应对砼进行验收，及时做砼坍落度试验及组织做砼试块，砼试块及时编号。灌注时应确保初灌量符合施工组织设计要求；应现场控制拨导管，不得拨空导管。交底人签名：被交底人xx工程施工操作人员签到表8技术交底\n技术交底序号接底人签字从事工种备注注意事项1、技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。2、技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交资料员进行归档、妥善保存。3、技术交底应根据工程任务和施工需要，逐级进行操作工艺交底和施工安全交底。4、接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。8技术交底\n技术交底5、技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。6、技术交底要具有科学性所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。7、技术交底要具备操作性（1）对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；（2）技术交底要以"现场干的，就是交底中写的、画的"为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。8、技术交底要具备实用性（1）技术交底中不允许使用"按照设计图纸和施工及验收规范施工"及"宜按…"等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里；（2）同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。9、施工技术交底与施工组织设计、施工方案、作业指导书的不同点8技术交底\n技术交底施工组织设计、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施工组织设计一样。8技术交底
