屋面避雷网安装施工技术交底 2页

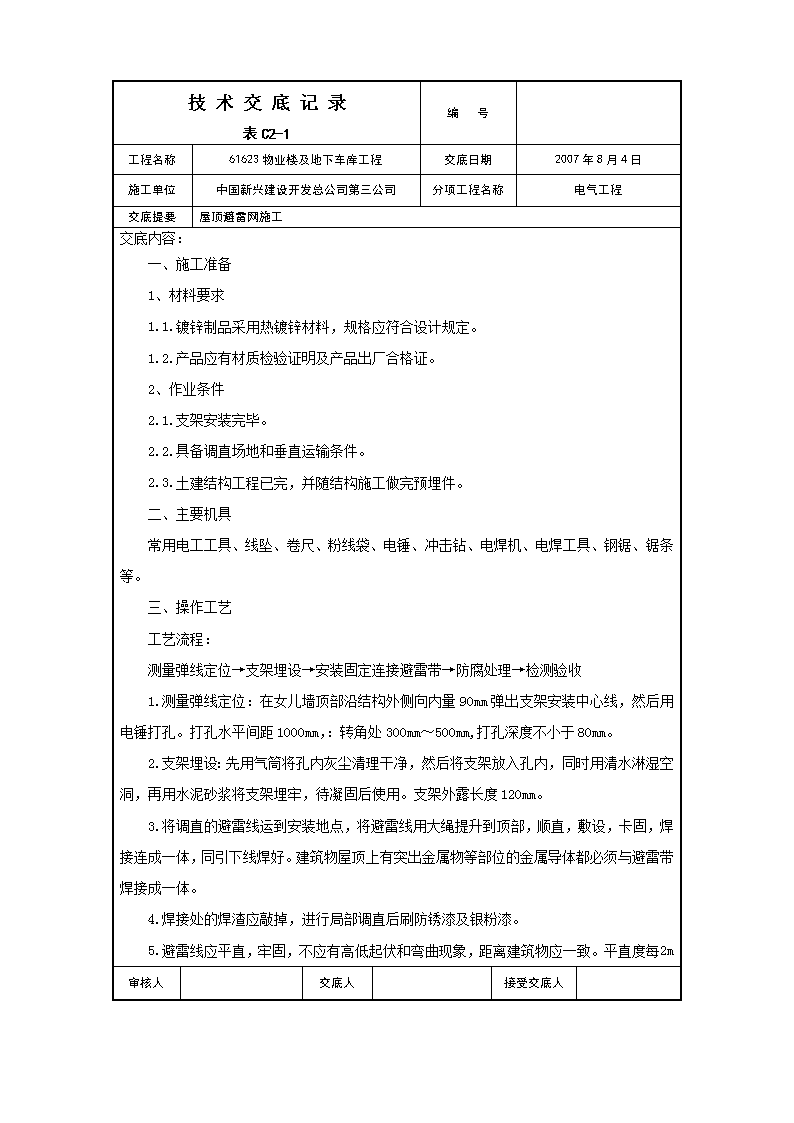

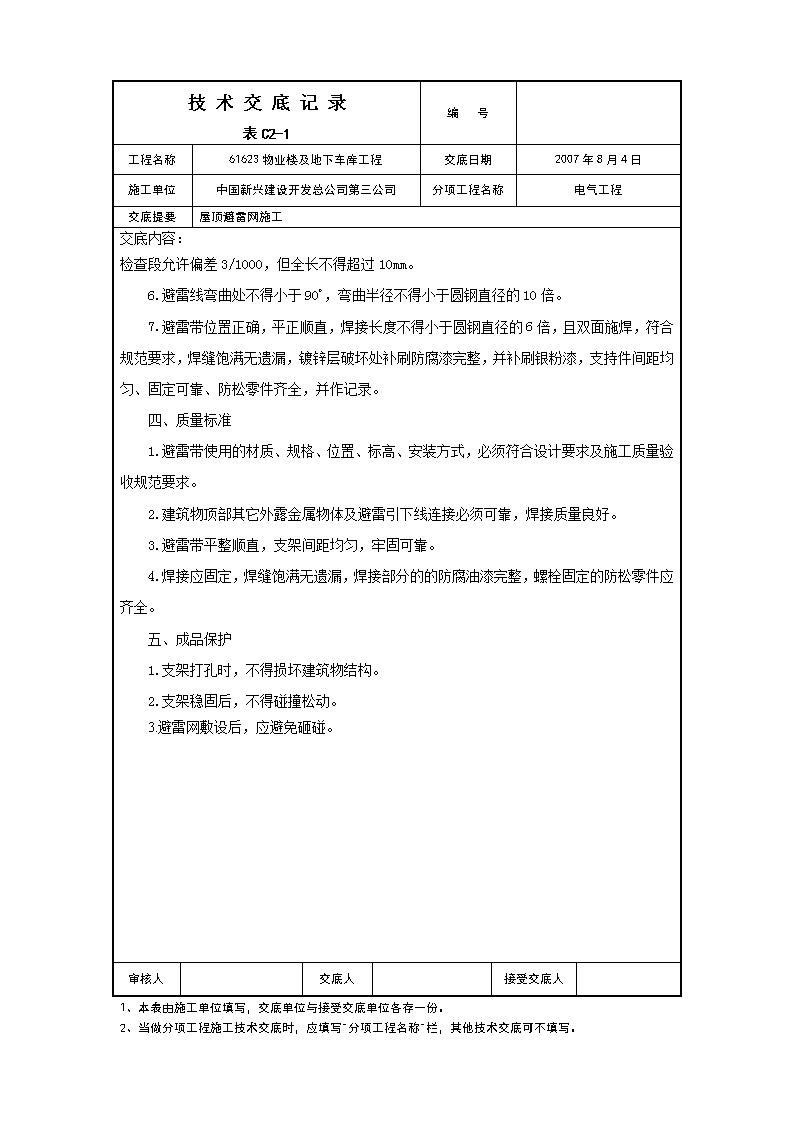

技术交底记录表C2-1编号工程名称61623物业楼及地下车库工程交底日期2007年8月4日施工单位中国新兴建设开发总公司第三公司分项工程名称电气工程交底提要屋顶避雷网施工交底内容：一、施工准备1、材料要求1.1.镀锌制品采用热镀锌材料，规格应符合设计规定。1.2.产品应有材质检验证明及产品出厂合格证。2、作业条件2.1.支架安装完毕。2.2.具备调直场地和垂直运输条件。2.3.土建结构工程已完，并随结构施工做完预埋件。二、主要机具常用电工工具、线坠、卷尺、粉线袋、电锤、冲击钻、电焊机、电焊工具、钢锯、锯条等。三、操作工艺工艺流程：测量弹线定位→支架埋设→安装固定连接避雷带→防腐处理→检测验收1.测量弹线定位：在女儿墙顶部沿结构外侧向内量90mm弹出支架安装中心线，然后用电锤打孔。打孔水平间距1000mm，：转角处300mm～500mm,打孔深度不小于80mm。2.支架埋设：先用气筒将孔内灰尘清理干净，然后将支架放入孔内，同时用清水淋湿空洞，再用水泥砂浆将支架埋牢，待凝固后使用。支架外露长度120mm。3.将调直的避雷线运到安装地点，将避雷线用大绳提升到顶部，顺直，敷设，卡固，焊接连成一体，同引下线焊好。建筑物屋顶上有突出金属物等部位的金属导体都必须与避雷带焊接成一体。4.焊接处的焊渣应敲掉，进行局部调直后刷防锈漆及银粉漆。5.避雷线应平直，牢固，不应有高低起伏和弯曲现象，距离建筑物应一致。平直度每2m审核人交底人接受交底人\n技术交底记录表C2-1编号工程名称61623物业楼及地下车库工程交底日期2007年8月4日施工单位中国新兴建设开发总公司第三公司分项工程名称电气工程交底提要屋顶避雷网施工交底内容：检查段允许偏差3/1000，但全长不得超过10mm。6.避雷线弯曲处不得小于90º，弯曲半径不得小于圆钢直径的10倍。7.避雷带位置正确，平正顺直，焊接长度不得小于圆钢直径的6倍，且双面施焊，符合规范要求，焊缝饱满无遗漏，镀锌层破坏处补刷防腐漆完整，并补刷银粉漆，支持件间距均匀、固定可靠、防松零件齐全，并作记录。四、质量标准1.避雷带使用的材质、规格、位置、标高、安装方式，必须符合设计要求及施工质量验收规范要求。2.建筑物顶部其它外露金属物体及避雷引下线连接必须可靠，焊接质量良好。3.避雷带平整顺直，支架间距均匀，牢固可靠。4.焊接应固定，焊缝饱满无遗漏，焊接部分的的防腐油漆完整，螺栓固定的防松零件应齐全。五、成品保护1.支架打孔时，不得损坏建筑物结构。2.支架稳固后，不得碰撞松动。3.避雷网敷设后，应避免砸碰。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
