WSS注浆加固施工技术交底 6页

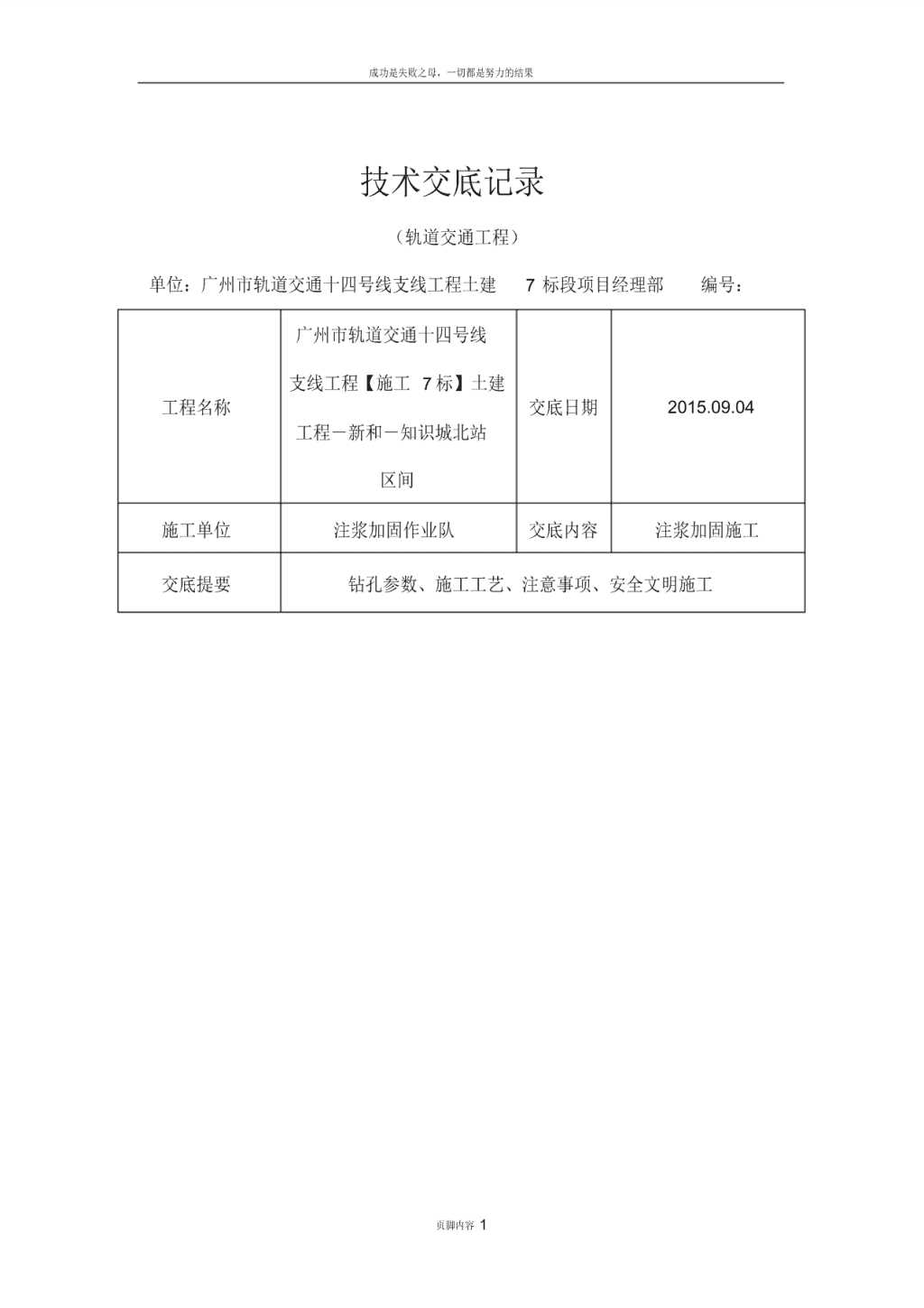

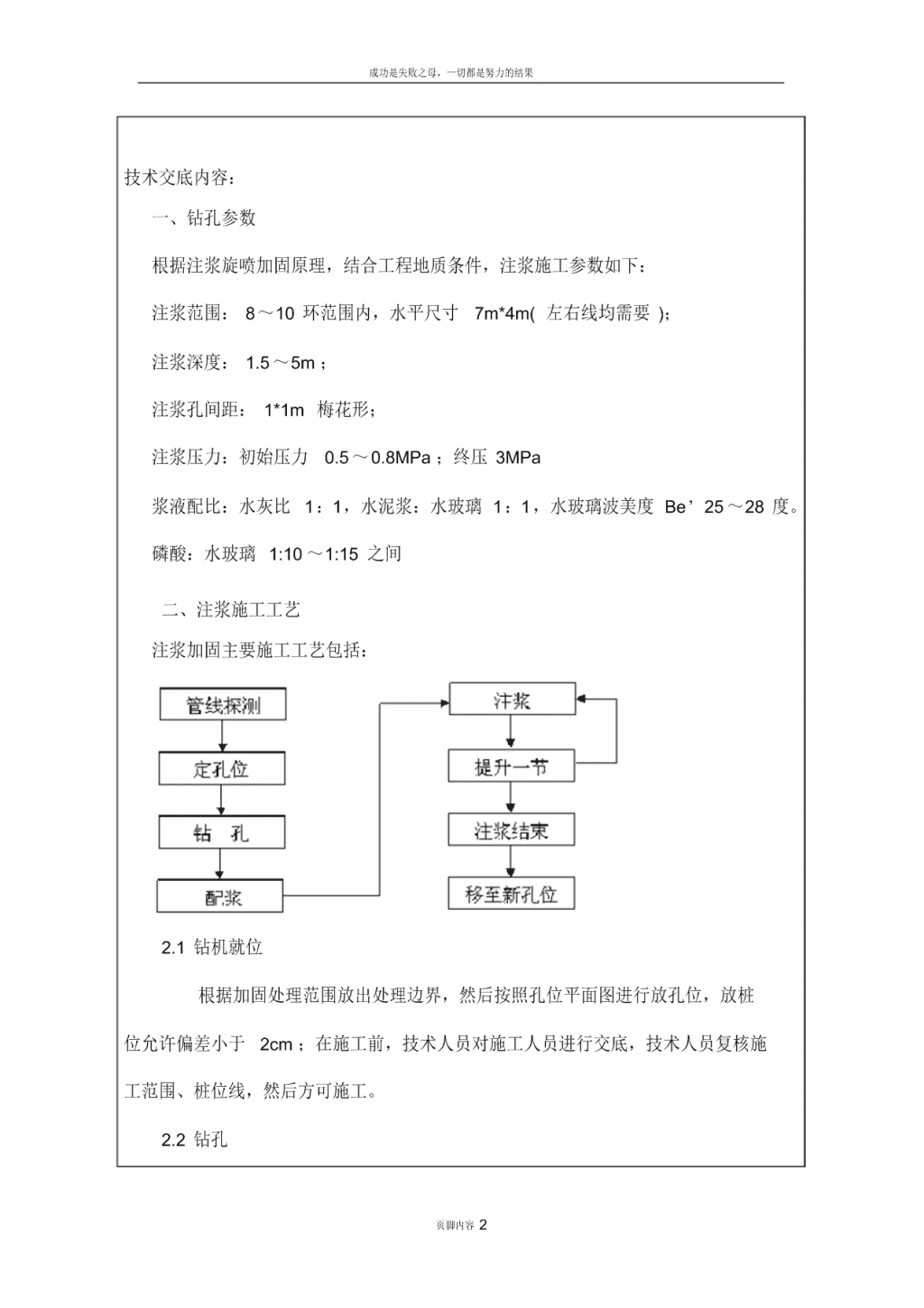

成功是失败之母，一切都是努力的结果技术交底记录（轨道交通工程）单位：广州市轨道交通十四号线支线工程土建7标段项目经理部编号：广州市轨道交通十四号线支线工程【施工7标】土建工程名称交底日期2015.09.04工程－新和－知识城北站区间施工单位注浆加固作业队交底内容注浆加固施工交底提要钻孔参数、施工工艺、注意事项、安全文明施工页脚内容1\n成功是失败之母，一切都是努力的结果技术交底内容：一、钻孔参数根据注浆旋喷加固原理，结合工程地质条件，注浆施工参数如下：注浆范围：8～10环范围内，水平尺寸7m*4m(左右线均需要)；注浆深度：1.5～5m；注浆孔间距：1*1m梅花形；注浆压力：初始压力0.5～0.8MPa；终压3MPa浆液配比：水灰比1：1，水泥浆：水玻璃1：1，水玻璃波美度Be’25～28度。磷酸：水玻璃1:10～1:15之间二、注浆施工工艺注浆加固主要施工工艺包括：2.1钻机就位根据加固处理范围放出处理边界，然后按照孔位平面图进行放孔位，放桩位允许偏差小于2cm；在施工前，技术人员对施工人员进行交底，技术人员复核施工范围、桩位线，然后方可施工。2.2钻孔页脚内容2\n成功是失败之母，一切都是努力的结果钻机就位后，钻头对准孔位，同时钻机平面应调放平稳、水平，钻孔应与施放孔位一致；成孔后，由技术人员对孔深、孔位进行验收。在预定的注浆位置处，在钻机动力扭矩带动下，利用钻具带动钻头进行钻孔。钻进时钻杆应保持垂直，偏差不应大于1.5%；并应准确地钻到地层深度。当施工时遇到不明障碍物时，应马上停钻，待查明后方可进行继续作业。2.3提拔与冲洗钻杆严格控制回抽幅度，每步不大于20cm，匀速回抽，注意钻机参数变化。开始注浆时根据地层情况采用小压力慢速注浆，当提升到特定土层时进行封孔，注浆利用浆液自身特性进行封孔，使浆液充分渗流入土层。严格控制注浆压力，同时密切关注压力表，当压力突然上升或从孔壁溢浆时，应立即停止注浆，查明原因后采取调整注浆参数或移位等措施重新注浆。在注浆施工过程中，可能因某原因而导致工程暂停，为此在进行施工时，再次注浆的搭接长度不小于20cm。单孔注浆满足注浆效果后，将钻具提升至地面，该孔的注浆即告结束。将拆卸的钻具逐节拆下，进行冲洗，以防浆液在喷浆管内凝结堵塞影响下道工序的使用。页脚内容3\n成功是失败之母，一切都是努力的结果三、注意事项（1）配料：采用经计量准确的计量工具，严格按照设计配方配料。（2）注浆：注浆时，应严格按照顺序分布进行施工。当压力突然上升或从孔壁、地面溢浆时，应立即停止注浆。每段注浆量应严格设计进行，跑浆时，应采取措施确保注浆量满足设计要求。（3）注浆完成后，应采用措施保证不溢浆、跑浆。（4）每道工序均要安排专人，负责每道工序的操作记录。（5）整个注浆施工应密切注意和防止地面出水溢浆、隆起等情况，加强对施工地段的沉降观测。四、安全文明施工措施1、进入施工现场必须戴好安全帽。2、现场所有操作工人必须经过施工操作培训及相关安全教育培训，并签订安全生产协议。工地现场应设专职安全员，检查各种存在的安全隐患。3、施工前应先全面检查机械，发现问题及时解决，检查后要进行试运转，严禁页脚内容4\n成功是失败之母，一切都是努力的结果“带病”做业。机械操作必须遵守安全技术操作要求，由专人操作，并加强机械的维护保养，保证机械各项设备和零部件的正常使用。4、夜间施工时要有足够的照明设施。5、施工前要砌筑好泥浆集放池，严禁随地排放泥浆或渗入任何管井内污染环境。6、注浆设备机械要专人看管维护，动力配线保险闸刀等设置应符合施工用电规定要求。7、施工中产生的泥浆应处理，防止污染环境。交底单位：中铁十一局交底对象：交底人：接受交底人：审核人：现场负责人：页脚内容5\n成功是失败之母，一切都是努力的结果年月日年月日页脚内容6
