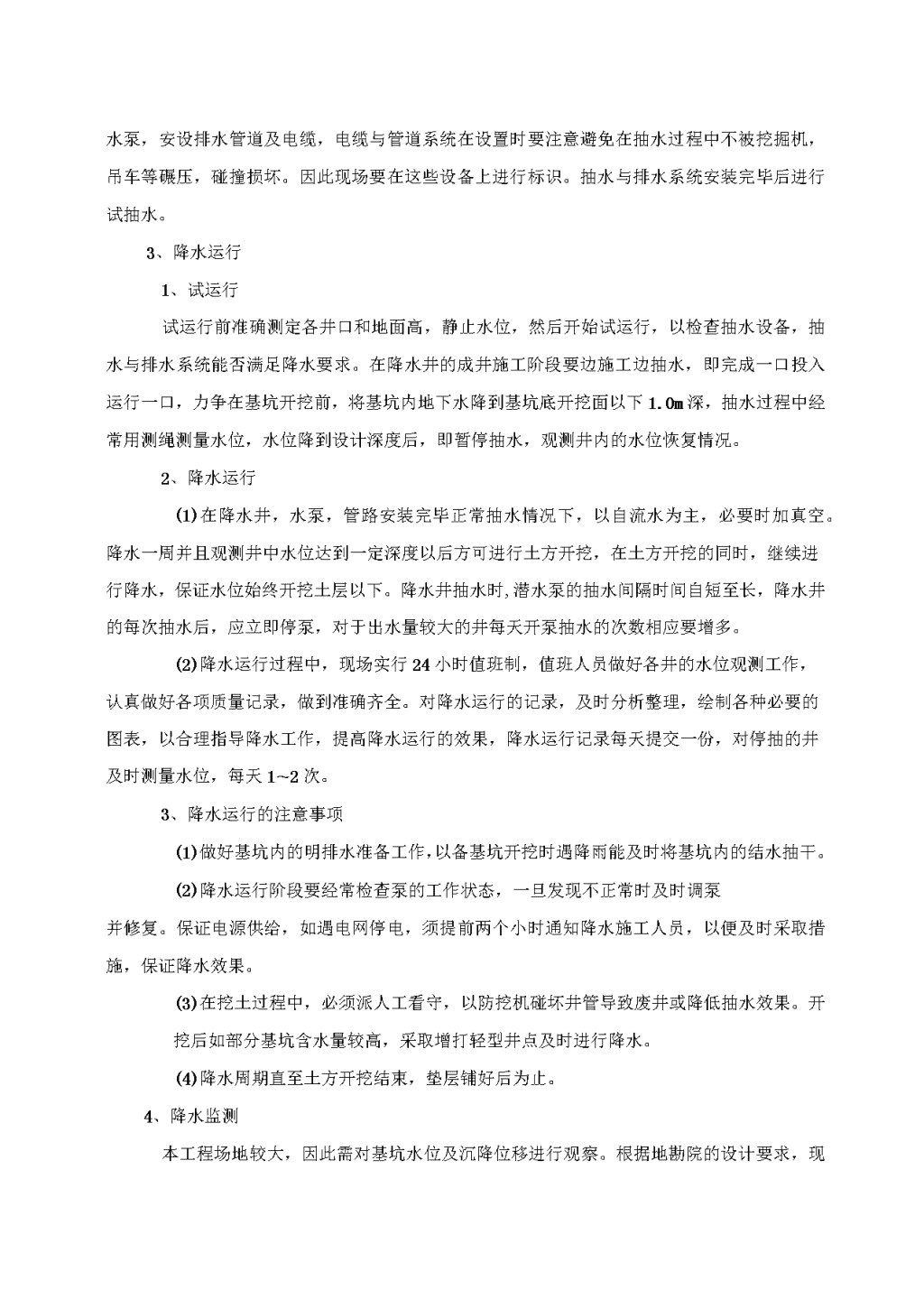

技术交底记录共5页工程名称施工单位交底提要基坑降水施工技术交底交底内容：一、地质水文概况施工场地地下潜水水位如下:初见水位埋深2.1〜2.3m左右，相当于标高1.4〜2.1m左右。静止水位埋深1.7〜1.9m左右，相当于标高1.8〜2.5m左右。表层地下水属潜水类型，主要由大气降水补给，以蒸汽形式排泄，水位随季节有所变化。一般变幅在不小于1.00m。根据《岩土勘察报告》中的水位观测值，并结合天津地区地下水水位变化幅度及场地整平标高，场地抗浮设计水位可按大沽标高3.20m考虑。二、施工准备1、机械(1)钻机15KW2(2)泥浆泵22KW台1台备用(3)排污泵7.5KW(4)深潜水泵3KW100台扬程40m2、井管采用直接500无砂水泥管，外包多层土工布及等粒径碎石，其透水直径不小于7003、填充材料碎石，用于填充井点管的，其粒径控制在2-5mm\n4、电缆线总箱主电缆线3X95+2X50分箱支电缆线3X16+2X6三、施工流程1、施工流程2、具体步骤(1)、测放井位：根据降水井井位平面布置图测放桩位，当布设的井点受地面障碍物或施工条件影响时，现场作适当调整。(2)、埋设护口管：护口管底口埋入原土中，管外用粘性土填密，护口管上口高出地面0.1m左右。(3)、安装钻机：机台安装稳固水平，钻头钻尖，转盘中心，与井位中心三点成一线。(4)、钻进成孔：降水井开孔直径为200mm开孔时必须轻压慢转，以保证孔钻进的垂直度，成孔施工采用孔内自然造浆，钻进过程中泥浆比重控制在1.15〜1.20,当提升钻具或停工时，孔内必须压满泥浆，以防止孔壁坍塌。(5)、清孔换浆，钻孔钻进至设计标高后，在提钻前将钻杆提至离孔底0.5m进行冲孔，清除孔内杂物，同时将孔内泥浆密度逐步调至1.10,孔底沉淤厚度小于30cm,返出的泥浆内不含泥块为止。(6)、下井管：管子进场后，检查过滤器的缝隙是否符合设计要求，下管前必须测量孔深，孔深符合设计要求后，开始下井管。下井管时必须扶正井管，以保证滤水管能居中，井管连接要牢固、垂直，下到设计深度后，井口固定居中。(7)、填砾料：填砾料前在井管内下入钻杆至孔底0.30m左右，井管上口要加闷头密封，从钻杆内泵送泥浆进行边冲孔边逐步调浆使孔内的泥浆从滤水管向外由井管与孔壁的环状间隙内返浆，使孔内的泥浆密度逐步调到1.10,然后按照井的构造设计填入砾料，并随填随测填砾料的高度，直至砾料填至预定位置，直至砾料填至预定位置为止。(8)、井口封闭：为防止泥浆及地表污水从管外流入井内，在地表以下围填2.0m厚的优质粘性土或采用水泥浆封孔。(9)、安泵试抽：每口深井配备一台潜水泵，成井施工结束后，在降水井内及时下入\n潜水泵，安设排水管道及电缆，电缆与管道系统在设置时要注意避免在抽水过程中不被挖掘机，吊车等碾压，碰撞损坏。因此现场要在这些设备上进行标识。抽水与排水系统安装完毕后进行试抽水。3、降水运行1、试运行试运行前准确测定各井口和地面高，静止水位，然后开始试运行，以检查抽水设备，抽水与排水系统能否满足降水要求。在降水井的成井施工阶段要边施工边抽水，即完成一口投入运行一口，力争在基坑开挖前，将基坑内地下水降到基坑底开挖面以下1.0m深，抽水过程中经常用测绳测量水位，水位降到设计深度后，即暂停抽水，观测井内的水位恢复情况。2、降水运行(1)在降水井，水泵，管路安装完毕正常抽水情况下，以自流水为主，必要时加真空。降水一周并且观测井中水位达到一定深度以后方可进行土方开挖，在土方开挖的同时，继续进行降水，保证水位始终开挖土层以下。降水井抽水时,潜水泵的抽水间隔时间自短至长，降水井的每次抽水后，应立即停泵，对于出水量较大的井每天开泵抽水的次数相应要增多。(2)降水运行过程中，现场实行24小时值班制，值班人员做好各井的水位观测工作，认真做好各项质量记录，做到准确齐全。对降水运行的记录，及时分析整理，绘制各种必要的图表，以合理指导降水工作，提高降水运行的效果，降水运行记录每天提交一份，对停抽的井及时测量水位，每天1〜2次。3、降水运行的注意事项(1)做好基坑内的明排水准备工作，以备基坑开挖时遇降雨能及时将基坑内的结水抽干。(2)降水运行阶段要经常检查泵的工作状态，一旦发现不正常时及时调泵并修复。保证电源供给，如遇电网停电，须提前两个小时通知降水施工人员，以便及时采取措施，保证降水效果。(3)在挖土过程中，必须派人工看守，以防挖机碰坏井管导致废井或降低抽水效果。开挖后如部分基坑含水量较高，采取增打轻型井点及时进行降水。(4)降水周期直至土方开挖结束，垫层铺好后为止。4、降水监测本工程场地较大，因此需对基坑水位及沉降位移进行观察。根据地勘院的\n设计要求，现场共布置23个水位监测点，其均布置于基坑外侧。1、流量观测。流量观测一般可以用流量表或堰箱，若发现流量过大而水位降低缓慢甚至降不下去时，可考虑用流量较大的离心水泵，若是流量较小而水位降低却较快则可改用小型水泵以免离心泵无水发热，并可节约电力。2、地下水位观测。地下水位观测井的位置和间距可按设计需要布置，可用井点管作为观测井。在开始抽水时，每隔4〜8h测一次，以观测整个系统的降水机能，3d后或降水达到预定标高前，每日观测1〜2次。地下水位降到预期标高后，可数日或一周测一次，但若遇下雨时，须加密观测。3、孔隙水压力观测。通过降水期间观测地层中孔隙压力的变化，可预计地基强度，变形以及边坡的稳定性。孔隙水压力的观测平常每天一次。在有异常情况时，如发现边坡裂缝，基坑周围发生较大沉陷等，须加密观测，每天不少于2次。4.沉降观测。沉降观测的基准点应设置在井点影响范围之外。沉降观测可用水准仪和分层沉降仪进行。观测次数通常每天一次，在异常情况下须加密观测，每天不少于2次。四、降水井封闭1、工艺流程：抽水“起泵"投入干料"夯实”投入加水配合料"夯实”焊井盖2、施工方法：先把水泥、砂子、碎石按2:2:1的比例在井口旁搅拌均匀(全部干料)，在投料前井内的水全部抽空，快速把水泵提出，并把干料投放井内，边投料边夯实，为保证夯实，在井上半部分使用加少量水的干料，以手抓成团落地散开为宜，夯填至比井管低50MMfc右时，安放钢井盖与井管焊死。3、如遇个别降水井出水量度较大时，采用水泵埋入法，其作业方法为水泵一直不停止的抽水，在抽水的同时往井内投放所需混合干料，在混合料回填至井口下500MM寸，停水泵，切断电源，迅速把水管和电缆割断，然后快速使用混合料把剩余部分充填夯实，混合料中可加入适量水玻璃或其他速凝剂，井盖焊接方法同前所述。4、如果垫层、筏板基础施工时能保证地下水位低于垫层底标高，可直接使用水泥、砂子、碎石混合干料投入井内封闭，在回填之前把井内的水抽干，快速把水泵提出，边投料边夯实，为了确保夯实，在井上半部分使用加少量水的干料，\n夯填至垫层底标高，完成封井。五、安全文明施工1、严格遵守施工现场安全生产六大纪律及有关规定、规程，作好安全生产。2、在施工前应进行安全技术交底，施工中作好有关安全台帐，现场安全员监督安全生产。3、现场施工用电采用三相五线制，配电箱设置总开关，同时做到标准的漏电保护。照明与动力用电分开，插座上标明设备使用名称。4、冲、钻孔机操作时安放平稳，防止机具突然倾倒或钻具下落，造成人员伤亡或设备损坏。已成孔尚未下井点前，井孔应用盖板封严，以免掉土或发生人员安全事故。5、电缆线及支线架空或埋地，架空敷设采用绝缘子，不直接绑扎在金属构架上，严禁用金属裸线绑扎。6、电线和设备安装完毕以后，由动力部门会同安全部门对施工现场进行验收，合格后方可使用。7、经常对职工进行电气安全教育，未经考核合格的电工、机工和其他人员一律不准上岗作业。。8、严格遵守市有关卫生、市容、消防、环境等规定。现场材料、机具应整齐堆放、泥浆应流入泥浆池中，并及时抽出。同时应控制运输车辆外带污染，现场设专职人员作好清洁工作。9、为避免降水造成对周边环境影响，在降水过程中应由业主配合有关监测单位做好周围建筑物，马路及管线的监测工作，并每天提供监测数据。发现异常及时联系，以便调整抽水计划，保证周边环境安全。\n接受交底人交底人t己录人交底日期
