基础筏板钢筋施工技术交底 2页

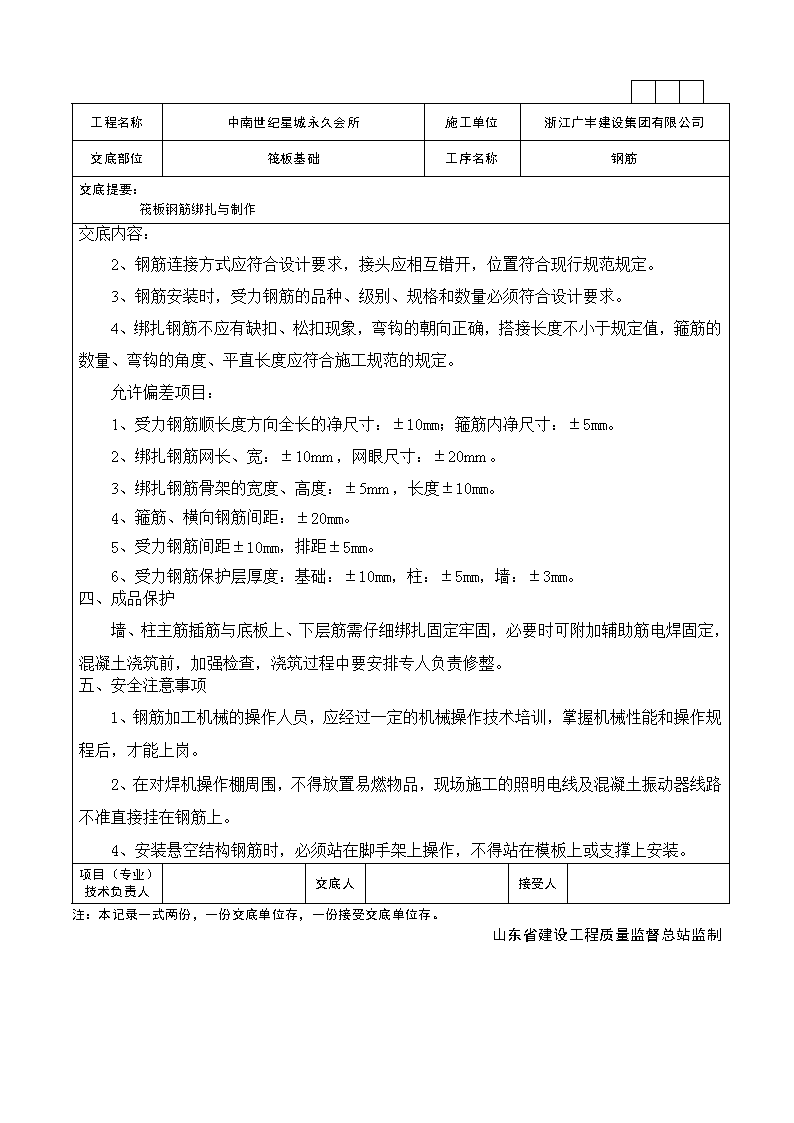

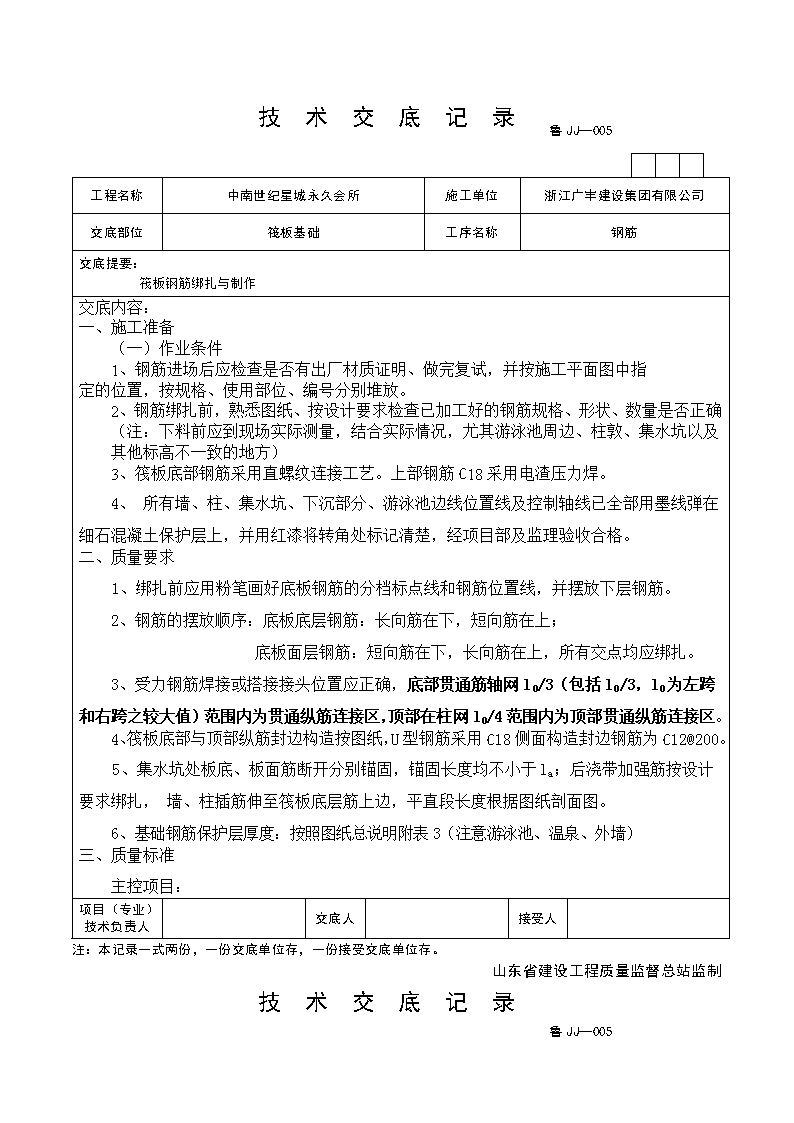

鲁JJ—005技术交底记录工程名称中南世纪星城永久会所施工单位浙江广丰建设集团有限公司交底部位筏板基础工序名称钢筋交底提要：筏板钢筋绑扎与制作交底内容：一、施工准备（一）作业条件1、钢筋进场后应检查是否有出厂材质证明、做完复试，并按施工平面图中指定的位置，按规格、使用部位、编号分别堆放。2、钢筋绑扎前，熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确（注：下料前应到现场实际测量，结合实际情况，尤其游泳池周边、柱敦、集水坑以及其他标高不一致的地方）3、筏板底部钢筋采用直螺纹连接工艺。上部钢筋C18采用电渣压力焊。4、所有墙、柱、集水坑、下沉部分、游泳池边线位置线及控制轴线已全部用墨线弹在细石混凝土保护层上，并用红漆将转角处标记清楚，经项目部及监理验收合格。二、质量要求1、绑扎前应用粉笔画好底板钢筋的分档标点线和钢筋位置线，并摆放下层钢筋。2、钢筋的摆放顺序：底板底层钢筋：长向筋在下，短向筋在上；底板面层钢筋：短向筋在下，长向筋在上，所有交点均应绑扎。3、受力钢筋焊接或搭接接头位置应正确，底部贯通筋轴网l0/3（包括l0/3，l0为左跨和右跨之较大值）范围内为贯通纵筋连接区，顶部在柱网l0/4范围内为顶部贯通纵筋连接区。4、筏板底部与顶部纵筋封边构造按图纸，U型钢筋采用C18侧面构造封边钢筋为C12@200。5、集水坑处板底、板面筋断开分别锚固，锚固长度均不小于la；后浇带加强筋按设计要求绑扎，墙、柱插筋伸至筏板底层筋上边，平直段长度根据图纸剖面图。6、基础钢筋保护层厚度：按照图纸总说明附表3（注意游泳池、温泉、外墙）三、质量标准主控项目：项目（专业）技术负责人交底人接受人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制鲁JJ—005技术交底记录\n工程名称中南世纪星城永久会所施工单位浙江广丰建设集团有限公司交底部位筏板基础工序名称钢筋交底提要：筏板钢筋绑扎与制作交底内容：2、钢筋连接方式应符合设计要求，接头应相互错开，位置符合现行规范规定。3、钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。4、绑扎钢筋不应有缺扣、松扣现象，弯钩的朝向正确，搭接长度不小于规定值，箍筋的数量、弯钩的角度、平直长度应符合施工规范的规定。允许偏差项目：1、受力钢筋顺长度方向全长的净尺寸：±10mm；箍筋内净尺寸：±5mm。2、绑扎钢筋网长、宽：±10mm，网眼尺寸：±20mm。3、绑扎钢筋骨架的宽度、高度：±5mm，长度±10mm。4、箍筋、横向钢筋间距：±20mm。5、受力钢筋间距±10mm，排距±5mm。6、受力钢筋保护层厚度：基础：±10mm，柱：±5mm，墙：±3mm。四、成品保护墙、柱主筋插筋与底板上、下层筋需仔细绑扎固定牢固，必要时可附加辅助筋电焊固定，混凝土浇筑前，加强检查，浇筑过程中要安排专人负责修整。五、安全注意事项1、钢筋加工机械的操作人员，应经过一定的机械操作技术培训，掌握机械性能和操作规程后，才能上岗。2、在对焊机操作棚周围，不得放置易燃物品，现场施工的照明电线及混凝土振动器线路不准直接挂在钢筋上。4、安装悬空结构钢筋时，必须站在脚手架上操作，不得站在模板上或支撑上安装。项目（专业）技术负责人交底人接受人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制
