10路截排水沟施工方案 21页

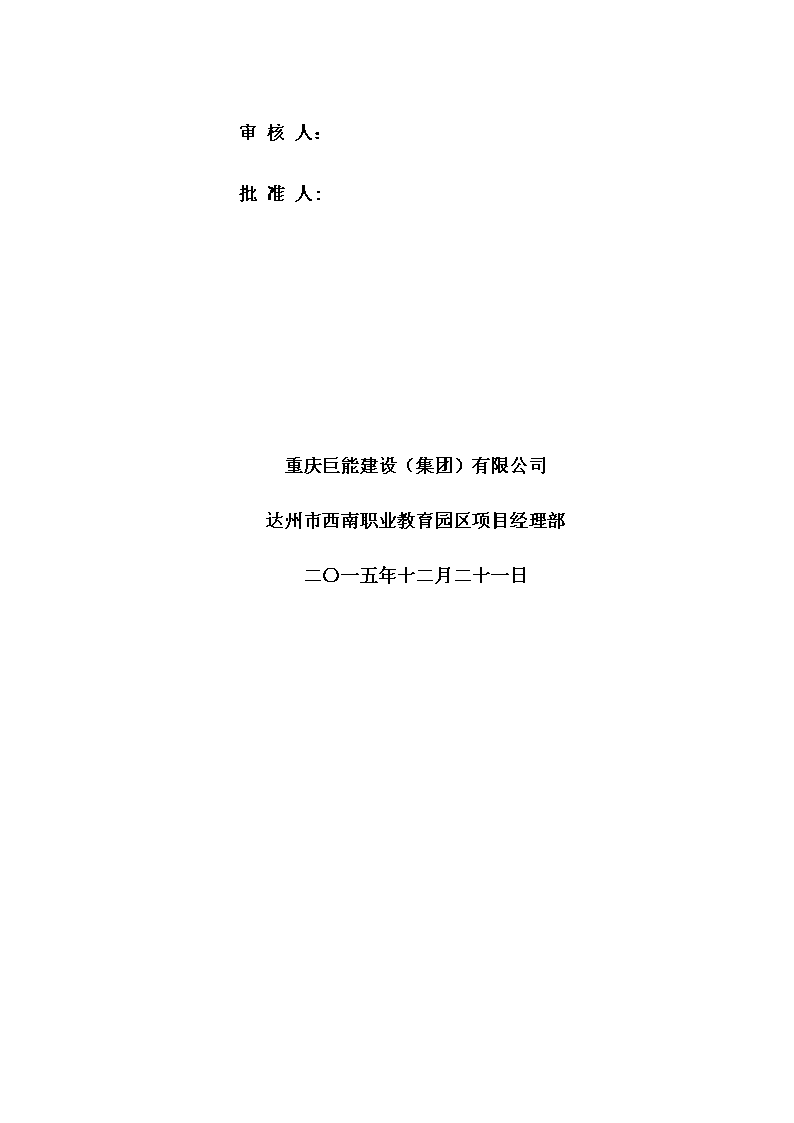

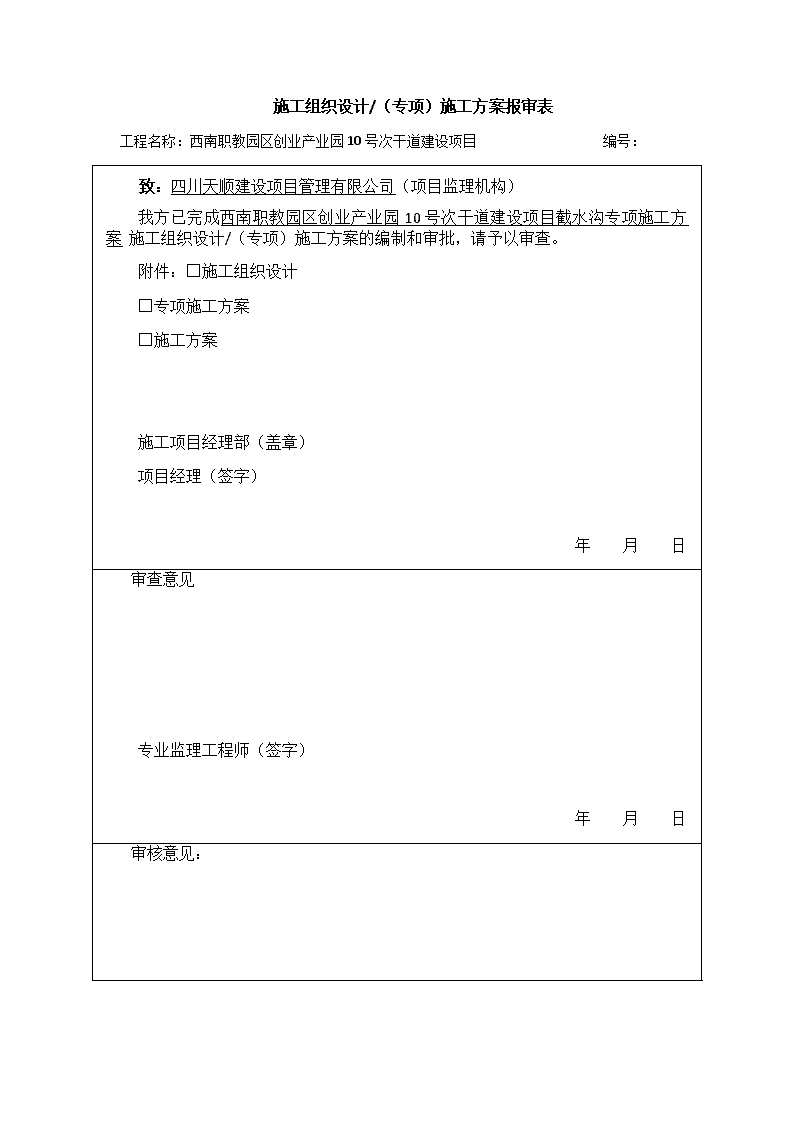

'施工组织设计/（专项）施工方案报审表工程名称：西南职教园区创业产业园10号次干道建设项目编号：致：四川天顺建设项目管理有限公司（项目监理机构）我方已完成西南职教园区创业产业园10号次干道建设项目截水沟专项施工方案施工组织设计/（专项）施工方案的编制和审批，请予以审查。附件：□施工组织设计□专项施工方案□施工方案施工项目经理部（盖章）项目经理（签字）年月日审查意见专业监理工程师（签字）年月日审核意见： 项目监理机构（盖章）总监理工程师（签字、加盖执业印章）年月日建设单位（盖章）建设单位代表（签字）年月日西南职教园区创业产业园10号次干道建设项目截水沟专项施工方案编制人： 审核人：批准人:重庆巨能建设（集团）有限公司达州市西南职业教育园区项目经理部二〇一五年十二月二十一日 1.编制依据、原则1.1编制依据1.1.1业主提供的施工设计图《西南职教园区创业产业园次干道及支路建设项目变更施工图》；1.1.2中鼎世纪工程设计有限公司提供的针对10#路边沟、截水沟及雨水出口进行调整的设计变更通知单《变更01》、《水施更03》及相关修改和补充图号；1.1.3相关的规范及标准：（1）《城市道路工程施工与质量验收规范》（CJJ1-2008）（2）《市政道路工程质量检验评定标准》（CJJ1-90）（3）《建筑边坡工程技术规范》（GB50330-2013）（4）《建筑地基处理技术规范》（JGJ79-2012）（5）《建筑机械使用安全技术规程》（JGJ33-2012）（6）《市政排水管渠工程质量检验评定标准》(CJJ3-90)（7）《给水排水工程构筑物工程施工及验收规范》（GB50141-2008）1.1.4建设部其它相关规范及标准；1.2编制原则1.2.1根据本工程的施工设计及各种规范标准，选择科学、合理、安全的施工方案。 1.2.2精心安排施工工艺流程，进行合理的施工部署；1.2.3进行科学严格的人员及材料计划，在确保施工进度的同时降低施工成本。2.工程概况2.1总体概况10号路道路等级仍然为城市次干道，设计速度为30km/h，道路起于南北干道小葱湾附近，沿周家湾，翻越新月坡后沿月儿沟延伸，终点接东西干道罗家湾附近，道路全长1329.918m，标准路幅宽度为22m，双向四车道，全线无结构物。2.2排水设计10号路左侧取消18号、21号地块平场后，原地块（18号、21号）及19号、20号地块左侧修建永久截水沟。即10号路左侧K0+000~K0+850段靠近山体侧（地块平场外）修建永久截水沟B×H=0.6×0.6m，长约255m；截水沟出口经沉砂井后通过d600雨水管道接入10号路道路雨水管道。 10号路右侧取消15号地块平场后，原地块（15号）截水沟取消；13号、14号及16号地块靠近山体侧增设永久边沟。即10号路右侧K0+000~K0+520段靠近山体侧（地块平场外）修建永久边沟B×H=0.6×0.8m，长约1160m；K0+520~K0+620段无截水沟；K0+620~K1+300段靠近山体侧（地块平场外）修建永久B×H=0.6×0.6m截水沟。其出口经沉砂井后通过d1000雨水管道接入南北大道现状d1500雨水管涵。地块与道路间存在高差的路段需设置临时截、排水沟。即K0+100~K0+470、K0+850~K1+300段左侧，K0+020~K0+460、K0+750~K1+000右侧、沿地块边线设置临时截、排水沟B×H=0.4×0.4m,出口经沉砂井后通过d500雨水管道接入10号路市政雨水管道。永久截水沟设置在挖方边坡坡顶外5m；临时排水沟设置在地块与道路存在高差路段的填方边坡坡脚2m外。2.3施工重、难点2.3.1本次设计未考虑边坡支护，截水沟能防止雨水冲刷坡面，因此截水沟砌筑进度直接影响边坡的稳定性。2.3.2根据现场地貌情况，覆土层厚度一般在10cm~30cm左右，而设计要求截水沟开挖深度为1.3m，在机械设备无法投入的情况下，人工开挖石方沟槽难度大。2.3.3截水沟砌筑材料运输难度大，垂直运输距离24m~45m不等，无施工便道，材料运输全靠人工转运。2.3.410#道路边坡、地块边坡已经基本成型，局部区域截水沟边线在征地红线外，补征地问题还应及时。 2.3.5因业主未提供施工用水，踏勘现场后发现K0+800右侧红线外，已拆迁区域有一水井，可暂时满足施工用水。若因此引发征拆方面问题，还请业主及时协调处理。3.方案思路3.1前期因征地边线不足、10号道路线型调整等问题，致使截水沟无法正常组织施工。现施工条件已基本成熟，我部立即组织边坡截水沟施工。3.2截水沟断面开挖时，10cm~30cm表土层采用普通人工开挖，松石及次坚石采用手持风动凿岩机开挖，余方弃至沟槽一侧。暂不考虑运输，沟槽开挖土石比参考道路执行（土2:松石3:次坚石5）。3.3截水沟砌筑材料中的片石强度必须满足设计要求MU30，片石考虑就地取材以降低投资成本。3.4M10砂浆、C30混凝土均采取自拌方式，施工用水考虑已拆迁区域内水井。3.5片石、水泥、砂、石等材料运至15#地块后，转运至各工作面。水平运输采用装载机，垂直运输采用牛驮运。牛托运无定额取费，建议现场签证牛一个台班的运输方量，以此作为取费依据。3.6截水沟工程量以实际工程量为准。 4.人员及设备投入计划人员拟投入计划表序号工种人数备注1现场负责人1根据实际情况增减人员2资料员13预算员14施工员25测量员26石匠87砌筑工88杂工8合计31主要机械设备汇总表序号机械设备名称数量备注1卡特329型挖掘机（带岩石破碎钻头）1台1.6m³斗容量 2装载机2台3蛙式打夯机2台4牛4头5移动式空压机310m³6手持风动凿岩机97强制搅拌机15.施工方法5.1基本要求永久截水沟为设置在道路左侧和右侧的梯形截水沟。左侧K0+000~K0+850段靠近山体侧（地块平场外）截水沟B×H=0.6×0.6m；右侧K0+000~K0+520段靠近山体侧（地块平场外）永久边沟B×H=0.6×0.8m，K0+620~K1+300段靠近山体侧（地块平场外）永久截水沟B×H=0.6×0.6m。道路永久截水沟设置在挖方边坡坡顶外5m，基础为素土夯实，沟底两侧设置C30混凝土护脚；沟身采用M10水泥砂浆砌片石，并用C30混凝土抹面。(截排水沟及护脚大样如下图） 临时截、排水沟采用B×H=0.4×0.4m梯形水沟，设置在地块与道路存在高差路段；临时截、排水沟采用素土夯实。 5.2施工工艺流程5.3截水沟施工5.3.1施工准备（1）施工所需要的材料如砂、片块石、水泥等应提前入场，并经有资质的检测单位检测合格才能使用；所需砂浆及混凝土配合比已经试验确定；混凝土及砂浆采用自拌方式并且已选择合适的场地并做好基础硬化等准备。 （2）施工所用机械设备及人员应提前就位。5.3.2施工放样在截水沟施工前，由测量工程师组织测量人员进行测量放线，将截水沟的位置走向、宽度及转角位置作好标记，并向施工现场负责人仔细交底。测量放线要求精确仔细，不定期进行复核，确保截水沟直线线型顺直，曲线线型圆滑。5.3.3沟槽开挖（1）B×H=0.6m×0.8m永久截水沟：10cm~30cm表土层采用普通人工开挖，松石及次坚石采用手持风动凿岩机开挖，余方弃至沟槽一侧。 （2）B×H=0.6m×0.6m永久截水沟：10cm~30cm表土层采用普通人工开挖，松石及次坚石采用手持风动凿岩机开挖，余方弃至沟槽一侧。（3）B×H=0.4m×0.4m临时截水沟：挖方区临时截水沟采用挖掘机（带破碎头）开挖，填方区域采用挖掘机开挖，严格控制开挖尺寸，避免超挖。开挖后对沟槽身进行人工夯实。 5.4截水沟开挖注意事项①机械开挖应有专人现场指挥，沿测量放样位置进行，开挖深度严格控制，避免超挖；②人工开挖和修整采用手持风动凿岩机，分段自上而下的进行开挖；③在人工修整过程中，严格控制沟底坡度；④沟身开挖土石方就近堆放在截水沟边坡外2m；⑤截水沟原基础若为土基，开挖后需人工夯实以作为水沟基础，若为石基则以开挖沟底为基础；沟身开挖成型后经监理现场检查合格后进行下一步施工。 5.5护脚施工（1）在截水沟槽开挖成型且经检查合格后，进行截水沟护脚施工。护脚设置在沟底两侧，采用C30混凝土浇筑。（2）由于地块及道路边坡已基本成型，无法再次形成施工便道，在施工过程中，混凝土及模板由牛运送坡顶，采用现场浇筑。（3）模板及其支架应具有足够的承载力、刚度和稳定性，能承受浇筑砼的侧压力及施工载荷；（4）模板支护应严格按照护脚尺寸进行，模板支撑支护要稳定可靠，对于接缝应采取防止漏浆措施；（5）混凝土拌合严格按照配合比计量，砂、石每车均应过秤，且必须用机械拌合，搅拌要均匀，混凝土从拌合到使用完不能超过1个小时。（6）冬季气温偏低，浇筑完成后应进行洒水保温养护，养护时间不少于7天。5.6沟槽砌筑及抹面（1）永久截水沟沟身采用M10水泥砂浆砌Mu30片石结构，并采取C30混凝土抹面； （2）砌筑片石应使用经过检验合格的材料，石块外观尺寸必须符合要求，且最少有一个面平整；片石、水泥砂浆及混凝土由人工运送至坡顶进行砌筑施工；（3）所用片石就近取材，由16#地块开挖片石预先堆放至14#地块指定的片石堆放区，避免影响目前开挖回填施工。水泥、砂等材料运至15#地块堆放。砌筑施工前由装载机将砂、石、水泥等材料水平转运至各边坡下，再使用牛驮运至坡顶。水泥砂浆按配合比现场拌制。（4）座浆砌筑：所有石块应座于新拌合砂浆上；砌筑第一层石块时基地要求座浆；石块大面向外，选择比较方正的石块砌在截水沟上沿，以保证截水沟线型；应根据石块自然形状交错放置，尽量使石块间空隙最小，空隙处用砂浆填充，再根据空隙的形状和大小选择合适的小石块填入，用小锤轻击，使石块全部挤入空隙中。禁止先放小石块后灌浆。（5）砂浆拌合严格按配合比计量，砂子每车均应过秤，且必须用机械拌合，搅拌要均匀，砂浆从拌合到使用完不能超过2个小时。（6）块、片石在砌筑前营浇水润湿，每班砌筑前都应对下层砌体浇水润湿；砌筑时不能在已砌好的砌体上改石料，以免扰动下层砌体；（7）截水沟砌筑时，应按截水沟的内轮廓尺寸进行断面检查，随时校验沟槽砌筑线行质量；沉降缝每20米设置一道，待砌体有一定强度后全断面填塞沥青麻絮。 （8）砌体抹面采用C30混凝土对砌体上面层进行抹面；抹面应平整顺直；混凝土采用自拌，运至边坡底后采用牛驮运至坡顶，再进行人工现场浇筑。（9）砌体应在7天内加强养护，养护采取洒水养护，若在冬季施工还应做好保温措施。6.10号路永久截水沟施工平面图 7.施工质量保障措施7.1加强对现场民技工的质量培训教育，提高操作者质量意识，扩大质量隐患防止控制面，达到人人讲质量，事事讲质量，时时讲质量。 7.2对工程质量实行奖惩制度，提高职工质量意识，使得每一位职工按照巨能建设集团及项目部质量规定和技术交底执行。7.3严格执行工程质量三检制度，真正起到控制作用。7.4施工管理人员和作业人员牢固掌握施工方案、工艺要求、工程内容、技术标准、施工程序、质量标准、工期要求、安全规定、机械原理等，做到施工有据，心中有数。7.5强化工程技术岗位责任制，关键工序和特殊工序实行技术人员专业分工负责制，明确责任，确保工程质量。7.6原材料及半成品进到施工现场，必须进行质量验证和抽样检查，杜绝不合格品用于工程上。7.7控制好工程质量，还必须提高全体职工工作质量。8.施工安全及文明保障措施8.1针对本工程的特点，进行岗前培训，对职工进行安全基本知识和技能教育，进行遵章守纪和标准化作业教育，经考试合格持证上岗。8.2严格实行安全责任制，项目负责人、各级技术人员、安全人员及施工区负责人对安全负相应责任，层层签订安全责任状，做到责任落实到位，使各级指挥人员在实施组织指挥中始终坚持“安全第一，预防为主，综合治理”的工作方针，确保工程安全。 8.3开工前，实行安全技术三级交底制度，施工中安全生产检查制度，施工后安全评比制度。8.4做好安全、质量的宣传教育工作，把安全、质量目标、方针贯彻到每个人。8.5建立健全文明施工检查考评制度，在项目部领导下每周进行一次自检，尊重监理单位建设单位对文明施工的检查意见。施工队指派专人主抓文明施工及环境保护工作，并将文明施工和环境保护工作开展成效优劣与各专业班组和管理人员效益挂钩。8.6工地现场机具设备及材料堆放应合理有序，现场废料应及时清运，场地在干燥大风时应洒水降尘。9.雨季及夜间施工9.1边坡永久截水沟施工部位在边坡坡顶，目前施工现场边坡基本为高边坡，具体施工多以人工为主，施工危险性较大，雨季路滑且高边坡原本就是重大安全隐患，所以出于安全考虑，原则上不组织夜间及雨季施工。9.2在施工过程中，及时了解天气预报，观察天气变化情况，合理组织施工作业。9.3雨期前，应对未完成终凝的砂浆及混凝土构筑物进行保护。9.4 雨期施工过程中，更应加强对供、配电设施及用电器具等的维护管理，防止因雷击、漏电而发生人员伤亡或设备损坏等事故。10.生态及环境保护保障措施10.1遵照国家和地方相关法律法规规定，生态及环境保护遵守‘同时设计、同时施工、同时验收’三同时原则。10.2加强全体员工生态和环境保护知识教育，切实提高全员生态保护及环境保护意识。10.3施工必须控制作业时间，早晨7点—下午8点后，停止施工，以防施工噪声扰民。10.4施工污水废水必须经临时沉淀池沉淀生化达标后才能排放。10.5施工及生活垃圾要分类收集、标示存放，密闭运输，严防撒漏、挥发、倾倒，杜绝二次污染。'
