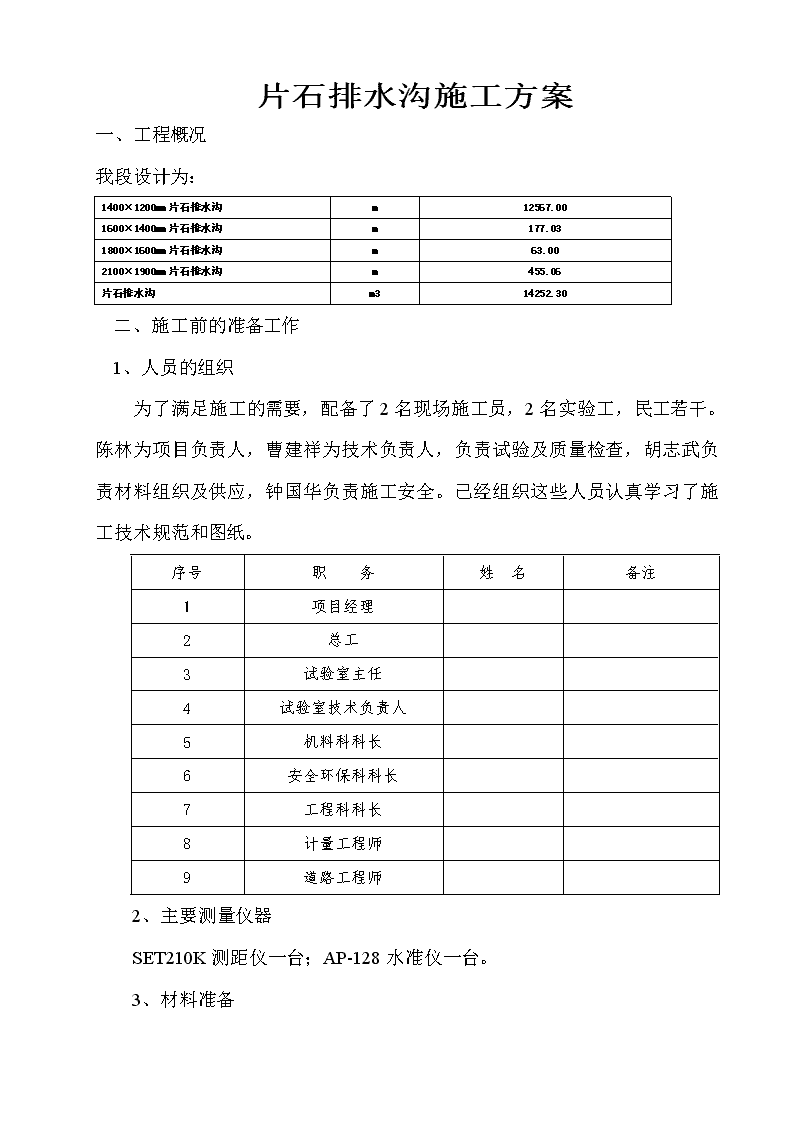

片石排水沟施工方案 6页

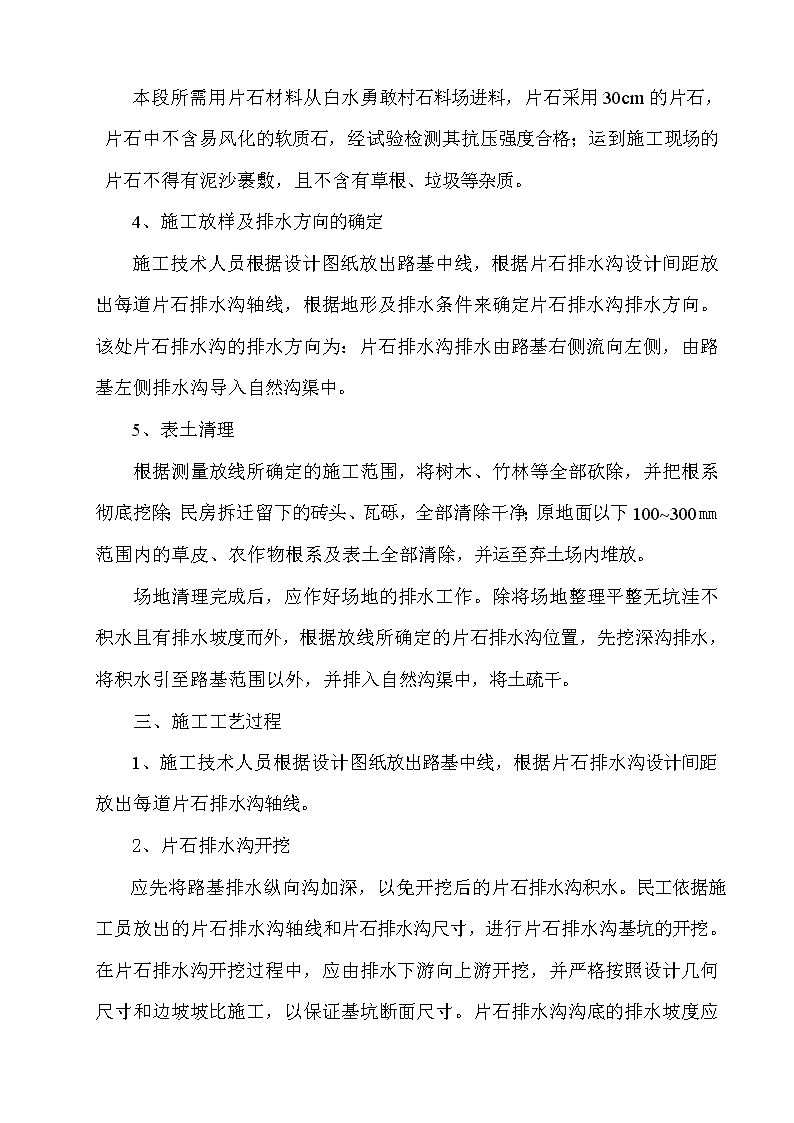

'片石排水沟施工方案一、工程概况我段设计为：1400×1200mm片石排水沟m12567.001600×1400mm片石排水沟m177.031800×1600mm片石排水沟m63.002100×1900mm片石排水沟m455.06片石排水沟m314252.30二、施工前的准备工作1、人员的组织为了满足施工的需要，配备了2名现场施工员，2名实验工，民工若干。陈林为项目负责人，曹建祥为技术负责人，负责试验及质量检查，胡志武负责材料组织及供应，钟国华负责施工安全。己经组织这些人员认真学习了施工技术规范和图纸。序号职务姓名备注1项目经理　2总工　3试验室主任　4试验室技术负责人　5机料科科长　6安全环保科科长　7工程科科长　8计量工程师　9道路工程师　2、主要测量仪器SET210K测距仪一台；AP-128水准仪一台。3、材料准备 本段所需用片石材料从白水勇敢村石料场进料，片石采用30cm的片石，片石中不含易风化的软质石，经试验检测其抗压强度合格；运到施工现场的片石不得有泥沙裹敷，且不含有草根、垃圾等杂质。4、施工放样及排水方向的确定施工技术人员根据设计图纸放出路基中线，根据片石排水沟设计间距放出每道片石排水沟轴线，根据地形及排水条件来确定片石排水沟排水方向。该处片石排水沟的排水方向为：片石排水沟排水由路基右侧流向左侧，由路基左侧排水沟导入自然沟渠中。5、表土清理根据测量放线所确定的施工范围，将树木、竹林等全部砍除，并把根系彻底挖除；民房拆迁留下的砖头、瓦砾，全部清除干净；原地面以下100~300mm范围内的草皮、农作物根系及表土全部清除，并运至弃土场内堆放。场地清理完成后，应作好场地的排水工作。除将场地整理平整无坑洼不积水且有排水坡度而外，根据放线所确定的片石排水沟位置，先挖深沟排水，将积水引至路基范围以外，并排入自然沟渠中，将土疏干。三、施工工艺过程1、施工技术人员根据设计图纸放出路基中线，根据片石排水沟设计间距放出每道片石排水沟轴线。2、片石排水沟开挖 应先将路基排水纵向沟加深，以免开挖后的片石排水沟积水。民工依据施工员放出的片石排水沟轴线和片石排水沟尺寸，进行片石排水沟基坑的开挖。在片石排水沟开挖过程中，应由排水下游向上游开挖，并严格按照设计几何尺寸和边坡坡比施工，以保证基坑断面尺寸。片石排水沟沟底的排水坡度应大于1%。3、片石砌筑完成片石排水沟的开挖并经监理工程师检验合格后，进行人工砌筑片石。片石采用邻水县城北镇茨竹村石场所产不小于30cm的片石，不得含有易风化的软质石。片石砌筑过程中，应尽量使片石之间相互嵌锁，以保证其整体稳定性和强度，同时也应注意孔隙度，以便顺利排水，尤其应注意出水口的排水畅通。片石排水沟泄水孔设置在路基排水沟的内侧，泄水孔距离沟底不小于20cm。四、主要质量控制和关键环节1、片石排水沟施工全过程均应保证能将积水顺利的排出。2、片石排水沟排水坡度应能顺利排水，且不得小于1%。3、在砌筑路基排水沟时，其内侧应设片石排水沟泄水孔，将片石排水沟积水引入沟内，泄水孔距沟底不得小于20cm。五、片石排水沟施工质量保证措施1、建立健全质量保证体系，施工负责人为第一责任人，现场施工管理人员为直接责任人，由试验室唐世民、工程股陈林和技安行政办陈文东实施定期和不定期的质量及安全检查。坚决实行奖优罚劣，确保工程质量（质量体系图附后）。2、组织技术管理人员、施工人员认真学习技术规范和合同条款，加强质量意识，严格按规范作业。3、实行全面质量管理，不断完善质量保证体系。从片石、碎石材料的进场抓起，不合格的材料不能进场。 片石、碎石应洁净干燥、无软质石，且不含有草根、垃圾等其它杂质，片石、碎石均不得有泥沙裹敷，含泥量不大于10%，并有足够的强度和耐磨耗性。4、片石排水沟基坑开挖、片石回填、碎石回填等，每道工序完成必须经监理工程师检验合格后，才能进行下道工序的施工。六、安全管理措施。1、坚持安全第一，预防为主。以陈文东同志为主抓好安全工作。管工程的施工负责人经常对施工现场进行安全检查工作，确保安全生产（安全管理体系附后）。2、组织工作人员认真学习安全生产规范，牢固树立安全意识，杜绝安全事故的发生。六、环境保护措施。1、合理规划施工场地，尽量减少施工占地，严禁乱倒废料，不合格的废料必须运出场或运至弃土场堆放。2、保护水源不受污染，严禁向江河、水渠抛置有污染的化学物质、生物等。3、保护生态，尽量减少植被破坏。 路基片石排水沟施工流程图清理表土、挖沟排水施工放线人工开挖片石排水沟监理工程师检验不合格返工合格片石、碎石准备人工回填片石监理工程师检验不合格返工合格人工回填碎石路基填筑监理工程师检验合格不合格返工合格 '
