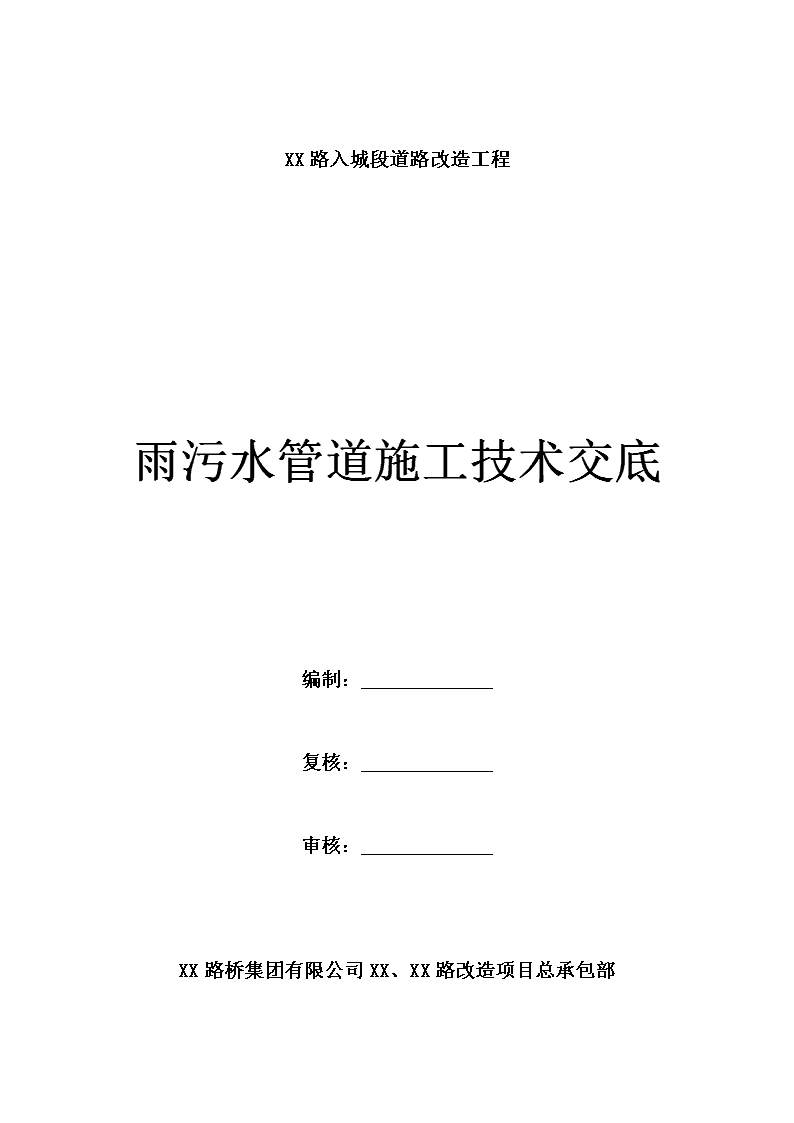

入城段道路改造工程雨污水管道技术交底通知书

  • 37页
  • 当前文档由用户上传发布,收益归属用户
  1. 1、本文档共5页,可阅读全部内容。
  2. 2、本文档内容版权归属内容提供方,所产生的收益全部归内容提供方所有。如果您对本文有版权争议,可选择认领,认领后既往收益都归您。
  3. 3、本文档由用户上传,本站不保证质量和数量令人满意,可能有诸多瑕疵,付费之前,请仔细先通过免费阅读内容等途径辨别内容交易风险。如存在严重挂羊头卖狗肉之情形,可联系本站下载客服投诉处理。
  4. 文档侵权举报电话:19940600175。

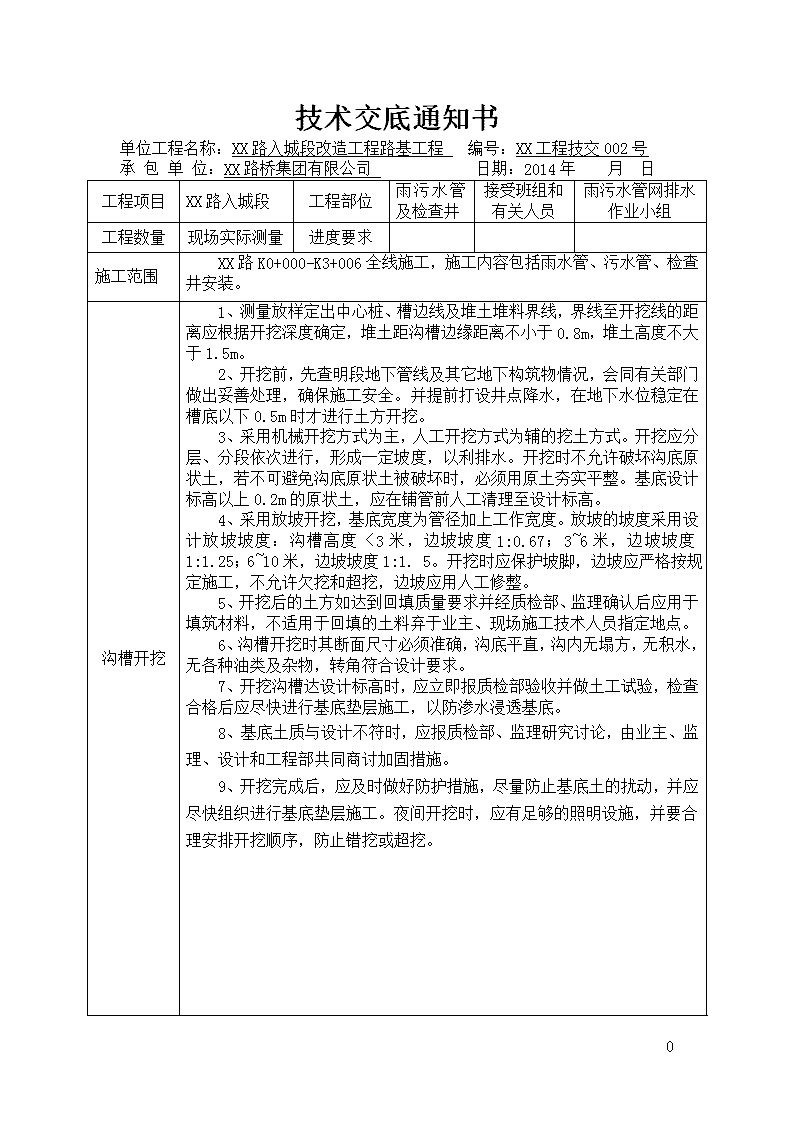

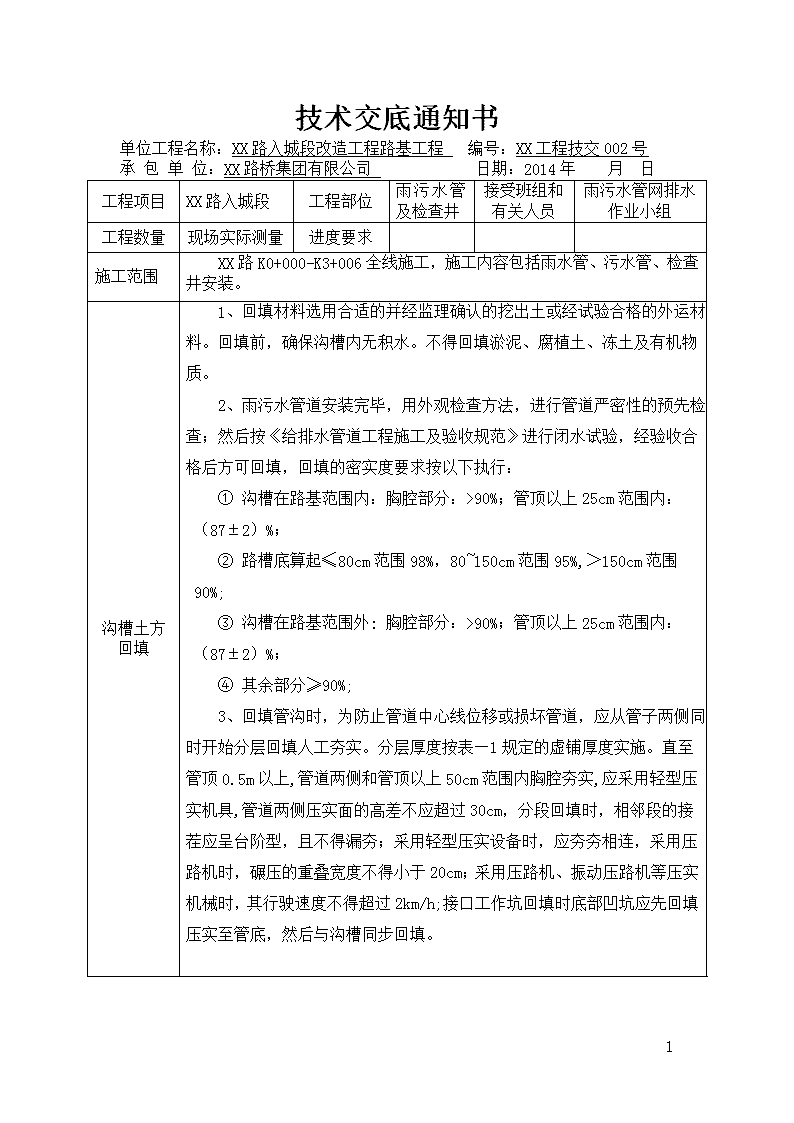

'XX路入城段道路改造工程雨污水管道施工技术交底编制:_____________复核:_____________审核:_____________XX路桥集团有限公司XX、XX路改造项目总承包部 技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。沟槽开挖1、测量放样定出中心桩、槽边线及堆土堆料界线,界线至开挖线的距离应根据开挖深度确定,堆土距沟槽边缘距离不小于0.8m,堆土高度不大于1.5m。2、开挖前,先查明段地下管线及其它地下构筑物情况,会同有关部门做出妥善处理,确保施工安全。并提前打设井点降水,在地下水位稳定在槽底以下0.5m时才进行土方开挖。3、采用机械开挖方式为主,人工开挖方式为辅的挖土方式。开挖应分层、分段依次进行,形成一定坡度,以利排水。开挖时不允许破坏沟底原状土,若不可避免沟底原状土被破坏时,必须用原土夯实平整。基底设计标高以上0.2m的原状土,应在铺管前人工清理至设计标高。4、采用放坡开挖,基底宽度为管径加上工作宽度。放坡的坡度采用设计放坡坡度:沟槽高度〈3米,边坡坡度1:0.67;3~6米,边坡坡度1:1.25;6~10米,边坡坡度1:1.5。开挖时应保护坡脚,边坡应严格按规定施工,不允许欠挖和超挖,边坡应用人工修整。5、开挖后的土方如达到回填质量要求并经质检部、监理确认后应用于填筑材料,不适用于回填的土料弃于业主、现场施工技术人员指定地点。6、沟槽开挖时其断面尺寸必须准确,沟底平直,沟内无塌方,无积水,无各种油类及杂物,转角符合设计要求。7、开挖沟槽达设计标高时,应立即报质检部验收并做土工试验,检查合格后应尽快进行基底垫层施工,以防渗水浸透基底。8、基底土质与设计不符时,应报质检部、监理研究讨论,由业主、监理、设计和工程部共同商讨加固措施。9、开挖完成后,应及时做好防护措施,尽量防止基底土的扰动,并应尽快组织进行基底垫层施工。夜间开挖时,应有足够的照明设施,并要合理安排开挖顺序,防止错挖或超挖。8 技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。沟槽土方回填1、回填材料选用合适的并经监理确认的挖出土或经试验合格的外运材料。回填前,确保沟槽内无积水。不得回填淤泥、腐植土、冻土及有机物质。2、雨污水管道安装完毕,用外观检查方法,进行管道严密性的预先检查;然后按《给排水管道工程施工及验收规范》进行闭水试验,经验收合格后方可回填,回填的密实度要求按以下执行:①沟槽在路基范围内:胸腔部分:>90%;管顶以上25cm范围内:(87±2)%;②路槽底算起≤80cm范围98%,80~150cm范围95%,>150cm范围90%;③沟槽在路基范围外:胸腔部分:>90%;管顶以上25cm范围内:(87±2)%;④其余部分≥90%;3、回填管沟时,为防止管道中心线位移或损坏管道,应从管子两侧同时开始分层回填人工夯实。分层厚度按表—1规定的虚铺厚度实施。直至管顶0.5m以上,管道两侧和管顶以上50cm范围内胸腔夯实,应采用轻型压实机具,管道两侧压实面的高差不应超过30cm,分段回填时,相邻段的接茬应呈台阶型,且不得漏夯;采用轻型压实设备时,应夯夯相连,采用压路机时,碾压的重叠宽度不得小于20cm;采用压路机、振动压路机等压实机械时,其行驶速度不得超过2km/h;接口工作坑回填时底部凹坑应先回填压实至管底,然后与沟槽同步回填。8 技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。沟槽土方回填表—1每层回填土的虚铺厚度压实机具虚铺厚度(mm)木夯、铁夯≤200轻型压实设备200~250压路机200~300震动压路机≤4004、检查井回填土时,应先将盖板座稳固并盖好井盖,在井墙和井筒周围同时回填,回填时检查井的混凝土强度必须达到设计强度的75%(填方路段必须达到85%)。回填土密实度不低于95%。检查井80cm范围内采用5%水泥稳定碎石加强,自井底至顶。8 技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。污雨水管道安装1、本工程排水管材均为钢筋混凝土管道;2、雨水进水管采用D300、D400Ⅱ级钢筋混凝土平口管,360度混凝土满包基础;3、管顶覆土1~4.5米时采用II级钢筋混凝土管,180度砂石基础;4、管顶覆土4.5~7米时采用III级钢筋混凝土管,180度砂石基础。5、II级钢筋混凝土管管顶覆土厚度H≤1米、或管道过河、穿越涵洞时,基础形式为360度混凝土满包基础。做法见施工图纸PS-16第1页。6、180度砂石基础做法见标准图集06MS201-1第11页(见本文件附图)。7、360度混凝土混凝土满包基础做法见设计图纸PS-14第1页钢筋混凝土管沟槽开挖断面图(三)。8、D>600mm时,每隔20—25m设置现浇混凝土套环柔性接口,做法见标准图集06MS201-1第35—37页(本文件后附)。9、管道地基应为未扰动的原状土或经处理后回填密实的地基,地基承载力特征值柔性接口管道不低于0.12MPa,当地基承载力小于规定时,应通知质检部采取软基处治措施。10、管道接口:承插管柔性橡胶接口,做法见附图。11、管道基础施工前应修整槽底,复核标高,清除淤泥与碎石,若出现超挖,则采用砂砾回填,并人工夯压密实,不得使用土回填。12、管道基础垫层(根据埋置深度按附图)施工,应做到夯实紧密、表面平整。管道基础在接口部位,应挖预留凹槽,以便于接口操作。凹槽在接口完成后,随即用砂填实或浇筑混凝土。13、在管道下管前应检查和修整沟(槽)底标高和管道基础的质量,经质检部和监理验收符合施工规范及设计要求后,才允许下管。每根管子及每个配件在入沟之前应除去内部杂物,检查有无裂缝、碰伤、剥落及其他缺陷,不符合质量要求的,不得使用。14、根据各种管径、重量采用机械下管。下管要有专人负责指挥,切实注意安全。下管时始终保持管身平衡均匀溜放至沟槽内,严禁将管材由沟槽边翻滚入槽内。对于钢筋混凝土管,一定要根据管子的重量和直径选择合适的柔性悬带或绳带,确认起吊机械性能良好后,方可进行起吊下管。15、钢筋混凝土管的铺设:1)管节安装前进行外观检查,发现裂缝、保护层脱落、空鼓、接口掉角等缺陷,应修补并经鉴定合格后方可使用。2)铺设前应将所需的一切材料与设备准备就绪,并做好工地组织工8 技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。污雨水管道安装作。施工期间,为防止杂物进入管内,每天收工后,都应将管道端部包封。3)管道铺设从下游向上游,管节承口对向上游,插口对向下游。管道接口采用承插式橡胶圈接口。4)在地形坡度较大的管沟中铺管时,应考虑横向固定,以防止管道移位。固定型式和间距的选择以及所有补充要求,应按监理工程师的指示办理。还应采取预防地表水流入管沟的措施。并在管沟全回填前,在管沟内适当间隔设置止水装置,以防止管沟基础和回填土被冲刷。14、柔性接口形式符合设计要求,橡胶圈应符合下列规定:1)材料应符合相关规范的规定;2)应由管材厂配套供应;3)外观应光滑平整,不得有裂缝、破损、气孔、重皮等缺陷;4)每个橡胶圈的接头不得超过2个。15、安装后放松外力,管节回弹不得大于10mm,且橡胶圈在承、插口工作面上。8 技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。检查井施工1、检查井井室垫层为C10混凝土垫层。井室的混凝土基础应与管道基础同时浇筑,混凝土强度为C25、S4。浇筑井室的混凝土基础前将钢筋绑扎到位。2、检查井井室高度按后附标准图集决定,埋深不足时酌情减少,直至混凝土盖板埋深不小于400mm。3、检查井钢筋混凝土施工3.1钢筋施工(1)钢筋加工前根据图纸和标准图集(本文件后附),对应现场检查井的深度,正确作出钢筋下料单。(2)钢筋批量加工前先进行试加工,保证钢筋形状尺寸正确,以免造成大量返工和不必要的损失。(3)钢筋构件半成品分类放置挂牌标出井的型号、所用部位和管段井号等。(4)钢筋绑扎前要将伸入检查井墙身的混凝土管外壁凿毛,清扫干净。(5)钢筋、预埋件及预留孔洞:保证钢筋、预埋件及预留孔洞的规格型号、形状、尺寸、位置和间距正确。踏步的预埋位置为靠近道路绿化带一侧。(6)绑扎钢筋的镀锌毛丝端头一律朝里。保护层厚度满足3cm。3.2模板施工(1)检查井井身模板采用定型钢模。模板支撑采用钢管支架。支架搭设要牢固,满足井室墙身垂直度及模板的刚度需求。(2)模板拼装前先进行试拼,保证模板结构尺寸正确。支模前应将井室基础底板与墙身连接的位置清理干净,剔除不牢固的小石8 技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。检查井施工子与浮浆,并充分湿润接茬部位。钢筋和预埋件的安装通过隐蔽工程验收后方可安装模板。(2)模板安装加固保证模板结构的强度、刚度和稳定性。(3)混凝土浇筑时,设专业工人值班,以保证模板不损坏。(5)模板的安装质量:拼缝严密不得漏浆;模板与混凝土接触面无污物、干净、平整、无其他损伤;(6)模板支撑架材采用钢管支架。支架搭设要牢固,满足井室墙身垂直度及模板的刚度需求。(7)拆除模板不得借助于锤凿或硬撬;拆除时间保证不小于24小时。3.3混凝土施工(1)混凝土的拌制和运输①混凝土拌制采用集中搅拌,严格按照配比秤重水泥、粗骨料、细骨料,搅拌均匀。②采用混凝土运输车运输混凝土保证不得发生离析和干燥现象,以及混凝土在浇筑时所要求的和易性。(2)混凝土的浇筑和振捣①检查井地基、模板、钢筋报验合格。②混凝土浇筑采用连续分层进行,保持一个均匀的高度,保证在前层初凝前浇筑第二层。③混凝土采用自制溜槽滑入模内,保证混凝土自由倾落高度不超过2米。④8 混凝土浇筑时,不得任意加水,不得冲击模板,不得踩踏钢筋,以免影响结构的质量。技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。8 检查井施工⑤混凝土浇筑工程中必须充分振捣。振捣器不得与钢筋、模板碰撞。⑥混凝土分层浇筑采用插入式振捣器时,层厚<45cm。振捣移动间距不应超过振动棒作用半径的1.5倍;与侧模应保持5~10cm的间距;每一处振捣完毕后边振动边徐徐提出振动棒;避免振动棒碰撞模板。对每一振动部位,必须振动到该部位混凝土停止下沉、不再有气泡冒出、表面呈现平坦、泛浆。3.4砼送检制度普通混凝土一般只需要留置抗压试块即可。而抗渗混凝土除了按规定与普通混凝土一样留置抗压混凝土试块外,还需留置抗渗混凝土试块。抗压混凝土试块需要留置同条件养护试块,而抗渗不需要。取样方法如下:①抗压混凝土试块采用150mm×150mm×150mm的模具现场取样。抗渗混凝土试块采用185mm*175mm*150mm②抗压试块每拌制100盘且不超过100m3的同配合比的混凝土,取样不得少于一次。③当一次连续浇筑超过1000m3时,同一配合比的混凝土每200m3取样不得少于一次。④每次取样应至少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定。⑤抗渗混凝土试块的留置和普通混凝土一样做(标养和同条件),然后每500m3增加一组抗渗试块。与抗压混凝土试块不同的是抗渗混凝土试块一组为6块。⑥严格按混凝土送检制度进行试块养护、送检。技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。8 检查井施工4、井室盖板尺寸及预留孔位置应正确,盖板洞口为φ700,检查井混凝土盖板的预留洞口要朝向道路绿化带一侧。5、检查井施工图详见标准图集06MS201-3相关规定(本文件后附图)。6、除井室为现浇混凝土外其余检查井结构为预制构件。安装时要控制好标高,使检查井结构满足设计要求。7、流槽施工7.1流槽用M7.5水泥砂浆砌MU10砖,1:2防水水泥砂浆抹面,厚20mm。7.2流槽砌筑前要将井室底面打扫干净,不得有落地灰及其它杂物。7.3井内流槽应平顺圆滑,不得有建筑垃圾等杂物,流槽抹面应压光,不得有空鼓、裂缝等现象。流槽应与上下游管道接顺。参考06MS201-5,页51,52。8、混凝土盖板施工混凝土盖板采用预制盖板,盖板型号(厚度和配筋量)应根据检查井型号和混凝土盖板顶面覆土厚度按照《市政排水管道工程及附属设施06MS201》选取。9、混凝土井筒施工9.1井筒采用d700预制混凝土井筒,井筒型号及井筒配筋图见标准图集06MS201-5,页50。本文件后附。井筒与井筒间灰缝厚度10~15cm,井筒高程控制在路面设计标高下33cm处。9.2井筒预制前要预埋安装安全网的预埋钢筋。预埋筋位于井筒筒口50cm以下。井筒安全网示意图见施工图PS—17。10、检查井井口施工10.1检查井井口施工顺序为:检查井井室井筒(井筒高程控制在路面设计标高下33cm处)→井周水稳加强→道路基层碾压密实→加强井圈安装→道路面层下层→道路面层中层→井座安装→道路面层上层。10.2施工时严格按照路面设计标高进行井盖支座安装,严禁在井盖支座与井圈之间采用水泥砂浆等易膨胀脱裂材料进行支座调平。技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。8 检查井施工10.3检查井井圈、井座加固施工详见施工图PS—13第一页,施工中必须按照图纸执行。8、井盖及踏步11.1井盖大小为700mm,位于人行道、绿化带的检查井采用球磨铸铁复合树脂检查井盖、井圈和井座等级不低于B125级。车行道下检查井采用新型三防(防盗、防沉降、防盗)球磨铸铁井盖、井圈和井座,等级不低于D400级。11.2踏步采用塑钢踏步,具体安装详见图集06MS201—6,页16、17。本文件后附。技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。8 雨水口及雨水支管1、雨水联络管采用D300平口式钢筋混凝土Ⅱ级管,雨水支管采用承插式钢筋混凝土Ⅱ级管。2、当雨水支管埋深大于1.5米时,参照施工图PS-15,第1页所示Ⅰ-Ⅰ断面施工。当雨水支管埋深小于或等于1.5米时,参照参照施工图PS-15,第1页所示Ⅱ-Ⅱ断面施工。3、雨水口:红线宽度B≤25m时,雨水口井深H≥1.2m。红线宽度B>25m时,雨水口井深H≥1.4m。雨水支管坡度i≥0.01。4、雨水口采用M10水泥砂浆和MU10砖砌筑,墙内1:2水泥砂浆勾缝。雨水口砌筑应位置准确,灰浆饱满,灰缝平整,不得有通缝、瞎缝。具体做法参照标准图集06MS201—8,页9(单篦)、页10(双篦)。具体图集本文件后附。5、雨水口在有路沿的道路上,采用路沿式雨水口,其他采用平底式雨水口。6、砌筑时对接入的支管随砌随安,管口宜伸入井内3cm。不得将截断管端放在井内,预留管口应封堵严密,封口抹平,封堵便于拆除。7、雨水口底部设置沉泥槽,深0.3米。注:若在雨污水管道施工中遇到不能解决的问题请先仔细阅读图纸及标准图集06MS201,如不能解决务必及时向工程技术部反映,以便及时讨论处理技术交底通知书单位工程名称:XX路入城段改造工程路基工程编号:XX工程技交002号承包单位:XX路桥集团有限公司日期:2014年月日工程项目XX路入城段工程部位雨污水管及检查井接受班组和有关人员雨污水管网排水作业小组工程数量现场实际测量进度要求施工范围XX路K0+000-K3+006全线施工,施工内容包括雨水管、污水管、检查井安装。8 市政排水工程施工流程图市政排水工程施工流程图雨水进水管管施工放样沟槽开挖挖进水管安装雨水口附属设施安装分层回填雨水口施工市政排水管道成型分层回填检查井井盖及支座安装检查井周围水稳碎石加强及回填检查井井室盖板、井筒、井圈安装闭水试验检查井井室施工检查井基础施工人工清底、复核高程雨污水管道安装雨污水沟槽开挖雨污水管道施工放样8 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 31'
