化粪池安装施工工艺 10页

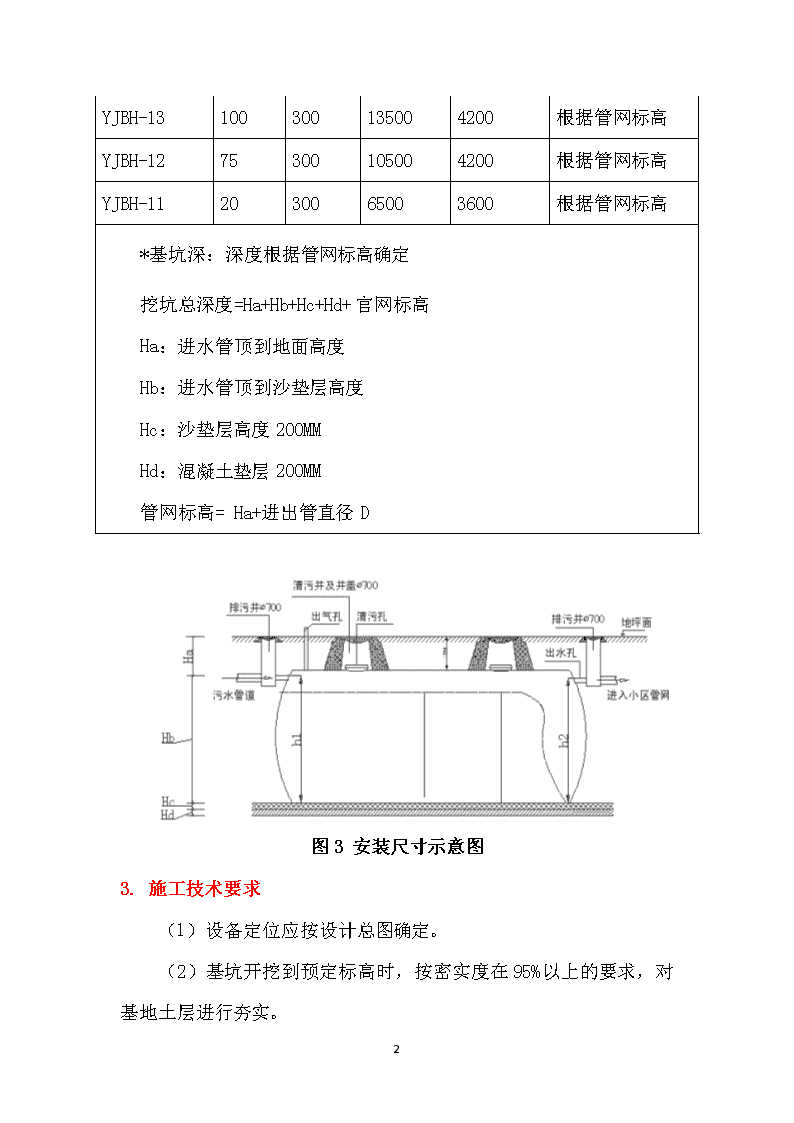

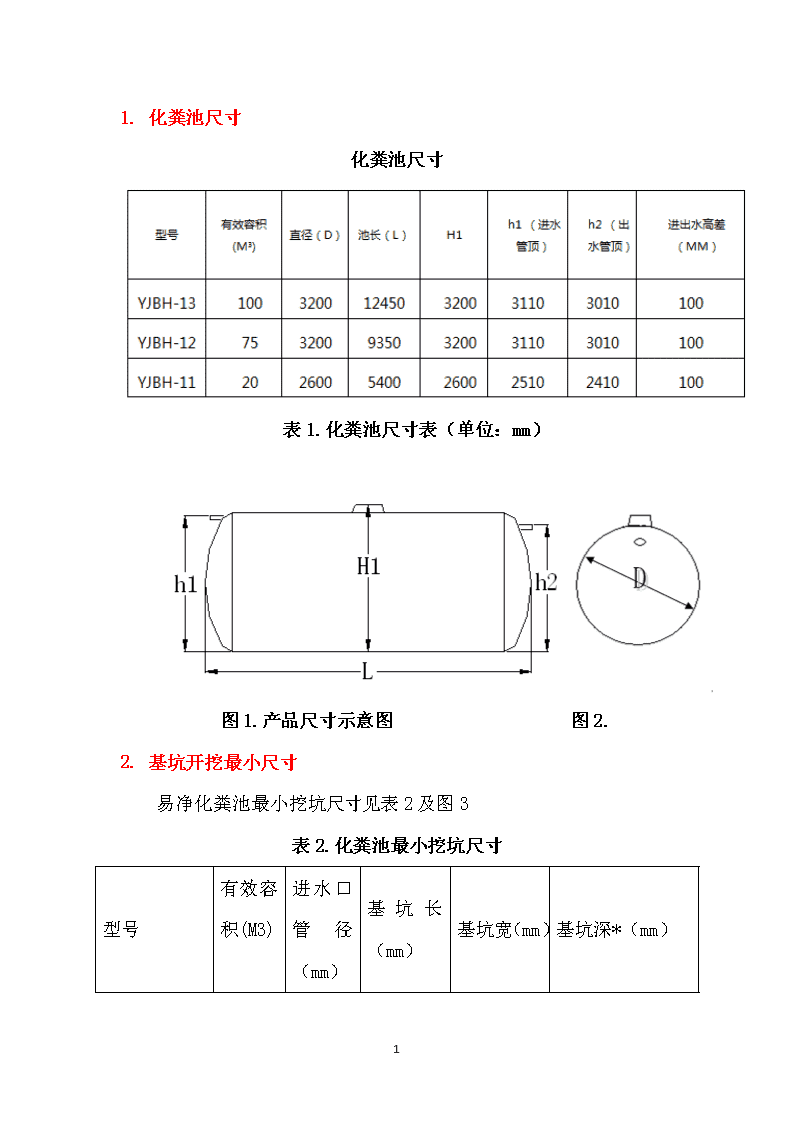

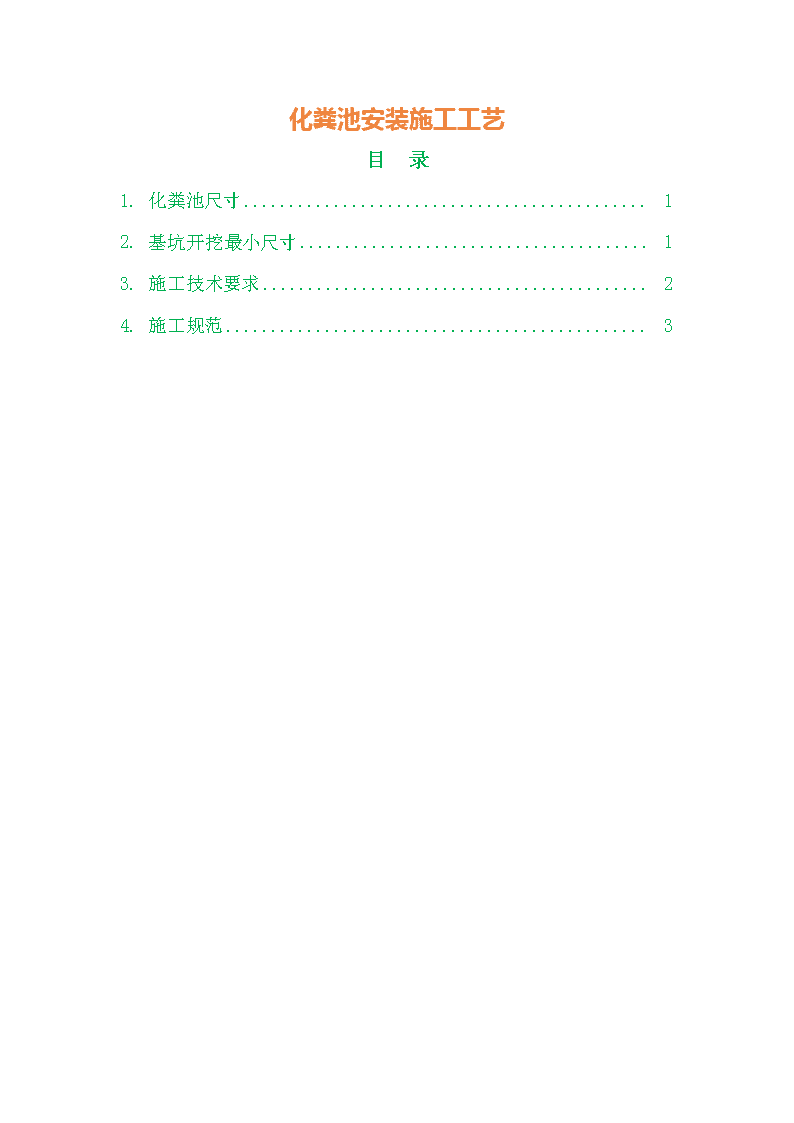

'化粪池安装施工工艺目录1.化粪池尺寸12.基坑开挖最小尺寸13.施工技术要求24.施工规范3 1.化粪池尺寸化粪池尺寸表1.化粪池尺寸表（单位：mm）图1.产品尺寸示意图图2.2.基坑开挖最小尺寸易净化粪池最小挖坑尺寸见表2及图3表2.化粪池最小挖坑尺寸型号有效容积(M3)进水口管径（mm）基坑长（mm）基坑宽（mm）基坑深*（mm）9 YJBH-13100300135004200根据管网标高YJBH-1275300105004200根据管网标高YJBH-112030065003600根据管网标高*基坑深：深度根据管网标高确定挖坑总深度=Ha+Hb+Hc+Hd+官网标高Ha：进水管顶到地面高度Hb：进水管顶到沙垫层高度Hc：沙垫层高度200MMHd：混凝土垫层200MM管网标高=Ha+进出管直径D图3安装尺寸示意图1.施工技术要求（1）设备定位应按设计总图确定。（2）基坑开挖到预定标高时，按密实度在95%以上的要求，对基地土层进行夯实。9 （3）地基承载能力宜不低于10KN/㎡，无地下水时，素土填平夯实即可；若有地下水时，应采用砂石垫层，其厚度为200mm，天然级配砂石，最大粒径不小于32mm；若遇基土土质极差需做回填土时，除做砂石垫层外，尚需加浇C10素砼，厚度宜不小于200mm。（4）净化池的有效容积≥10m³时，宜采用现浇钢筋砼基础，经计算确定。（5）净化池的埋设深度由设计确定。（6）净化池进出水管端均需设置检查井。（7）净化池安装就位后，应及时回填土，分层夯实。（8）在有地下水或雨季施工时，应有排水措施，防止基坑积水及边坡坍塌，同时宜将净化池灌满水，必要时尚需与基础锚固，防止净化池上浮造成移位。（9)施工应符合《建筑安装工程质量检验评定标准TJ501-74》的规定要求。(10)净化池安装基坑底开挖参考值详表2及基坑开挖示意图4、图5。(11)未注明尺寸单位均以mm计。1.施工规范(1)坑基位置的选择：不宜选择下有管道、电缆等地下设施经过的位置。(2)放线挖基坑：基坑（顺排污管道方向）长、宽、深度，尺寸可参考（表2）最小基坑尺寸，（坡度按建筑规范要求）。9 (3)地基处理：按图4-1、图4-2、图5-1、图5-2进行。(4)吊装就位：根据净化池进出口方向及排列序号（组合安装），将净化池吊装就位。(5)回填与灌水：回填是化粪池安装的一个非常重要的环节，务必严格按照要求施工。a、回填参照图4-1、图4-2、图5-1、图5-2。b、化粪池产品半径以下（尤其池体下三角区），必须用细沙回填，并在回填300-400mm高后冲水，使细砂回填层密实。c、为防止池体外水位过高而导致浮灌，在池体外回填300-500mm细砂并用水充实后，给池体灌水，灌水高度为500-800mm.d、继续用细砂填至池体半径处。e、将池内灌满水，池体半径以上部分可用泥土回填并夯实，密度≥0.95。注意：a、严禁池体底部为调节高度而局部垫硬物，否则，会受力集中而导致将池体损坏。b、严禁在下三角区直接用泥土回填，否则，会因下三角区不能均匀受力而导致池体损坏。c、严禁回填过程中有坚硬物直接接触池体，否则，会因池体局部受力而导致渗漏。d、严禁池体外下三角区未填细砂，就直接灌水，否则，化粪池会因底部下三角区无支持而使池体严重变形，甚至导致池体渗漏。9 e、下三角填砂至300-500mm后，立即在池体内注水，否则会因下面或地下水位高而导致浮灌。（6）连接：单个进出水口及组合安装各池体按标准连接，附件为进出口各1.5m以内，采用PVC双壁波纹管连接（选型及尺寸见附表），连接管底土层须夯实浇注20cm混泥土垫平。（7）砌清污井：砌清污井按图6-1、图6-2进行。如过重车，清污井与池体结合部位先用直径10-12钢筋，在井口周围织成D1500MM的圆形钢筋网架，在铺上200MM的混泥土层。H按实际尺寸取值。图4-1人行道、草坪、绿化带下安装图（mm）9 图4-2人行道、草坪、绿化带下安装图图5-1车行道、硬铺装停车场下安装图（mm）9 图5-2车行道、硬铺装停车场下安装图图6-1检查井口砖砌剖面图9 图6-2检查井垫圈配筋图（8）路面部分施工钢筋混泥土路面铺设尺寸(单位：mm)型号有效容积m³最小路面长最小路面宽YJBH-13100140005000YJBH-1275110005000YJBH-1120700050009 图7、路面配筋示意图9'
