最新反渗透系统简介精品课件 24页

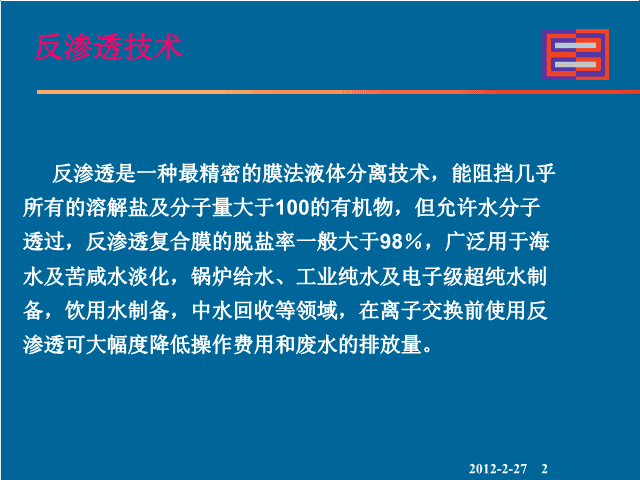

'反渗透系统简介 反渗透技术反渗透是一种最精密的膜法液体分离技术，能阻挡几乎所有的溶解盐及分子量大于100的有机物，但允许水分子透过，反渗透复合膜的脱盐率一般大于98％，广泛用于海水及苦咸水淡化，锅炉给水、工业纯水及电子级超纯水制备，饮用水制备，中水回收等领域，在离子交换前使用反渗透可大幅度降低操作费用和废水的排放量。 反渗透膜元件进水离子浓水产水水流 反渗透基本流程高压泵浓水产品水进水 浓水产水进水IA1IA2IA6IB1IB2IB6II1II6II2.........典型的两段式反渗透流程1st段2nd段 温度计压力表SDI测定仪前处理反渗透膜组件压力开关压力表阀门压力容器浓水F1F1产水流量计流量计浓水控制阀浓水排放高压泵典型的反渗透系统 影响RO膜性能的主要参数进水压力进水温度进水浓度进水pH值回收率 物料平衡原理式中:Qf=进水流量,m3/hQp=产水流量，m3/hQc=浓水流量,m3/hCf=进水含盐量,mg/lCp=产水含盐量,mg/lCc=浓水含盐量,mg/lQf=Qp+QcQfCf=QpCp+QcCcQf,CfQp,CpQc,Cc 基本公式回收率(%)=盐透过率(%)=脱盐率(%)=100–盐透过率(％)产水流量进水流量x100产水含盐量进水含盐量x100 进水压力对产水通量和脱盐率的影响脱盐率产水通量进水压力假设进水温度、回收率、进水含盐量（TDS）为恒定值 进水温度对产水通量及脱盐率的影响脱盐率(恒定通量)产水通量(恒定压力)进水温度假设进水压力、回收率、进水含盐量（TDS）为恒定值 进水含盐量对产水通量及脱盐率的影响脱盐率产水通量进水含盐量(TDS)假设进水温度、压力回收率为恒定值 回收率对产水通量及脱盐率的影响脱盐率产水通量回收率假设进水温度、压力、含盐量（TDS）为恒定值 进水pH对产水通量及脱盐率的影响脱盐率产水通量pH212假设进水温度、压力、回收率、含盐量（TDS）为恒定值 膜法水处理系统原水分析主要项目SDI称为淤积密度指数又称污染指数，它表明给水中的淤泥、胶体、粘土、硅胶体、腐殖质等对膜面的污染堵塞的速度。在RO系统中必须严格将SDI控制在5以内。浊度是利用水的透明程度来判定给水中能污染膜的可能性的综合指标。它一般使用浊度计测定水中的杂质所散射的光的程度。在反渗透连续运行时，给水浊度值最好控制在0.3~0.5NTU以下。CODBOD有机污染物、微生物和细菌普遍存在于地表水和废水之中。所以有机物含量和微生物含量的检测也是十分重要的。 反渗透膜 反渗透膜接头和膜壳封头 结束语谢谢大家聆听！！！24'
