某纸业股份有限公司废纸脱墨废水处理技术方案 6页

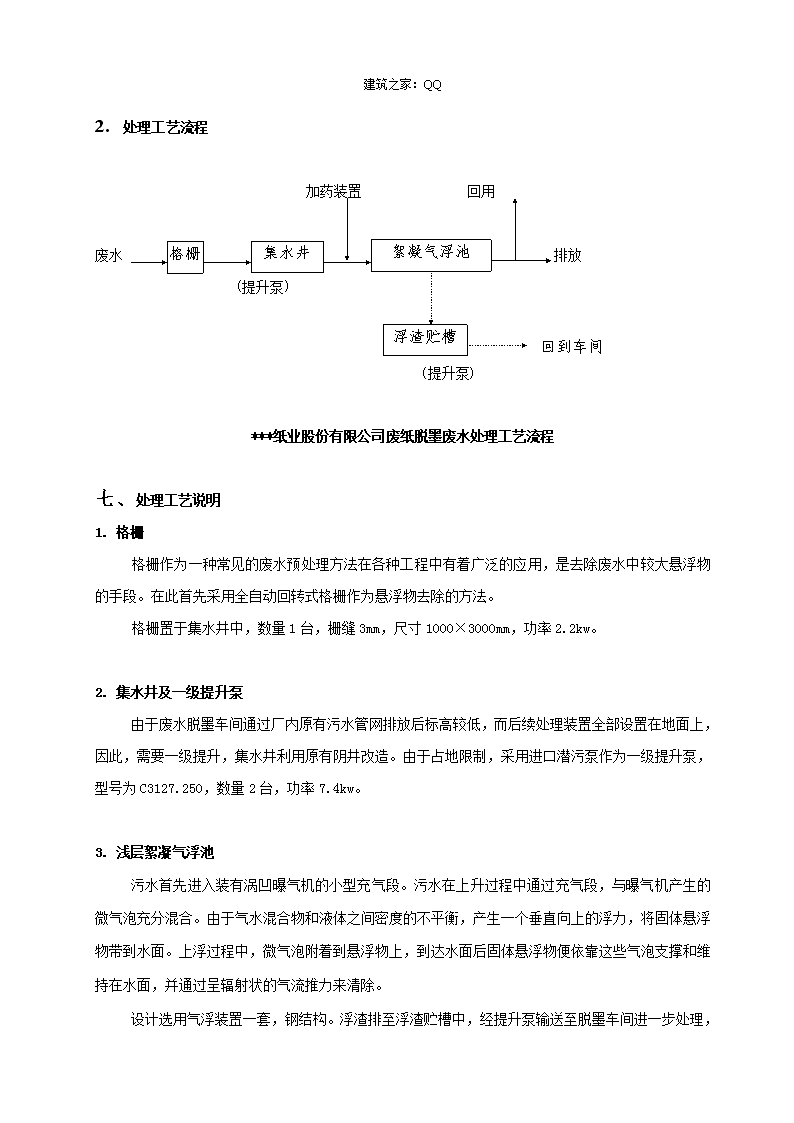

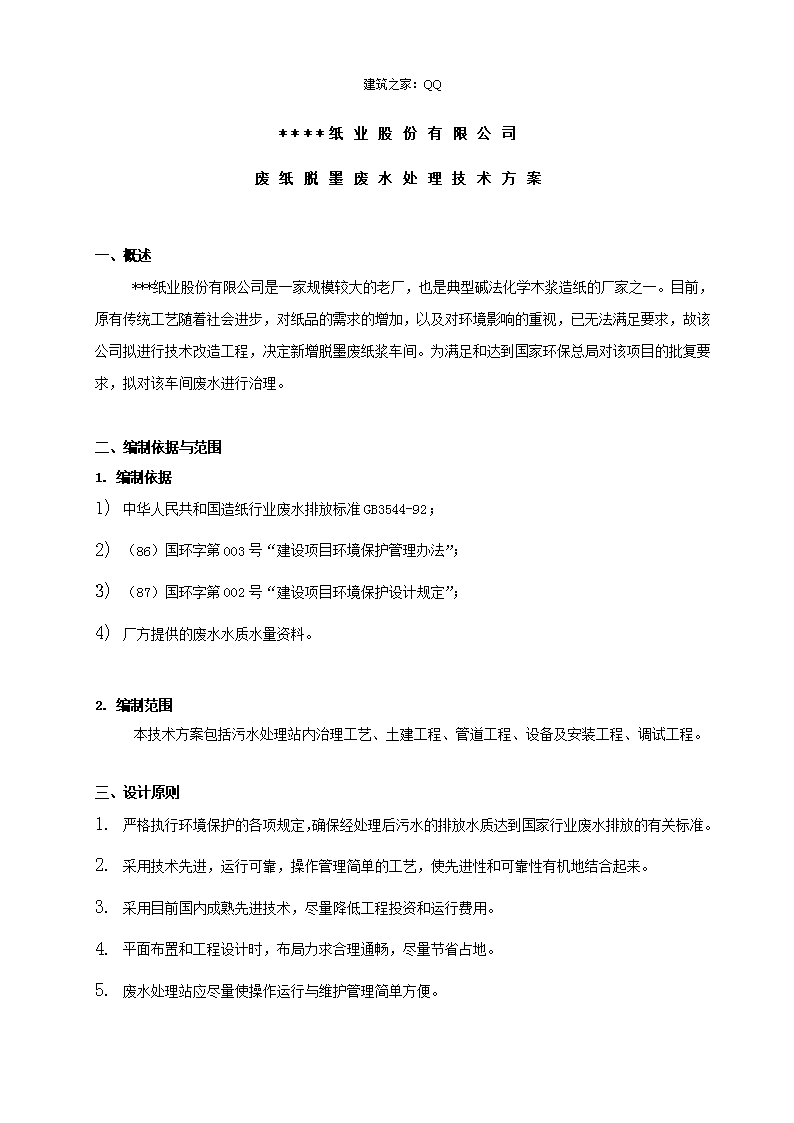

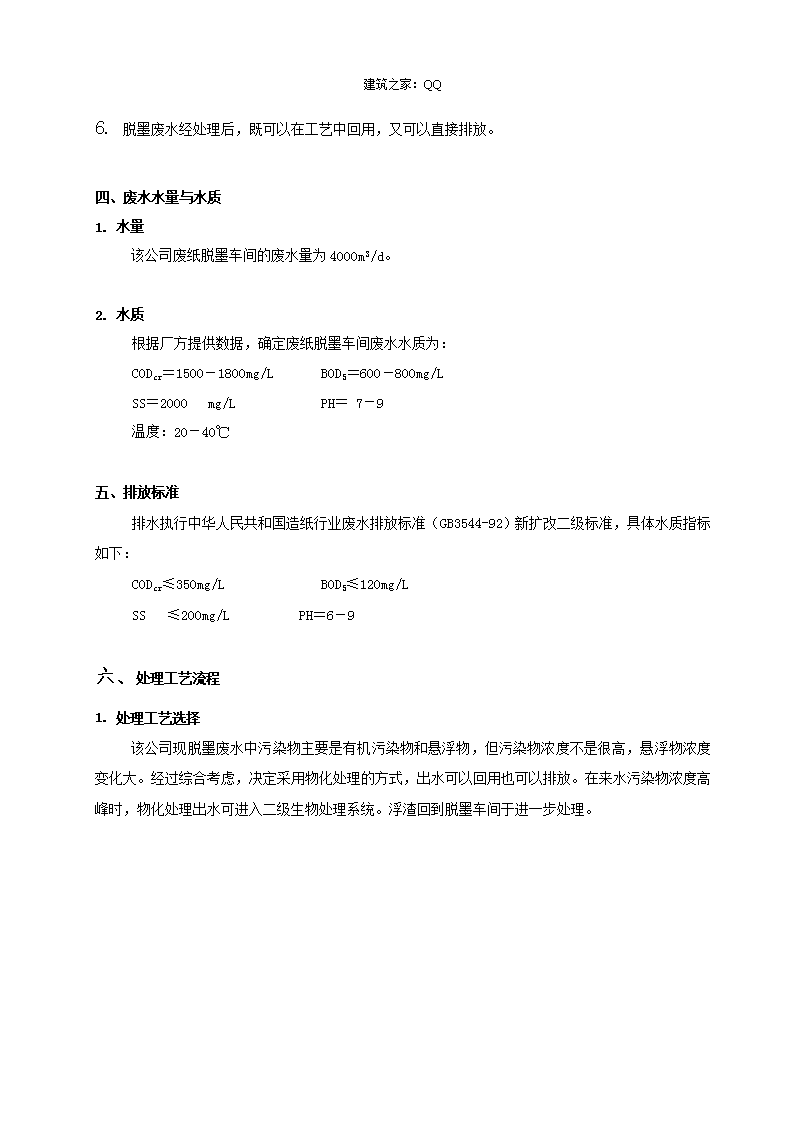

'建筑之家：QQ****纸业股份有限公司废纸脱墨废水处理技术方案一、概述***纸业股份有限公司是一家规模较大的老厂，也是典型碱法化学木浆造纸的厂家之一。目前，原有传统工艺随着社会进步，对纸品的需求的增加，以及对环境影响的重视，已无法满足要求，故该公司拟进行技术改造工程，决定新增脱墨废纸浆车间。为满足和达到国家环保总局对该项目的批复要求，拟对该车间废水进行治理。二、编制依据与范围1.编制依据1)中华人民共和国造纸行业废水排放标准GB3544-92；2)（86）国环字第003号“建设项目环境保护管理办法”；3)（87）国环字第002号“建设项目环境保护设计规定”；4)厂方提供的废水水质水量资料。2.编制范围本技术方案包括污水处理站内治理工艺、土建工程、管道工程、设备及安装工程、调试工程。三、设计原则1.严格执行环境保护的各项规定，确保经处理后污水的排放水质达到国家行业废水排放的有关标准。2.采用技术先进，运行可靠，操作管理简单的工艺，使先进性和可靠性有机地结合起来。3.采用目前国内成熟先进技术，尽量降低工程投资和运行费用。4.平面布置和工程设计时，布局力求合理通畅，尽量节省占地。5.废水处理站应尽量使操作运行与维护管理简单方便。 建筑之家：QQ1.脱墨废水经处理后，既可以在工艺中回用，又可以直接排放。四、废水水量与水质1.水量该公司废纸脱墨车间的废水量为4000m3/d。2.水质根据厂方提供数据，确定废纸脱墨车间废水水质为：CODcr＝1500－1800mg/LBOD5＝600－800mg/LSS＝2000mg/LPH＝7－9温度：20－40℃五、排放标准排水执行中华人民共和国造纸行业废水排放标准（GB3544-92）新扩改二级标准，具体水质指标如下：CODcr≤350mg/LBOD5≤120mg/LSS≤200mg/LPH＝6－9六、处理工艺流程1.处理工艺选择该公司现脱墨废水中污染物主要是有机污染物和悬浮物，但污染物浓度不是很高，悬浮物浓度变化大。经过综合考虑，决定采用物化处理的方式，出水可以回用也可以排放。在来水污染物浓度高峰时，物化处理出水可进入二级生物处理系统。浮渣回到脱墨车间于进一步处理。 建筑之家：QQ2.处理工艺流程加药装置回用格栅集水井絮凝气浮池浮渣贮槽废水排放(提升泵)回到车间回(提升泵)***纸业股份有限公司废纸脱墨废水处理工艺流程七、处理工艺说明1.格栅格栅作为一种常见的废水预处理方法在各种工程中有着广泛的应用，是去除废水中较大悬浮物的手段。在此首先采用全自动回转式格栅作为悬浮物去除的方法。格栅置于集水井中，数量1台，栅缝3mm，尺寸1000×3000mm，功率2.2kw。2.集水井及一级提升泵由于废水脱墨车间通过厂内原有污水管网排放后标高较低，而后续处理装置全部设置在地面上，因此，需要一级提升，集水井利用原有阴井改造。由于占地限制，采用进口潜污泵作为一级提升泵，型号为C3127.250，数量2台，功率7.4kw。3.浅层絮凝气浮池污水首先进入装有涡凹曝气机的小型充气段。污水在上升过程中通过充气段，与曝气机产生的微气泡充分混合。由于气水混合物和液体之间密度的不平衡，产生一个垂直向上的浮力，将固体悬浮物带到水面。上浮过程中，微气泡附着到悬浮物上，到达水面后固体悬浮物便依靠这些气泡支撑和维持在水面，并通过呈辐射状的气流推力来清除。 建筑之家：QQ设计选用气浮装置一套，钢结构。浮渣排至浮渣贮槽中，经提升泵输送至脱墨车间进一步处理，该车间已有处理设施。4.加药装置用于向气浮池中投加聚合氯化铝和聚丙烯酰胺。由于该厂已有聚丙烯酰胺加药装置，在此仅考虑在现场增加一台小型聚合氯化铝加药装置，不考虑储药系统和溶药系统。八、废水水质沿处理工艺变化项目原水格栅絮凝气浮总出水排放要求COD(mg/l)18001620<350<350≤350COD去除率10%78.4%>80.6%BOD5(mg/l)800720<120<120≤120BOD5去除率10%83.3％>85%九、工程报价1.主要建构筑物及设备清单序号名称规格数量总价(万元)备注1格栅B=1.0m,L=3.0m1台12.5全自动2集水井1座2.0改造3提升泵CS31272台7.2主机进口，两开4气浮装置15×2.5×1.83m1套65.05加药装置SAM-II1套3.2进口计量泵6电控系统1套2.87管线管件若干1.28电线电缆若干3.09螺杆泵Q=13-15m3/h,H=10-15m1台4.2进口10浮渣贮槽3m31台0.3钢结构 建筑之家：QQ2.工程投资由于现场地质条件不明，未考虑地基及地基处理费用序号名称价格(万元)备注1土建费2.02设备费99.43设计费3.0[(1)＋(2)]×4％4运输费3.0(2)×3％5安装费9.9(2)×10％6调试费4.0[(1)＋(2)]×4％7税金4.1[(1)＋(2)＋(3)＋(4)＋(5)＋(6)]×3.41％8基本预备费3.8[(1)＋(2)＋(3)＋(4)＋(5)＋(6)+(7)]×3％9合计129.2工程总造价为129.2万元左右。十、人员培训与要求为了使甲方能够正确操作废水处理站内设备，保证整个系统正常运行，我公司提供免费人员培训两次。第一次培训地点在现场，内容为污水处理基本知识和化验方法，第二次培训地点也在现场，内容为污水处理站内设施操作方法和紧急事故处理方法。整个培训计划在废水处理设施调试过程中完成。十一、工程效益与经济指标1.污水处理厂建成后，污水达标排放，每年减少约6600吨COD排入环境水体，对当地环境污染控制起到积极作用。2.污水处理厂建成后，***纸业股份有限公司可以免交排污费。3.经济指标：（不包括污泥处理系统）1)处理能力：4,000m3/d2)占地面积：60m23)工程总投资：129.2万元 建筑之家：QQ十二、公司承诺桑德公司本着“技术第一、服务第一、信誉第一”的宗旨，向用户承诺：1.经公司设计和生产的污水处理设备，出水保证达到排放标准。2.与用户建立长期联系和技术交流，以最新的技术服务于用户，提供技术咨询和服务。'
