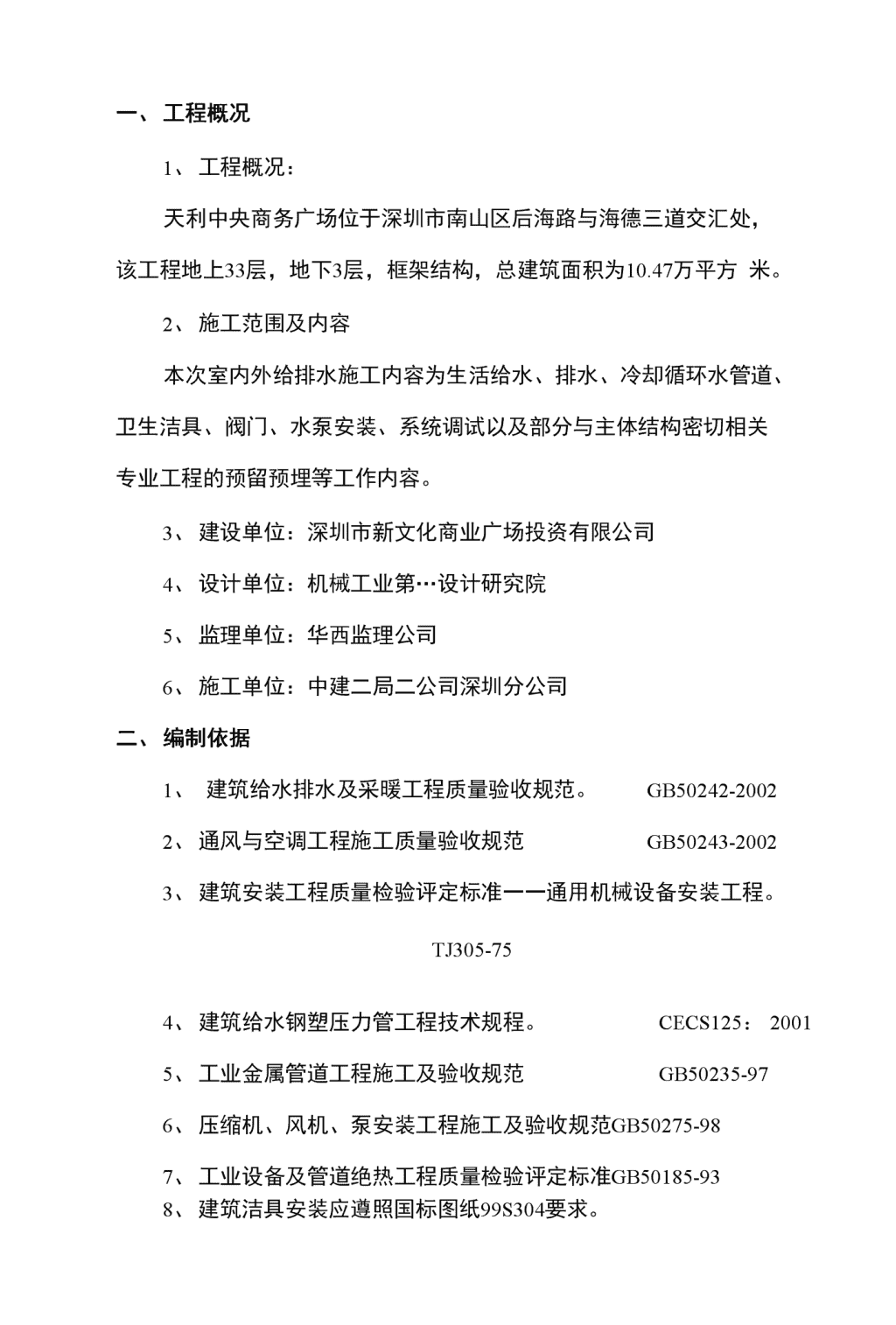

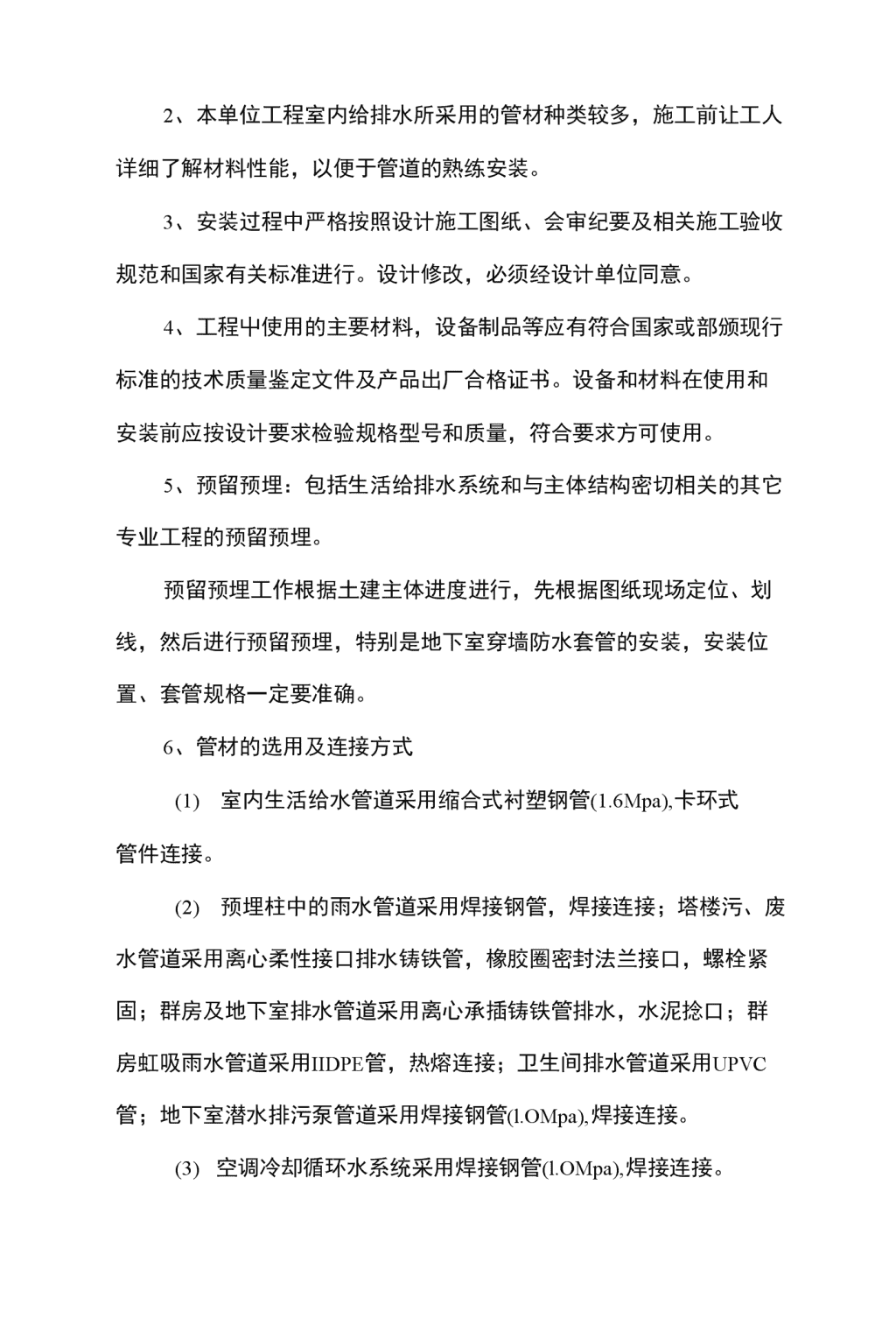

'一、工程概况1、工程概况：天利中央商务广场位于深圳市南山区后海路与海德三道交汇处，该工程地上33层，地下3层，框架结构，总建筑面积为10.47万平方米。2、施工范围及内容本次室内外给排水施工内容为生活给水、排水、冷却循环水管道、卫生洁具、阀门、水泵安装、系统调试以及部分与主体结构密切相关专业工程的预留预埋等工作内容。3、建设单位：深圳市新文化商业广场投资有限公司4、设计单位：机械工业第…设计研究院5、监理单位：华西监理公司6、施工单位：中建二局二公司深圳分公司二、编制依据1、建筑给水排水及采暖工程质量验收规范。GB50242-20022、通风与空调工程施工质量验收规范GB50243-20023、建筑安装工程质量检验评定标准一一通用机械设备安装工程。TJ305-754、建筑给水钢塑压力管工程技术规程。CECS125：20015、工业金属管道工程施工及验收规范GB50235-976、压缩机、风机、泵安装工程施工及验收规范GB50275-987、工业设备及管道绝热工程质量检验评定标准GB50185-938、建筑洁具安装应遵照国标图纸99S304要求。 9、建筑施工高处作业安全技术规程。JGJ80-9110、全国通用给排水标准图集。11、天利中央商务广场给排水施工图纸（机械工业第一设计研究院设计）。三、施工部署与安排成立天利屮央商务广场给排水安装工程施工组织机构，设项目经理1名，现场主管1名，下设工程技术部、质量安全部、商务部、物资部。项目经理负责全面工作，其他部门明确责权，层层把关，分工协作。根据施工任务量与工期要求，安排5个施工班组进行施工，具体分工如下：管道安装一班：负责预留、预埋及室内生活给排水系统管道支架的制作、安装；管道安装二班：负责室内给水系统管道及设备的安装、调试；管道安装三班：负责室内排水系统管道的安装、调试管道安装四班：负责冷却循环水系统的安装、调试;；管道安装五班：负责室外给排水系统管道的安装、调试。四、主要施工方法及要求1、为保证本单位工程的顺利进行，施工前组织有关人员认真熟悉图纸，弄清设计意图，发现问题，并会同有关单位进行图纸会审，减少图纸中的差错，做好施工前的准备工作。 2、本单位工程室内给排水所采用的管材种类较多，施工前让工人详细了解材料性能，以便于管道的熟练安装。3、安装过程中严格按照设计施工图纸、会审纪要及相关施工验收规范和国家有关标准进行。设计修改，必须经设计单位同意。4、工程屮使用的主要材料，设备制品等应有符合国家或部颁现行标准的技术质量鉴定文件及产品出厂合格证书。设备和材料在使用和安装前应按设计要求检验规格型号和质量，符合要求方可使用。5、预留预埋：包括生活给排水系统和与主体结构密切相关的其它专业工程的预留预埋。预留预埋工作根据土建主体进度进行，先根据图纸现场定位、划线，然后进行预留预埋，特别是地下室穿墙防水套管的安装，安装位置、套管规格一定要准确。6、管材的选用及连接方式(1)室内生活给水管道采用缩合式衬塑钢管(1.6Mpa),卡环式管件连接。(2)预埋柱中的雨水管道采用焊接钢管，焊接连接；塔楼污、废水管道采用离心柔性接口排水铸铁管，橡胶圈密封法兰接口，螺栓紧固；群房及地下室排水管道采用离心承插铸铁管排水，水泥捻口；群房虹吸雨水管道采用IIDPE管，热熔连接；卫生间排水管道采用UPVC管；地下室潜水排污泵管道采用焊接钢管(l.OMpa),焊接连接。(3)空调冷却循环水系统采用焊接钢管(l.OMpa),焊接连接。 (1)室外给水管道DN^lOOmiii采用球墨铸铁管，胶圈密封，DN<100mm采用缩合式衬塑钢管，卡环式管件连接；排水管道采用钢筋混凝土管，钢丝网水泥砂浆抹带接口。⑸阀门的选用及检验%1给水管道上阀门：建议管径DN<50的采用截止阀，DNM50的采用闸阀。%1阀门要求开启灵活，无卡梁现象，阀体内清洁无异物，无污染堵塞，阀杆不得有弯曲，截止阀需标有水流方向，安装时须按指示方向安装。%1阀门安装前应做耐压强度试验和严密性试验。7、主要设备和附件的选用及要求%1本工程给排水设备到货后要做开箱检查。核对设备及器具型号是否符合要求，装箱单与实物是否相符合，并做好开箱记录。设备主要包括：变频水泵、潜水排污泵、卫生洁具等。%1本工程排水管材种类较多，地漏的材质选用要与排水管道相匹配。8、管道支吊托架制作安装管道支架及管卡应固定在承重结构上，支架安装位置按管道放线确定，要求整齐划一，横平竖直，支架同层横档应在同一水平面或垂直线上。%1管道的支吊托架制作加工参照《全国通用给标图集》S161型， 或现场确定。构造要求止确，UPVC管需采用专用管卡固定。%1管道的支吊托架安装要求位置正确，埋设平整，并且需固定在楼板承重结构上。%1管道支吊托架安装间距应符合规范要求，立管支架每层需安装1个，当层高大于5米每层不得少于2个。9、管道及附件的安装%1管道安装前必须清除内部污垢，安装屮断敝口处，应临时封闭。%1缩合式衬塑钢管采用卡环式管件连接；预埋柱中雨水焊接钢管,采用焊接连接；离心柔性接口排水铸铁管采用橡胶圈密封法兰接口；离心承插铸铁排水管采用水泥捻口;虹吸雨水HDPE管采用热熔连接；UPVC管采用胶粘连接；潜水排污泵焊接钢管(1・OMpa)采用焊接连接;空调冷却循环水系统焊接钢管(l.OMpa)采用焊接连接。%1管道采用法兰或卡环连接时，法兰、卡环应垂直于管子中心线,其表面应互相平行，衬垫采用橡胶垫，衬垫不得突入管内，其外圆到螺栓孔为宜，且不得放置多个衬垫，连接螺栓，螺杆突出长度不宜大于螺杆直径的1/2；管道焊接连接，焊接前应加丁坡口，且坡口内外侧表面的油污要清除干净，并应去掉表面氧化层，焊后不得有夹渣，裂纹，气孔等缺陷，管道焊接对口的错口偏差，应不超过壁厚的20%,H不超过2nini,调整对口间隙，不得采用加热张拉和扭曲管道的方法。%1UPVC管采用专用粘接剂粘接，安装前按图要求及实际情况绘制施工草图，根据草图量好管道尺寸进行断管，断口要求齐整，承插口 进行粘接连接前需用棉布擦除粘接部位的灰尘、水份，多口粘接时，应注意预留口方向，托吊管粘牢后，按水流方向找好坡度，最后将预留管口封严，并进行洞口封墙；管道采用热熔连接时，要严格控制管件接口的洁净度和热熔的温度和时间。%1室内生活给水管和水龙头安装时，安装垂直。%1室内排水管的横管与横管，横管与主管的连接，采用45’三通、四通式或90’顺水三通、四通。立管与排水管端的连接，宜采用两个45’弯头连接。%1室内排水管立管伸出屋面部分若是上人屋面，需高出屋面2米,再安装透气帽。%1室内明装水平管道，纵横方向弯曲，立管垂直度及成排管道、阀门安装允许偏差应符合有关规范要求。%1室内排水管坡度按设计说明第7条要求进行布置。%1卫生洁具排水的排水管径和最小坡度必须符合设计要求和施工规范规定。(11)生活给水泵及潜污泵安装应符合现行国家标准《机械设备安装丁程规范》有关规定。⑫生活给水泵安装压力表时，应加缓冲装置，压力表和缓冲置之间应安装旋塞阀，压力表量程应为工作压力的2-2.5倍。(13)本单位安装工程中，如遇管道交叉，处理原则为压力管让重力管，小管让大管，给水管在排水管上部绕过施工。 (13)室外给水管道在老土上敷设时，先夯实；当管底为软弱土质时,应换用粘土夯实后铺管，密实度不小于95%；当管底为岩石或半岩石时，应在管底铺中粗或粗砂厚200mm作基础，管道回填土中不能夹有石块、草皮、树根等杂物。（15）室外排水管道采用120°混凝土基础，施工顺序为从下游开始,先深后浅。施工工艺为：管沟开挖一►复核市政排水管道标高一►管基处理一＞凝土基础施工一＞管道安装一＞井室砌筑一＞灌、通水实验一＞土方冋填。（16）室外给排水井盖的施工应与道路施工密切配合，机动车行道上的给水阀门井、排水检查井采用重型铸铁井盖及盖座，其余部位采用轻型井盖及盖座。（17）空调冷却循环水管道安装管道支吊架严格按照设计和施工验收规范选型加工，如果条件许可，可以考虑在土建主体施工时埋设预埋件，支架直接焊接在预埋件上即可。冷却循环水管道施工工艺：支架加工、制作——＞管道放线、定位一►支架安装一＞管道安装一►水压实验一►防腐、油漆10、冷却水泵安装水泵应有产品合格证和质量检验技术文件。水泵安装前应符合下列要求： %1基础的尺寸、位置、标高和地脚螺栓位置应符合设计及设备要求；%1设备完整、无损坏和锈蚀现象，管口保护物完好；盘车灵活，无擦壳声音；%1水泵驱动器转向确认无误，方向与水泵相符合。水泵的找平应以水平中开面、轴的外伸部分、底座的水平加工面等为基础进行测量,纵、横向水平偏差不应超过0.1%。。%1水泵的找正应符合下列要求：A.水泵与驱动机应采取联轴器相连。两轴的不同轴度，两个联轴节端面间的间隙应符合水泵技术文件的规定。b・主动轴与从动轴找止连接后，应检查盘车是否灵活，水泵与管道采用法兰连接时，法兰应与管中心线垂直，两法兰面应平行。连接后应复核找正情况；如不正常应调整，调整时应将水泵、管道脱开以防损坏泵的零件。c・水泵安装完毕后应进行试运转，泵在设计负荷下连续运转不应小于2小时，滚动轴承的温度不应高于75°C；滑动轴承的温度不应高于70°Co否则泵应重新校核安装。d.水泵减震设施严格按照施工图纸选用，减震设施的选型依据水泵生产商提供的技术参数进行，确保设备运行的噪音减小到最小。11、生活给水及潜水排污系统阀门的安装%1管道上阀门的安装要求：型号、规格，耐压和严密性试验应符 合设计和施工规范要求。安装位置，进出口方向应正确，连接牢固，启闭灵活，朝向合理，表面清洁。%1水泵及水管上的控制阀应在水泵周定于基础上后进行安装。%1所有管道上的控制阀门（包括减压阀）规格、型号和安装位置均应符合设计要求，安装要求应止确，控制阀内应清洁，无堵塞，无渗漏，主要控制阀门应有启闭标志，隐蔽处的控制阀应要求其它专业预留检修孔，设置标识牌。12、管道防腐%1本安装工程明装钢管刷樟丹两道，调和漆两道。调和漆颜色：冷却循环水、溢流、泄水管道为兰色；潜水排污泵管为灰色。%1埋地钢管外壁涂刷热沥青两道防腐。%1管道支架除锈后刷樟丹两道，灰色调和漆两道。%1在涂刷底漆前，应清除表面的灰尘、污垢、焊渣等杂物，油漆的厚度应该均匀，不得有脱皮、气泡、流淌和漏涂现象。13、给排水工程的测试与调试a.给水管道安装完毕后要做水压试验，试压用压力表位于系统或实验的最低部，精度等级不应低于1.5级，量程为试验压力的1.5-2倍；水压试验压力为l・8Mps,观测lOmin,压力降不大于0.02Mpao系统试压过程中，如出现泄露，应停止试压，并应放空管网中的水，消除缺陷后，重新再试。试压合格后应填写试压记录。b.生活给水管网在试压合格后应进行冲洗，消毒，冲洗合格后填 写冲洗记录。给水管道冲洗在试压合格后分段进行，冲洗顺序应按先给水干管,再给水支管顺序进行，冲洗以系统内可能达到的最大压力和流量进行,以达到出口处的水色和透明度与入口处口目测一致为合格。管道冲洗前，对系统的仪表采取保护措施，并制定良好的排水措施。生活给水管道使用前应用每升水屮含20-30毫克游离氯的水进行消毒。氯水在管中留置24h以上，再用清水洗净，并经有关部门取样检验，符合要求后，方可使用。管道冲洗合格后应填写冲洗记录。C.室内雨水管安装完毕需做灌水试验，注水高度至最上部雨水斗,lh内不渗不漏为合格。D.污废水管道注水高度为一层楼高，30min内不渗不漏为合格，排水管道以最低层排水设备至室外排水检查井之间全高程主满水实验。E.给排水系统试压以及所有设备安装完毕后，要做系统调试，以检测是否达到设计使用要求。五、质量保证措施1、组织结构遵照IS09002质量保证体系及中建二局二公司深圳分公司对业主承诺的工程质量标准和目标，成立以项目经理为首的质量保证机构,建立健全岗位责任制。对施工各工序进行全过程质量跟踪控制。2、质量文件及质量控制根据GB/T19000及IS09002质量管理和质量保证标准，制定施工 方案，履行设计意图，对本单位安装工程由施工单位、监理、质监站及业主遵照国家标准及有关规范和设计要求进行丁程质量的控制和验收，确保工程质量达到优良。3、对进场人员的培训及要求对进场施工人员强化业务培训，特殊工种施工人员经由国家有关 部门考核合格后持证上岗,4、过程检查施工过程严格执行三检制，每项工作施工班组都要作好自检、互检、交接检，然后项目质保部验收，通过后，请监理、业主专业工程师验收，然后才可以进行下道工序施工。5＞质量记录各项工作验收后，要认真、及时做好隐蔽工程及其它各项工程的责,施工验收记录和各种资料的收集整理工作，表格及资料整理由专人负验收资料表格采用广东省建筑丁程竣T验收技术资料统一用表。六、安全保证措施该工程单位工程量多，施工人员多，所有人员的安全显得非常重要,施工人员必须树立“安全第一，预防为主”的指导思想，根据国家建设部颁发的安全检查评定标准，和深圳市防高空坠落，物体打击,机具伤害，触电伤害四项管理目标，抓以下工作。1、建立健全安全管理体系，建立全员安全责任制及健全安全教育,安全检查，安全事故调查及处理制度，现场文明施工管理制度，防火制度等。2、执行特殊工种持证上岗制度。3、4、做好施工中的“三宝”的使用和“四口”的防护。施T要有安全交底，实行班前检查，发现不安全隐患应及时整改。5、施工用电严格按《施工现场临时用电安全技术规范》JGJ46— 88布置和管理，布线采用三相五线制，临时配电箱要有门、锁，并做好有关标识，漏电保护器要定期检查测试，并做好检查记录。6、施工现场应配备一定数量的灭火器，并且在施工现场用电、气焊时，注意电气焊焊渣、余火及电、气焊后余热的处理，必要时采取离措施。7、施工现场氧气、乙烘、油漆及易燃物品需妥善保管和使用，材料仓库应配足量、适当的灭火器材。8、施工垃圾在每次下班时清理干净，高处采用电梯、井架运输至指定垃圾堆放点，严禁从楼道口或窗口随意抛散。9、宿舍、生活区的安全用电：宿舍、生活区的临时照明线路须由专业电工架设，经验收合格后方准使用，严禁在宿舍乱拉接电线，严禁在宿舍使用电炉等大功率的用电器具。10、安全监督：实行奖罚制度，对违章人员进行处罚，对有功人员进行奖励，促使每个施工人员在作业过程中进行互相监督。发现安全隐患及时排除、报告，将安全事故消灭于萌芽状态之中。七、主要施工机具见《主要施工机具一览表》八、施工进度计划表本给排水工程安装工程施T进度根据土建进度进行。 主要施工机具一览表序号名称型号单位数量1气焊装置套42电焊机KA-4/12KVA厶23砂轮切割机台64台钻TC-164/380台25电动套丝机1/4-2台26液压冲击钻把107手枪钻把28电动试压泵SY-350厶19手动试压泵台210人字梯个2011移动配电盘个212热熔机厶413磨光机厶314台钳台215管钳12〜48把2016角向磨光机个617手动葫芦3吨个618手动葫芦5吨个4 19电焊机BX6-300-2F台6 序号机械或设备名称型号规格数量备注20千斤顶5吨421千斤顶3吨222游标卡尺0.02mm323水平尺424百分表125钳形电流表2 质量披制絵麦程咅施T班组质量自检1班组之间工序交接互检质量检查员专检华西监理检查验收质监站、业主及有关主管单位验收成品保护资料整理、交工存档'
