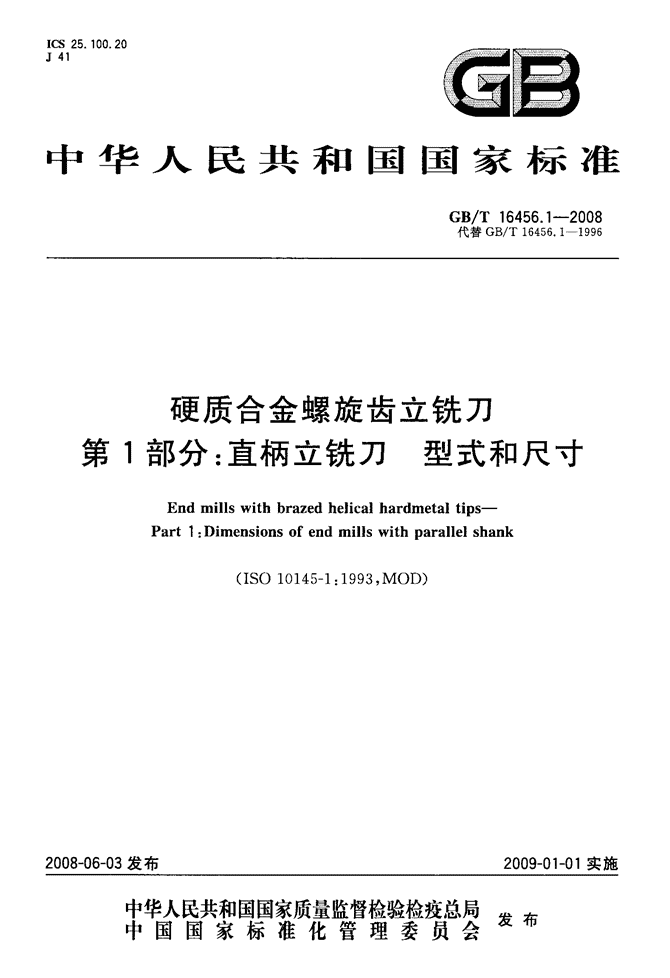

'ICS25．100．20J41囝雪中华人民共和国国家标准GB／T16456．1—2008代替GB／T16456．11996硬质合金螺旋齿立铣刀第1部分：直柄立铣刀型式和尺寸Endmillswithbrazedhelicalhardmetaltips—Part1：Dimensionsofendmillswithparallelshank2008-06-03发布(ISO10145—1：1993，MOD)2009—0卜01实施丰瞀徽紫黼警糌瞥翼发布中国国家标准化管理委员会仅1” 前言GB／T16456．卜一2008GB／T16456((硬质台金螺旋齿立铣刀》分为四个部分：——第1部分：直柄立铣刀型式和尺寸}——第2部分：7：24锥柄立铣刀型式和尺寸；——第3部分：莫氏锥柄立铣刀型式和尺寸；——第4部分：技术条件。本部分为GB／T16456的第l部分。本部分修改采用ISO10145—1：1993((焊接硬质合金螺旋齿立铣刀第1部分：直柄立铣刀尺寸》(英文版)。本部分根据ISO10145—1：1993重新起草。本部分与Is0101451；1993相比有下列技术差异和编辑性修改：——规范性引用文件中的国际标准用我国国家标准替代；——取消了国际标准的前言；——“本国际标准”改为“本标准”；——增加了符号一章；——增加了标记示例。本部分是对GB／T16456．1一1996《硬质合金螺旋齿立铣刀第1部分：直柄立铣刀型式和尺寸》的修订。本部分与GB／T16456．1一l996相比主要变化如下：——修改了规范性引用文件。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会(SAC／TC91)归口。本部分起草单位：河南一工工具有限公司、成都工具研究所。本部分主要起草人：赵建敏、沈士昌、孔春艳、潘爱国、樊荚杰、王掉林、丁连智、于会义。本部分所代替标准的历次版本发布情况为：——GB／T16456．11996。 范围硬质合金螺旋齿立铣刀第1部分：直柄立铣刀型式和尺寸GB／T16456．1—2008GB／T16456的本部分规定了普通直柄和削平直柄的硬质合金螺旋齿立铣刀的型式和尺寸。本部分适用于≠12mm叫40mm的普通直柄和削平直柄的硬质合金螺旋齿立铣刀。2规范性引用文件下列文件中的条款通过GB／T16456的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本使用于本部分。GB／T6131．1铣刀直柄第1部分：普通直柄的型式和尺寸(GB／T6131．12006，ISO3338—1：1996。IDT)GB／T6131．2铣刀直柄第2部分：削平直柄的型式和尺寸(GB／T6131．22006，ISO3338—1：2000，MOD)3符号d——立铣刀直径；d。——立铣刀柄部直径；卜立铣刀刃部长度；L⋯立铣刀总长。4型式和尺寸4．1立铣刀的型式和尺寸按图1和表1；柄部尺寸和偏差分别按GB／T6131．1和GB／T6131．2的规定。A型图1B型 GB／T16456．1—2008表1单位为毫米dLk12d1牟2o基本尺寸极限偏差2075122580258816上216o3295329720401054011125501214012032501305014040631534．2标记示例直径d一32mm，总长L=120mm的A型立铣刀：硬质合金螺旋齿直柄立铣刀A32>：12016456．12008。2'
