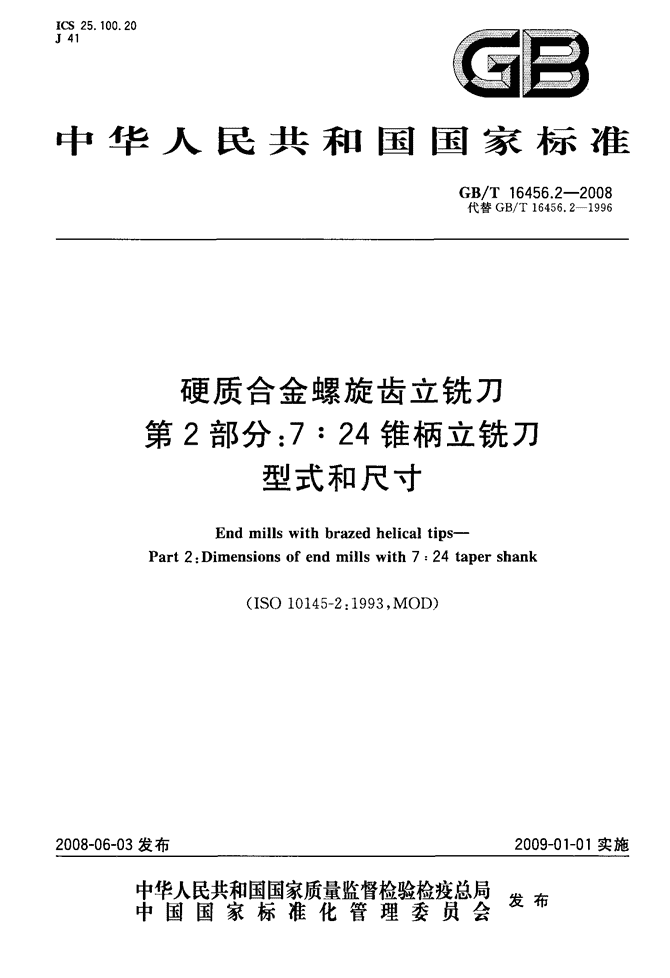

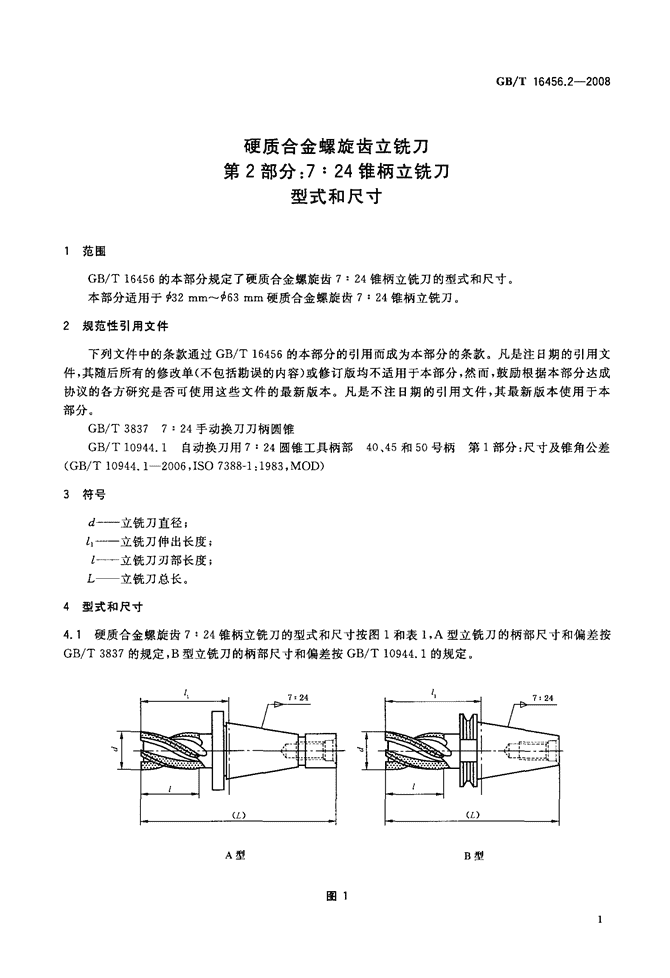

'ICS25．100．20J41囝园中华人民共和国国家标准GB／T16456．2—2008代替GB／T16456．21996硬质合金螺旋齿立铣刀第2部分：7：24锥柄立铣刀型式和尺寸Endmillswithbrazedhelicaltips—Part2：Dimensionsofendmillswith7：24tapershank2008-06-03发布(IS010145—2：1993，MOD)2009—01_01实施宰瞀鳃鬻瓣警糌瞥星发布中国国家标准化管理委员会仪1” 前言GB／T16456．2—2008GB／T16456((硬质合金螺旋齿立铣刀》分为四个部分：一第1部分：直柄立铣刀型式和尺寸；第2部分：7：24锥柄立铣刀型式和尺寸；第3部分：奠氏锥柄立铣刀型式和尺寸；一第4部分：技术条件。本部分为GB／T16456的第2部分。本部分修改采用ISO10145—2：1993((焊接硬质合金螺旋齿立铣刀第2部分：7：24锥柄立铣刀尺寸》(英文版)。本部分根据ISO10145—2：1993重新起草。本部分与ISO10145—2：1993相比有下列技术差异和编辑性的修改：规范性引用文件中的国际标准用我国国家标准替代；一取消了国际标准的前言；一“本国际标准”改为“本标准”；增加了符号一章；-，-一增加了标记示例。本部分是对GB／T16456．2--1996((硬质合金螺旋齿立铣刀第2部分：7：24锥柄立铣刀型式和尺寸》的修订。本部分与GB／T16456．21996相比主要变化如下：修改了规范性引用文件。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会(SAC／TC91)归口。本部分起草单位：河南一工工具有限公司、成都工具研究所。本部分主要起草人：赵建敏、沈士昌、孔春艳、潘爱国、樊英杰、王焯林、丁连智、王振宇、于会义。本部分所代替标准的历次版本发布情况为：～GB／T16456．21996。 1范围硬质合金螺旋齿立铣刀第2部分：7：24锥柄立铣刀型式和尺寸GB／T16456．2—2008GB／T16456的本部分规定了硬质合金螺旋齿7：24锥柄立铣刀的型式和尺寸。本部分适用于≠32mm一63mm硬质合金螺旋齿7：24锥柄立铣刀。2规范性引用文件下列文件中的条款通过GB／T16456的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本使用于本部分。GB／T38377：24手动换刀刀柄圆锥GB／T10944．1自动换刀用7：24圆锥工具柄部40、45和50号柄第1部分：尺寸及锥角公差(GB／T10944．12006，ISO7388—1：1983，MOD)3符号d一一立铣刀直径；z，一一立铣刀伸出长度；l--一立铣刀刃部长度；L——立铣刀总长。4型式和尺寸4．1硬质合金螺旋齿7：24锥柄立铣刀的型式和尺寸按图1和表1，A型立铣刀的柄部尺寸和偏差按GB／T3837的规定，B型立铣刀的柄部尺寸和偏差按GB／T10944．1的规定。A型图1B型 GB／T16456．2—2008表1单位为毫米A型B型df40号圆锥50号圆锥40号圆锥50号圆锥土3k12oZ1ZlZ1fl-_3L-_3L-_3L+3Lo4084177．491159．43Z5094187．4101169．45094187．4103229．81011694107208754063107200．4116242．8114182．4120221．755094187．4103229．8101169．4107208．755080124217．4133259．8131199．4137238．7563116242．8120221．7563100153179．8157258．754．2标记示例直径d=40mm，总长L一187．4mm的A型立铣刀：硬质合金螺旋齿7：24锥柄立铣刀A40×187．416456．2z008。2'
