GBT16649.10-2002识别卡带触点的集成电路卡第10部分：同步卡的电信号和复位应答.pdf 9页

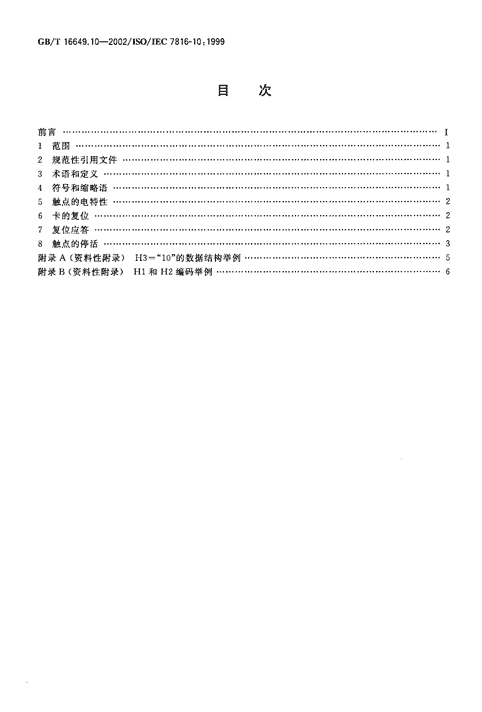

'ICS35.240.15L64石日中华人民共和国国家标准GB/T16649.10-2002八SO/IEC7816-10:1999识别卡带触点的集成电路卡第10部分:同步卡的电信号和复位应答Identificationcards-Intergratedcircuit(s)cardswithcontacts-Partl0:Electronicsignalsandanswertoresetforsynchronouscards(ISO/IEC7816-10:1999,IDT)www.bzfxw.com2002-12-04发布2003-05-01实施中华人民共和国发布国家质量监督检验检疫总局 GB/T16649.10-2002/ISO/IEC7816-10:1999目次前言1范围·········································································································⋯⋯2规范性引用文件·····················。·······························································⋯⋯““““3术语和定义················。······。····································································⋯⋯4符号和缩略语···········································································。。······················⋯⋯5触点的电特性···················，········································································⋯⋯6卡的复位·······································。·。··························································⋯⋯7复位应答·········。······················································································。⋯⋯8触点的停活······································································································⋯⋯附录A(资料性附录)H3="10”的数据结构举例············································............⋯⋯附录B(资料性附录)H1和H2编码举例····。···············································⋯⋯”‘.””’‘www.bzfxw.com GB/T16649.10-2002/ISO/IEC7816-10:1999oil吕GB/T16649《识别卡带触点的集成电路卡》分为十个部分:—第I部分:物理特性;—第2部分:触点的尺寸和位置;—第3部分:电信号和传输协议;—第4部分行业间交换用命令;—第S部分:应用标识符的国家编号体系和注册规程;—第6部分:行业间数据元;—第7部分:用于结构化卡查询语言((SCQL)的行业间命令;—第8部分:与安全相关的行业间命令;—第9部分:附加的行业间命令和安全属性;—第10部分:同步卡的电信号和复位应答。本部分为GB/T16649的第10部分。本部分等同采用国际标准ISO/IEC7816-10:1999《识别卡带触点的集成电路卡第10部分:同步卡的电信号和复位应答》。为便于使用，对于ISO/IEC7816-10:1999，本部分还做了下列编辑性修改:a)"ISO/IEC7816的本部分”改为“本部分”;b)删除ISO/IEC7816-10:1999的前言和介绍本部分的附录R,附录B是资料性的附录。本部分由中华人民共和国信息产业部提出本部分由中国电子技术标准化研究所归口。本部分起草单位:中国电子技术标准化研究所。本部分主要起草人:金倩、冯敬、蔡怀忠。www.bzfxw.com GB/T16649.10-2002/ISO/IEC7816-10:1999识别卡带触点的集成电路卡第10部分:同步卡的电信号和复位应答范围GB/T16649的本部分规定了同步传输的集成电路卡和接口设备(例如终端)之间的功率、信号结构和复位应答的结构除非在本部分中另有声明，GB/T16649.3的规定适用于本部分。本部分还涵盖了集成电路卡的信号速率、操作条件和通信本部分规定了同步卡的两种类型:类型1和类型2规范性引用文件下列文件中的条款通过GB/T16649的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分GB/T3453数据通信基本型控制规程GB/T14916识别卡物理特性(GB/T14916-1994,idtISO/IEC7810:1985)GB/T16649.2识别卡带触点的集成电路卡第2部分:触点的尺寸和位置(GB/T16649.2-1996,idtISO/IEC7816-2:1988)GB/T16649.3识别卡带触点的集成电路卡第3部分:电信号和传输协议(GB/T16649.3-1996,idtISO/IEC7816-3:1989)ISO/IEC7816-4信息技术识别卡带触点的集成电路卡第4部分:行业间交换用命令ISO/IEC7816-4/补篇1信息技术识别卡带触点的集成电路卡第4部分:行业间交换用命令补篇1:APDU报文结构上的安全报文交换的影响术语和定义下列术语和定义适用于本部分接口设备interfacewww.bzfxw.comdevice在操作期间与集成电路卡电连接的终端、通信设备或机器。符号和缩略语下列符号适用于本部分:状态H高状态逻辑电平状态L低状态逻辑电平状态Z传号(如GB/T3453中定义)状态A空号(如GB/T3453中定义)`XY,十六进制符号，相当于基数为16的XY GB/T16649.10-2002/ISO/IEC7816-10:1999触点的电特性51触点分配除GB/T16649.2中分配的那些触点外，触点C4被分配给类型2同步卡作为其功能代码(FCB)使用FCB与RST相关联使用以便于指出卡中执行命令(如复位、读或写)的类型5.2电压和电流值电压和电流值与GB/T16649.3中定义的A类操作条件下的电压和电流值相同FCB触点(类型2同步卡)的电特性与RST触点的电特性相同.5.3卡类型选择接口设备以类型1或类型2操作条件开始，若卡不提供复位应答，或提供不一致的应答(见7.4).则接口设备应停活触点，并在延迟至少10m。后，可以应用其他的操作条件.6卡的复位6.1类型1同步卡接口设备设置所有的线为状态L(见图1)。然后给VCC加电，将VPP置为空闲状态，CLK和RST保持在状态L,1/O在接口设备端被置为接收模式;RST从状态L转换到状态H并维持状态H至少50I"S(t,z)I然后又返回到状态L最大下降/上升时间为。.5JAS(图1和图2中的t,和t.)在从复位信号的上升沿结束时开始，间隔t,。后，时钟脉冲被应用。时钟脉冲在状态H的持续期可以是从10Ks到50"之间的任何值;在复位到高状态期间，仅允许有一个时钟脉冲。CLK下降沿和RST下降沿之间的时间间隔为t=.当CLK在状态L时，所获得的第一个数据位作为1/O上的应答，并且在RST下降沿间隔t13后有效6.2类型2同步卡接口设备设置所有的线为状态L(见图2).然后给VCC加电，将VPP置为空闲状态，CLK,RST和FCB保持在状态L,1/O在接口设备端被置为接收模式。在从VCC的上升沿结束时开始，间隔t20后，时钟脉冲被应用。时钟脉冲的持续期为tzs。在时钟脉冲的上升沿之后，至少在时间tzz期间FCB应维持在状态L当CLK在状态L时，所获得的第一个数据位作为1/O上的应答，并且在从CLK下降沿间隔t27后有效。当FCB被置为状态H时，每一个时钟脉冲都允许在1/O上读下一个数据位7复位应答在同步传输中，位序列在1/O线路上以与CLK时钟信号同步的半双工模式传输。7.1时钟频率和位速www.bzfxw.com率1/O线路上的位速率与接口设备在CLK上传输的时钟频率具有线性关系，例如7kHz的时钟频率对应7kbit/s.下降/上升时间的最大值为。.5ks(图1和图2中的t和t,)对应于类型1的卡—可以使用任何低于50kHz的频率。对应于类型2的卡—可以使用任何低于280kHz的频率7.2复位应答报头的结构复位操作导致一来自卡的应答，该应答包含一从卡传送到接口设备的报头报头具有32位的固定长度，并从两个8位的强制域—Hl和H2开始。按时间顺序排列的信息位的传输次序应与位标识bl到b32一致，并且首先传送最低有效位。与每2 GB/T16649.10-2002/ISO/IEC7816-10:1999个信息位对应的数字的含义如下:—。表示对应于状态A的一个单元(空号);—1表示对应于状态Z的一个单元(传号)。7.3报头的定时7.3.1类型1同步卡在复位过程后，见6.1,输出信息由时钟脉冲控制第一个时钟脉冲在RST的下降沿结束后的10ps到100ps(t,,)之间被应用。时钟脉冲状态H的持续期可以是从10I"s到50ps(t,s)之间的任何值;状态L的持续期可以是从10ps到100ps(t,,)之间的任何值。第一个数据位如6.1所定义获得。第二个数据位和后续数据位在从CLK的下降沿间隔的t,?之后是有效的。因此可以从后续时钟脉冲的上升沿采样以得到数据位7.3.2类型2同步卡在复位过程后，见6.21输出信息由时钟脉冲控制。第一个时钟脉冲在从FCB的上升沿间隔t2;被应用。时钟脉冲状态H的持续期为t2s，状态L的持续期至少为1ps(t26),第一个数据位如6.2所定义获得.第二个数据位和后续数据位在CLK为低时在1/O上获得，并且在时间t27(从CLK的下降沿算起)和时钟的下一个下降沿之间有效。因此可以从后续时钟脉冲的上升沿采样以得到数据位。7.4报头的数据内容报头由四个域(H1到H4)组成并允许早期决定卡和接口设备是否兼容。若不兼容，根据第8章，触点应被释放。第一个域H1编码协议类型。编码的值和对应协议类型在表1中规定。表1H1编码b8b7b665646362bl含义00000000不使用0x0xx000为ISO/IECJTC1/SC17定义的协议保留登记管理机构分配的H1和H2的结构和xXXxxxx1编码11111111未使用其他值专有的第二个域H2编码域H1中的协议类型编码的参数。如果H1一‘x0"(x=1,...,7),H2的值由ISO/IECJTCI/SC17分配。H3和H4的规定超出本部分的范围触点的停活www.bzfxw.com当信息交换终止或异常中断(卡无反应或没有检测到卡)时，电触点应被停活。接口设备对触点的停活应由下列连续操作组成(RST已在状态L):—CLK状态L;—FCB状态L(类型2卡);—VPP停活;—I/O状态A;—VCC停活 GB/T16649.10-2002八SO/IEC7816-10:1999vc。一/一仁气!5psSNStz}>0.3pstzs)l月st廷D.5Nstzz)0.5pstzs)l.5pstzr50.5尸slf毛0.5户5图2类型2同步卡的复位 GB/T16649.10-2002/ISO/IEC7816-10:1999附录A(资料性附录)H3="10”的数据结构举例域H3和H4的作用与GB/T16649.3中提到的历史字节相似。被置为“10”的第三个域H3连同域H4见ISO/IEC7816-4)可以定义后续数据结构。图A.1示出了一个在卡和接口设备之间的接口中所见的同步卡的存储器的独立结构的普通应用例子。它包含下列域:—ATR;—ATR数据区;—UIR(目录)数据区;—应用数据区;—扩展区域ATR人1R-DSDII2-DSAPPL-DSE抓图A.1H3="10”的数据结构举例www.bzfxw.com GB/T16649.10-2002/ISO/IEC7816-10:1999附录B(资料性附录)Hl和H2编码举例表B.1HI的编码6867b665b463b26l含义00000000不使用为ISO/IEC协议保留,H2的结构和编码0xxx0000为ISO/IEC保留H1和H2的结构和编码按照本表和表20xxx0010为ISO/IEC协议保留Ixxx0010行业特定协议芯片行业的登记管理机构分配的Hl和xxxxxxx1H2的结构和编码11111111未使用其他值H1和H2的专有结构和编码表B.2H2的编码(H1的b4-b1=2)6867b665b463b2bl含义1xxxxxxxRFU数据单元的数目，在b7-64编码00000xxx未指出00001xxx12800010xxx25600011xxx51200100xxx102400101xxx204800110xxx4096001www.bzfxw.com111xxxRFU用2’位表示数据单元的长度，在63-bl0xxxxxxx中编码(例如011=8位=I字节)'
