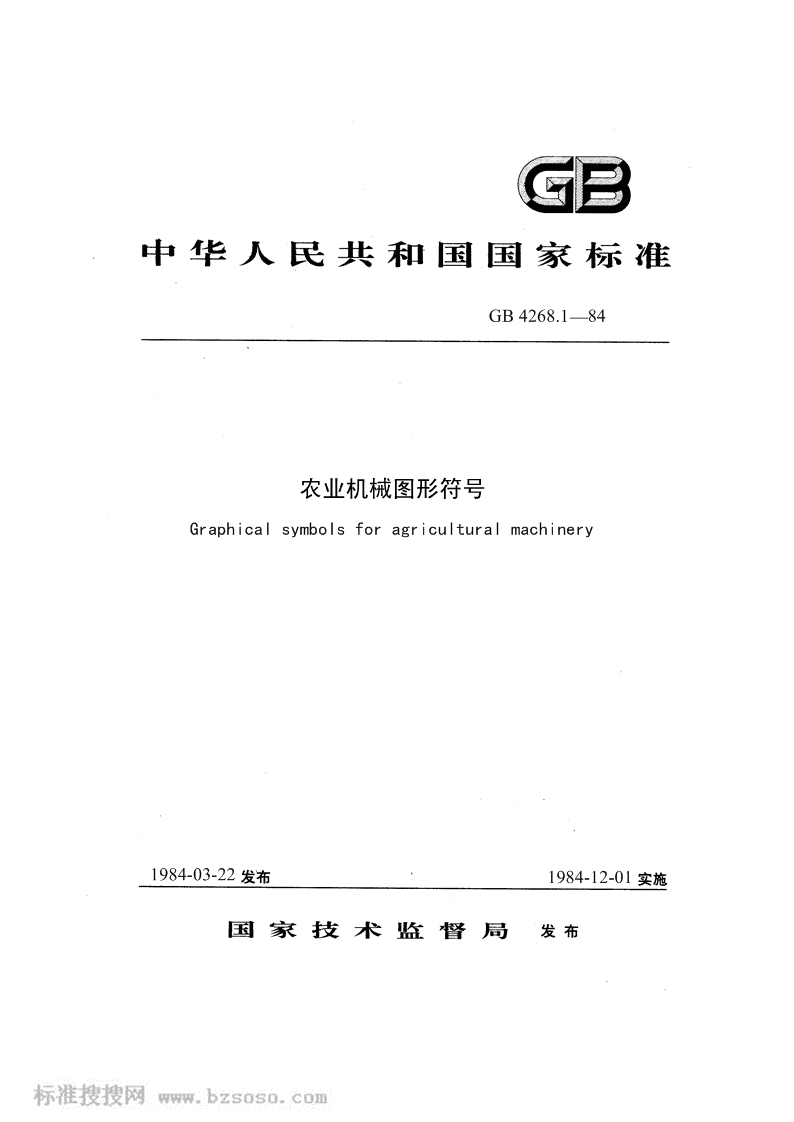

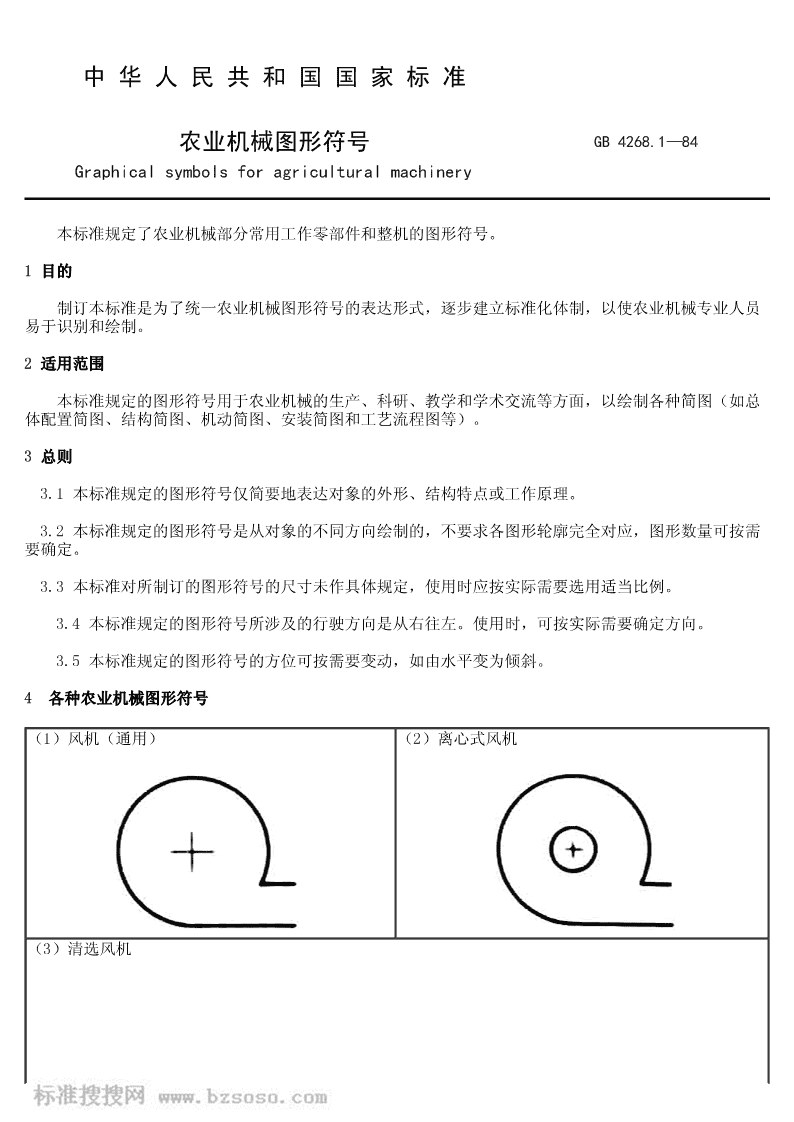

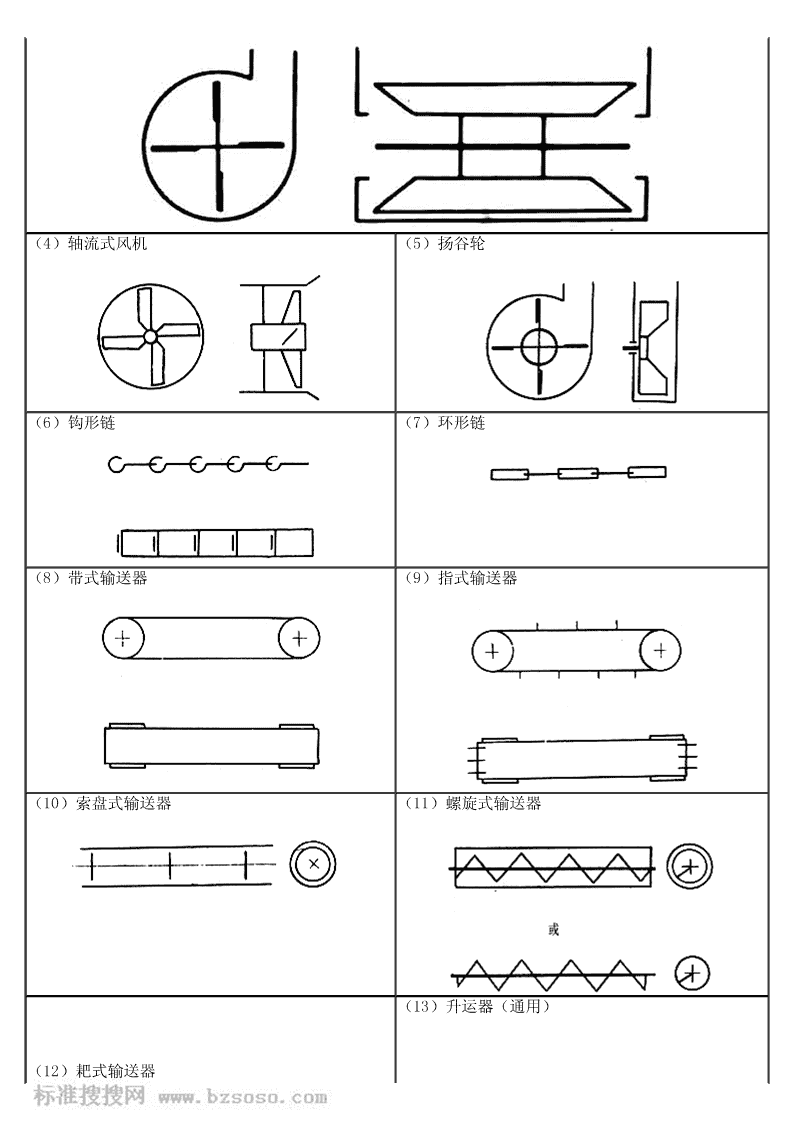

'GB4268.1—84农业机械图形符号Graphicalsymbolsforagriculturalmachinery1984-03-221984-12-01 中华人民共和国国家标准农业机械图形符号GB4268.1—84Graphicalsymbolsforagriculturalmachinery本标准规定了农业机械部分常用工作零部件和整机的图形符号。1目的制订本标准是为了统一农业机械图形符号的表达形式，逐步建立标准化体制，以使农业机械专业人员易于识别和绘制。2适用范围本标准规定的图形符号用于农业机械的生产、科研、教学和学术交流等方面，以绘制各种简图（如总体配置简图、结构简图、机动简图、安装简图和工艺流程图等）。3总则3.1本标准规定的图形符号仅简要地表达对象的外形、结构特点或工作原理。3.2本标准规定的图形符号是从对象的不同方向绘制的，不要求各图形轮廓完全对应，图形数量可按需要确定。3.3本标准对所制订的图形符号的尺寸未作具体规定，使用时应按实际需要选用适当比例。3.4本标准规定的图形符号所涉及的行驶方向是从右往左。使用时，可按实际需要确定方向。3.5本标准规定的图形符号的方位可按需要变动，如由水平变为倾斜。4各种农业机械图形符号（1）风机（通用）（2）离心式风机（3）清选风机 （4）轴流式风机（5）扬谷轮（6）钩形链（7）环形链（8）带式输送器（9）指式输送器（10）索盘式输送器（11）螺旋式输送器（13）升运器（通用）（12）耙式输送器 （14）刮板式升运器（15）斗式升运器（16）夹持式禾秆输送器（17）冲孔筛（通用）（18）鱼鳞筛注：“＋”字代表圆孔、长孔等。 （19）编织筛（20）金属履带（21）橡胶履带（22）轮子（通用)（23）驱动胶轮（24）导向胶轮（25）水田叶轮（26）旱地铁轮（27）自位铁轮 （28）自位胶轮（29）铧式犁体（30）栅条犁体（31）耕耙犁体（32）暗沟犁（33）小前犁（34）圆盘犁刀（35）旋耕刀滚 （36）钉齿耙（37）圆盘耙组（38）缺口圆盘耙组（39）星形耙组 （40）直轧滚（41）螺旋轧滚（43）滑刀式开沟器（42）V型镇压器 （44）双圆盘式开沟器（45）锄式开沟器（46）芯铧式开沟器（47）直管式导种管（49）漏斗式导种管（48）卷片式导种管 （50）波纹式导种管（51）外槽轮式排种器（52）气吸式排种器（53）型孔轮排种器（54）型孔盘排种器 （55）梳齿式排种器（56）磨盘式排种器（57）梳式秧爪排（58）夹式秧爪排（59）转盘齿条式移箱器 （60）秧船底板（61）秧箱（62）单翼除草铲（63）双翼除草铲（64）单头松土铲（65）双头松土铲（66）凿形松土铲（67）培土器 （68）旋涡式喷头（69）转盘式喷头（70）弥雾喷头（71）喷粉喷头（72）可调节式喷枪（73）远射程喷枪（75）隔膜泵（74）唧筒 （76）空气室（77）往复式切割器（78）回转式切割器（79）板式拨禾轮（81）拨禾星轮（80）偏心拨禾轮 （82）八角星轮（83）逐稿轮（84）扶禾器（85）摆环装置（86）阶梯抖动板 （87）平台式逐稿器（88）键式逐稿器（89）齿带式拾禾器（90）弹齿式拾禾器（91）扒指式拾禾器(扒指式喂入输送） （92）玉米拉茎辊（焊件）（铸件）（93）玉米摘穗辊（94）玉米剥苞叶辊（铸铁）（95）玉米剥苞叶辊（橡胶） （97）弓齿式脱粒滚筒（96）纹杆式脱粒滚筒（98）杆齿式脱粒滚筒（99）栅格凹板（100）窝眼选粮筒（101）旋风分离器（102）皮辊轧花装置（103）毛刷式锯齿轧花剥绒装置 （104）盘式磨粉机*（105）锥式磨粉机**（106）辊式磨粉机*(光辊)（107)辊式磨粉机（齿辊）（108）胶辊砻谷机（109）砂盘砻谷机（111）铁辊碾米机（110）离心砻谷机 （112）砂辊碾米机（113）铁筋砂辊碾米机（114）立式碾米机（115）小型螺旋榨油机（116）单轴后卸式挂车 （117）双轴自卸式挂车（118）离心泵（119）涡壳式混流泵 （120）导叶式混流泵（121）轴流泵（122）长轴深井泵（123）潜水电泵（124）水轮泵 （125）折射式喷头（126）摇臂式喷头（127）锤片式粉碎机* （128）爪式粉碎机(129）劲锤式粉碎机（130）滚筒式切刀 （131）圆盘式切刀（132）甩式切刀（133）环模压粒机（134）平模压粒机 （135）立式搅拌机（136）卧式搅拌机（137）鸡笼（138）乳头式饮水器（140）食槽（139）水槽 （141）鸡用杯式饮水器（142）钟式饮水器（143）食盘（144）清粪器（146）出雏器（145）贮料塔 （147）孵化器（148）育雏保温伞（149）猪用杯式饮水器（150）鸭嘴式饮水器（151）奶用真空泵（152）奶用真空罐 （153）集乳器（154）奶杯（155）奶桶（156）真空调节器（157）脉动器（158）牛奶计量器 （159）乳脂分离器（160）剪毛机剪头（161）磨刀盘附录A农业机械图形符号的画法规定 （补充件）A.1本标准就采用的线型规定如下表：序号名词线型粗度表达对象零部件轮廓，管道，心轴，1粗实线b销轴和皮带等2加粗实线2b轴和杆件等3细实线≤b/2回转中心的“＋”和绳索等4波浪线≤b/2断开部分轮廓链轮、链条，回转轴线和运5点划线≤b/2动轨迹6双点划线≤b/2运动起迄位置注：b＝0.5～1.4毫米，可按图形大小选用适当粗度。A.2允许采用《GB128─74机械制图图样画法》中有关简化画法。A.3回转中心以“＋”表示。凡直径小于或等于3毫米的圆可不画“＋”字。A.4轴和杆件表现为圆的图形可省略。A.5回转体零部件表现为非圆的图形可不画轴线。A.6表达零部件出入孔道时，可不封口。对于敞开容器则要求封口。附录B农业机械图形符号的应用图例（参考件）参看图B1～B6。 图B12BF-24A型24行施肥播种机结构简图 图B2悬挂四铧犁机动简图图B3东风ZKB-5型自走式谷物联合收割机 总体配置简图（尺寸省略）图B4潜水电泵安装简图 图B59SJ-1.5型饲料加工机组工艺流程图1—进料斗;2—磁选器;3—粉碎机;4—暂贮仓;5—计量器;6—螺旋输送器;7—立式搅拌机;8—升运器;9—贮料塔图B6提桶式挤奶机系统图'
