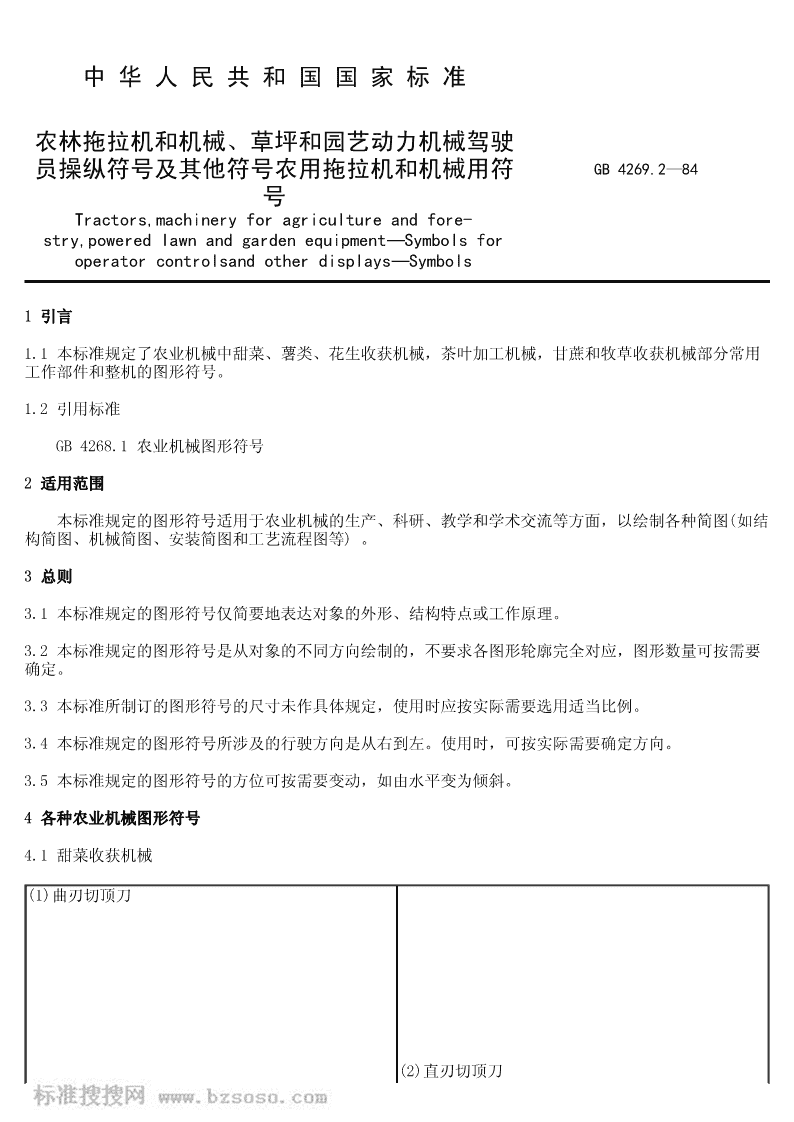

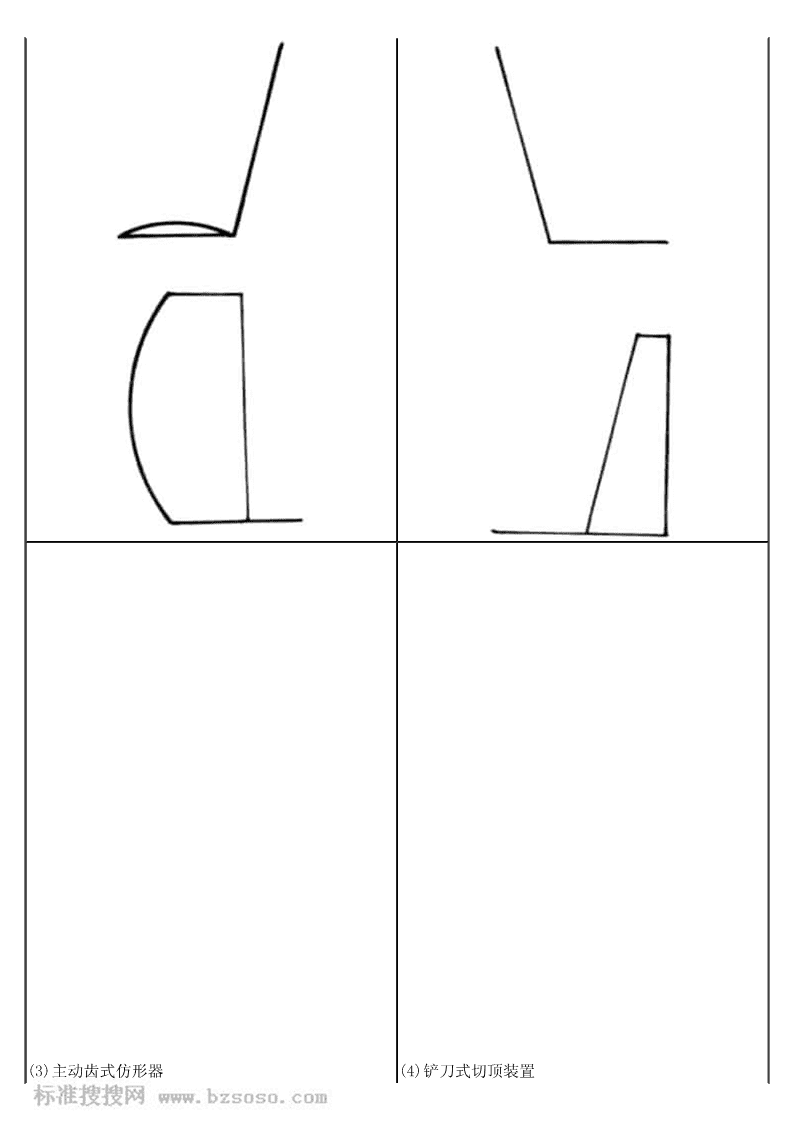

'GB4269.2—84农林拖拉机和机械、草坪和园艺动力机械驾驶员操纵符号及其他符号农用拖拉机和机械用符号Tractors,machineryforagricultureandfore-stry,poweredlawnandgardenequipment─Symbolsforoperatorcontrolsandotherdisplays─Symbols1984-03-231984-12-01 中华人民共和国国家标准农林拖拉机和机械、草坪和园艺动力机械驾驶员操纵符号及其他符号农用拖拉机和机械用符GB4269.2—84号Tractors,machineryforagricultureandfore-stry,poweredlawnandgardenequipment─Symbolsforoperatorcontrolsandotherdisplays─Symbols1引言1.1本标准规定了农业机械中甜菜、薯类、花生收获机械，茶叶加工机械，甘蔗和牧草收获机械部分常用工作部件和整机的图形符号。1.2引用标准GB4268.1农业机械图形符号2适用范围本标准规定的图形符号适用于农业机械的生产、科研、教学和学术交流等方面，以绘制各种简图(如结构简图、机械简图、安装简图和工艺流程图等)。3总则3.1本标准规定的图形符号仅简要地表达对象的外形、结构特点或工作原理。3.2本标准规定的图形符号是从对象的不同方向绘制的，不要求各图形轮廓完全对应，图形数量可按需要确定。3.3本标准所制订的图形符号的尺寸未作具体规定，使用时应按实际需要选用适当比例。3.4本标准规定的图形符号所涉及的行驶方向是从右到左。使用时，可按实际需要确定方向。3.5本标准规定的图形符号的方位可按需要变动，如由水平变为倾斜。4各种农业机械图形符号4.1甜菜收获机械(1)曲刃切顶刀(2)直刃切顶刀 (3)主动齿式仿形器(4)铲刀式切顶装置 (5)被动滑掌式仿形器(6)长滑掌式仿形器（与挖掘器配套）（与圆盘切顶刀配套）(7)栅格式切顶刀(8)根头清理器 (9)胶条式根头清理器(10)螺旋胶条式根头清理器(12)闭式叉形挖掘器(11)开式叉形挖掘器 (13)铲形挖掘器(14)盘形挖掘器（15）齿盘形挖掘器 4.2薯类收获机械(1)抛掷轮(2)转筒式升运分离器 (3)块根清理器(4)挖掘铲(5)刨丝切片装置 4.3花生收获机械(1)挖掘铲(2)挖掘犁(4)橡胶筒式剥壳装置(3)胶条剥壳滚筒 (5)铺放滑条4.4茶叶加工机械(1)炒手(2)炒茶锅(3)炒刷(4)杀青锅 (5)揉盘(6)百叶链(7)出茶轮(8)拣床 (10)杠杆加压机构(9)丝杆加压机构 4.5甘蔗收获机械(1)剥叶滚筒(2)切段刀(3)螺旋扶倒器 (4)切梢圆盘刀与拨梢轮(5)切梢装置4.6牧草收获机械(1)畜力割草机 (2)半悬挂割草机(3)悬挂割草机(4)坡地割草机(6)直角平行杆式搂草机(5)旋转式割草机 (7)斜置平行杆式搂草机(8)指轮式搂草机(10)旋转式搂（摊）草机(9)横向搂草机 (11)水平旋转式搂草机(12)链齿式搂草机(14)甩刀式捡拾切碎集垛机(13)自动捡拾草捆运输车 (15)耙杆式捡拾切碎集垛机(16)牧草碾折辊(17)翻草器(18)草叉 (19)打捆针(20)打结钳附录A农业机械图形符号的画法规定（补充件）A.1本标准就采用的线型规定如下表：序号名词线型宽度表达对象零部件轮廓、管道、心轴、销轴和皮带1粗实线b等2加粗实线2b轴和杆件等3细实线＜b/2回转中心的“+”和绳索等4波浪线＜b/2断开部分轮廓 链轮、链条、轴线（如对称、回转和作5点划线＜b/2物行）和运动轨迹6双点划线＜b/2运动起迄位置注：b＝0.5～1.4mm，可按图形大小选用适当宽度。A.2允许采用GB4458.1─84《机械制图图样画法》中有关简化画法。A.3回转中心以“+”表示。凡直径小于或等于3mm的圆可不画“+”。A.4轴和杆件表现为圆的图形可省略。A.5回转体零部件表现为非圆的图形可不画轴线。A.6表达零部件出入孔道时可不封口。对于敞开容器则要求封口。附录B农业机械图形符号的应用图例（参考件）图B1甜菜削叶切顶工艺流程图 图B2甜菜挖掘收获机结构图 图B3茶叶揉捻机结构图 图B4茶叶烘箱结构图图B5整杆式甘蔗联合收获机工艺流程图B6牧草切割调制铺条工艺流程图图B7活塞式捡拾压捆机结构图'
