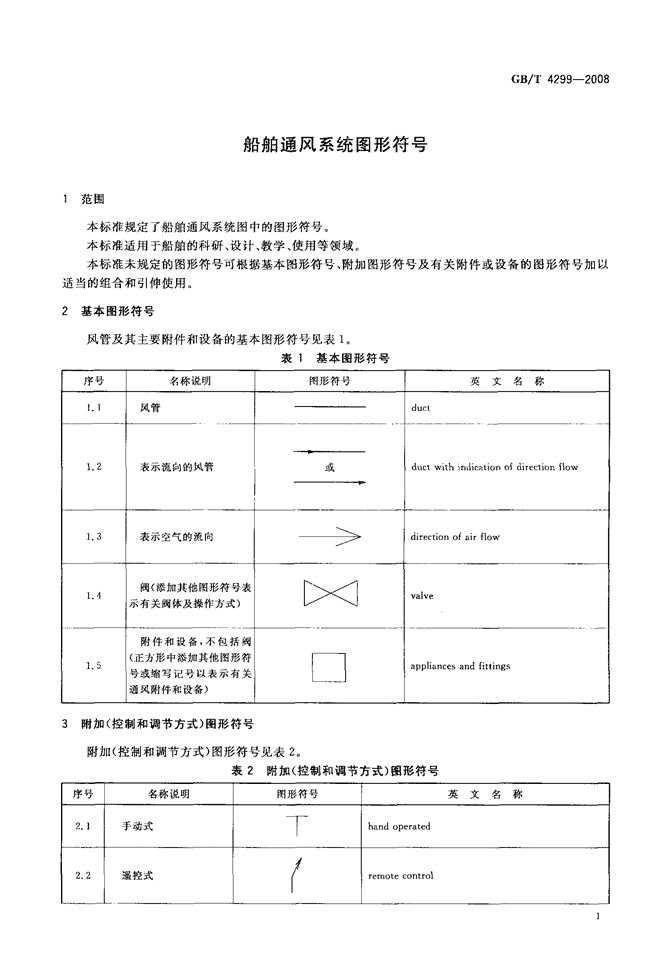

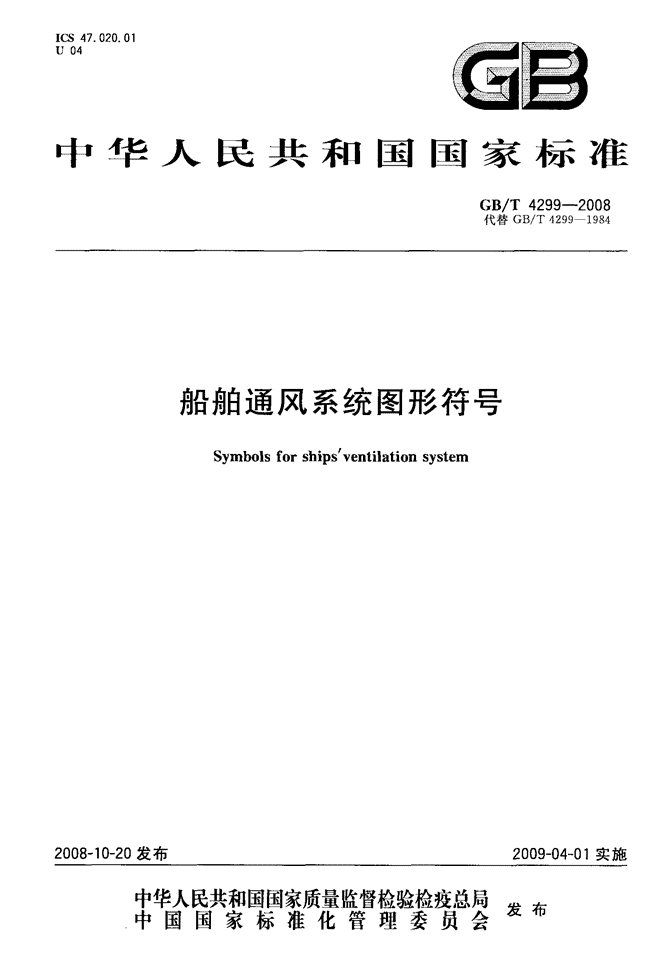

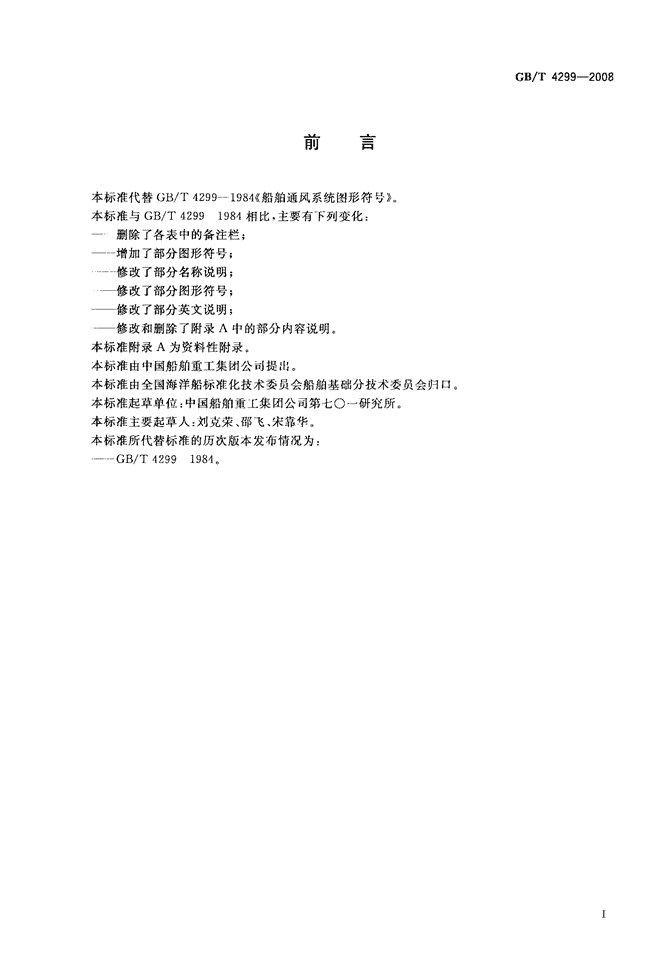

'ICs47．020．01U04囝雷中华人民共和国国家标准GB／T4299--2008代替GB／T429919842008-10-20发布船舶通风系统图形符号Symbolsforships7ventilationsystem2009-04-01实施宰瞀粥紫瓣訾箍警瞥星发布中国国家标准化管理委员会捉19 刖盂本标准代替GB／T42991984((船舶通风系统图形符g-》。本标准与GB／T42991984相比，主要有下列变化：删除了各表中的备注栏；增加了部分图形符号；修改了部分名称说明；修改了部分图形符号；——修改了部分英文说明；修改和删除了附录A中的部分内容说明。本标准附录A为资料性附录。本标准由中国船舶重工集团公司提ffj。本标准由全国海洋船标准化技术委员会船舶基础分技术委员会归口。本标准起草单位：中国船舶重工集团公司第七。一研究所。本标准主要起草人：刘克荣、邵飞、宋靠华。本标准所代替标准的历次版本发布情况为：——GB／T42991984。GB／T4299--2008 船舶通风系统图形符号GB／T4299--20081范围本标准规定了船舶通风系统图中的图形符号。本标准适用于船舶的科研、设计、教学、使用等领域。本标准未规定的图形符号可根据基本图形符号、附加图形符号及有关附件或设备的图形符号加以适当的组合和引伸使用。2基本图形符号风管及其主要附件和设备的基本图形符号见表1。表1基本图形符号序号名称说明图形符号英文名称I．1风管duct-。—-—-■■---·-·----------一1．2表示流向的风管或ductwithindicationofdirectionflow—。。。。。。。。。。。。。。。1。。1”-——一13表示空气的流向—今directionofairflow阀(添加其他图形符号表[Ⅺvalve1．4示有关阀体及操作方式)附件和设备，不包括阀(正方形中添加其他图形符]appliancesandfittings1．5L—．——J号或缩写记号以表示有关通风附件和设备)3附加(控制和调节方式)图形符号附加(控制和调节方式)图形符号见表2。表2附加(控制和调节方式)图形符号序号名称说明罔形符号英文名称2．1手动式厂handoperated2遥控式{ GB／T4299--2008表2(续)序号名称说明图形符号英文名称电机驱动式(改动圈内2．3字母以表达类似的其他庀、-一一U驱动方式)2．4机械自动式丫mechanicalautomate4风管及其连接的图形符号风管及其连接的图形符号见表3。表3风管及其连接的图形符号序号名称说明图形符号英文名称3．1不连接的交叉风管’’’。。’。。1。‘L。’一crossingduct，notconnected3．2连接的交叉风管+crossingductsconnected3．3三通风管—上teeduct34挠性接管—厂、rflexibleduct3．5变形接头—广习一Joint，change。fshapeL纠36变径接头—口一】oint，changeofdimensions37法兰接头____________一--__-____-_●一Joint，flanged38风管通过水密隔壁+bulkheadcrossing，watertight上3．9风管通过非水密隔壁————===——一bulkheadcrossing，nonwatertight2 表3(续)CB／T4299--2008序号名称说明图形符号英文名称310风管通过防火隔壁—卜bulkheadcrossing，fireproof311风管上行<厶dduet，directedupwards312风管下行了咿duct，directeddownwards5阀的图形符号阀的图形符号见袭4。表4阀的图形符号序号名称说明图形符号英文名称j乙一d．1通风闸阀(手动)出gatevalve(handoperated)科。导4．2通风蝶阀(手动)L∑butterflyvalve(handoperated)纠”4．3通风直角截止阀(手动)枣stopvalve，angle(handoperated)注1：其他操作方式可按具体情况及表2附加图形符号组合表示。注2：*供平面图选用。3 GB／T4299—20086通风附件和设备的图形符号通风附件和设备的图形符号见表5。表5通风附件和设备的图形符号序号名称说明图形符号英文名称5．1凋风门啦volunledamperK—]52可闭风门-≥一＼L_shutoffdamperL———N53换向风¨剩changeoveFdamper‘§r=]5．4静压调节器一叫．』卜_staticpressureregulator爿5配风门。二}-．—●distributingdamper——道5．6防火风闸坍firedamper5．7止回风门—迹’nOD．returndamper—-[二二丁一5．8垂直通风口normalairoutlet—[二卜或◇+4 表5(续)GB／T4299--2008序号名称说明图形符号英文名称5．9可闭垂直通风口—∈二厂normalairoutletwithclosingdevice—E}或—p*—<丁510球形风头punkahloliveroutlet爵—‘了一5．11半球形风头趣)’+halfpunkahlouveroutlet—叉y一5．12集散式布风器<驴+letdiffuseroutlet5．13扩散式布风器吨diffuSeroutlet5．14转动喇叭式风口j＼卅rotarybellmouthoutlet5．15顶式诱导器嘏ceilinginductionunit＼—y5．16立式诱导器隔】verticallnductionunitL二∑5．17卧式诱导器—坦horizontallnductionunit5 GB／T4299--2008表5(续)序号名称说明图形符号英文名称5．18空气滤器皿airfilter5．19空气净化器圈5．20消声器田52l挡水器田5．22风管电加热器因airductelectricheater5．23空气冷却器圉5．24空气加热器国5．25空气加热冷却器囡airheaterandcooler5．26加湿器困humidifier5．27导流叶片F盟注：*供平面图选用。6 7通风头和通风机械的图形符号通风头和通风机械的图形符号见表6。表6通风头和通风机械的图形符号GB／T4299--2008序号名称说明图形符号英文名称6．1回转式通风头f。turnableventilatorcowI<口6．2流吸式抽风头wallventilatorcowl口。／—i、63菌形通风筒mushroomventilator⑧+可闭菌形通风筒—、厂广＼6．4rLmushroomventilatorwithclosingdevice(外操式或内操式)⑧。或@。(OutsideoperatedorInsideoperated)gooseneckventilator65鹅颈式通风筒口f◇二gooseneckventilatorwithclosingdevice6可闭鹅颈式通风筒明／p—o67通风百叶窗阏louver68可闭通风百叶窗plouverwithclosingdevice GB／T4299--2008表6(续)序号名称说明图形符号英文名称●6．9阻火器一●flamearrestor●centrifugalfan610离心式风机吕或学团团6．11轴流式风机axialfane+6．12轴流式可逆转风机可鄙naxialreversiblefan国t613管道风机巨习ductfan注：*供平面图选用。8说明船舶通风系统图使用的图形符号的说明参见附录A。8 附录A(资料性附录)说明GB／T4299--2008A．1凡船舶通风系统图使用的图形符号一般可采用本标准所规定的图形符号；当绘制其他更为详尽的图样时，则可考虑不受本标准的限制。A．2本标准所规定的图形符号侧重表达其功能，因此，对于不同结构和不同材料的同一通风附件或设备，就规定为一个图形符号，其具体区别可在图中明细表或附注中加以指明，或在原有图形符号上添加其他适当的符号或缩写记号。A．3图形符号的大小及表示风管的线条粗细可按需择定，但在同一通风系统图内应协调一致。对于表示风管的线条类型(如虚线、点划线等)，可按特殊需要而加以引伸和指明。A．4连接与不连接交叉风管的图形符号是最基本的图形符号之一，应与国际标准的图形符号相一致。A．5名称挠性接管的主旨在于可挠，其具体的结构、材料、型式等都可能会有所不同。A．6变形接头的图形符号，其三角形底边处为方形风管连接，三角形顶点处为圆形风管连接，表示风管由方变接圆或由圆变接方。A．7垂直通风口和可闭垂直通风口主要用于舱室的送风和抽风，也可用于回风。被广泛采用的矩(圆)形固定式出风口、矩形线网式风栅和通风栅即列入这两项。其中通风栅是可调节并可关闭的，余者都不可关闭(但有可调节的)。A．8烟斗式通风头属回转式通风头的一种，不再另列图形符号。A．9通风头、通风口、通风栅或通风管内需要带(或加)滤网、防火网、防鼠网、防昆虫网或电磁屏蔽网(或电磁屏蔽格栅)等时，可在该通风头等图形符号旁或通风管的相应处加注或引注文字标记：“带(或加)滤网”等。如有必要，还可加注或引注相应引伸的图形符号。A．10通风机运行的本身并无抽风与送风的区别，加注箭头以表示空气的流向。9'
