GBT5449-1985烟煤罗加指数测定方法.pdf 5页

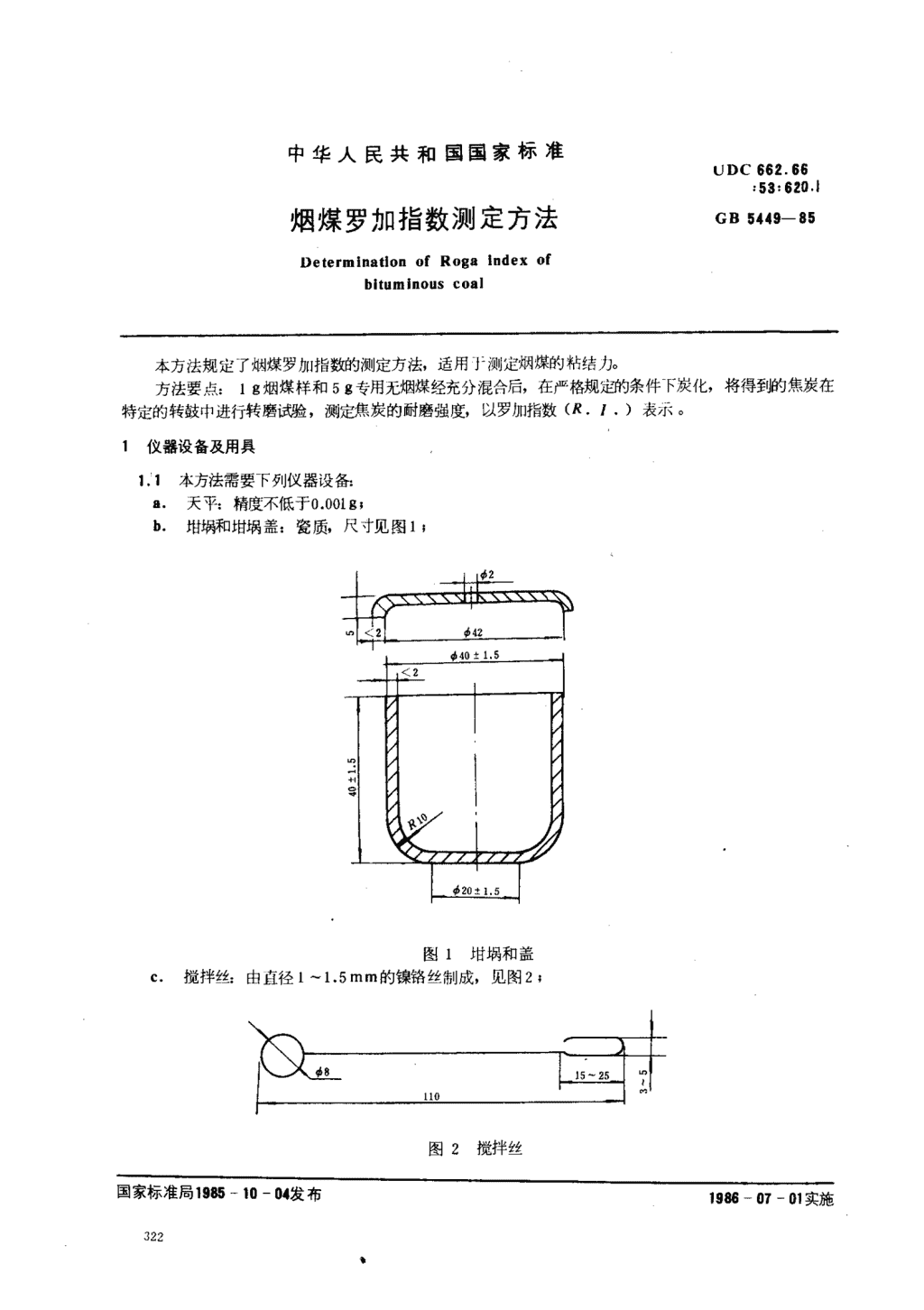

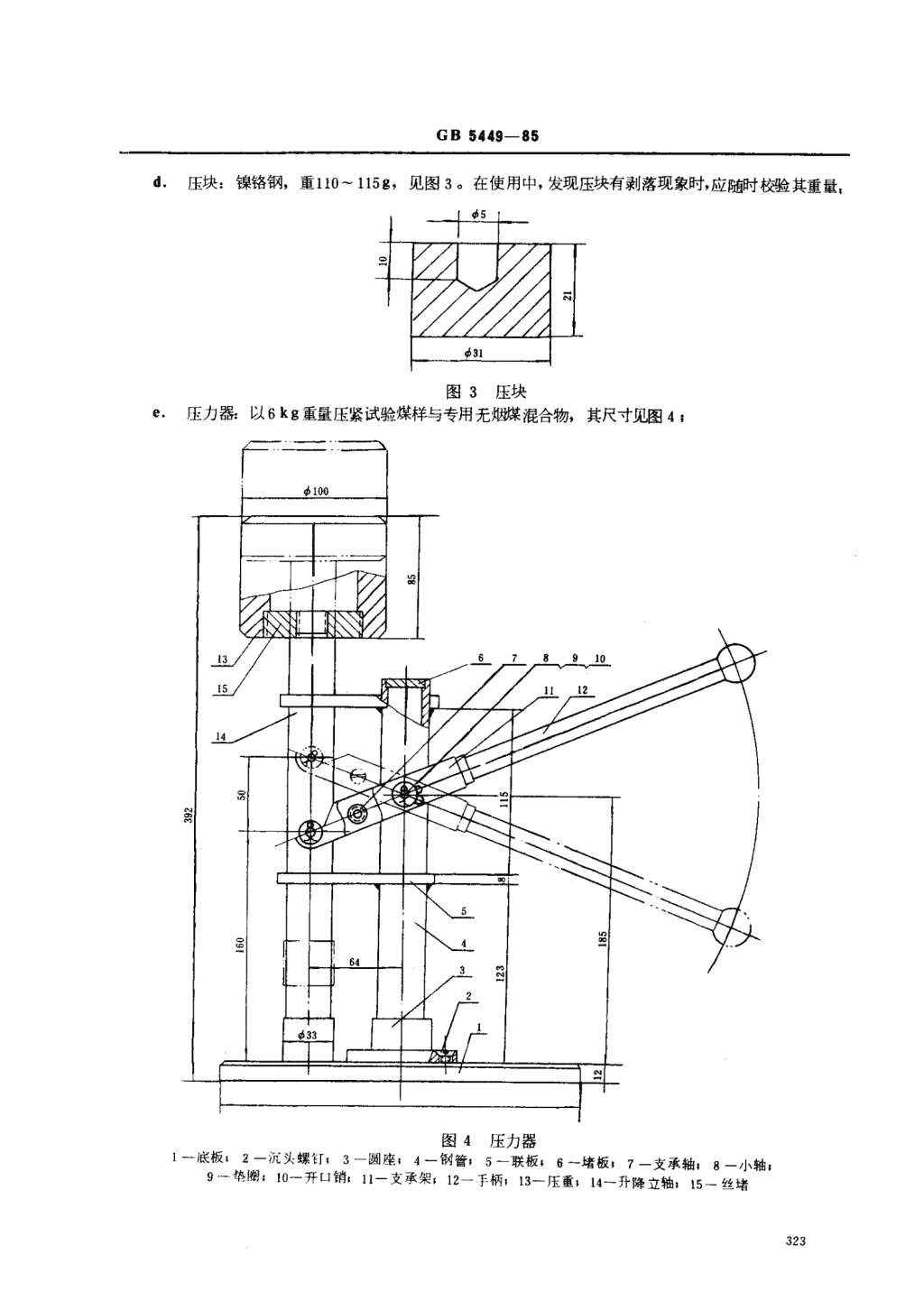

'中华人民共和国国家标准UDC662.66:58:620烟煤罗加指数测定方法GB5449-85DeterminationofRogaIndexofbituminouscoal本方法规定了烟煤罗加指数的测定方法，适用于测定烟煤的粘结力。方法要点:19烟煤样和59专用无烟煤经充分混合后，在严格规定的条件「炭化，将得到的焦炭在特定的转鼓中进行转磨试验，测定焦炭的耐磨强度，以罗加指数(R.f.)表示。1仪器设备及用具1.1本方法需要下列仪器设备:a.天平:精度不低于0.001gsb.钳祸和柑祸盖:瓷质，尺寸见图1;图1土甘祸和盖c.搅拌丝:由直径1一1.5mm的镍铭丝制成，见图2;15-25图2搅拌丝国家标准局11985一10一04发布1986一07一01实施 GB5449-85止压块:镍铬钢，重110一115g，见图3。在使用中，发现压块有剥落现象时，应随时校验其重量;1币5I031图3压块e.压力器:以6kg重量压紧试验煤样与专用无炬拱混合物，其尺寸见图41图4压力器1一底板2一沉头螺订;3一圆座;4一钢管;5-$}板;6一堵板，7一支承轴。8一小轴;9-饱圈;10一开C1销:11一支承架;12一手柄;13一压重114一升降立轴;15一丝堵323 GB5449-95马弗炉:具有均匀加柑侍，其恒温区(1l00C)长度pl、于120mm，并附有一个能把恒温区保持在850110℃的温度控制器，R。转鼓试验装置包括两个转鼓、一台变速器和一台电动机。转鼓转速必须保泌012r/mino转鼓内径为200mm,深为70mm,壁厚为3mm,壁上铆接有两块相距180。的挡板，板长70mm、宽30mm、厚3mm。转鼓带盖，盖上有lmm凸起，以保证转魏内密封性见图5;h.圆孔筛:筛孔直径为lmm。片概ViV!’30定价200}l以AI6图5转鼓1.2本方法需用下列用具:a.增锅架:由直径3一4mm镍铬丝制成，见图61www.bzfxw.com图6柑塌架示意图b.秒表;c.刁操器;d.带手斗丙的平铲:铲长180-200mm,宽约20mm、高1.5mm,手柄长600一700mm:e小镊子;r.小刷子。 GB5449-959.铝或铜箔做的称样器;h.抽瓷盘:两只，长300mm、宽220mm,高约25mm。2煤样2.1罗加指数试脸煤株应是i丝」空气干燥状态、粒度小于0.2mm的分利袱某样。其中。.1--0.2mm的煤粒不小于20%。煤样应装在密kml容器中。Ii后到试M时间不应超过一星期，超过星期时，应在报告中注明制样和试脸时间。2.2测定罗加指数h用的k烟煤，必须是宁夏汝箕沟煤矿生I帕勺专用);，并应符合下列要求:A.小于4%;V,小于7%:粒咖.3一0.4mm:筛F率f大于7%。3试验步骤3.，先哟取59专用无烟煤样，再称取181煤样放人增竭内，重舅应称惬}Jo.ools。称取煤样前，应a合均匀。3.2用搅拌丝将柑祸内的混合物质觉拌2min,搅拌的方法是:柑祸作450左X13勺倾斜，逆时针方向转动.每分钊约15转。搅拌丝亦倾斜同样的角度，顺时针方向转练每分钟约150转。搅抖时，搅拌丝的圆环接触附祸壁与10相连于a勺圆弧部分。经1min45s后，一边继续W%，一边将增飒与搅拌丝逐徐锌专到垂直位置，2min时，搅拌结束。在搅拌时，应防止煤样外溅。搅拌后，将附在柑竭壁1的煤粉，用毛刷轻轻刷到柑竭里的煤样上。再用搅拌丝褂圣将混合物拨平，沿柑祸壁的层面嘲氏1一2mm，以便www.bzfxw.com压块将混合物压紧后，使煤表面处J同平面。3.3用镊了加压块于二柑祸中央，然后将其置于压力器下，静压30min。加压时，压力器的压杆要轻轻放下，以防止发生冲击。3.4加压结束后，压块仍留在混合物卜，盖上柑#}盖。注意从搅拌时开始，带有混合物的甩涡,应轻拿轻放，避免受到冲击与振动。3.5将带盖的用祸放置在柑祸架中，用带手柄的平铲托起柑塌架，放人预先升温到850乞的‘当弗炉的恒温区内。在放人柑祸后的6min内，炉温应恢复到850,C(若在6min内炉温恢复不到8501C，可以适当提高人炉温度)，以后炉温应1彩寺在850110"C。从放人用祸开始i附，焦化15min。之后，将柑锅从马弗炉}:取出，放置冷却y嚏温。若不立即进行转鼓试A0，则将琳祸放人f器中。马弗炉温度测量点，应在两行士甘祸中央D3.6从冷却后的增祸中取出压块。当压块上附有焦渣时，应刷入柑祸内，称量焦渣总重。再将焦渣放在Imm圆孔筛仁筛分，筛匕部分再次称重，然后放人转鼓内，进行第一次转鼓试验，转鼓试验后的焦块用ImmWL筛进行筛分，再称筛上部分重量。然后，将其放人转鼓进行第二次转鼓试验，重复筛分、称重操伟先后进行祝次转鼓试验。每次转鼓试验5min即250转。重量都称准到0.01g.3.7当烟煤的粘结性很弱时，混合物eJ钳涡t,"v焦极其疏松，筛分应特别仔细wlik行，不宜摇动筛子，要将焦1VI1底面车淋益放合筛面上，取出焦块，再与大于Imm的焦屑一起称重。如果混合物焦化后不成块，就将小十]min的颗粒筛净，大于Imm的颗粒称重。操作中要注意防止小块焦屑的漏落或损先4结果计算按卜列公式计算罗加指数:卫止tm"+m，十m:R.·二一一-万;;一一X100 GB5448-85~户，，，~，~~~~~种，~~-~~~----式中:从—焦化后焦炭的总重量，8;，f—第一次转鼓试验前筛上的焦炭重19,St，—第一次转鼓试验后筛上的焦炭重量，9;，，—第二次转鼓试验后筛上的焦炭重量，9。m，—第三次转鼓试验后筛卜的焦炭重量，Bo计算结果取到，/J教第一位。5允许差及结果报告每一试验煤样应分别澎7二次重复试验，同一化验室平行测定值之差不得超过3，不同4V捡室间的报告值之差不得超过5。以平行试验结果的算术平均值，作为最终结果。报嘟占果取整a.附加说明:本标准由煤炭工业MIX炭科学研贫整完北京煤化学研wr提出，由北京煤化学研究所归口。本标准由北京煤化学研5"iWf负责起草。本标准主要起草人尹治业。www.bzfxw.com'
