GBT5448-1985烟煤自由膨胀序数测定方法电加热.pdf 4页

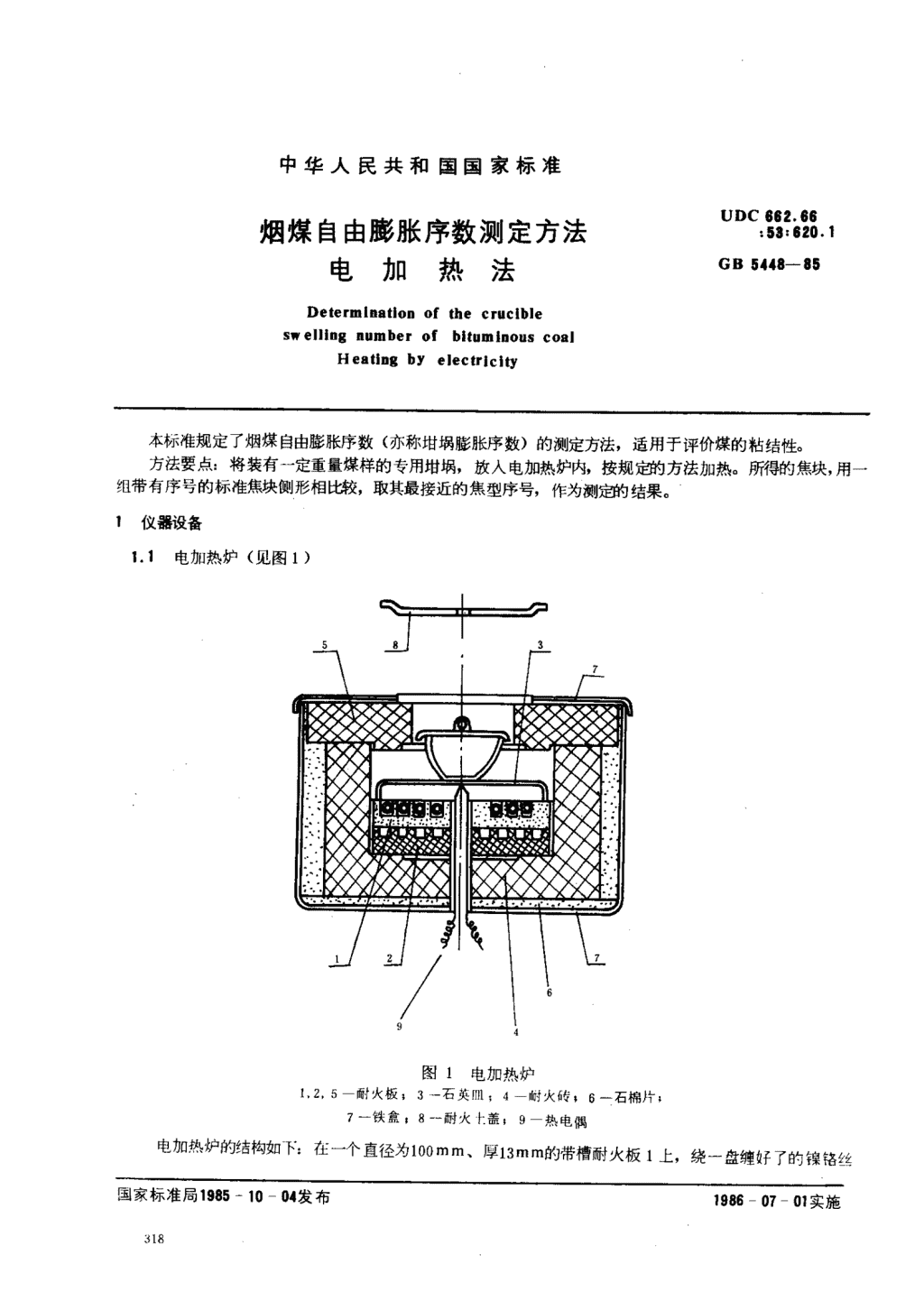

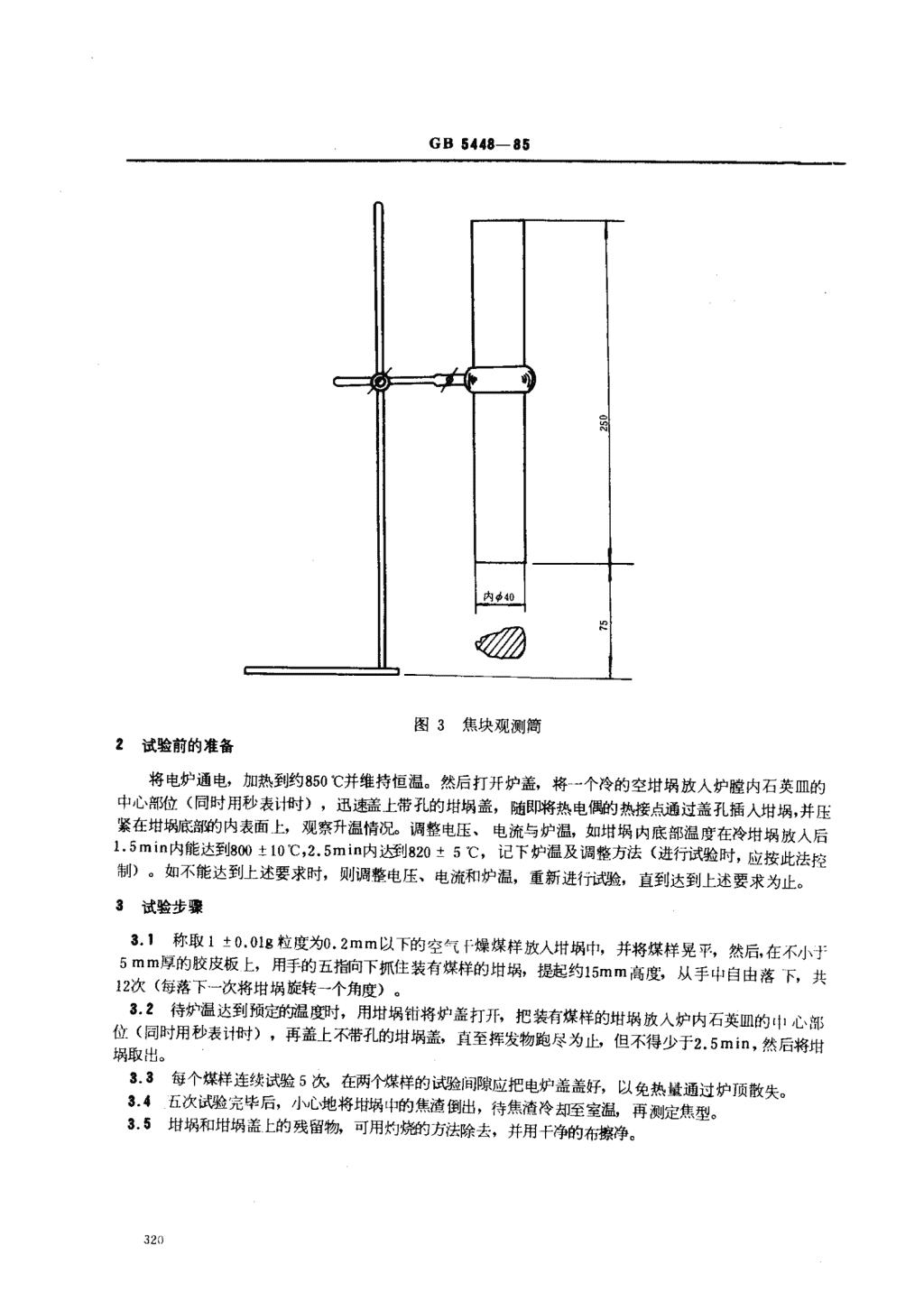

'中华人民共和国国家标准UDC852.85烟煤自由膨胀序数测定方法:58:520.1电加热法GB5448-85DeterminationofthecrucibleswellingnumberofbituminouscoalHeatingbyelectricity本标准规定了烟煤自由膨胀序数(亦称增涡膨胀序数)的测定方法，适用于评价煤的粘结性。方法要点:将装有一定重量煤样的专用增蜗，放人电加热炉内，按规走拍勺方法加热。所得的焦块，用一组带有序号的标准焦块侧形相LM，取其最接近的焦型序号，作为测，涵勺结果。1仪器设备1.1电加热炉(见图1)图1电加热炉1,2,s一耐火板;3一石英nn;A一耐火砖，6-石棉片;7一铁盒:8一耐火卜盖;9一热电偶电加热炉的结构如下:在一个直径为100mm,厚13mm的带槽耐火板1上，绕一盘缠好了的镍铬4f国家标准局1985一10一[4?发布1986一::t7一01实施 GB5448-85线圈，线圈功率为100ow.耐火板放在一个规格相同的板2上，板1上扣着一个壁厚1mm,高10mm,外径约85mm的石英皿3，用作放置增祸。把丘述加热部分用一个直径约140mm的耐火砖4围起来，砖上有一个深60mm、直径105mm的孔，在圆筒上方用一块厚度为20mm的耐火板5盖上，板的中心有一个50mm的R，以便放人柑祸。整个耐火圆筒放在厚3一5mm的石棉片6上，然后连同石棉片一起放在铁盒7中。在砖与盒之间，用硅酸铝纤维或石棉纤维和轻质氧化铝充填。炉的顶部有耐火土盖8，在炉的底部穿一个孔，供放测温热电偶9用。插人的热电偶的热接点应当正好与石英皿底部的内表面接触。电炉应配有合适的变压器和电流表，以便调节温度。1.2柑祸和盖(见图2)要求平顶孔06带孔的士甘祸盖士甘涡图2柑祸和盖由耐高温(大于1000"C)的瓷或石英制成，规格如下:a.增祸:顶部外径:4110.75mm;底部内径:不小于11mm;外高:26士0.5mm;容积:16一17.5m1;重量:11一12.75gob.柑祸盖:内径:44mm;高:5mm,c.带孔的增祸盖:尺寸同上，有一个直径为6mm的圆孔，供插热电偶用。1.3增塌钳。1.4天平:精度。.01g.1.5秒表。1.6祛码:500g，平底。1.7焦块观侧筒(见图3)石 GB5448-85www.bzfxw.com图3焦块观测筒2试验前的准备将电炉通电，加热到约850℃并维持恒温。然后打开炉盖，将一个冷的空增祸放人炉膛内石英皿的中心部位(同时用秒表OR寸)，迅速盖上带孔的柑竭盖，随R璐热电偶的热接点通过盖孔插人增祸，并压紧在柑涡底1哟内表面上，观察升温情况。调整电压、电流与炉温，如柑竭内底部温度在冷柑竭放人后1.5min内能达到8的士100C,2.5min内退J日820士50C，记下炉温及调整方法(进行试验时，应按此法控制)。如不能达到上述要求时，则调整电压、电流和炉温，重新进行试验，直到达到上述要求为止。3试验步骤3.1称取110.018粒度为0.2mm以下的空气于燥煤样放人柑竭中，并将煤样晃平，然后，在不小寸5mm厚的胶皮板上，用手的五指向下抓住装有煤样的柑祸，提起约15mm高度，从手中自由落「，共儿次(每落下一次将增祸旋转一个角度)。3.2待炉温达到预定白rA度时，用增塌钳将炉盖打开，把装有煤样的钳竭放人炉内石英皿的‘}!心部位(同时用秒表计讨)，再盖上不带孔的柑祸盖，直至挥发物跑尽为么但不得少于2.5min，然后将用祸取出。瓦，仙每个煤样连续试验5况在两个媒样的试验间隙应把电炉盖盖好，5.月以免热量通过炉顶散失。，瓦次试验完毕后，小甩她将上}}锅中的焦掩查倒出，待焦i查冷却至室7M,3.﹄口再测定焦tfgo钳竭和柑竭盖上的残留抓可用灼烧的方法除去，并用于净的布擦净。 GB5445一.54试验结果4.1残渣不粘结，或成粉状，则膨胀序数为。。4.2焦渣粘结成焦块而不膨胀时，将焦块放在一个平整的硬板上，小心地在焦块上加上5005重的、码，如果焦块粉碎，贝。其膨胀序数为合，如果焦块压不碎或只碎裂成2一3块坚硬的焦块，则其4.3如果焦渣粘结成焦块并且膨胀，就将焦块放在焦饼观测筒下，旋转焦块，找出其最大侧形，再与一组带有序号的标准焦块侧形图(图4)进行比较，取其与标准侧形图最接近的序号来确定的膨胀序数。;合www.bzfxw.com，合图4标准焦块侧形图及其相应的膨胀序数5结果的报出及允许差乐1结果的报出同不足1一煤样的五次试验结果，如果不超差，则取五次结果的平均值。因为膨胀序数的单位为告1丁(即0.5)单位的结果，小数点后的数字均以2舍3人的办法(民日2舍为0，3人为5)修约到单2位报出。如果结果超差，应重新试验。尔2允许差间一化脸室五次试验结果的极差不得超过1个单位。附加说明:本标准由煤炭T业部煤炭研究院北京煤化学研究所提出，由北京煤化学研究所归口。本标准由秦皇岛商检处、连云港商检处、开滦矿务局、枣庄矿务局、北京煤化学研究所负责起草。本标准卜要起草人刘C惆.秦镜荣o'
