GBT5447-1985烟煤粘结指数测定方法.pdf 8页

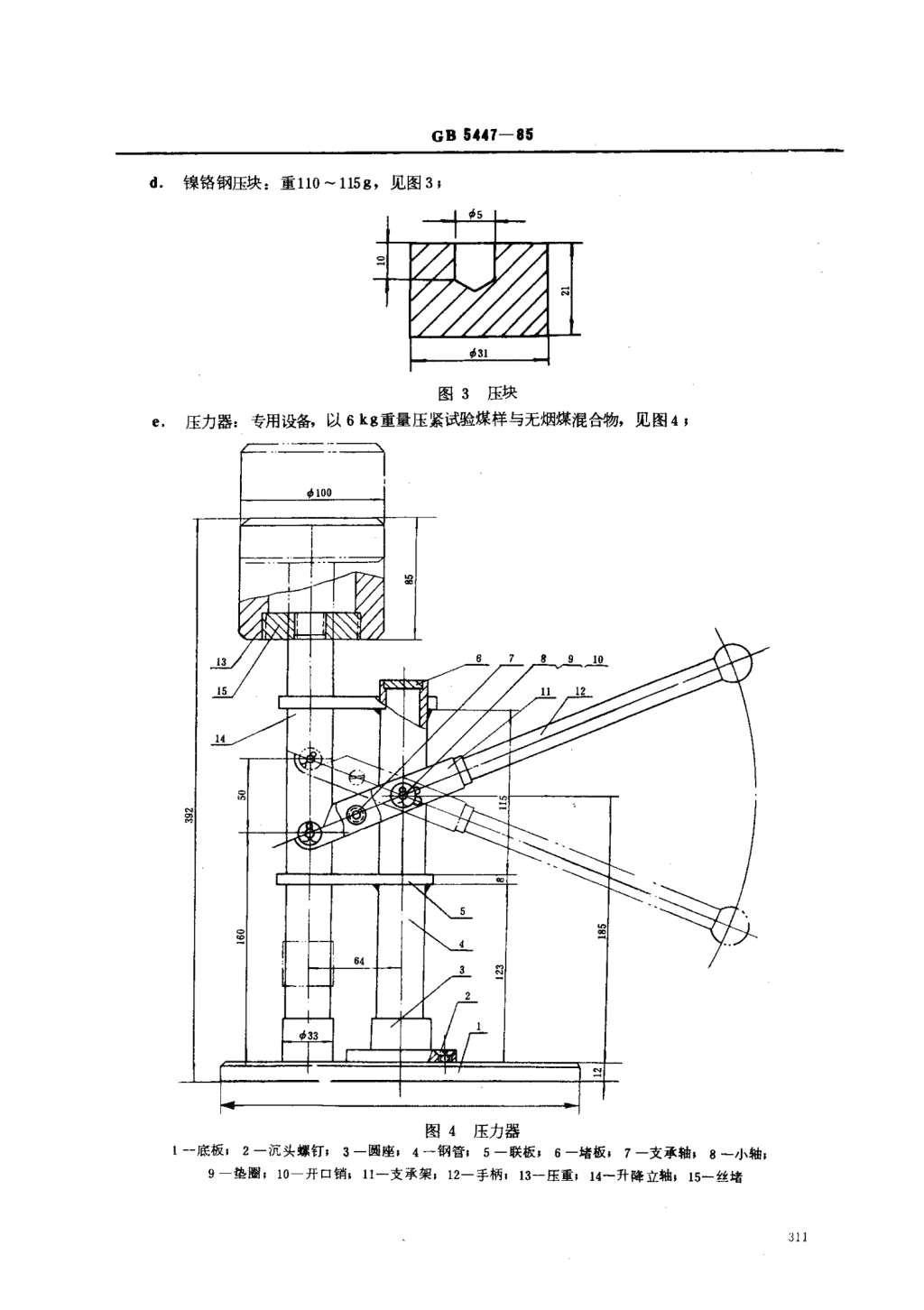

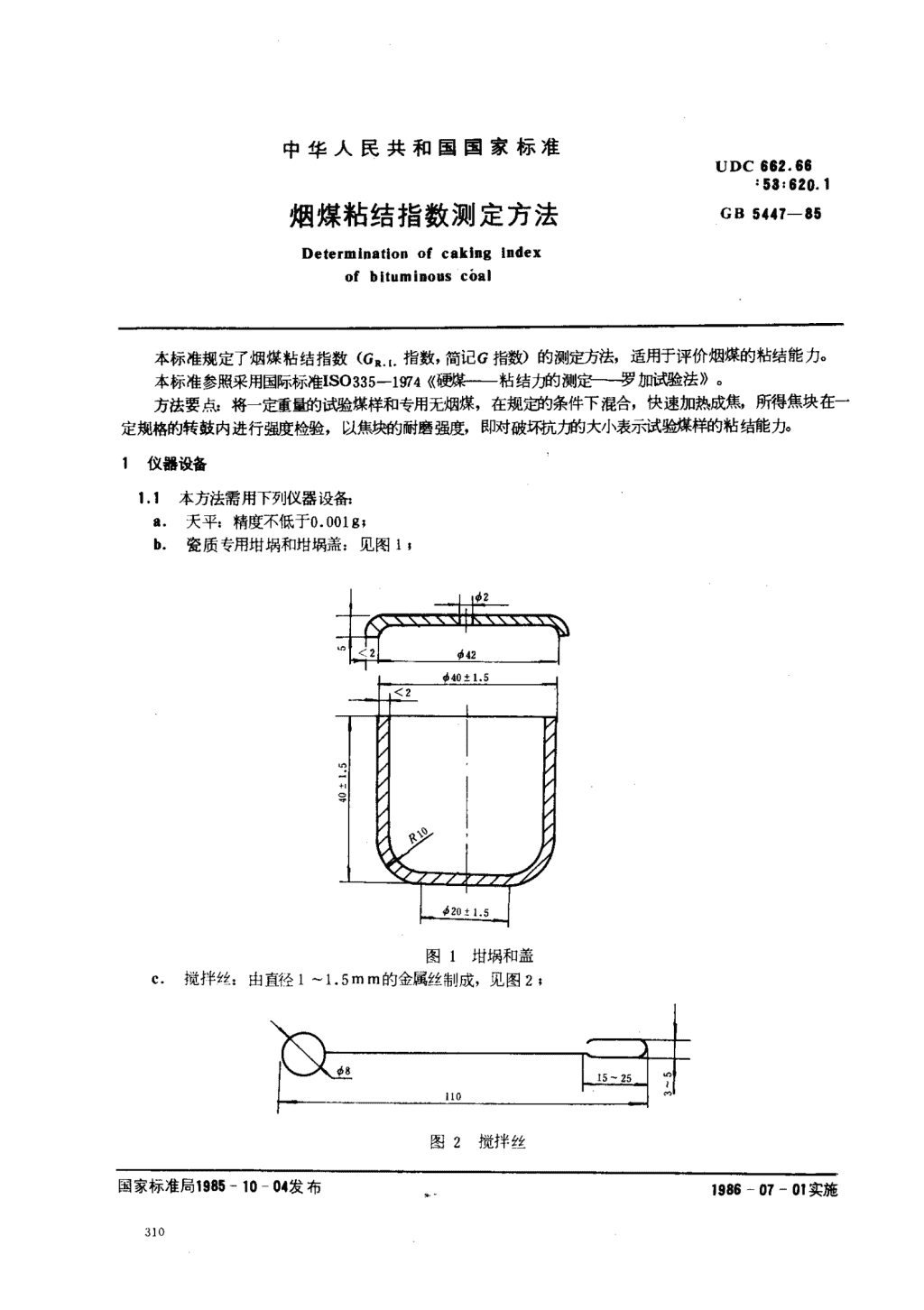

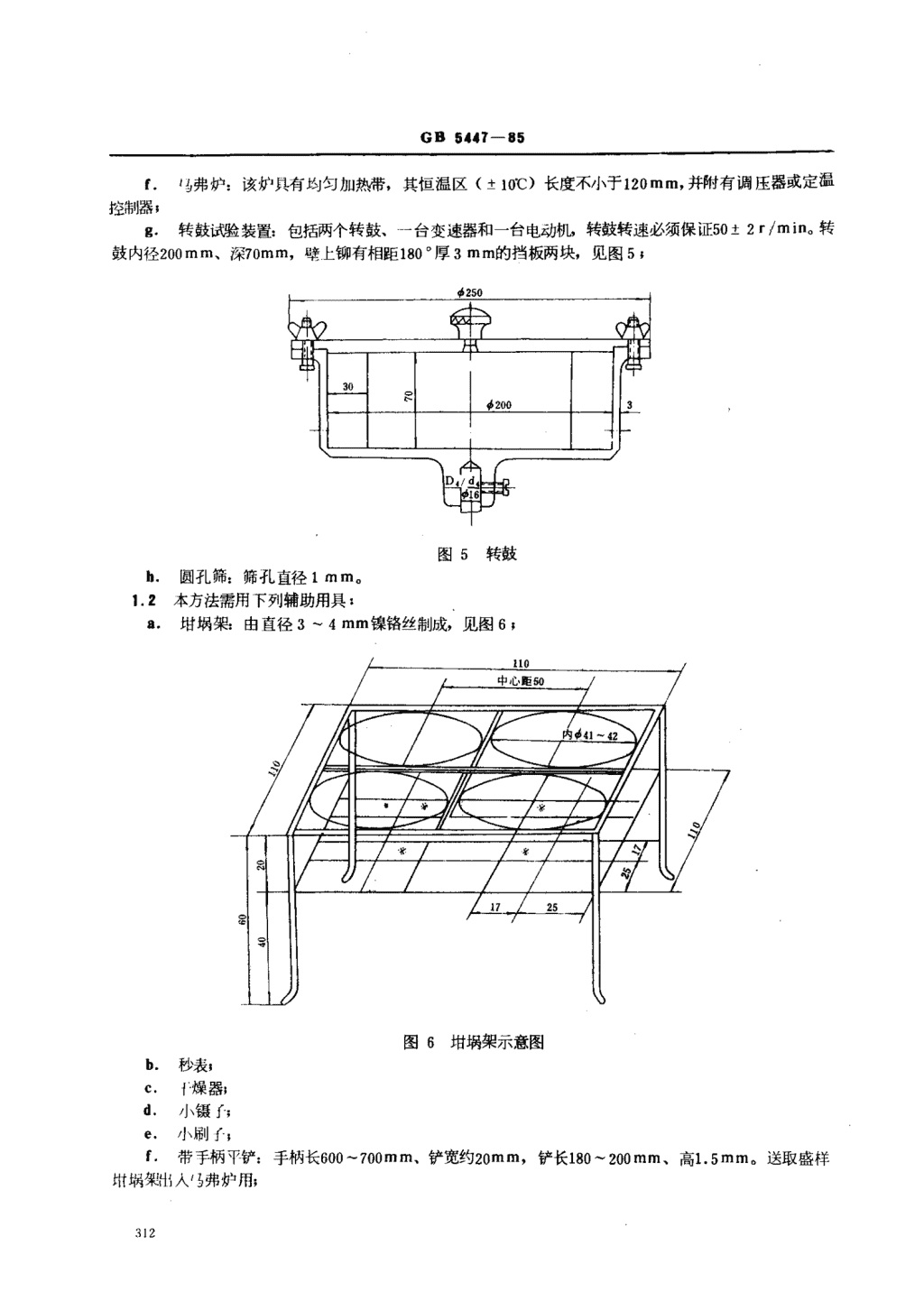

'中华人民共和国国家标准UDC662.66058:620.1烟煤粘结指数测定方法GB5447-85Determinationofcakingindexofbituminouscoal本标准规定了烟煤粘结指数(GR.,.指数，简记G指数)的测定方法，适用于评价烟煤的粘结能力。本标准参照采用国际标准IS0335-1974确戴纂一一粘结力的测定一一罗加试验法》。方法要点:将一定重量的试验煤样和专用无烟煤，在规定约条件下混合，快速加热成焦，所得焦块在一定规格的转鼓内进行强度检验，以焦块的耐磨强度，民附破AVL加勺大小表示试验煤样的粘结能办1仪器设备1.1本方法需用下列仪器设备a.天平:精度不低于0.0019;b.瓷质专用钳祸和柑垠盖:见图1。图1柑N和盖c.脆拌丝:由直径1一1.5mm的金属丝制成，见图2;1525一i图2搅拌丝国家标准局11985一10一。4发布1986一07一01实施 GB$447-85d.镍铬钢压块:重110一115g，见图3，图3压块e.压力器:专用设备，以6kg重量压紧试验煤样与无烟煤混合物，见图4s图4压力器1一底板，2一沉头螺钉，3一圆座‘4一钢管.5一联板，6一堵板。7一支承轴.卜小轴;9一垫圈;10一开口销，卜支承架，12一手柄，13一压重，14一升降立轴，15一丝堵31] GB5117一.5马弗炉:该炉具有均匀加热带，其恒温区(士100C)长度不小于120mm，并附有调压器或定温控制器R转鼓试验装置:包括两个转鼓、一台变速器和一台电动机转鼓转速必须保证5012r/min。转鼓内径200mm,深70mm,壁上铆有相距180。厚3mm的挡板两块，见图5;场250归竺一一二r尖子丁转鼓图56.圆孔筛:筛孔直径1mm.1.2本方法需用下列辅助用具;a.增祸架:由直径3-4mm镍铬丝制成，见图6;www.bzfxw.com图6增涡架示意图b.秒表。c.了几燥器;d.小镊介e.小刷子;f带手柄平铲:手柄长600-700mm,铲宽约20mm，铲长180一200mm、高1.5mmo送取盛样柑IA架出人‘3弗炉用; GB5447-85二玻璃表面皿或铝箔制成的称样皿。h塘瓷盘:两只，长300mm,宽220mm、高约25mm.2煤样2.1粘结指数试验煤样，应是达到空气于燥状态、粒度小于0.2mm的分沂谋样，其中0.1一0.2mm的煤粒占全部煤样的20-35%.煤样粉碎后并在试验前，应混合均匀。2.2粘结指数试验煤样应装在密封的容器中，制样后到试验的时司不应超过一星期。如超过一星期，应在报告中注明制样和试验时司。粘结指数测定中所用的无烟煤，必须是宁夏汝箕沟烧矿的专用无烟煤。专用无烟煤采样、制样及质量要求，见附录A.3试验步骤3.1先称取59无烟煤，再称取1g试验煤样放人增林重量应称准到O.001g.3.2用搅拌丝将增涡内的混合物搅拌2min.搅拌方法是:增坍作45。左右倾斜，逆时针方向转动，每分钟约15转，搅拌丝按同样倾角作顺时针方向转矶每分勺哟150转搅拌时，搅拌丝的圆环接触增竭壁与底相连接的圆弧部分。经Imin45s后，一边继续搅拌，一边将增坍与搅拌丝逐渐转到垂直位置,2min时，搅攘占束，亦可用达到同样搅拌效果的机械装置进行搅拌。在搅于物习，应防止煤样外溅。3.3搅手豹后，将柑塌壁上煤粉轻轻扫下，用搅拌丝轻轻将混合物拨平，沿增锅壁的层面略低1一2mm，以便压块将混合物压紧后，使煤样表面处于同一平面。3.4用镊子加压块于增祸中央，然后将其置于压力器下压30S，加压时防止冲击。3.5加压结束后，压块仍留在混合物七，加匕旧塌盖。注意从搅拌时开始带有www.bzfxw.com混合物的增祸，应轻拿轻放，避免受到撞击与振舔3.6将带盖的增祸放置在柑塌架中，用带手柄的平铲托起增竭架，放人预先升温到850℃的马弗炉内的恒温天。放人柑祸后的6min内，炉温应对灰复至归501C，以后炉温应谊刹待在850士IOC。从放人增塌开始计时，焦化15min，之底将增锅从马弗炉中取出，放置冷却到室温。若不拥p进有满鼓试验，则将增祸放人干燥器中。马弗炉温度测量点，应在两行增竭中央。3.7从冷却后的柑祸中取出压块。当压块上附有焦屑时，应刷人柑祸内。称量焦渣总重，然后将其放人转鼓内，进千蕉一次转鼓试验，转鼓试验后的焦块用lmm圆孔筛进行筛分，再称量筛上部分重量，然后，将其放人转鼓进行第二次转鼓M，重复筛分、称重操恨每次转鼓试验5min即250转。重量都称准到0.01804结果计算粘结指数(G)按式(1)计算，_30阴.+70m,。=1v十.—m一一一””‘”‘’“““”‘.’‘’‘’‘’.’““·‘，‘二’‘1)式中:从一一焦化处理后焦渣总重，9;m—第一次转鼓试验后，筛上部分的重量，9;。2—第二次转鼓试脸后，筛上部弓摧{重量，Bo计算结果取到小数第一位。5补充试验当测得的‘一18时，需重做试M,。此时，试验煤样和无m煤的比例改为3:3。即38试验煤样与39专用秒A煤。其余试验步骤均和第3章相同，结果按式(2)计算: GB5447-8530M5.m+70m,.·一··一·4····一······⋯⋯(2，式中符号意义均与式(1)相同。6允许差及结刹及告每一试验煤样应分别进行二次重复试验。G值大于等于18时，同一化验室两次平行测定值之差不得超过3，不同化验室间报告值之差f,119超过4,G小于18时，同一似检室两次平行测定值之差不得超过1，不同化验室的报告值之差不得超过2。以平行试验结果的算术平均值作为最终结果。报奇古果取整魏www.bzfxw.com GB5447-85附录A粘结指数专用无烟煤采样、制样方法(补充件)采集原料煤人.1.1原料煤采自汝箕沟煤矿西沟平桐巷口至101大巷。16号测点一段内下邦煤柱，开采二，层煤下分层(即乙棚研以下至煤层底板)，全厚约2m.A采煤地点应避开断层、摺皱等构造复杂地带，采前把煤层表面氧化部分剔去。A一:一:在同一地带采集棚砰上、下两个分层的煤，每次采煤必须根据上、F两个分层煤的自然厚度比例，搭酉己组成。A.1.4在采运时要防止灰土、油脂、化学物品、脏水等污染。A.2制作专用煤A.2.先检查上、下两个分层的煤是否按规定比例搭配，然后掺匀。A.2.2将原料煤中的砰石、块煤中间的夹石与脏杂物、裂隙中夹白脉的煤剔出拣净，无法手选的末煤应舍弃。A.2.3水分超过0.8%的原料煤应先用红外灯烘烤，然后用规定的电碾破碎。A.2专用尤烟煤筛分需用统一的筛网，及时检查筛网完好程度，刷洗筛网，减少筛孔堵塞物，更换已松动的筛网。www.bzfxw.comA.3定期检验项目A.$.1井F原煤采集层位是否正确，上、下两个分层的煤是否按比例搭配装包。A.3.2专用无烟煤的水分、灰分与挥发分。A.3.3粒度组成及颗粒形状，煤中是否有杂质。A.3.4筛一F物含量oA.3.5对生产的专用无烟煤用烟煤G值与基准煤样对比鉴定。A.3.6商nur专用无烟煤必须附有包装标志，注明灰分、挥发分及筛下率限额值，并附有产品批号及介格uFo GB5447-85附录B拈结指数专用无烟煤质，鉴定细则(补布件)B.1基准样每三年更换一次。B.1.1制备方法:按附录A的规定，采制四个样品，每一样品量4kg，均匀分为两份，一份送检验，一份由制样单位保存。B.1.2测定内容:B.1.2.1烟煤的粘结指数G值。B.I.2.2水乐灰分、挥发分，要求:A"<4%tV`<了.5%。B.1.2.8粒度为0.1一0.2mm，其中小于。.1mm的筛下率不大于7%。B.1.2.4颗粒形状图片。0.1.3测试方案:每一样品对8个烟煤测粘结指数G值(G值范围由20-90，间隔大致为10)，每一煤样重复测定6次。对结果作平均值的重复比较统计，用S法及T法作检验，无显著差异。B.1.4选定新基准样:新基准样所测得的G平均值应与原基准样所狈帽的G值作对比，四个样品中至少要有两个符合要求，否则作废。混合合格的样品作为新的基准样。若第一次更换时取值略低F原基准样的G平均值，则第二次更换时，G值应略高于对比的基准样，防止逐次降低或增高。B.1.5基准样的保东将基准样均匀分成若干份，每份约200g，存放于干燥、阴暗处，或充氮保存。B.2出厂产品样每200kg左右作为一鉴定单元。B.2.1取样方法:每2kg左右专用无烟煤作为一份，用取样长勺，参照GB475-83《商品煤样采取方法》，按5点取样，对该份样品采集送检子样，约150g(大约占总重的8%)。将每100份送检子样混合均匀后，缩分到1kg左右作为送检样。B.2.2视叮定内容:B.2.2.，烟煤的粘结指数G值;8.2.2.2水分、灰分及挥发分，要求:A"<4%;V`<7.5%。B.2.2.3粒度为0.1一0.2mm，其中刁于O.lmm的筛下率不大于7%。B.2.3测试方案:每一送检样对4个烟煤测枯结握软G值(G值约为20,40,60,80)，对每一烟煤重复测定6次。结果用T检验法统计计算。生产样与基准样对4个烟煤的G平均值，允许差可定为2.5一3S(S系综合标准差)。B送检样的保存:经常保存f干燥、阴暗处或充氮保东保存期为一年(以发出合格证之日起计算)一，’‘ GB5447-85附加说明:本标准由煤炭工业部煤炭科学研究院北京煤化学研究所提出，由北京煤化学研究所归口。本标准由煤炭科学研究院北京煤化学研究所、重庆煤炭研究所、煤炭工业部煤田地质勘探分院负责起草。本标准主要起草人陈鹏。'
