GBT5664-1985高密度聚乙烯单丝.pdf 3页

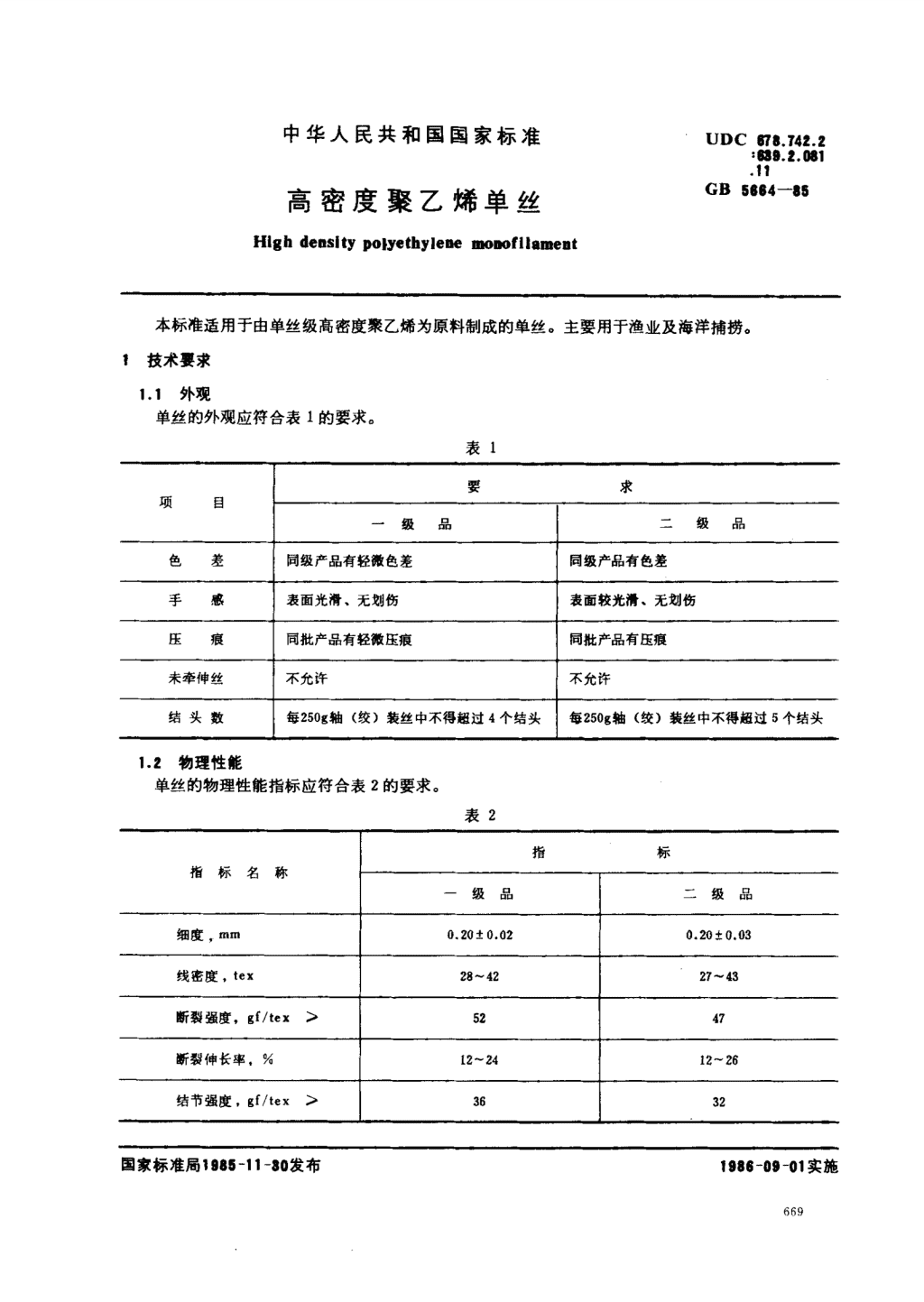

'中华人民共和国国家标准UDC盯8.7412.2:⋯2.此1.1tGB5664一二高密度聚乙烯单丝Highdensitypolyethylenemoootilament本标准适用于由单丝级高密度聚乙烯为原料制成的单丝。主要用于渔业及海洋捕捞。t技术要求1.1外观单丝的外观应符合表1的要求。表1要求项目一级品二级品色差同级产品有轻徽色差同级产品有色差手感表面光滑、无划伤表面较光滑、无划伤压痕同批产品有轻徽压痕同批产品有压痕未牵伸丝不允许不允许结头数每2508轴(绞)装丝中不得超过4个结头每250g轴(坟)装丝中不得超过5个结头1.2物理牲能单丝的物理性能指标应符合表2的要求。表2指标指标名称一级品二级品细度，mm0.20士0.020.20土0.03线密度，tex28^-4227^-43断裂强度，gf/tex>5247断裂伸长率.%12.2412-26结节强度，g1八ex>3632国家标准局，885一，1-80发布1886-06-01实施669 GB5二4-552检验方法2.1试样制备任取成品单丝一轴(绞)，以长度250土25m的自重为预加张力，距一端或结头处20m外，量取20m作为试样。2.2外观检验在自然光线下目测及手感。2.5细度的测定用精度为。.olmm的千分尺，在试样上任意测量3点(两测点间距不小于。.lm)，取算术平均值(取小数点后二位)。2.4线密度的洲定2.4.1将试样放人盛有干澡剂(无水抓化钙或硅胶)的干燥器中干燥8h后，用精度为1/1000的天平称量，精确读出小数点后第三位。2.4.2按式(1)计算线密度:loooGT。二=50‘"···········.·······...··············⋯⋯(1)式中:Te—单丝的线密度，textG-20m单丝干燥后的质量，g。2.5断裂强度及断裂伸长率的浦定2.5.1测试条件:温度:23士1℃;相对湿度:50士5%，夹头间距:500mm;下降速度:300mm/min。2.5.2测试仪器:拉力试验机，测试范围0~5kg或0~3kg。2.5.3试样预处理:试样应在温度为23+1℃，相对湿度50+5%的条件下最少放置4h。2.5.4测试方法:将试样在拉力试脸机上进行强力测试，记下断裂时的负荷，精确到log。同一试样测试10次，取算术平均值(取小数点后二位)。凡试样在夹头处断裂或滑动时其数值无效。2.5.5按式(2)计算断裂强度:(2)o,=T式中:a,-断裂强度，gf八ex;P—试样断裂时的负荷，gf·Te—单丝的线密度，tex。2.5.6断裂伸长率的测定:在测试断裂强度的同时，从伸长尺上直接读出伸长率，同一试样测试10次，求出算术平均值(取小数点后二位)。在不能直接读出伸长率的拉力试验机上测试，可按式(3)计算。。二五止三0x100...............................................(3)L0式中:。—断裂伸长率%.L0—单丝原长， GB5564一.5L,—单丝断裂时最大长度，m。2.6结节强度的测定2.6.1测试条件同2.5.102.6.2测试仪器同2.5.202.6.3测试方法:除在试样中间打一个单线结外，其他同2.5.4和2.5.50吕验收规则3.1产品按批进行验收，同一细度、等级和颜色为一批，每批为5t，不足5t时以现存数全进行验收。3.2验收时，从每批产品中任取5个包装箱，每个包装箱中任取2个轴(绞)作为试样，进行外观及物理性能的测试。10个试样中如有两个试样达不到指标时，需要重取双倍试样进行复验。在初验中有3个试样达不到指标时，则该批产品降级处理，不准复验。3.3用户和生产单位之间发生争议时，由双方同意的测试单位进行仲裁试验。4包装、贮存和运翰4.1轴装丝用纸箱包装，每轴净重不得超过600g，每箱净重不得超过25kg,绞装丝用纸箱或塑料编织袋包装，每绞不得超过250g，每绞单丝起头处必须有明显的标志，每箱(包)不得超过25kg,每箱(包)应注明商标、名称、颜色和生产日期，并有本厂产品合格证和产品说明书。4.2贮存时应避免阳光暴晒，并远离热源。产品贮存期超过一年(自生产之日算起)，须经复验合格后才可出厂。4.3运输时应轻装轻卸，防止挤压，避免包装破损。附加说明:本标准由中华人民共和国轻工业部提出。本标准由天津市第五塑料制品厂负责起草。本标准主要起草人颜亚哉。'
