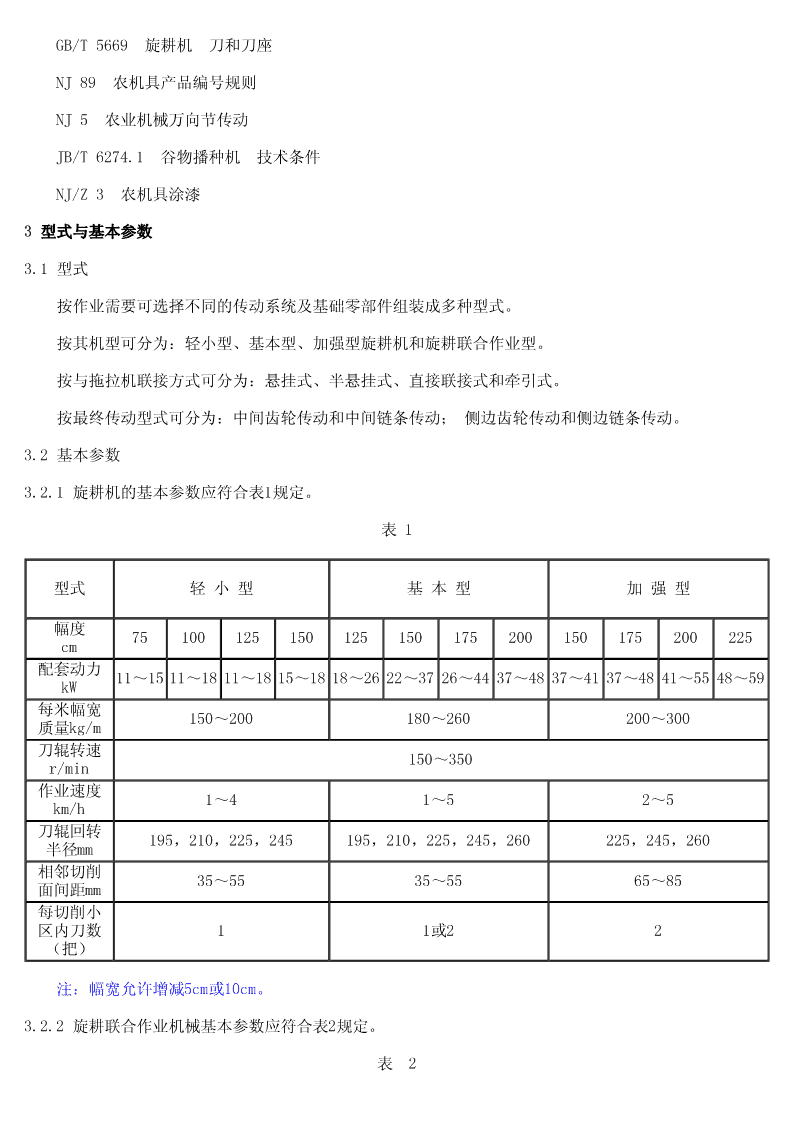

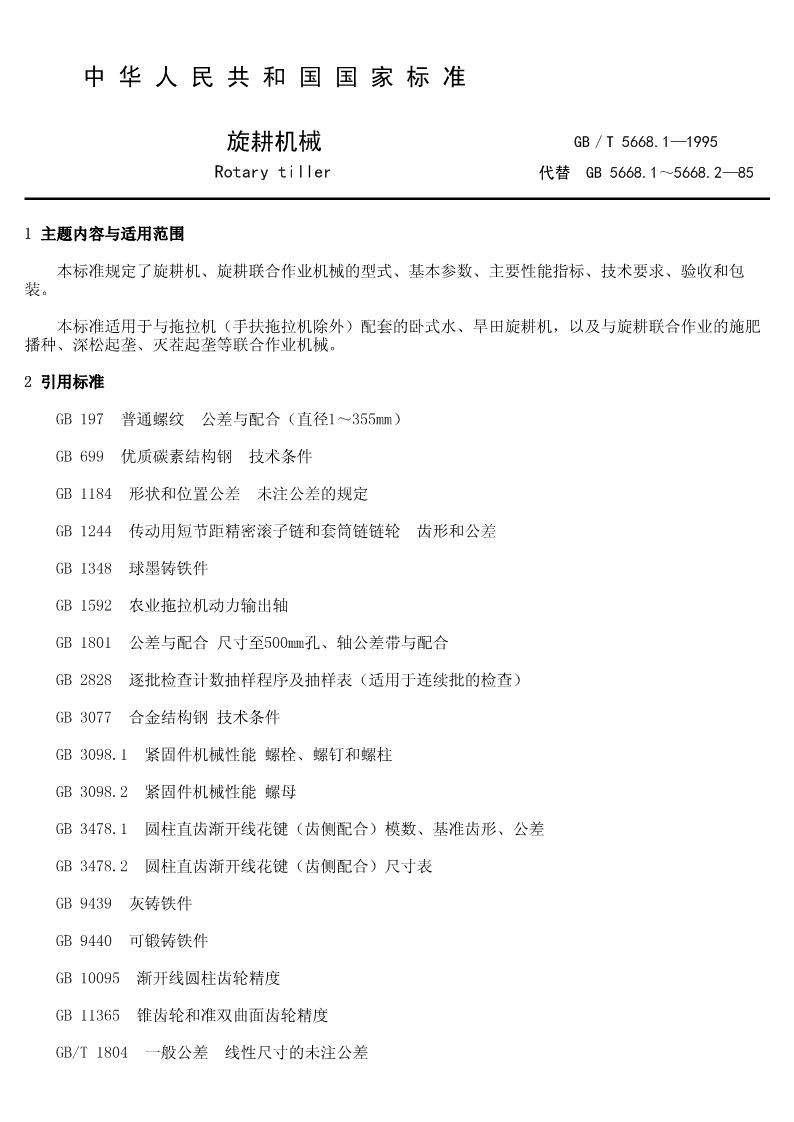

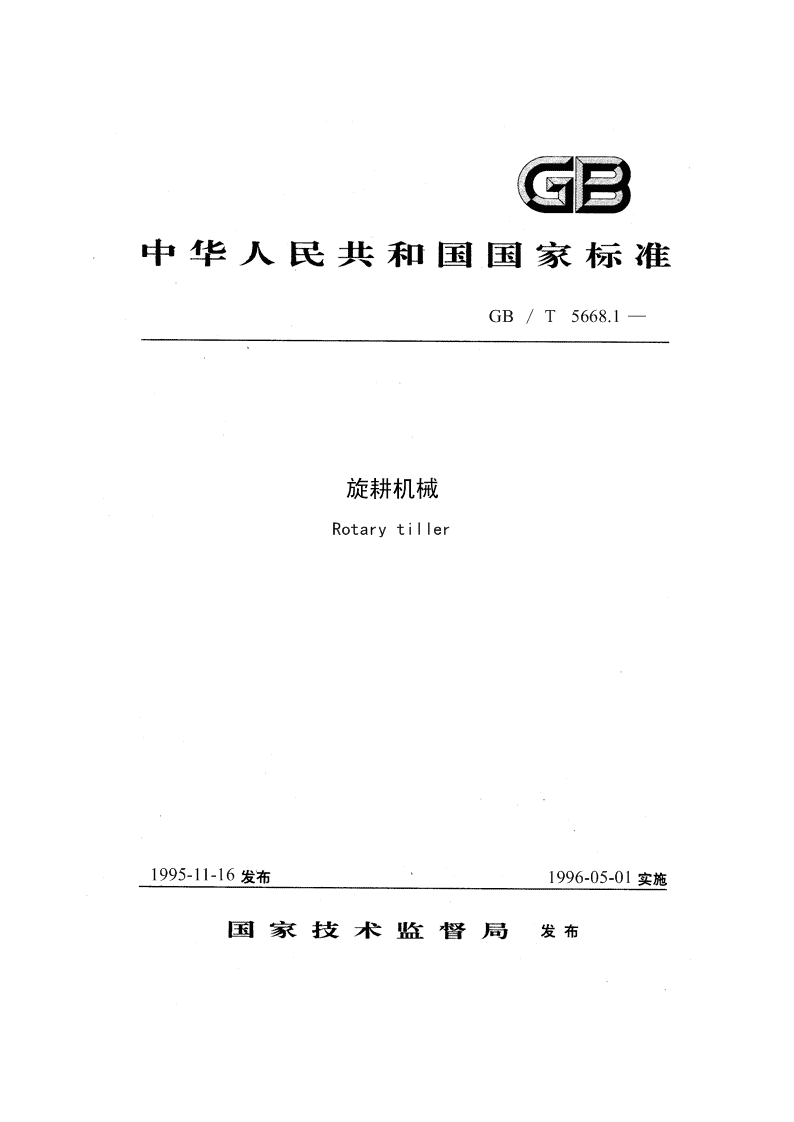

'GB／T5668.1—旋耕机械Rotarytiller1995-11-161996-05-01 中华人民共和国国家标准旋耕机械GB／T5668.1—1995Rotarytiller代替GB5668.1～5668.2—851主题内容与适用范围本标准规定了旋耕机、旋耕联合作业机械的型式、基本参数、主要性能指标、技术要求、验收和包装。本标准适用于与拖拉机（手扶拖拉机除外）配套的卧式水、旱田旋耕机，以及与旋耕联合作业的施肥播种、深松起垄、灭茬起垄等联合作业机械。2引用标准GB197普通螺纹公差与配合（直径1～355mm）GB699优质碳素结构钢技术条件GB1184形状和位置公差未注公差的规定GB1244传动用短节距精密滚子链和套筒链链轮齿形和公差GB1348球墨铸铁件GB1592农业拖拉机动力输出轴GB1801公差与配合尺寸至500mm孔、轴公差带与配合GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB3077合金结构钢技术条件GB3098.1紧固件机械性能螺栓、螺钉和螺柱GB3098.2紧固件机械性能螺母GB3478.1圆柱直齿渐开线花键（齿侧配合）模数、基准齿形、公差GB3478.2圆柱直齿渐开线花键（齿侧配合）尺寸表GB9439灰铸铁件GB9440可锻铸铁件GB10095渐开线圆柱齿轮精度GB11365锥齿轮和准双曲面齿轮精度GB/T1804一般公差线性尺寸的未注公差 GB/T5669旋耕机刀和刀座NJ89农机具产品编号规则NJ5农业机械万向节传动JB/T6274.1谷物播种机技术条件NJ/Z3农机具涂漆3型式与基本参数3.1型式按作业需要可选择不同的传动系统及基础零部件组装成多种型式。按其机型可分为：轻小型、基本型、加强型旋耕机和旋耕联合作业型。按与拖拉机联接方式可分为：悬挂式、半悬挂式、直接联接式和牵引式。按最终传动型式可分为：中间齿轮传动和中间链条传动；侧边齿轮传动和侧边链条传动。3.2基本参数3.2.1旋耕机的基本参数应符合表1规定。表1www.bzfxw.com型式轻小型基本型加强型幅度75100125150125150175200150175200225cm配套动力11～1511～1811～1815～1818～2622～3726～4437～4837～4137～4841～5548～59kW每米幅宽150～200180～260200～300质量kg/m刀辊转速150～350r/min作业速度1～41～52～5km/h刀辊回转195，210，225，245195，210，225，245，260225，245，260半径mm相邻切削35～5535～5565～85面间距mm每切削小区内刀数11或22（把）注：幅宽允许增减5cm或10cm。3.2.2旋耕联合作业机械基本参数应符合表2规定。表2 项目旋耕施肥播种机械旋耕深松起垄机械旋耕灭茬起垄机械刀辊回转半径150～260150～260150～260mm刀辊转速200～400200～400240～600r/min排种轮采用外槽轮和窝眼深松工作部件采用凿形铲工作部件型式式，排肥工作部件采用搅和双翼铲，起垄工作部件刀----拨轮采用双翼培土器4型号表示方法型号按NJ89编制。4.1旋耕机型号表示方法旋耕机工作幅宽，cm与拖拉机联接的特征代号：三点悬挂不表示，直接连接用Z表示传动特征代号：侧边齿轮传动不表示，链传动用L表示，中间齿轮传动用N表示型式代号：基本型不表示，轻小型用X表示，加强型用Q表示类别代号：表示耕整地机械www.bzfxw.com中的旋耕机标记示例：幅宽125cm，直接联接，侧边齿轮传动轻小型旋耕机表示为：1GXZ-1254.2旋耕联合作业机械型号表示方法4.2.1旋耕施肥播种联合作业机械型号表示方法 表示施肥行数作业代号：施肥作业用A表示表示播种行数作业代号：播种作业用Z表示旋耕机工作幅宽，cm旋耕机特征代号：中间传动用N表示，其他不表示型式代号：表示联合作业型类别代号：表示旋耕标记示例：幅宽200cm，旋耕，12行播种，6行施肥联合作业机械表示为：SGT-200Z12A64.2.2旋耕深松灭茬起垄联合作业机械型号表示方法www.bzfxw.com表示起垄器数起垄作业表示灭茬行数灭茬作业表示深松铲数深松作业旋耕机工作幅宽,cm旋耕机特征代号：中间传动用N表示，其他不表示型式代号：表示联合作业型类别代号：表示旋耕标记示例：幅宽200cm，3行深松，3行灭茬，3行起垄的中间传动旋耕联合作业机械表示为：SGTN-200H3D3V35技术要求5.1主要性能指标5.1.1旋耕机在土壤绝对含水率为15％～25％的壤土、轻粘土上耕作，其主要性能指标应符合表3的规定。 表3耕深，cm耕深稳定性耕后地表平整度植被覆盖率碎土率项目％cm％％旱耕水耕指标值8～1810～20≥85≤5≥55≥505.1.2旋耕施肥播种机械的主要性能指标应符合表4的规定。表4指标值项目名称小麦大豆掩肥性能碎土质量，％≥50≥50≥50植被覆盖率，％≥55≥55≥55作业后地表平整度，cm≤5≤5≤5各行排量不一致性的变异系数，％≤www.bzfxw.com3.9≤6.5≤13总排量不稳定性的变异系数，％≤1.3≤3.9≤7.8种子破损率，％≤0.5≤1—5.1.3旋耕深松灭茬起垄机械和旋耕秸秆根茬粉碎还田机械的主要性能指标应符合表5的规定。表5深松深度稳定性根茬覆盖率根茬粉碎率垄高合格率垄顶宽合格率垄间距合格率项目名称％％％％％％旋耕深松灭≥80≥50≥70≥75≥70≥75茬起垄机械5.2一般技术要求5.2.1旋耕机及旋耕联合作业机械应按规定程序批准的图样和技术文件制造。5.2.2在同一功率级内的旋耕机及旋耕联合作业机械，其通用的零、部件及易损件应能互换。 5.2.3未注公差尺寸的公差等级应按GB1804选用，孔、轴选用不低于IT14，长度选用不低于±1/2IT14。5.2.4未注形状和位置公差的公差等级应按GB1184中不低于C级选用。5.2.5螺纹公差应按GB197中不低于6级精度选用。在重要的螺纹联接中，螺栓、螺钉的机械性能应不低于GB3098.1中的8.8级，螺母应不低于GB3098.2中的8级。5.3主要零、部件技术要求5.3.1主要铸件（箱体、悬挂板、左主梁）5.3.1.1灰铸铁件应按GB9439中规定的HT200灰铸铁材料制造；可锻铸铁件应按GB9440中规定的KTH350-10可锻铸铁材料制造；球墨铸铁件应按GB1348中规定的QT450-10球墨铸铁件材料制造。5.3.1.2铸件不应有裂纹、气孔、夹砂及其他降低强度的铸造缺陷。5.3.1.3加工表面的螺孔周围10mm范围内不允许有气孔存在。5.3.2主梁左、右主梁两端接盘的圆跳动应符合GB1184中的规定，径向圆跳动不低于8级，端面圆跳动不低于9级。5.3.3齿轮和牙嵌离合器5.3.3.1齿轮应用GB3077中规定的20号铬锰钛钢材料制造；牙嵌离合器应用GB699中规定的45号钢材料制造。也允许采用与上述材料品质相当的材料制造。5.3.3.2齿轮应进行表面渗碳处理，渗碳深度为1.0www.bzfxw.com～1.4mm，齿面淬火硬度为HRC58～64，心部硬度为HRC33～48；牙嵌离合器在粗加工后应进行调质处理，硬度为HRC23～28，齿面淬火硬度为HRC45～50。5.3.3.3直齿圆柱齿轮加工精度应符合GB10095中9-9-8级精度的规定，其齿厚上下偏差应根据齿轮副的规格参数和使用条件对侧隙的要求，从标准中选择两种代号组成上下偏差；圆锥齿轮加工精度应符合GB11365中9级精度的规定，其最小法向侧隙种类和法向侧隙公差种类应根据齿轮副的规格参数和使用条件选用。5.3.4花键轴5.3.4.1动力输入轴伸出端花键的基本参数和尺寸应符合GB1592中的规定。5.3.4.2花键轴应用GB3077中规定的40号铬钢材料制造；功率小于18.4kW（25马力）的拖拉机配套的旋耕机，其花键轴亦可用GB699中规定的45号钢材料制造；也允许采用与上述材料品质相当的材料制造。5.3.4.3其他轴上花键的尺寸、公差配合应符合GB3478.1～3478.2中的规定；花键的配合按GB3478.1中规定的较粗级选取。5.3.5刀轴5.3.5.1刀座与刀轴焊接后，刀座工作平面与刀轴中心线垂直度应不大于2mm。刀轴管应校直，使其每米长度上的直线度不大于2.5mm。5.3.5.2焊缝应平整，不得有影响强度的缺陷。5.3.5.3刀座与刀轴管焊接后应进行退火处理，以消除内应力。5.3.5.4刀轴花键外径对两端轴承处外径的径向圆跳动应按GB1184中不低于7级选用，轴承处的圆柱度应 按GB1184中不低于8级选用。5.3.6刀和刀座刀和刀座应符合GB/T5669的规定。5.3.7链轮5.3.7.1链轮应用GB699规定的45号钢材料制造，也允许采用品质相当的材料制造。用45号钢材料制造的链轮，齿面淬火硬度为HRC40～45。5.3.7.2链轮主要尺寸和端面齿形应符合GB1244中的规定。5.3.7.3链轮齿根圆径向及端面圆跳动按GB1184中不低于10级选取。5.3.7.4链轮齿根圆直径极限偏差按GB1801中不低于h11选取。5.3.8万向节传动总成万向节传动件应符合NJ5和GB1592的规定。5.3.9旋耕播种施肥机械的播种部件其技术要求应符合JB/T6274.1中的有关规定。5.4装配技术要求5.4.1所有零、部件须经检验合格，外购件、外协件www.bzfxw.com须有检验合格证方能进行装配。5.4.2主、从动链轮的中心线应在同一平面内，其偏差应不大于0.5mm。链条应有适当的张紧力，滑轨顶向链条的推力一般为50～100N（扣除链条本身的质量）。5.4.3刀辊的最大回转半径与最小回转半径之差应不大于15mm。5.4.4旋播机播种部件的装配技术要求应符合JB/T6274.1的有关规定。5.5整机技术要求5.5.1旋耕机及旋耕联合作业机械装配后，应在刀辊工作转速范围内进行不少于1h的空运转试验，运转中传动系统不得有异常响声。停车后检查下列项目：a.转动灵活性：旋耕机动力输入轴的最大空运转扭矩，侧边传动不大于15N·m；中间传动不大于20N·m；b.油温：箱体内润滑油的温升不得超过30℃；c.密封性：箱体静结合面和动结合面均不得漏油；d.传动箱的润滑油以100目滤布过滤后，其铁屑等杂物不应超过16mg/kW；e.各连接螺栓不得有松动现象。5.5.2万向节传动、刀辊和传动件应有安全防护罩壳。5.5.3对悬挂销和外露花键等应采取防锈措施。 5.5.4涂漆应符合NJ/Z3的要求。5.5.5带拨叉变速的传动箱应能灵活换档，不得有卡滞或挂不上档，挂档后不得有自动脱档现象。6验收规则6.1每台旋耕机或旋耕联合作业机械应由制造厂质量检验部门检验合格后方能出厂。6.2订货单位抽验产品质量时，应按GB2828规定进行，合格质量水平和检查批量，由供货方和订货方协商确定。7标志与包装7.1每台旋耕机或旋耕联合作业机械应在显著部位固定产品铭牌，标明产品的名称、牌号、型号、主要技术参数、配套动力、制造厂名、出厂日期和编号。7.2包装应牢固可靠，规定的配件和附件应装入箱内或打入包裹内。7.3包装件的外表应标明下列项目：a.产品的名称、牌号和型号；b.包装件的名称、质量及总件数和编号；c.制造厂名称和地址；d.发运地址、收货单位。7.4每台旋耕机或旋耕联合作业机械出厂时，应随机www.bzfxw.com附有下列文件：a.质量检验合格证；b.使用保养说明书；c.整台产品包装清单。'
