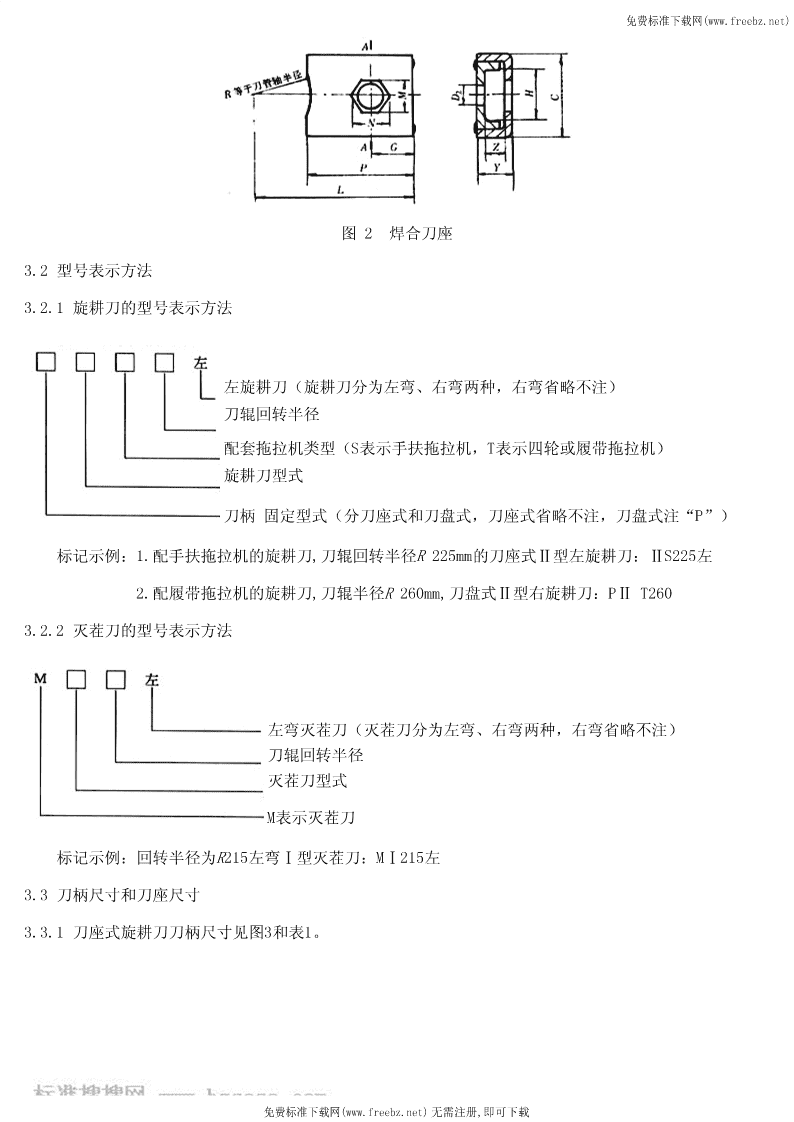

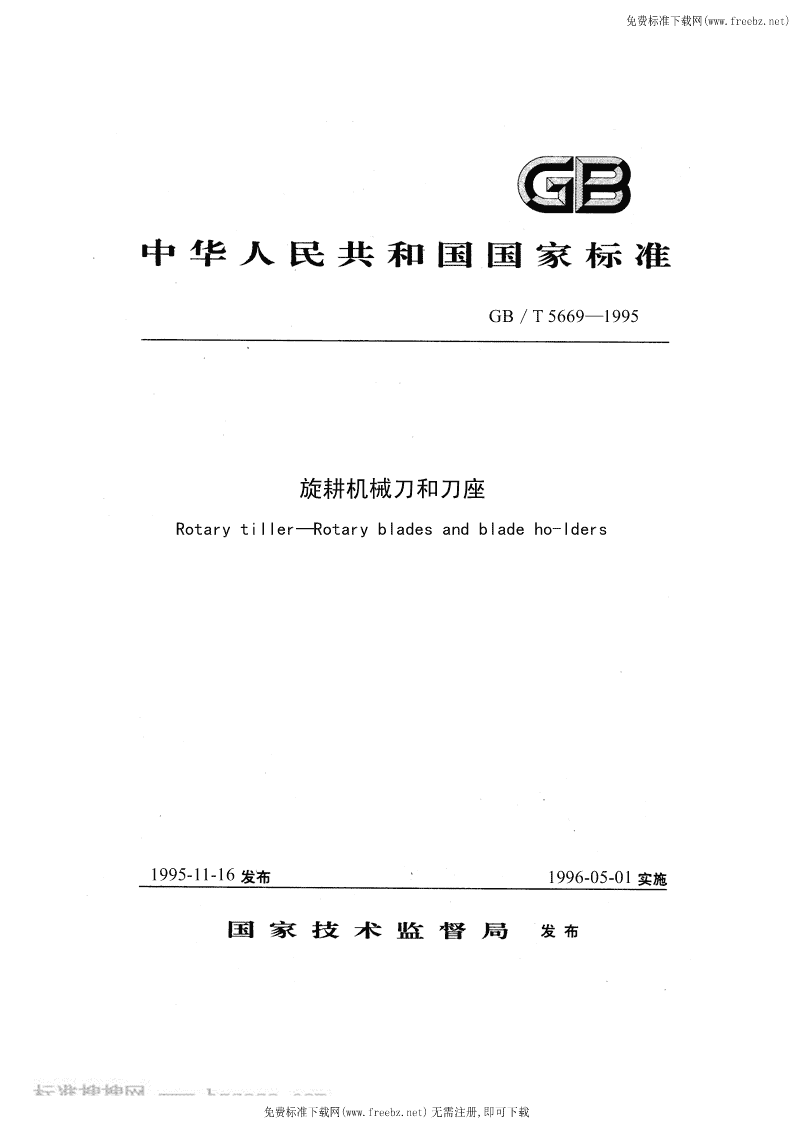

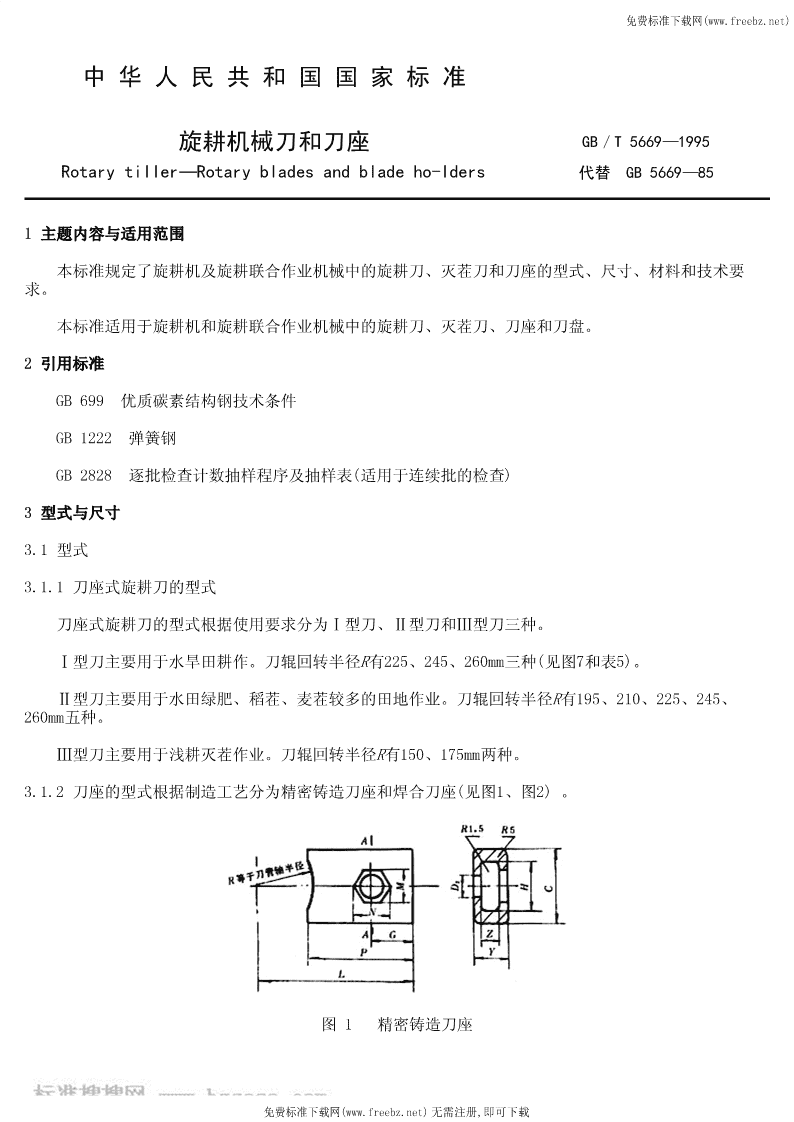

'免费标准下载网(www.freebz.net)GB／T5669—1995旋耕机械刀和刀座Rotarytiller─Rotarybladesandbladeho-lders1995-11-161996-05-01免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)中华人民共和国国家标准旋耕机械刀和刀座GB／T5669—1995Rotarytiller─Rotarybladesandbladeho-lders代替GB5669—851主题内容与适用范围本标准规定了旋耕机及旋耕联合作业机械中的旋耕刀、灭茬刀和刀座的型式、尺寸、材料和技术要求。本标准适用于旋耕机和旋耕联合作业机械中的旋耕刀、灭茬刀、刀座和刀盘。2引用标准GB699优质碳素结构钢技术条件GB1222弹簧钢GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)3型式与尺寸3.1型式3.1.1刀座式旋耕刀的型式刀座式旋耕刀的型式根据使用要求分为Ⅰ型刀、Ⅱ型刀和Ⅲ型刀三种。Ⅰ型刀主要用于水旱田耕作。刀辊回转半径R有225、245、260mm三种(见图7和表5)。Ⅱ型刀主要用于水田绿肥、稻茬、麦茬较多的田地作业。刀辊回转半径R有195、210、225、245、260mm五种。Ⅲ型刀主要用于浅耕灭茬作业。刀辊回转半径R有150、175mm两种。3.1.2刀座的型式根据制造工艺分为精密铸造刀座和焊合刀座(见图1、图2)。图1精密铸造刀座免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)图2焊合刀座3.2型号表示方法3.2.1旋耕刀的型号表示方法左旋耕刀（旋耕刀分为左弯、右弯两种，右弯省略不注）刀辊回转半径配套拖拉机类型（S表示手扶拖拉机，T表示四轮或履带拖拉机）旋耕刀型式刀柄固定型式（分刀座式和刀盘式，刀座式省略不注，刀盘式注“P”）标记示例：1.配手扶拖拉机的旋耕刀,刀辊回转半径R225mm的刀座式Ⅱ型左旋耕刀：ⅡS225左2.配履带拖拉机的旋耕刀,刀辊半径R260mm,刀盘式Ⅱ型右旋耕刀：PⅡT2603.2.2灭茬刀的型号表示方法左弯灭茬刀（灭茬刀分为左弯、右弯两种，右弯省略不注）刀辊回转半径灭茬刀型式M表示灭茬刀标记示例：回转半径为R215左弯Ⅰ型灭茬刀：MⅠ215左3.3刀柄尺寸和刀座尺寸3.3.1刀座式旋耕刀刀柄尺寸见图3和表1。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)图3刀座式旋耕刀刀柄尺寸表1尺寸,mm旋耕机所配拖拉机类型ABDEFS10±0.555±225T10±0.570±230注：①S表示配用于手扶拖拉机,T表示配用于四轮或履带拖拉机。②配17.6kW(20马力)以下的四轮拖拉机的旋耕机,旋耕刀刀柄尺寸可采用S类。③表中符号的说明见附录A(参考件)。3.3.2刀盘式旋耕刀刀柄尺寸见图4和表2。图4刀盘式旋耕刀刀柄尺寸表2尺寸,mm刀盘式旋耕刀型式abcdlmaxmaxmax免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)Ⅰ型45±0.2151515Ⅱ型55±0.21717183.3.3刀盘式灭茬刀刀柄尺寸见图5、图6和表3。图5MⅠ型灭茬刀安装尺寸图6MⅡ型灭茬刀安装尺寸表3尺寸,mm刀盘式灭茬刀型式abcdlmaxmaxmaxMⅠ型50±0.2152617MⅡ型50±0.21313133.3.4刀座的尺寸见图1、图2和表4。表4尺寸,mm旋耕机所配拖拉机类型CLPGD2YZ精密HMA焊合铸造S75571)2011424617.520.221T9567；642)2513475120.023.1注：1)刀管轴直径不大于55mm。2)刀管轴直径为70mm时选取67,刀管轴直径为76mm时选取64。免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)3.4刀身尺寸3.4.1刀座式旋耕刀刀身尺寸见图7和表5,也可自行设计。3.4.2刀盘式旋耕刀刀身尺寸自行设计。3.4.3灭茬刀刀身尺寸自行设计。图7刀座式旋耕刀刀身尺寸表5刀身尺寸,mm刀型号RR0θmaxR1bhαγαβc1c2lⅠS22535～45125218±2ⅠT22545～5527°ⅠS24535～45135228±2ⅠT24545～554042°3.51.0～2030～120°～～12ⅠT260143236±245～555052°5.02.0ⅡS19535～45185±2ⅡT19545～55125ⅡS21035～45192±2ⅡT21045～55免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)ⅡS22535～45218±2ⅡT22545～55ⅡS24535～4537°225±2ⅡT24545～55125ⅡT260233±245～55ⅢS1509212°138±125～35371020—12012010ⅢT150120°ⅢS17510217°168±235～4540203012012012ⅢT175注：①侧切刃曲线推荐采用公式：Rn=R0+Kθ。②表中符号的说明见附录A(参考件)。4技术要求4.1材料4.1.1旋耕刀和灭茬刀应用GB699中规定的65Mn和GB1222中规定的60Si2Mn钢以及其他品质相当的材料制造。4.1.2精密铸造刀座应用GB5676《一般工程用铸造碳钢》中规定的ZG230-450,或其他品质相当的材料制造。焊合刀座应用GB1591《低合金高强度结构钢》中规定的16Mn,或其他品质相当的材料制造。4.2旋耕刀、灭茬刀的制造方法及热处理4.2.1旋耕刀、灭茬刀应经锻压成形。4.2.2旋耕刀和灭茬刀刀身部分热处理硬度为HRC48～54；刀柄部分硬度为HRC38～45。4.2.3旋耕刀和灭茬刀刀身部分金相组织为回火马氏体,刀柄部分为回火屈氏体。5外观质量5.1旋耕刀和灭茬刀5.1.1旋耕刀和灭茬刀表面不得有裂纹等影响使用的缺陷。5.1.2旋耕刀和灭茬刀两平面应平整,刃口线应圆滑。5.1.3旋耕刀和灭茬刀应进行油漆或其他防锈处理。5.2固定刀座免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)5.2.1精密铸造刀座不应有粘砂、砂眼和飞边等缺陷。5.2.2焊合刀座焊缝应平整、牢固,不应有未焊透、漏焊和夹渣等缺陷。5.2.3刀座应涂防锈漆。6验收规则6.1每批旋耕刀和灭茬刀应由制造厂质量检验部门检验合格方能出厂。6.2订货单位抽验产品质量时,应按GB2828规定进行,合格质量水平和检查批量由供货方和订货方协商确定。7标志与包装7.1旋耕刀、灭茬刀、刀座单独发运应包装。包装应牢固可靠。7.2包装件内应附有质量合格证。7.3包装件外部应标明：a.部件名称、规格及数量；b.制造厂名称；c.出厂日期。附录A旋耕刀符号的说明(参考件)A──刀柄宽度；B──刀柄厚度；D──孔径；E──回转中心到刀柄孔中心的距离；F──刀柄顶部到孔中心的距离；R──刀辊回转半径；R──侧切刃起始半径；0R──侧切刃上任意点的半径；nθ──侧切刃包角；maxR──侧切刃终点半径；1b──工作幅宽；免费标准下载网(www.freebz.net)无需注册,即可下载 免费标准下载网(www.freebz.net)h──正切面端面刀高；α──正切面顶部宽度；r──正切面弯折半径；α──侧切刃终点半径与弯折线之夹角；β──正切面弯折角；c──侧切面顶部宽度；1c──刃口厚度；2ι──刃部宽度。免费标准下载网(www.freebz.net)无需注册,即可下载'
