GBT5854-1986细木工板胶层剪切强度的测定.pdf 2页

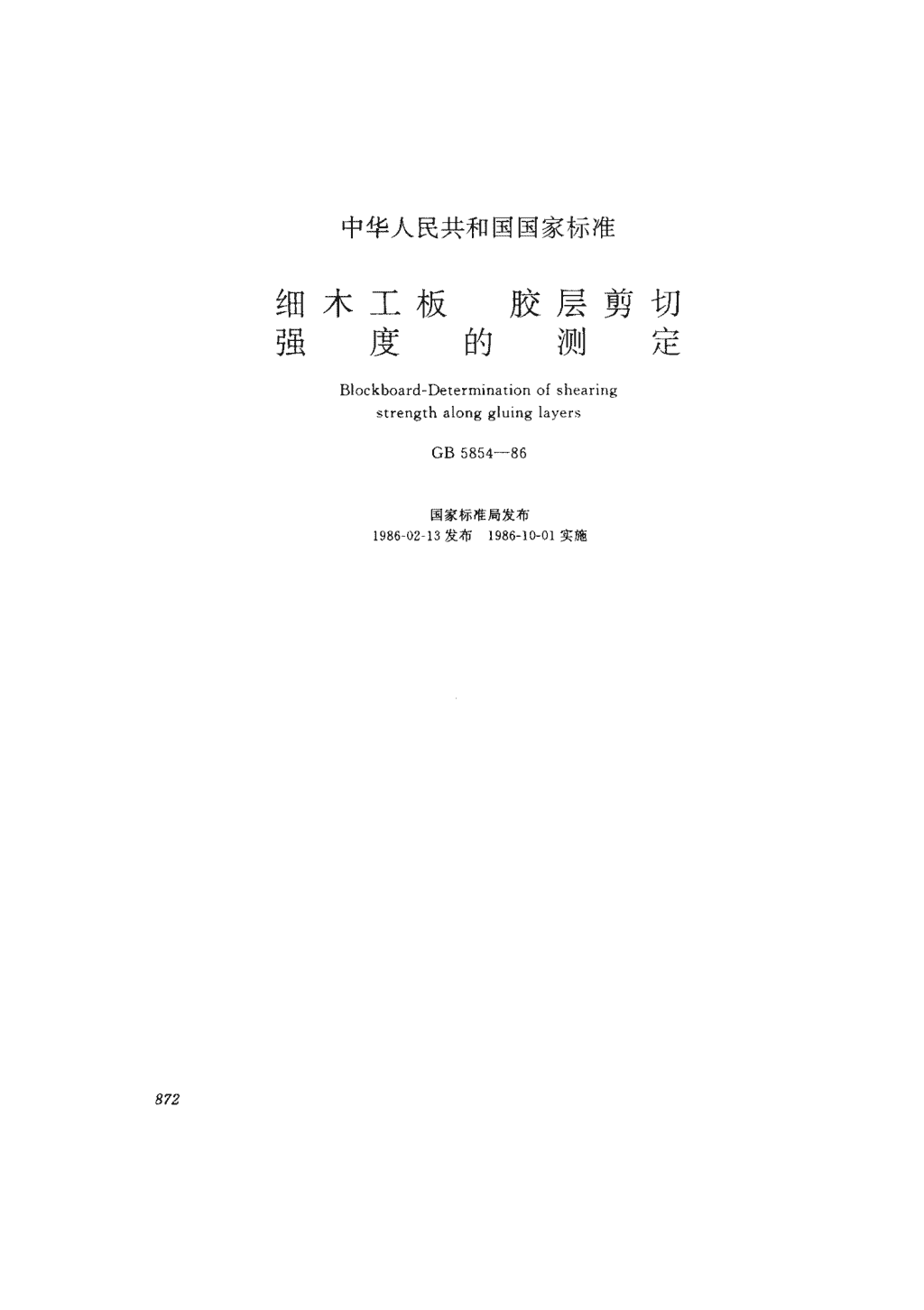

'中华人民共和国国家标准细切强木工板胶层剪定度的测Blockboard-DeterminationofshearingstrengthalonggluinglayersGB5854-86国家标准局发布1986-02-13发布1986-10-01实施872 P一一破坏级荷，N。1通用范.1-试件勿断面的实际宽度，mm本in准适用干细木工板，规定了确定细术工板胶层剪切B-试件剪断面的实际长度，mm.强度的方法.这种细木工板的定义见GB5849-86《细木工单个试件的胶层剪切强度和每张细木工板的平均胶层剪板定义和分类冲。切强度的计算均精确y6.elmpa.4.8在测定胶层剪切强度时，凡属抽口折断、表板创裂Zf界与设.仪.中板剪断或表板剥离的试件，其剪切弧度值统计按以下规定2.1木材万能试验机4000一40000N.处理。2.2专用卡具，见下图。4.8.1如L述试件的剪切强度值高于规定时，列入统计2.3游标卡尺精度0.1.m,记录，如低于标准规定时，予以剧除不计。2.4空气对沈干澡箱。4.8.2如果上述几种?A件的数AM过试件总数的一半，2.5恒温水浴，温度调节范围20--1000.致使枪9结果低于标4规定时，WI另行取样ta9k2.9秒表。4.9如果胶层剪切强度的侧定结果低干标准规定，而试件平均木材破坏率高干80%,其剪切强度指标可比规定低3取样和试件20%.按13B5851--86《细木工板试件尺寸的规定》的规定4.10细术工板的胶层剪切强度试件在制取过程中成浸泡锯割试件。千澡后，如发现试件的任一胶层已开腔时，则该件的剪切强度按零计算。列入记条。但此种试件不得超过试件总数的4方法20%,如翅过，允许复脸一次，盆脸结果仍有此种情况成剪4.1试件锯好后，按GB5851-86的有关规定侧定试件切强度低于标准规定时，则该批细木工板作不合格论。受剪面的长度和宽度。4.11胶层剪切强度的侧试结果缤人细木工板胶层剪切强4.2对于Q类胶细水工板将试件放在栩架上，浸子63i度侧定记录衰中，详见附录A。3℃的水中，水面高于试件20mm.使试件既不浮干水面，又不沉F水底。相互之问有一定间隙。怪饱时间为3h,然后在室温下放里lomln，在木材万能试验机上进行试验。附录A4.3对于I类胶细木工板。将试件放在沸水中煮4h,然细木工板胶层剪切强度侧定记录裹后分开平放在63土3℃的干操箱中，干燥20h,再在沸水中(补充件)煮4h,取出后在室温F放置lo-,在木材万能试鉴机上进行试验记录*号码一检拍草号日一4.4在木材万能试脸机七按下图组装试件。牟月日终别NPFO8mm肚号一生产华位_一吐IIUR}1s+I4>m}mYR(444m}mR(tl9N4AIbtM4P6.1+MAP9eRI-胶晨阿切强度试件的组装方法图“’自乌三川一刁.5试件安装时应使其纵轴与试脸机的活动夹头的轴线一致，夹持部位与试件锯CI的距离为5_lm..记及人4,5侧试时加荷应缓祖均匀，加荷时间控制在30一90s,从计力盘上读出破坏级荷，精确至IN.用加说明4.7试件的胶层剪切强度按式(1)、式(2〕计算:本标准由中华人民共和国林业部提出，由中国林业科学人型试件S^二AP-B(I)研究院木材工业研究所归口。本标准由黑龙江省林产工业研究所等单位负责起草.B型试什S.二.4P-Bx。.。(2)本标推主要起覃人.刘振国、谭琴秀、余庆生、张儒式中S-S,试件的剪切强度，MP幻林、盆奎东。873'
