GBT5882-1986苎麻束纤维断裂强度试验方法.pdf 5页

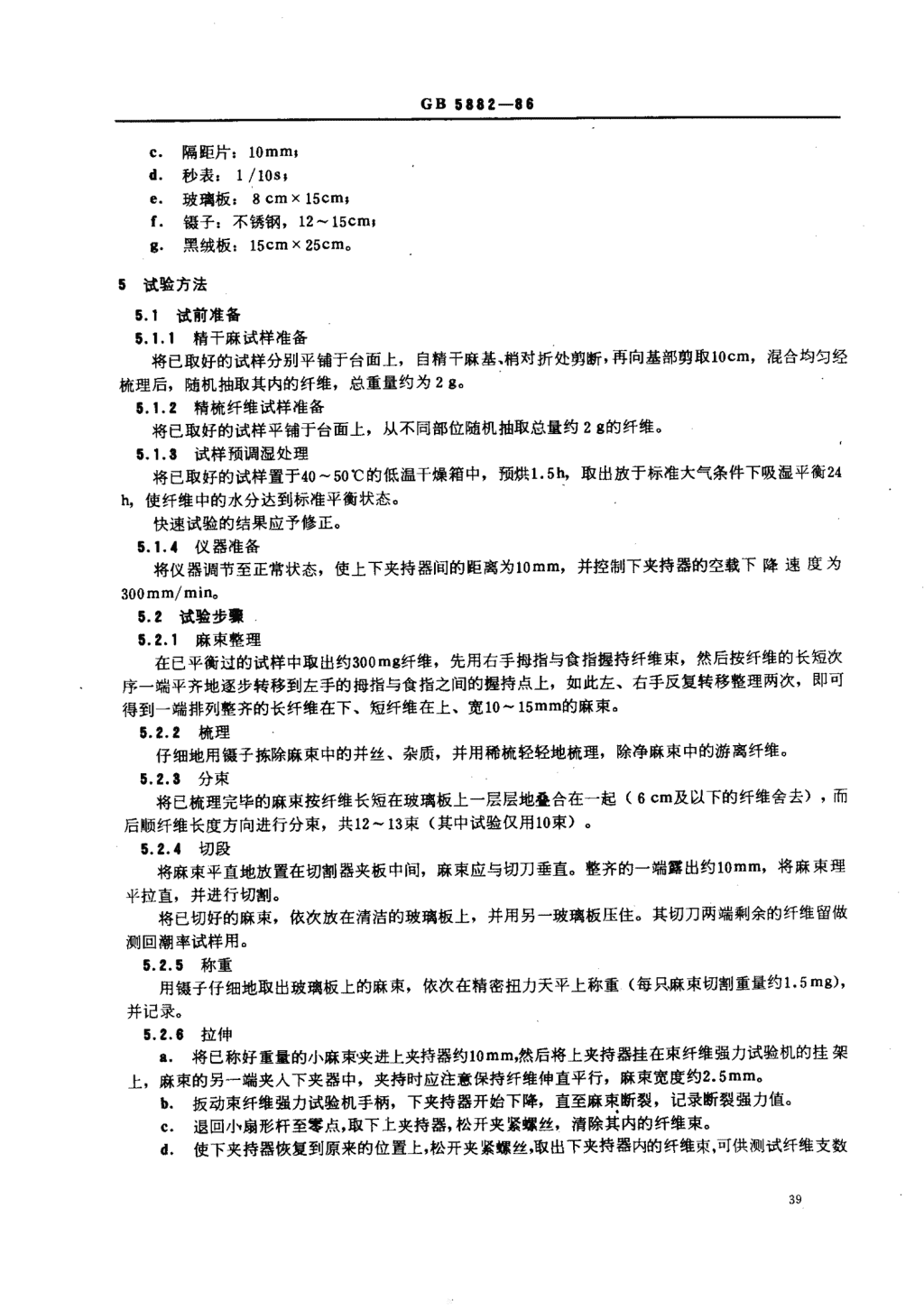

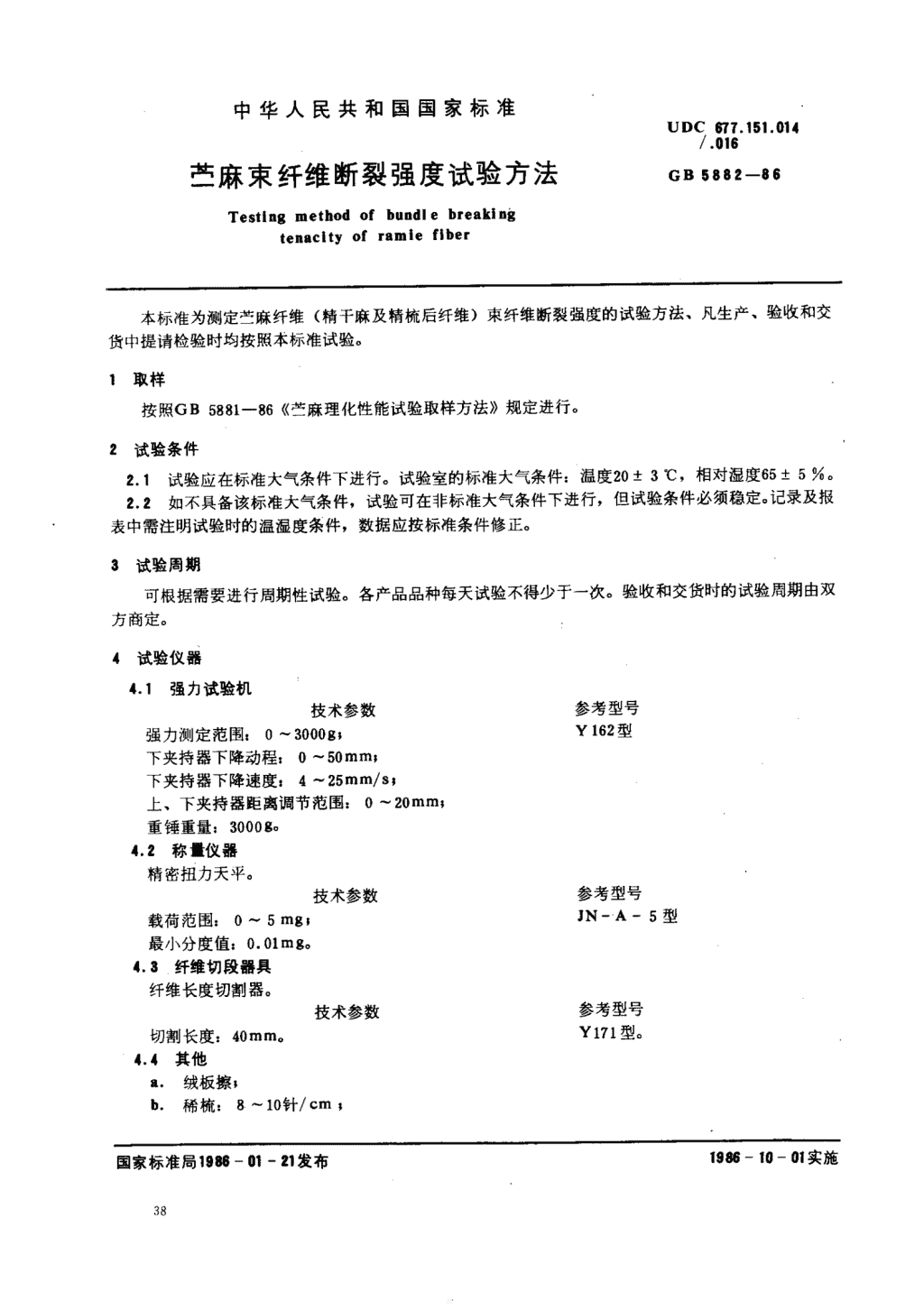

'中华人民共和国国家标准UDC677.151.014八016xr,麻束纤维断裂强度试验方法GB5882一.6Testingmethodofbundlebreakingtenacityoframiefiber本标准为测定竺麻纤维(精干麻及精梳后纤维)束纤维断裂强度的试验方法、凡生产、验收和交货中提请检验时均按照本标准试验。1取样按照GB5881-86《竺麻理化性能试验取样方法》规定进行。2试验条件2.1试验应在标准大气条件下进行。试验室的标准大气条件:温度20士3℃，相对湿度65士5%。2.2如不具备该标准大气条件，试验可在非标准大气条件下进行，但试验条件必须稳定。记录及报表中需注明试验时的温湿度条件，数据应按标准条件修正。3试验周期可根据需要进行周期性试验。各产品品种每天试验不得少于一次。验收和交货时的试验周期由双方商定。4试验仪器4.1强力试验机技术参数参考型号强力测定范围:0--30008;Y162型下夹持器下降动程:0一50mm;下夹持器下降速度:4一25mm/s;上、下夹持器距离调节范围:。一20mm;重锤重量:30009-4.2称f仪器精密扭力天平。技术参数参考型号载荷范围:。~5m8;JN一A一5型最小分度值:0.01Mg.4.3纤维切段器具纤维长度切割器。技术参数参考型号切割长度:40mm,Y171型。4.4其他a.绒板擦，b.稀梳:8一10针/cm;国家标准局1986一01一21发布1986一to一01实施 GB5882一.5隔距片:lomm;二一秒表:1/10s;玻璃板:8cmx15cm;:一镊子:不锈钢，12.15cm;黑绒板:15cmx25cmce5试验方法5.1试前准备5.1.1精干麻试样准备将已取好的试样分别平铺于台面上，自精干麻基、梢对折处剪断，再向基部剪取JOcm,混合均匀经梳理后，随机抽取其内的纤维，总重量约为28=5.1.2精梳纤维试样准备将已取好的试样平铺于台面上，从不同部位随机抽取总量约29的纤维。肠.1.8试样预调湿处理将已取好的试样置于40一50℃的低温干燥箱中，预烘1.5h，取出放于标准大气条件下吸湿平衡24h，使纤维中的水分达到标准平衡状态。快速试验的结果应予修正。5.1.4仪器准备将仪器调节至正常状态，使上下夹持器间的距离为lomm，并控制下夹持器的空载下降速度为300mm/min,5.2试验步葬5.2.1麻束整理在已平衡过的试样中取出约300mg纤维，先用右手拇指与食指握持纤维束，然后按纤维的长短次序一端平齐地逐步转移到左手的拇指与食指之间的握持点上，如此左、右手反复转移整理两次，即可得到一端排列整齐的长纤维在下、短纤维在上、宽10一15mm的麻束。5.2.2梳理仔细地用镊子拣除麻束中的并丝、杂质，并用稀梳轻轻地梳理，除净麻束中的游离纤维。5.2.3分束将已梳理完毕的麻束按纤维长短在玻璃板上一层层地盛合在一起(6cm及以下的纤维舍去)，而后顺纤维长度方向进行分束，共12一13束(其中试验仅用10束)。5.2.4切段将麻束平直地放置在切割器夹板中间，麻束应与切刀垂直。整齐的一端露出约lomm，将麻束理平拉直，并进行切割。将已切好的麻束，依次放在清洁的玻璃板上，并用另一玻璃板压住。其切刀两端剩余的纤维留做测回潮率试样用。5.2.5称重用镊子仔细地取出玻璃板上的麻束，依次在精密扭力天平上称重(每只麻束切割重量约1.5mg),并记录。5.2二拉伸a.将已称好重量的小麻束央进上夹持器约lomm，然后将上夹持器挂在束纤维强力试验机的挂架上，麻束的另一端夹人下夹器中，夹持时应注意保持纤维伸直平行，麻束宽度约2.5mmob.扳动束纤维强力试验机手柄，下夹持器开始下降，直至麻枣断裂，记录断裂强力值。c.退回小扇形杆至零点，取下上夹持器，松开夹紧螺丝，清除其内的纤维束。d.使下夹持器恢复到原来的位置上，松开夹紧螺丝，取出下夹持器内的纤维束，可供测试纤维支数 GB5882-86~~.~..~~~~~..~~~用。该项试验共做十次。各次断裂强力值应在1700士500蛇间，超差者或每束中未拉断纤维数超过二根者均作废，应重做。6计算方法6.1束纤维断裂强度竺麻束纤维断裂强度按式(1)计算:10rPl了二,c=—⋯(1)其中:Q+。L(2)9，·9000式中:产c—束纤维断裂强度，g/d,PI必一一刊袜束的断裂强度，g/ds一一麻束的断裂强力，9;豹一一日森束的切割重量，mg;L—麻束的切割长度，40mmo6.2束纤维断裂强度标准差系数芒麻束纤维断裂强度标准差系数按式(3)计算:CV一=UP.-CIx100···-·························。⋯(3)式中:CV-束纤维断裂强度标准差系数。%;口。一1—束纤维断裂强度标准差，g/d,o，一:按式(4)计算:piz一npCz0月一1二(4)n一1式中:1r-试验次数(10次)。6.8数字的修约束纤维平均断裂强度及其标准差系数均保留到小数点后第二位。数字的修约按GB1.1-81《标准化工作导则编写标准的一般规定》附录C数字修约规则(补充件)进行。 GB5882-86附录A表格形式(参考件)A.1;}-麻纤维物理性能试验报表芒庶纤维物理性能试验报表试验室编号长度细度强度温&I度口日口口试批斑样平均标准短纤平均标准极差平均标准极差干球相对名长度差系率支数差系断裂差系温度湿度期种称号别数(绒)Nm数强度数mm%%支%支g/d%g/d℃%www.bzfxw.com试验室试验年月主管 GB5882-86A.2竺麻纤维强度、支数试验记录竺麻纤维强度、支数试验记录取样日期试验室编号品种试样名称批号班别切割长度干球温度，℃相对湿度mm湿球温度，℃%勺言少使共12’3456’78i10小计麻束重且Tg,二9"M9麻束断裂强度E口二Q,，B麻束断裂强度EP‘二P，g/d庶束中纤维根数n纤维支数Nm,，支www.bzfxw.com束纤维平均断裂强度断裂标准差系数PC，g/dCK._,，%纤维平均支数支数标准差系数Nm，支C犷。一1，%纤维实际回潮率公定回潮率支数%N.，支，二.，8Q,,;"-9L00。，。"1E0"P,Nm,=BL,nN。二羊计算公式一、,T(nx,--1x)2;C。一￡-z"100试验年月日A.a凡符合技术要求的其他型号仪器亦可使用。附加说明:本标准由中华人民共和国纺织工业部提出，由纺织工业部标准化研究所归口。本标准由华东纺织工学院负责起草，由株洲芒麻纺织印染厂、上海第九棉纺织厂协作起草。本标准主要起草人姜繁昌、邵宽。'
