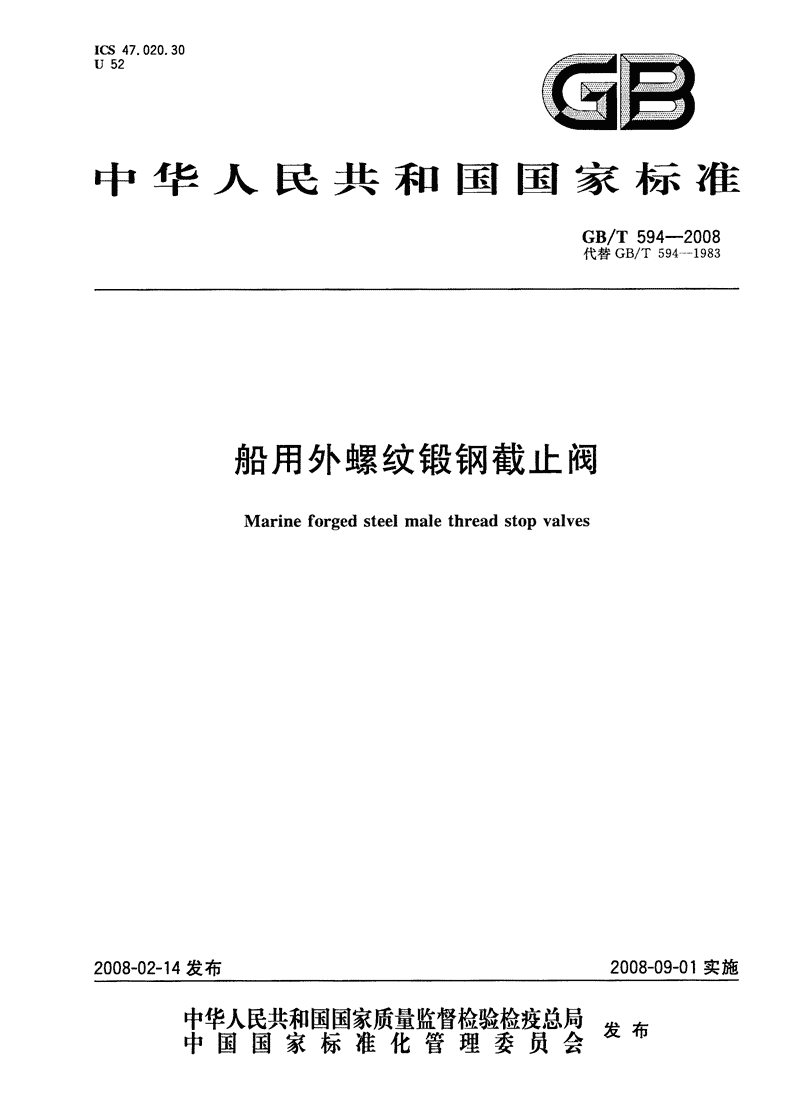

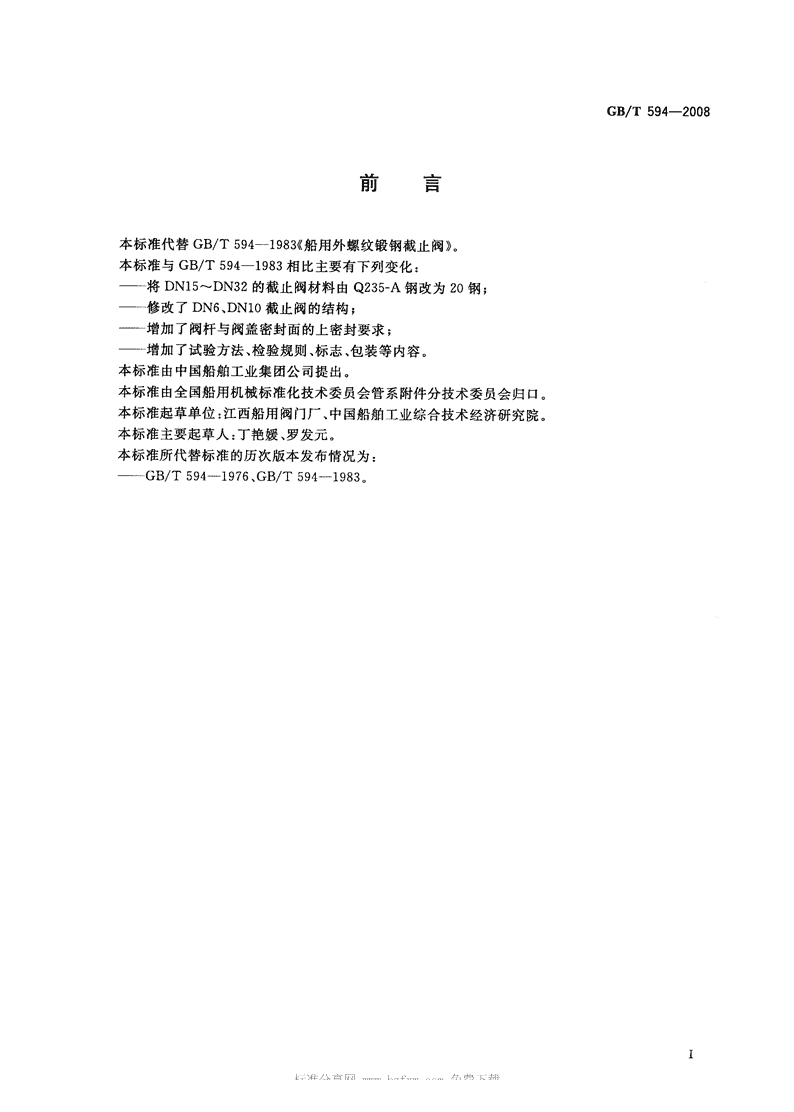

'免费标准下载网(www.freebz.net)弓4752荡黔中华人民共和国国家标准GB/T594一2008代替GB/T594一1983船用外螺纹锻钢截止阀MarineforgedsteelmalethreadstOPvalves2008一02一14发布2008一09一01实施中华人民共和国国家质量监督检验检疫总局发布中国国家标准化管理委员会免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/T594一2008曰二.‘目.种几-月U吕本标准代替GB/T594一1983《船用外螺纹锻钢截止阀》。本标准与GB/T594一1983相比主要有下列变化:—将DN15~DN32的截止阀材料由Q235一A钢改为20钢;—修改了DN6、DN10截止阀的结构;—增加了阀杆与阀盖密封面的上密封要求;—增加了试验方法、检验规则、标志、包装等内容。本标准由中国船舶工业集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位:江西船用阀门厂、中国船舶工业综合技术经济研究院。本标准主要起草人:丁艳媛、罗发元。本标准所代替标准的历次版本发布情况为:—GB/T594一1976、GB/T594一1983。标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/T594一2008船用外螺纹锻钢截止阀范围本标准规定了船用外螺纹锻钢截止阀(以下简称截止阀)的分类和标记、要求、试验方法、检验规则、标志、包装和贮存。本标准适用于船舶管路系统用截止阀的设计、制造和验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T600船舶管路阀件通用技术条件GB/T6”一1999优质碳素结构钢GB/T700一2006碳素结构钢GB/T1220一2007不锈钢棒GB/T1958产品几何量技术规范(GPS)形状和位置公差检测规定GB/T3032船舶管路附件的标志GB/T9440一1988可锻铸铁件GB/T12361一2003钢制模锻件通用技术条件GB/T17107一1997锻件用结构钢牌号和力学性能CB‘56管子平肩螺纹接头cB/T3589一1994船用阀门非石棉材料垫片及填料3分类和标记3，1型式截止阀分为如下两种型式:A型一一直通型截止阀;B型—直角型截止阀。3.2基本参数截止阀的基本参数见表1。表1截止润的基本参数公称压力PN/公称通径DN/型式适用介质MPanlrn燃油、滑油、淡水、空气和温度4，015~32A、B不高于250℃的蒸汽10。06~32燃油、滑油、淡水、空气3.3结构和基本尺寸3.3.DN6、DN10截止阀的结构和基本尺寸按图1和表2。免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/T594一2008单位为毫米口51扳手尺寸52q}呀}弓台A型B型图t截止阀(DN6~DN10)表2截止阀的基本尺寸(DN氛DN10)单位为毫米公结构尺寸‘螺一纹接头一手轮一重量/k。{公称称}一、压力LH:}通PN/DD1D2lA型，径MPaB型A型一51一重一一DN11一}一!一67437IDSM22XI.519.8l0l4一7一0·“4一一。·5。}10.012一一32一2‘65一l0944712516一一38M27XI.52481416一73一一3。8。{一8{1.16一一1.，2}3.3.2DN15~DN32截止阀的结构和基本尺寸按图2和表3。表3截止阀的基本尺寸(DN15~DN32)单位为毫米公结构尺寸螺纹接头}一扳手尺寸{一手轮，重量/kg}公称行称LH1}压力一凡}程通一。1一PN/一刀2径一‘’MPaA型}B型异之DN一DZ一一‘一一一一一l51105514325}一52M36X2一一3322一一22一一32一一4‘一一80‘8}一1011.601.54}201165815332’55M3”况}一3625{一23}一36}，46一一‘00{91一‘2一一“。4一11.914，02513D6516735一一64M48X2{“一一4532一一26一150一120{11{114一，288“·37}321407019746一一7“MS“XZ一一5338一一25一一一1一6。一一140一1“一{‘6{，4·56一{4.21一l51206016427152M36XZ一一3322}一22}32一41一!120!111一1。一一“·‘。{一“·。“{}2019432{55M3”湘}一3625}2315一一36{魂61一12一一2.95{一3·‘”!10.0134672520438卜4M4“XZ一一4532一}26一46一55一一‘2一14一3，7“!3·“0-321467322046一751M56又2}5338一一28。一{55一65{160!一14一一16一5·‘“{4·“5标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/T594一2008单位为毫米扳手尺寸52引引引+若专A型B型图2截止阀(DN巧~DN32)3.4产品标记口口口口口口—公称通径数值，不足三位的前面加“0”，单位为毫米(mm)—10倍公称压力数值，单位为兆帕(MPa)—型式3.5标记示例公称压力为10。。MPa、公称通径为10mm的外螺纹锻钢直通截止阀标记为:截止阀GB/T594一2008A10001O公称压力为4.0MPa、公称通径为20mm的外螺纹锻钢直角截止阀标记为:截止阀GB/T594一2008B400204要求4.1材料截止阀主要零件的材料见表4。4.2强度截止阀在1.5倍公称压力的液压下，应无渗漏。4.3密封性4.3.1截止阀阀盘与阀座之间的密封面在1.1倍公称压力的液压下，应无渗漏。4.3.2截止阀阀杆与阀盖密封在1.1倍公称压力的液压下，填料腔允许有。.01XDNmm3/5的渗漏量。免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/T594一2008表4截止阀主要零件材料材料零件名称名称牌号标准编号DN6、DN10不锈钢2Cr13GB/T12361一2003阀体DN15~DN32优质碳素结构钢2OGB/T17lO7一1997阀盘、阀杆不锈钢2Cr13GB/T1220一2007阀盖优质碳素结构钢2OGB/T699一1999压紧螺母普通碳素结构钢Q235一AGB/T700一2006手轮可锻铸铁KTH330一08GB/T9440一1988填料柔性石墨RSMCB/T3589一19944。4尺寸及公差截止阀的线性尺寸及公差应符合GB/T600的要求。4.5形位公差截止阀的形位公差应符合GB/T60。的要求。4.6接口截止阀的螺纹接头的连接尺寸应符合CB鉴56的要求。4。7外观截止阀的外观应符合GB/T600的要求。4.8重量截止阀重量的正偏差不应超过规定重量的4%。4.9标志截止阀的标志按GB/T3032的要求。5试验方法5.1材料截止阀锻、铸件的化学成分和力学性能试验应按GB/T12361一2。。3、GB/T17107一1997和GB/T9440一1988规定的方法进行。结果应符合4.1的要求。5。2强度截止阀的强度试验应按GB/T600规定的方法进行。结果应符合4.2的要求。5.3密封性5.3，1截止阀阀盘与阀座之间密封性的试验应按GB/T600规定的方法进行。结果应符合4.3.1的要求。5.3.2截止阀阀杆与阀盖之间密封性的试验应按GB/T600规定的方法进行。结果应符合4.3，2的要求。5.4尺寸及公差截止阀的线性尺寸及公差应使用相应等级的量具进行测量与检查。结果应符合3.3和4。4的要求。5.5形位公差截止阀的形位公差应按GB/T1958规定的方法进行检验。结果应符合4.5的要求。5。6接口截止阀的接口尺寸应使用相应等级的螺纹环规检查。结果应符合4。6的要求。标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)CB/T594一20085.7外观截止阀的外观应用目测方法检查。结果应符合4.7的要求。5.8重且将截止阀放在分度值不大于0.01kg衡器上进行称重。结果应符合4.8的要求。5.9标志截止阀的标志应用目测方法检查。结果应符合4.9的要求。6检验规则6.1检验分类截止阀的检验分为:型式检验和出厂检验。6。2型式检验6.2.1检验时机有下列情况之一时，截止阀应作型式检验:a)新产品试制定型;b)批量生产的产品定期抽查(定期抽查每年至少进行一次);c)因定型产品在结构、材料工艺等方面有较大改变，可能影响性能。6.2.2检验项目和顺序截止阀型式检验的检验项目和顺序见表5。表5截止阀的检验项目序号检验项目要求的章、条号试验方法的章、条号型式检验出厂检验l材料4。15，1..2强度4.252..4。3。15，3.1..3密封性4.3。253，2.4尺寸及公差3.3、4.45，4.5形位公差4。555.6接口4.65.6..7外观4.75。7..8重量4。85.8.9标志4.95.9..注:.必检项目;一不检项目。6.2.3检验样品数妞截止阀型式检验的样品应为3个。6.2.4判定规则截止阀所有样品全部检验项目符合要求，判为型式检验合格;若材料检验不符合要求，判为型式检验不合格;若有不符合要求的其他项目，允许加倍取样复验。若复验符合要求，仍判型式检验合格;若复验仍有不符合要求的项目，则判为型式检验不合格。6.3出厂检验6.3.1检验项目和顺序截止阀出厂检验的检验项目和顺序见表5。免费标准下载网(www.freebz.net)无需注册即可下载 免费标准下载网(www.freebz.net)GB/T594一20086.3.2检验样品数皿截止阀出厂检验除材料同一炉号为一批，按批次检验外，其他检验项目应逐个产品进行。6.3.3判定规则全部检验项目符合要求的截止阀判定出厂检验合格;若材料的化学成分和力学性能试验不符合要求的截止阀，则判定该批截止阀出厂检验不合格;其他项目的检验，若有不符合要求的截止阀，允许返修后进行复验。若复验符合要求，仍判出厂检验合格;若复验仍不符合要求，则判该截止阀出厂检验不合格。7包装和贮存7。1截止阀的包装应按GB/T600的规定。7.2截止阀应存放在干燥的室内，不允许露天存放或将产品堆置。标准分享网www.bzfxw.com免费下载免费标准下载网(www.freebz.net)无需注册即可下载'
