GBT5964-2008核仪器用同轴电缆连接器.pdf 10页

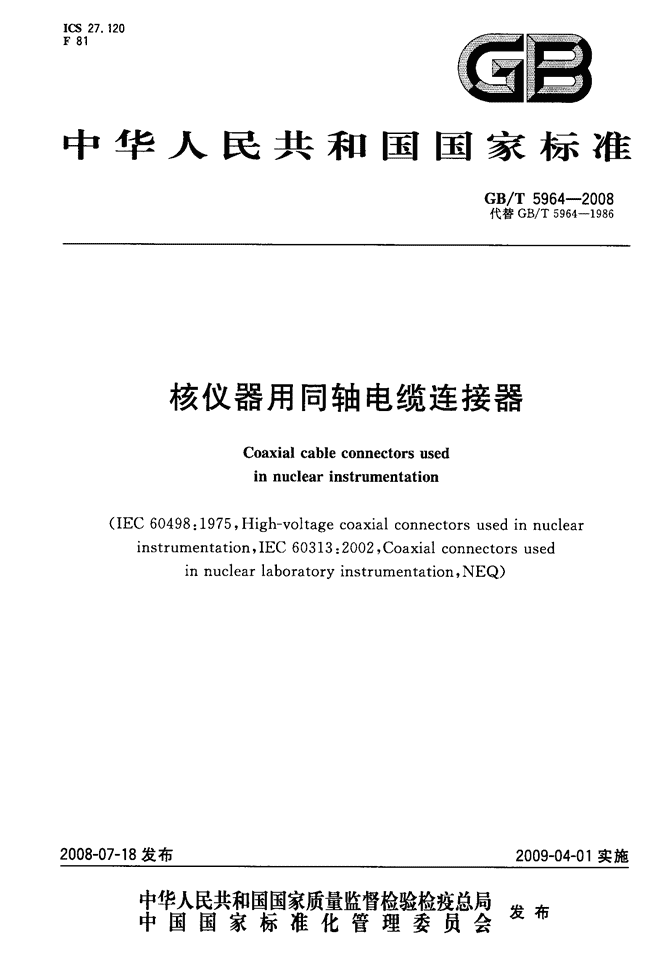

'ICS27．120F81雷雪中华人民共和国国家标准GB／T5964--2008代替GB／T5964--1986核仪器用同轴电缆连接器Coaxialcableconnectorsusedinnuclearinstrumentation(IEC60498：1975，High—voltagecoaxialconnectorsusedinnuclearinstrumentation，IEC60313：2002，Coaxialconnectorsusedinnuclearlaboratoryinstrumentation，NEQ)2008-07-18发布2009-04-01实施宰瞀鹃紫黼訾矬瞥星发布中国国家标准化管理委员会厘113 刖昌GB／T5964--2008本标准对应于IEC60498：1975《核仪器用高压同轴连接器》和IEC60313：2002《用于核实验室仪器的同轴电缆连接器》，与IEC60498：1975和IEC60313：2002一致性程度为非等效。本标准代替GB／T5964--1986《核仪器用高压同轴连接器》。本标准与GB／T5964--1986的主要差异如下：——标准名称改为《核仪器用同轴电缆连接器》；——增加IEC60729等规范性引用文件；——增加“术语和定义”，如“峰值电压”、“安全高压连接器(SHV)”等术语；——增加附录A“信号传输用同轴电缆连接器”，其内容是IEC60313推荐的3种信号传输用同轴电缆连接器。本标准的附录A是规范性附录。本标准由中国核工业集团公司提出。本标准由全国核仪器仪表标准化技术委员会归口。本标准起草单位：中核(北京)核仪器厂、核工业标准化研究所。本标准主要起草人：殷国利、熊正隆、姜鸿俊。本标准所代替标准的历次版本发布情况为：GB／T59641986。 核仪器用同轴电缆连接器GB／T5964--20081范围本标准规定了两种型式的高压同轴连接器结构和配合部分的尺寸及主要电性能。本标准适用于与核电子仪器相连接的高压同轴连接器。按本标准规定的结构和尺寸及技术要求制造的产品与国外同类产品在机械和电性能上可达到完全互换。有关信号传输用同轴电缆连接器见附录A推荐的3种信号连接器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T14865SMB型射频同轴连接器(GB／T14865--1993，idtIEC60169—10：1983)IEC60169—8：1978射频连接器第8部分：具有卡口锁紧、里面的绝缘体直径为6．5毫米(o．256英寸)的R．F．同轴电缆连接器特性阻抗50欧姆(BNC型)(包括修改1：1996和修改2：1997)IEC60729CAMAC机箱中的多路控制器3术语和定义下列术语和定义适用于本标准。3．1峰值电压peakvoltage相对基线(OV)的正向或负向最高值电压。3．2安全高压连接器sHv_safehighvoltageconnector耐压达到5kV的高压连接器。3．3超微型A类连接器SMAconnector连接同轴电缆的螺扣锁紧的超微型器件，又称SMA连接器。3．4超微型B类连接器SMBconnector连接同轴电缆的推人锁紧的超微型器件，又称SMB连接器。4型式和结构尺寸4．1I型高压同轴连接器4．1．1插头的结构和尺寸，如图1和表1。4．1．2插座的结构和尺寸，如图2和表2。注：I型高压同轴连接器是安全高压连接器，其峰值电压可达到5kV。4．2Ⅱ型高压同轴连接器4．2．1插头的结构和尺寸，如图3和表3。4．2．2插座的结构和尺寸，如图4和表4。1 GB／T5964--2008图1I型高压同轴连接器插头的结构和尺寸表1I型高压同轴连接器插头的结构和尺寸m盥代号最小尺寸／ram最大尺寸／ram代号最小尺寸／mm最大尺寸／mmd9．789．91女2．312．46b扩张到适合的尺寸f11．7612．01C6．71——0．460．56优d4．574．72n3．15——e2．08——p4．574．67f1．171．63r2．062．11g6．056．65S5．44——h15．9516．052 厂、八力图2I型高压同轴连接器插座的结构和尺寸表2I型高压同轴连接器插座的结构和尺寸GB／T5964--2008代号最小尺寸／ram最大尺寸／ram代号最小尺寸／mm最大尺寸／mm口10．9711．07，’l15．9016．00b9．609．70n1．551．98C8．819．07p6．327．26d8．338．46r10．85——g8．108．1551．632．18f——6．60t1．321．37g4．834．98“0．380．64h1．912．06口5．265．44^5．185．28钟3．30——￡4．785．28Z2．062．113 GB／T5964--2008图3Ⅱ型高压同轴连接器插头的结构和尺寸表3Ⅱ型高压同轴连接器插头的结构和尺寸代号最小尺寸／mm最大尺寸／ram代号最小尺寸／mm最大尺寸／ramA扩张到适合的尺寸P2．262．31B7．067．16Q5．26——C4．834．93R——0．64G2．312．46S1-321．37H4．574．67T9．789．91J0．460．56U——2．18K3．15——V7．67——L11．7612．01X7．62——N2．312．464 GB／T5964--2008图4Ⅱ型高压同轴连接器插座的结构和尺寸表4Ⅱ型高压同轴连接器插座的结构和尺寸代号最小尺寸／ram最大尺寸／ram代号最小尺寸／ram最大尺寸／ramA10．9711．07J6．86——B9．609．70K2．062．31C8．108．15L8．799．04D——4．72M8．318．46E8．318．51N0．380．76F7．347．90P7．217．37J6．437．11R2．18——日1．9l2．065电性能5．1工作电压在正常气候条件下，连接器最高工作电压应满足表5中的规定值。 GB／T5964--2008表5连接器的最高工作电压连接器类型交流直流I3500V(有效值)50Hz5000VII1600V(有效值)50Hz2500V5．2高度／电晕连接器插头配带1．5m长的电缆，在海拔20000m条件下，要求灭晕电压不低于表6中的规定值。表6灭晕电压连接器类型灭晕电压(峰值)I350VII160V5．3抗电强度在正常气候条件下，连接器的插头与插座在连接与不连接的情况下，应能承受表7所规定的试验电压，经1rain而无异常现象。表7试验电压连接器类型直流交流zIOkV5kV(有效值)50HzII5kV2．5kV(有效值)50Hz5．4接触电阻在正常气候条件下，连接器的插头与插座连接时，内导体间及外导体间的接触电阻不应大于表8的规定。表8接触电阻内导体间3mn外导体间3mn5．5绝缘电阻在正常气候条件下，连接器的绝缘电阻不应小于1D”n。连接器在相对湿度93％～95％，温度40℃士2℃条件下连续72h后，绝缘电阻不应小于200Mn。5．6最大工作电流连接器的最大工作电流(平均值)不应小于500mA。5．7机械寿命连接器在无负荷时，以每分钟8次～10次的插拔速度，插拔500次后，内导体接触电阻不应大于5mo，外导体接触电阻不应大于3mn。 附录A(规范性附录)信号传输用同轴电缆连接器GB／T5964--2008A．1推荐的连接器对核仪器，信号连接器使用的峰值电压不应超过500V。推荐使用的连接器如下：——IEc60169—8中定义的BNC连接器(射频同轴电缆连接器)；——IEc60729中定义的LEMO连接器(电缆和光缆连接器)；——GB／T14865中定义的SMB连接器(超微型B类连接器)。A．2BNC连接器和LEMO连接器BNC型连接器是一种连接射频同轴电缆的小型器件，而LEMO连接器是一种分别连接电缆与电缆或光缆与光缆的正面扣紧的微型器件，这两种连接器均可广泛应用于核仪器和其他仪器领域。A．3SMB连接器SMB是一种连接同轴电缆的推人锁紧的超微型器件。随着固体电路的技术改进，输入和输出连接器不断增加，使得仪表面板变得狭小和拥挤。因此，微型SMB连接器既可以在NIM01、CAMACE21和IEC60935：199603仪器中使用，又可在其他很多仪器中使用，即在核仪器和许多其他领域的仪器中都得到了广泛地应用。 GB／T5964--2008[1]Ez][3]参考文献IEC60547：1976{基于NIM标准(用于核电子仪器)的插件单元和标准19英寸机架安装单元》，以及修改1：1985(GB／T5962--1995{NIM标准仪器系统》)5691--1985《数据处理用的模块化仪器系统CAMAC系统}(idtIEC60516：1975)IEC60935：1996《核仪器模块化高速数据获取系统快总线》'
