GBT596-2008船用外螺纹青铜截止止回阀.pdf 7页

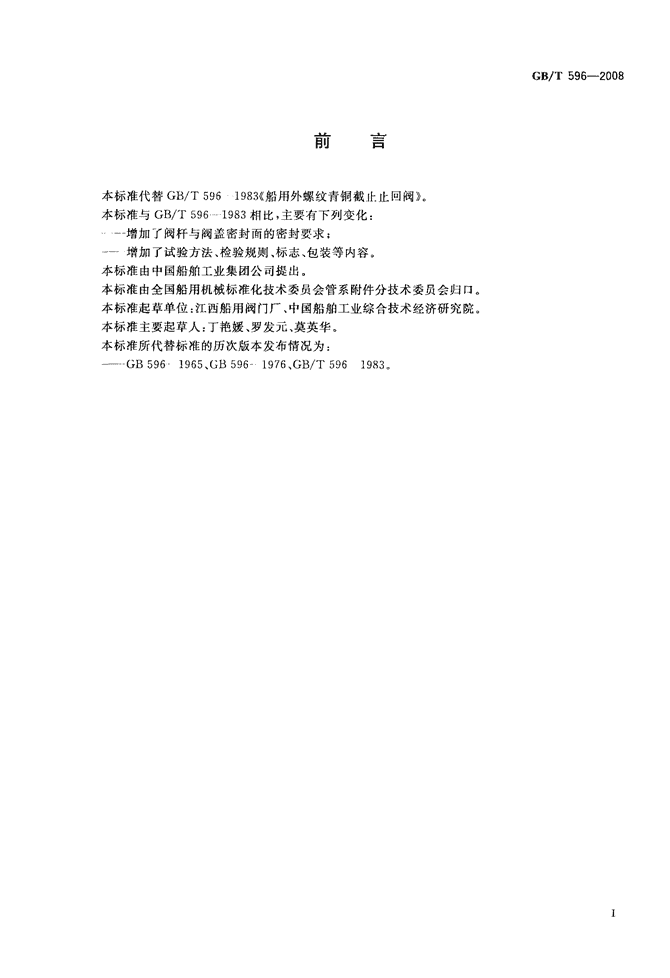

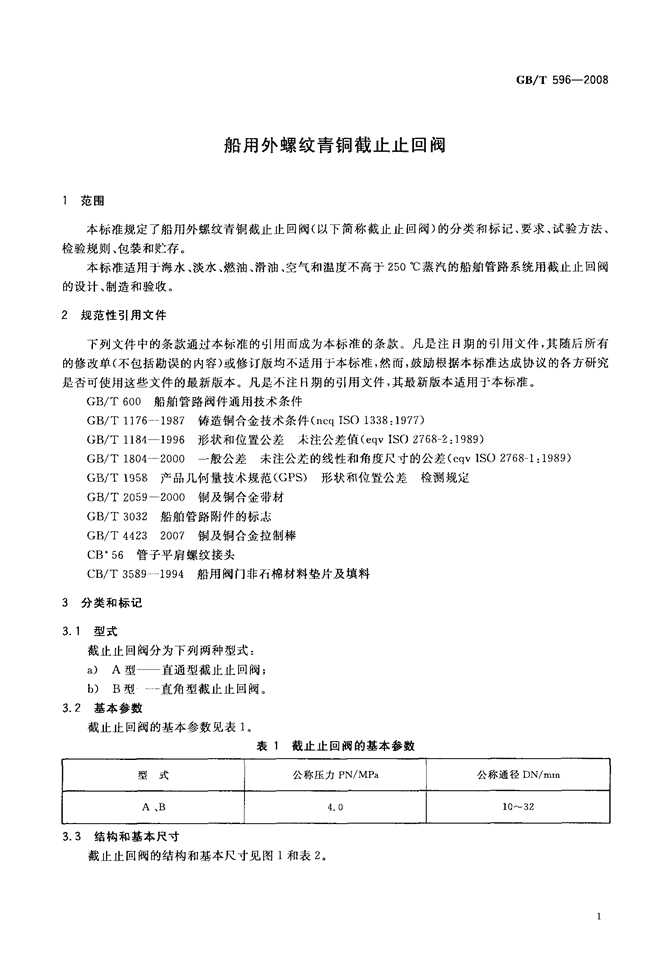

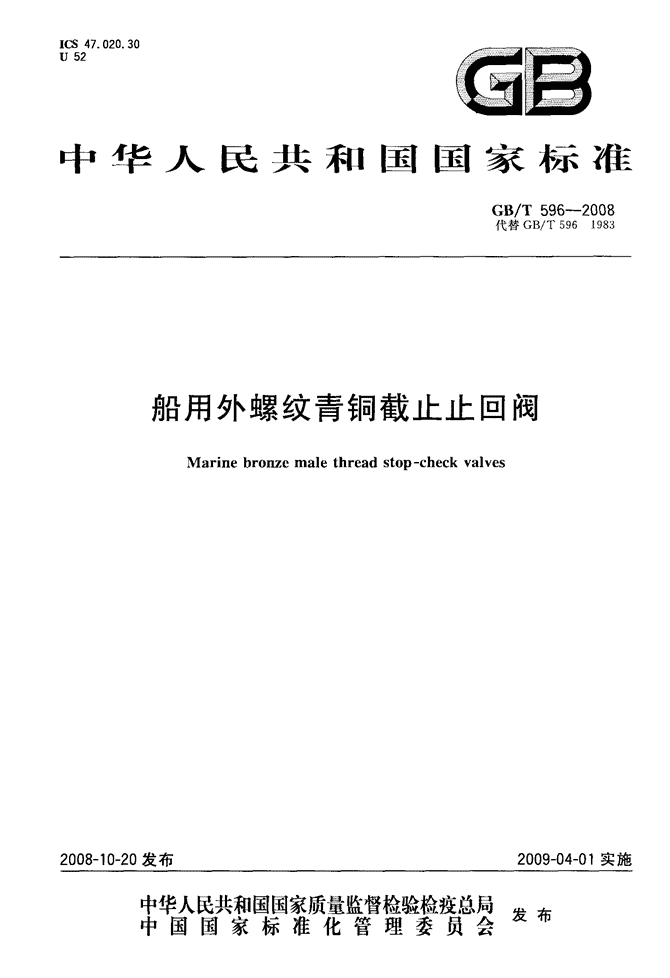

'ICS47．020．30U52囝亘中华人民共和国国家标准GB／T596--2008代替GB／T596l983船用外螺纹青铜截止止回阀2008-1O-20发布Marinebronzemalethreadstop—checkvalves2009—04—01实施宰瞀粥紫瓣警瓣瞥星发布中国国家标准化管理委员会仪1” 刚置本标准代替GB／T5961983((船用外螺纹青铜截IF止回阀》。本标准与OB／T5961983相比，主要有下列变化：增加了阀杆与阀盖密封面的密封要求；一增加了试验方法、检验规则、标志、包装等内容。本标准由中国船舶工业集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位：江西船用阀门厂、中国船舶工业综合技术经济研究院。本标准主要起草人：丁艳媛、罗发元、莫英华。本标准所代替标准的历次版本发布情况为：GB5961965、GB5961976、GB／T5961983。GB／T596--2008 船用外螺纹青铜截止止回阀GB／T596--20081范围本标准规定了船用外螺纹青铜截止止回阀(以下简称截止止回阀)的分类和标记、要求、试验方法、检验规则、包装和贮存。本标准适用于海水、淡水、燃油、滑油、空气和温度不高于250℃蒸汽的船舶管路系统用截止止回阀的设计、制造和验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注H期的引用文件，其最新版本适用于本标准。GB／T600船舶管路阀件通用技术条件GB／T11761987铸造铜合金技术条件(neqIS()1338：1977)GB／T11841996形状和位置公差朱注公差值(eqvISO2768—2：1989)GB／T18042000一般公差未注公差的线性和角度尺寸的公差(eqvISO27681：1989)GB／T1988产品几何量技术规范(GPS)形状和位置公差检测规定GB／T20592000铜及铜合金带材GB／T3032船舶管路刚件的标志GB／T44232007铜及铜合金拉制棒CB’58管子平肩螺纹接头cB／T35891994船用阀门非石棉材料垫片及填料3分类和标记3．1型式截止止回阀分为下列两种型式：a)A型——直通型截止止回阀；b)B型直角型截止止回阀。3．2基本参数截止止回阀的基本参数见表1。表1截止止回阀的基本参数型式公称压力PN／MPa公称通径DN／mmA、B4．010～323．3结构和基本尺寸截止止回阀的结构和基本尺寸见图1和表2。 GB／T596--2008A型单位为毫米图1截止止回阀表2截止止回阀的基本尺寸单位为毫米结构尺寸螺纹接头扳手尺寸理论手轮公称行程重量／kg通径LH，仇ABABDNH≈ABDDlD2ZflDoSl≈AB型1094471282041M27×1．524．814163273270．980．9580815110551432552M36×233．0223241101．511．45520116581543255M39×236．o252336461009121．8017525130651673864M48×245．03226501201ll42512．3464632140701984672M56×253．038286014012164223．973．4产品标记3．4．1型号表示方法截止止回阀型号标记方法为2口口口口l—』■二公称通径的数值，不足三位的前面加⋯0’，单位为毫米(mm)10倍公称压力数值，单位为兆帕(MPa)型式 3．4．2标记示例公称压力为4．0MPa，公称通径为10mm的直通截止止回阀标记为截【t止回阀GB／T5962008A40010公称压力为4．0MPa，公称通径为20mm的直角截止止回阀标记为截止止回阀GB／T5962008B400204要求4．1材料截止止回阀主要零件的材料见表3。表3截止止回阀主要零件材料GB／T596--2008材料零件名称名称牌号标准编号阀体铸铝青铜ZCuAl9Mn2GB／T11761987阀盖、阀盘、阀杆铝青铜QAl92GB／T44232007压紧螺母铅黄铜HPb591GB／T44232007填料柔性石墨RSMCB／T35891994垫片纯铜T4GB／T2059——20004．2铸件每炉铸件至少有三根带有炉号的备查试棒，保存期不应少于3a。4．3强度截止止回阀阀体在6．0MPa的液压下，应无渗漏。4．4密封性4．4．1截止止回阀阀盘与阀座之间的密封面在4．4MPa的液压下，应无渗漏。4．4．2截止止回阀密封面止回试验在0．3MPa的液压下，应无渗漏。4．4．3截止止回阀阀杆与阀盖密封面在4．4MPa的液压下，填料腔允许有(o．01×DN)mm3／s的渗漏量。4．5尺寸及公差截止止回阀的线性尺寸未注公差应符合GB／T18042000中m级的要求。4．6形位公差截止止回阀的形位公差应符合GB／T118,l1996中H级的要求。4．7接口截止止回阀的螺纹接头的连接尺寸应符合CB’56的要求。4．8外观截止I上回阀的外观应符合GB／T600的要求。4．9重量截止止回阀重量的正偏差不应超过理论重量的4％。4．10标志截止止回阀的标志按GB／T3032的要求。3 GB／T596--20085试验方法5．1材料截止止回阀铸件的化学成分和力学性能试验按GB／T11761987规定的方法进行。截止止回阀所用其他材料用检查材料牌号和质量证明书的方法进行检查，结果应符合4．1的要求。5．2强度截止止回阀的强度试验按GB／T600规定的方法进行，结果应符合4．3的要求。5．3密封性5．3．1截止止回阀阀盘与阀座之间密封性的试验和密封面止回试验按GB／T600规定的方法进行，结果应符合4．4．1和4．4．2的要求。5．3．2截止止回阀阀杆与阀盖之间密封性的试验按GB／2、600规定的方法进行，结果应符合4．4．3的要求。5．4尺寸及公差截止止回阀的线性尺寸及公差使用相应等级的量具进行测量与检查，结果应符合3．3和4．5的要求。5．5形位公差截lLIr回阀的形位公差按GB／T1958规定的方法进行检验，结果应符合4．6的要求。5．6接口截止止回阀的接口尺寸使用相应等级的螺纹环规检查，结果应符合4．7的要求。5．7外观截止止回阀的外观用目测方法检查，结果应符合4．8的要求。5．8重量将截止止回阀放在分度值不大于0．01kg衡器上进行称重，结果应符合4．9的要求。5．9标志截止止回阀的标志用目测方法检查，结果应符合4．10的要求。6检验规则6．1检验分类本标准规定的检验分类如下：a)型式检验；b)出厂检验。6．2型式检验6．2．1检验时机截止止同阀有下列情况之一一时，应进行型式检验：a)产品试制定型；b)生产工艺发生重大变化，足以影响产品性能或质量；c)质量检验部门提出要求。6．2．2检验项目和顺序截止止回阀型式检验的检验项目和顺序见表4。表4截止止回阀的检验项目l序号检验项目型式检验出厂检验要求的章、条号试验方法的章、条号t材料4．15．1z强度4．35．2 表4(续)GB／T596--2008序号检验项目型式检验出厂检验要求的章、条号试验方法的章、条号4．4．1、4．4．25．3．13密封性4．4．353．24尺寸及公差33、4．55．45形位公差465．56接几47567外观48578重量495．89标志4．1059注：·为必检项目；为不检项目。6．2．3检验样品数量截止止回阀型式检验的样晶数量应为三个。6．2．4判定规则截JL止回阀所有样品全部检验项目符合要求，判为型式检验合格；若材料检验不符合要求，判为型式检验不合格；若有不符合要求的其他项目，允许加倍取样复验。若复验符合要求，仍判型式检验合格；若复验仍有不符合要求的项目，则判截止止回阀型式检验不合格。6．3出厂检验6．3．1检验项目和顺序截止止回阀出厂检验的检验项目和顺序见表4。6．3．2检验样品数量截止止回阀出厂检验除材料同一炉号为一批，按批次检验外，其他检验项目应逐个产品进行。6．3．3判定规则全部检验项目符合要求的截止止回阀判定出厂检验合格；若材料的化学成分和力学性能试验不符合要求的截止止回阀，则判定该批截止止回阀出厂检验不合格；其他项目的检验，若有不符合要求的截止止回阀，允许返修后进行复验。若复验符合要求，仍判截止止回阀出厂检验合格；若复验仍不符合要求，则判该截ItJE回阀出厂检验不合格。7包装和贮存7．1截止止回阀的包装应按GB／T600的规定。7．2截止止回阀应存放在干燥的室内，不允许露天存放或将产品堆置。'
