GBT5942-1986轻工产品金属镀层和化学处理层的耐腐蚀试验方法二氧化硫试验法.pdf 3页

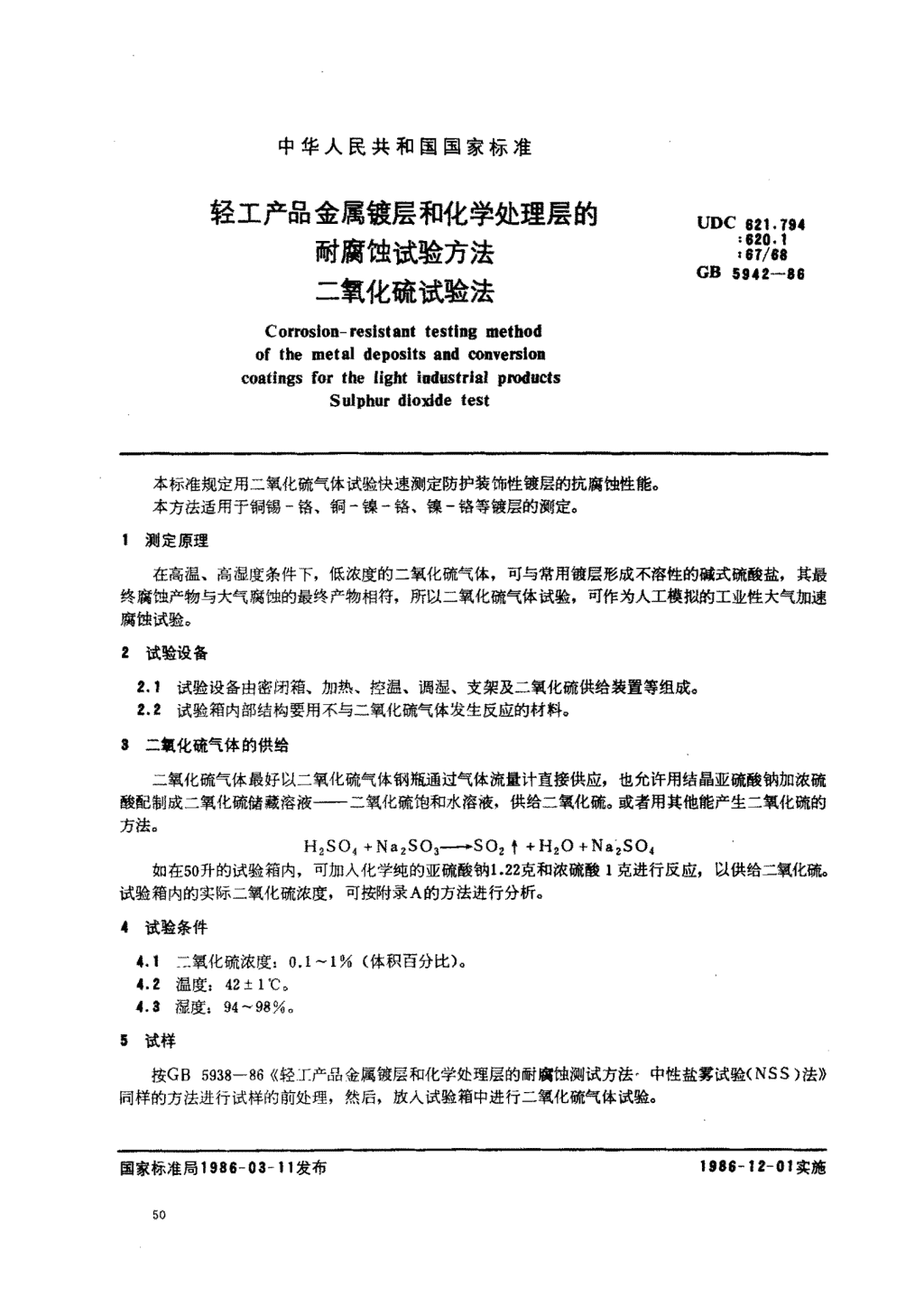

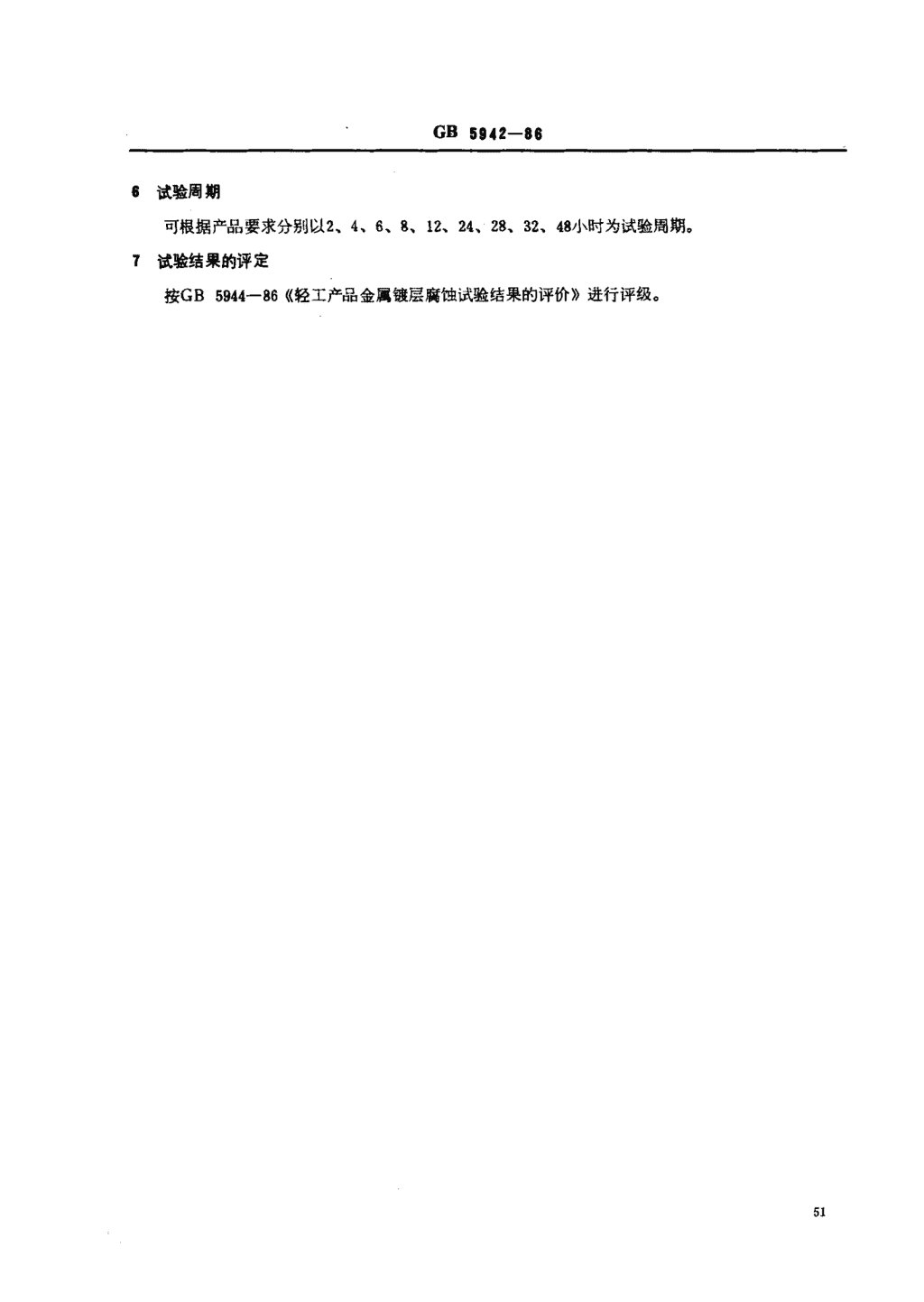

'中华人民共和国国家标准轻工产品金属镀层和化学处理层的UDC621.784:620.1耐腐蚀试验方法z67/68CB与，42-8日二氧化硫试验法Corrosio。一resistanttestingmethodofthemetaldepositsandconversioncoatingsforthefig址industrialproductsSuip加rdioiddetest本标准规定用二氧化硫气体试验快速测定防护装饰性镀层的抗腐蚀性能。本方法适用于铜锡一铬、铜一镍一铬、镍一铬等镀层的测定.1测定原理在高温、高湿度条件下，低浓度的二氧化硫气体，可与常用镀层形成不溶性的碱式硫酸盐，其最终腐蚀产物与大气腐蚀的最终产物相符，所以二氧化硫气体试验，可作为人工模拟的工业性大气加速腐蚀试验。2试验设备2.宫试验设备由密闭箱、加热、控温、调湿、支架及二氧化硫供给装置等组成。2.之试验箱内部结构要用不与二氧化硫气体发生反应的材料。忍二氛化硫气体的供给二氧化硫气体最好以二氧化硫气体钢瓶通过气体流量计直接供应，也允许用结晶亚硫酸钠加浓硫酸配制成二氧化硫储藏溶液—二氧化硫饱和水溶液，供给二氧化硫。或者用其他能产生二氧化硫的方法。H,S04+Na2S03}SO2个+H20+Na2S04如在50升的试验箱内，可加人化学纯的亚硫酸钠1.22克和浓硫酸1克进行反应，以供给二氧化硫。试验箱内的实际二氧化硫浓度，可按附录A的方法进行分析。4试验条件4.1二氧化硫浓度:0.1一1%(体积百分比)。4.2温度:42t1℃。4.3湿度:94--98%a5试样按GB5938-86《轻T产品盒属镀层和化学处理层的耐腐蚀测试方法·中性盐雾试验(NSS)法》同样的方法进行试样的前处理，然后，放人试验箱中进行二氧化硫气体试验。国家标准局1886-03-11发布1886-12-01实施 GB5942-86试验周期可根据产品要求分别以2,4,6,8,12,24,28,32,48小时为试验周期。试验结果的评定按GB5944-86《轻工产品金属镀层腐蚀试验结果的评价》进行评级。 GB5942-88附录A二氧化硫气体浓度的测定(参考件)把容徽为25毫升的玻璃针筒作气体吸收器，其进口与试验箱盖的排气孔连接，其出口则与已充满清水作为气体吸出口的100毫升滴定管接通，吸收器内装人10毫升经20倍稀释的O.IN碘溶液，并加人四滴淀粉指示剂。操作时利用放出滴定管内清水的压力，通过气体吸收器把气体自试验箱内抽出，刚至吸收器内碘与淀粉溶液所呈现的蓝色褪去时，立即记下滴定管所放F的水的体积，作为被测定气体的体积。用卜列公式就可以计算出气体中二氧化硫的浓度。I2+S02+2H20二21一+SOd2+4H"设二氧化硫的当量浓度为Nsa.,则:10x0,005=Nso·玖。〕从介0..05fs()，又在标准状态「，1I尔的任河气体的体积均为22.4升，C0.05/hso,)当量的二氧化硫为座尔。1:22.4=22.4x0.05，x=一-一二下厂-一一炸zrso,由rx为I-Ak气体箱卜I升气体‘}，含纯二氧化硫的体积，将它化作体积百分比，即可得到箱内的二氧化硫浓度Co22.4x0.05x10056%a二一于厂---%o2犷sovso,式中:凡O,—二氧化硫气体的体积，毫升。注0,1N碘溶液的配制方法如F:取13克纯碘，加人40克碘化钾，溶f少量燕馏水中，待完全溶解后稀释至1升。以已知浓度的硫代硫酸钠溶液标定后。储1=棕色瓶中，置于暗处备用。附加说明;本标准由1和华人民共和国轻f业部提出。太标准由I海市0iAIV研究所、卜海市日用五金r业研究所负责起草。本标准仁要起草人张福林、伺长林、董f-成。本标准参考ISO2093-1973附录D。'
