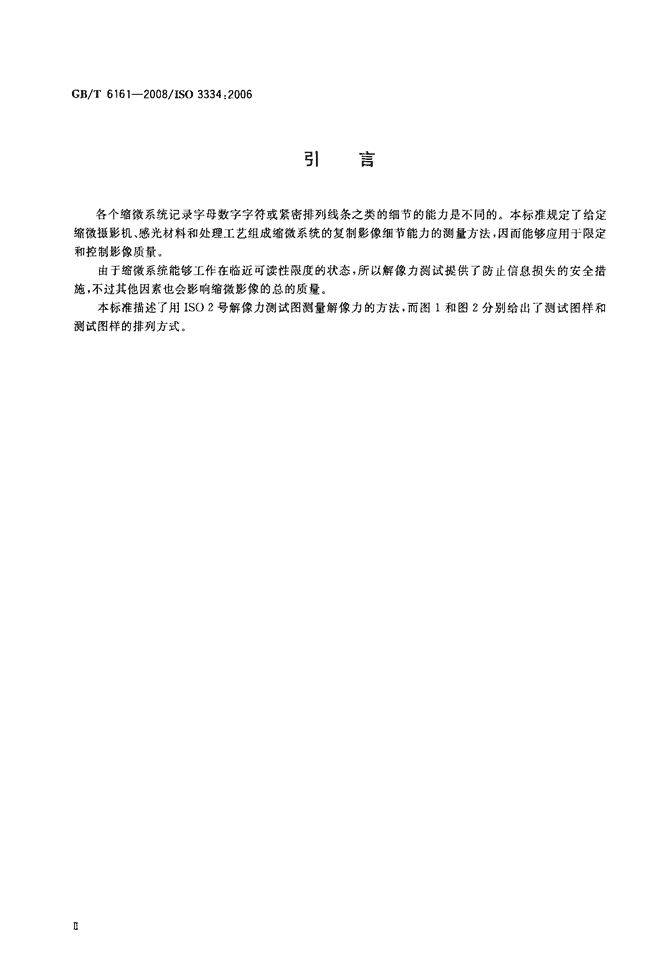

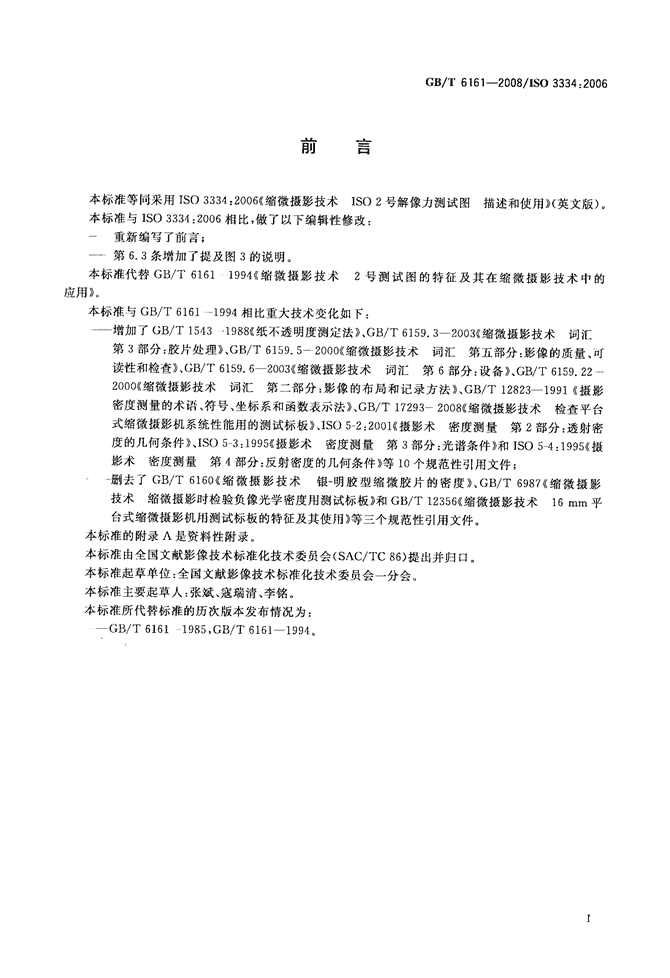

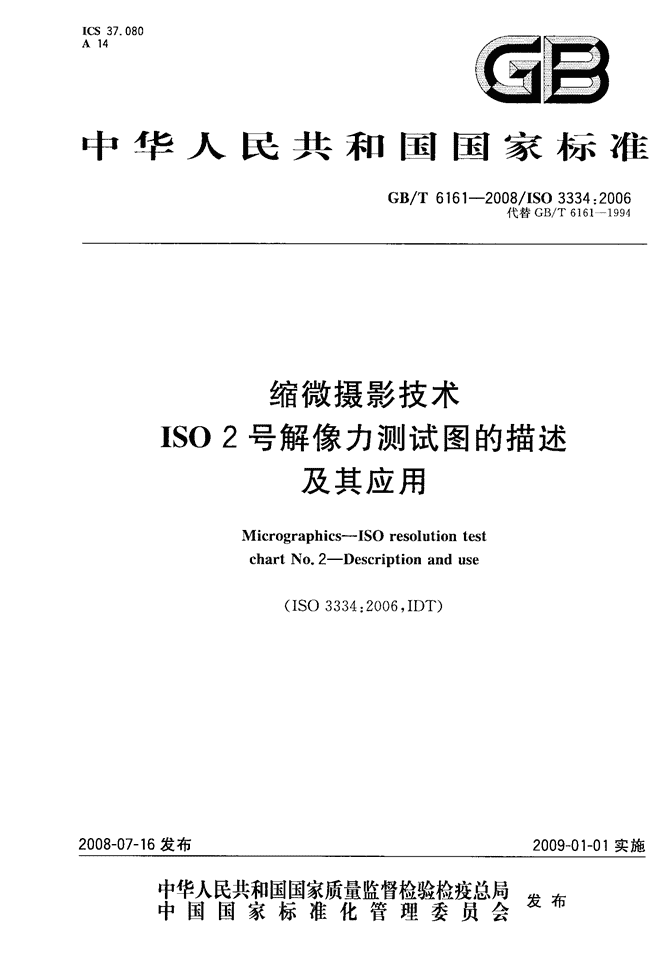

'ICS37．080A14囝园中华人民共和国国家标准GB／T6161--2008／ISO3334：2006代替GB／T611994缩微摄影技术ISO2号解像力测试图的描述2008—07—16发布及其应用Micrographics--ISOresolutiontestchartNo．2--Descriptionanduse(IS03334：2006，IDT)2009—01—01实施中华人民共和国国家质量监督检验检疫总局当士中国国家标准化管理委员会及仲 刖昌GB／T6161--2008／ISO3334：2006本标准等同采用ISO3334：2006((缩微摄影技术ISO2号解像力测试图描述和使用》(英文版)。本标准与Iso3334：2006相比，做了以下编辑性修改：重新编写了前言；第6．3条增加了提及图3的说明。本标准代替GB／T61611994<<缩微摄影技术2号测试图的特征及其在缩微摄影技术中的应用》。本标准与GB／T6161一1994相比重大技术变化如F：增加了GB／T15431988((纸不透明度测定法》、GB／T6159．3--2003《缩微摄影技术词汇第3部分：胶片处理》、GB／T6159．5-2000((缩微摄影技术词汇第五部分：影像的质量、可读性和检查》、GB／T6159．6--2003((缩微摄影技术词汇第6部分：设备》、GB／T6159．222000((缩微摄影技术词汇第二部分：影像的布局和记录方法》、GB／T12823—1991《摄影密度测量的术语、符号、坐标系和函数表示法》、GB／T172932008<(缩微摄影技术检查平台式缩微摄影机系统性能用的测试标板》、ISO6-2：2001((摄影术密度测量第2部分：透射密度的几何条件》、ISO53：1995((摄影术密度测量第3部分：光谱条件》和ISO54：1995((摄影术密度测量第4部分：反射密度的几何条件》等10个规范性引用文件；删去了GB／T6160《缩微摄影技术银一明胶型缩微胶片的密度》、GB／T6987《缩微摄影技术缩微摄影时检验负像光学密度朋测试标板》和GB／T12356((缩微摄影技术16mitt平台式缩微摄影机用测试标板的特征及其使用》等三个规范性引用文件。本标准的附录A是资料性附录。本标准由全国文献影像技术标准化技术委员会(sAc／Tc86)提出并归口。本标准起草单位：全国文献影像技术标准化技术委员会一分会。本标准主要起草人：张斌、寇瑞清、李铭。本标准所代替标准的历次版本发布情况为：GB／T61611985，GB／"I、61611994。 GB／T6161--2008／ISO3334：2006引言各个缩微系统记录字母数字字符或紧密排列线条之类的细节的能力是不同的。本标准规定了给定缩微摄影机、感光材料和处理工艺组成缩微系统的复制影像细节能力的测量方法，因而能够应用于限定和控制影像质量。由于缩微系统能够工作在临近可读性限度的状态，所以解像力测试提供了防止信息损失的安全措施，不过其他因素也会影响缩微影像的总的质量。本标准描述了．用ISO2号解像力测试图测量解像力的方法，而图1和图2分别给出了测试图样和测试图样的排列方式。Ⅱ 1范围GB／T6161--2008／1803334：2006缩微摄影技术ISO2号解像力测试图的描述及其应用本标准规定了通过测量缩微品中可识别最小细节尺寸来决定解像力的方法。本标准给出了测试图样和ISO2号解像力测试图，并给出了表述解像力的方法。ISO2号解像力测试图适合用作测试标板的一部分，如同其他有关缩微摄影技术的标准所要求的那样。本标准适用于确定摄影机、胶片和处理工艺组成的缩微摄影系统的解像力以及由这样的系统摄制的缩微品所达到的解像力。在后种情况下，它不适用于确定阅读器、阅读复印机或计算机输出缩微品(COM)成像系统的解像力。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T32l2005优先数和优先数系(ISO3：1973，IDT)GB／T15432005纸和纸板不透明度(纸背衬)的测定(漫反射法)(ISO2471：l998，MOD)GB／T6159．12003缩微摄影技术词汇第1部分：一般术语(Is()6196—1：1993，MOD)GB／T6159．32003缩微摄影技术词汇第3部分：胶片处理(ISO61963：1997，MOD)GB／T6159．42003缩微摄影技术词汇第4部分：材料和包装物(ISO61964：1998，MOD)GB／T6159．52000缩微摄影技术词汇第五部分：影像的质量、可读性和检查(eqv61965：1987)GB／T6159．62003缩微摄影技术词汇第6部分：设备(ISO6196—6：1993，MOD)GB／T6159．22—2000缩微摄影技术词汇第二部分：影像的布局和记录方法(eqv6196—2：1993)GB／T128231991摄影密度测量的术语、符号、嫩标系和函数表示法(neqISO5l：1984)GB／T172932008缩微摄影技术检查平台式缩微摄影机系统性能用的测试标板(IS(110500：1994，MOD)ISO52：2001摄影术密度测量第2部分：透射密度的几何条件ISO53：1995摄影术密度测量第3部分：光谱条件ISO5-4：1995摄影术密度测量第4部分：反射密度的几何条件3术语和定义GB／T6159．1—2003、GB／T6159．32003、GB／T6159．42003、GB／T6159．52000、GB／T6159．62003、GB／T6159．222000和GB／T128231991确立的术语和定义适用于本标准。 GB／T6161--2008／IS03334：20064ISO2号解像力测试图4．1底基4．1．1概述测试图应制作在不透明底基或透明底基上。4．1．2不透明底基测试图应制作在白色不透明光面底基上。按照ISO53：1995和ISO5-4：1995测量的漫反射视觉密度应不大于0．08。按照GB／T15432005规定所测量的不透明度应大于85％。测试图应为正像。4．1．3透明底基测试图应制作在按照ISO52：1995和ISO5-3：1995测量的最大漫透射视觉密度为0．08的无色透明的底基上。该测试图可为正像或负像。4．2ISO2号解像力测试图样测试图样应由标有数码的两组各五条相互垂直的平行线所组成，如图1所示。线条和线条之间的间隔应等宽。xf2图1ISo2号解像力测试图样线条的尺寸(以毫米为单位)应如图1所示，图中S为频率，以“线对每毫米”为单位。图样中任意pq个线对的宽度应为名义宽度的±3％。线条长度与线条宽度之比应为24．0±1．2。对(1～lO)线对每毫米来说，线条宽度与间隔宽度之比应为1．00+0．05；对(11～18)线对每毫米来说，线条宽度与问隔宽度之比应为1|0±0．1。尺寸应使用带测微计的精密显微镜、光学比长仪或计算机控制坐标测量仪来测量，测量仪器应经过校准，能够测量lpm或更小的尺寸，且在(23±2)℃和50％±5％的相对湿度下调整至少lh。对于不透明底基的测试图，线条的漫反射视觉密度应不小于1．60，间隔的漫反射视觉密度不应比底基的漫反射视觉密度大0．02以上。对于透明底基的测试图，底基与线条之问的漫透射视觉密度差最低不应小于3．0。Z GB／T6161--2008／ISO3334：2006附录A给出了线条与间隔的外观质量水平。4．3测试图样的空间频率测试图中使用的测试图样排列应如图2所示。梯级序列从1．0开始，依照GB／T3212005给出的R20系列优选数值排列，并且除图样1．25和12．5外，采用一级圆整。注：这些数字的圆整会引起空间频率序列变化的百分比过大，每级平均增量为12．2％。1_O訾■1．25l墼《丝《竺I娑』邕《竺《丝烂2．81·42．52．22．O1．81-6注：本图不适合用于测试。图2测试图中测试图样排列样式的放大样4．4测试图样的数码标示方法测试图中标示的数码应为其以线对每毫米为单位的空问频率。示例：在标示数码为2．o的图样中，每个线条宽o．25mm，故由一个线条和一个间隔组成的线对宽0．5film，因此图样的空间频率为2线对每毫米。4．5测试图样标示数码每个测试图样的标示数码应置于图样所形成的矩形的右上角。数码的大小应如图1所示。所用字体应为适合摄影复制的无衬线字体。3丝亘重一：隆隆蝗意。iiiiiii¨iiiiiiiiiiiiilm GB／T6161--2008／ISO3334：20064．6测试图样的排列测试图样应按图2所示空问频率递增的方式在测试图上排列。4．7测试图名称与来源在测试图中测试图样的下方，应给出“ISO2号解像力钡!|试图”的字样，并注明认证机构或发行机构。5测试图使用方法51测试目的本测试的目的是为了确定胶片、摄影机和处理系统的最佳解像力。它不是为在常规制作系统下使用而规定的。未按本标准规定的条件测试所产生的结果仅供参考。5。2测试标板将测试图连同一块反射率为50％的中性灰板置于摄影机的拍摄区域内，灰板在胶片上形成的影像直径至少要达到2mm。5．3曝光按不同曝光量实施一系列的曝光，最大曝光量要超过正常拍摄文件所使用的曝光量。5．4冲洗在标准冲洗条件下冲洗胶片。6测试图影像的辨读方法6．1画幅的选择选出一幅依照第5章制作的经曝光和冲洗的画幅，按照ISO5-2：2001和ISO5-3：1995测量时，该画幅中50％反射率灰板影像漫透射视觉密度为1．0～1．2。6．2显微镜的使用使用一台具有高质量消色差物镜的显微镜，其放大倍率应在检测缩微品时预期的系统解像力的1／3倍～1倍之间，例如：为了辨读解像力为150线对每毫米的系统所产生的影像，放大率应在50倍～150倍之间。6．3测试图样的检测朋显微镜检测测试图上的测试图样，并记下所能分辨的最小图样，即两个方向上的五个线条均能分辨的最小图样，图3给出了典型缩微品上缩微影像放大复印示例。6．4伪解像力很多系统问题，例如摄影机散焦，能造成伪解像力现象的出现。此时，测试图样中只有四个线条能够被分辨。只有在出现伪解像力缺陷之前(即使有一个或若干个比有缺陷的图样更小的图样似乎能够分辨)，最后一个在两个方向上的五个线条都能够分辨的图样，才应报告为系统解像力。6．5一个方向上的线条不能分辨如果一个方向上的线条能够分辨，而与其垂直的线条却不能分辨时，这有可能是由于检测者的视力散光造成的。为了验证这种可能性，将图样调转90。后再辨读，如果同一组线条仍不能分辨，则问题原因不在检测者，而在样片或摄影机。66解像力的表示方法将最小可分辨图样的标示数码乘以拍摄标板所用缩率的倒数，所得乘积即为以“线对每毫米”来表示的摄影机、胶片和显影组合的解像力。例如：如果最小可分辨图样的标示数码为5．0，缩率为1／Z4，则解像力为l20线对每毫米。 GB／T6161--2008／ISO3334：2006图3典型缩微品上缩微影像放大复印示例5 GB／T6161--2008／1SO3334：2006附录A(资料性附录)影响质量的缺陷制作测试图时，线条和间隔可能出现一些缺陷。缺陷相对于线条或问隔的尺寸将决定影响缩微拍摄系统解像力的程度。建议以下而对缺陷的描述作为拒用测试图的依据：a)角部不呈直角形，线条和间隔的边缘缺损不平；b)线条或间隔部位出现空洞或斑块，且空洞或斑块的尺寸大于线条或间隔宽度的一半；c)断痕、缺口或斑块贯穿线条或间隔，或占据了线条或间隔宽度的一半；d)缺口或斑块沿线条边缘或在线条或间隔内分布，且分布长度大于线条或间隔长度的1／4。罔A．1显示了测试图拒用的主要理由。所示缺陷类型对垂直和水平的线条和问隔均适用。1线条；2间隔。▲图A．1缺陷示例 GB／T6161--2008／1SO3334：2006参考文献Eli184052008缩微摄影技术ISO字符和1SO1号测试图的特征及其使用'
