GBT6155-1985炭素材料真密度测定方法.pdf 3页

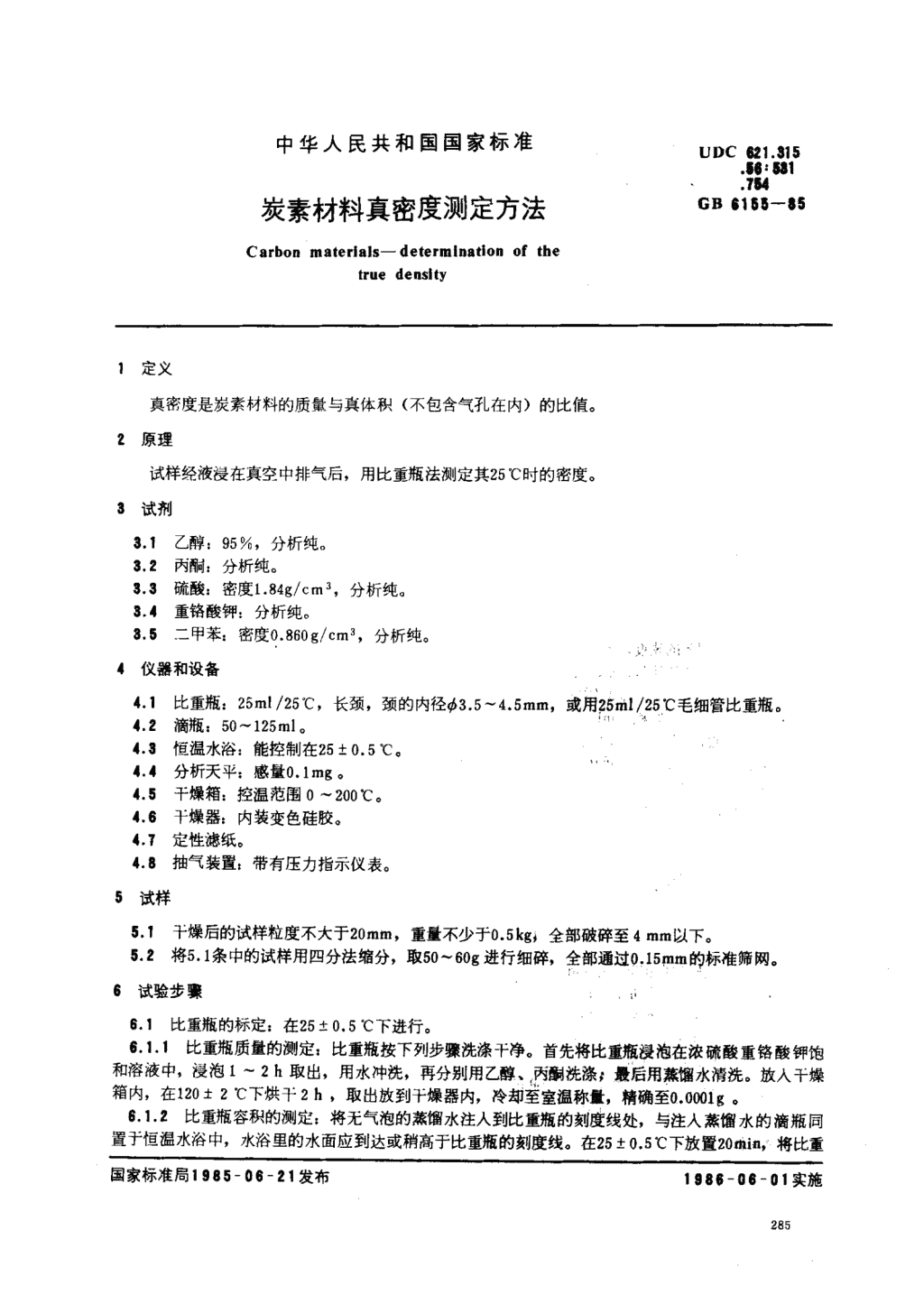

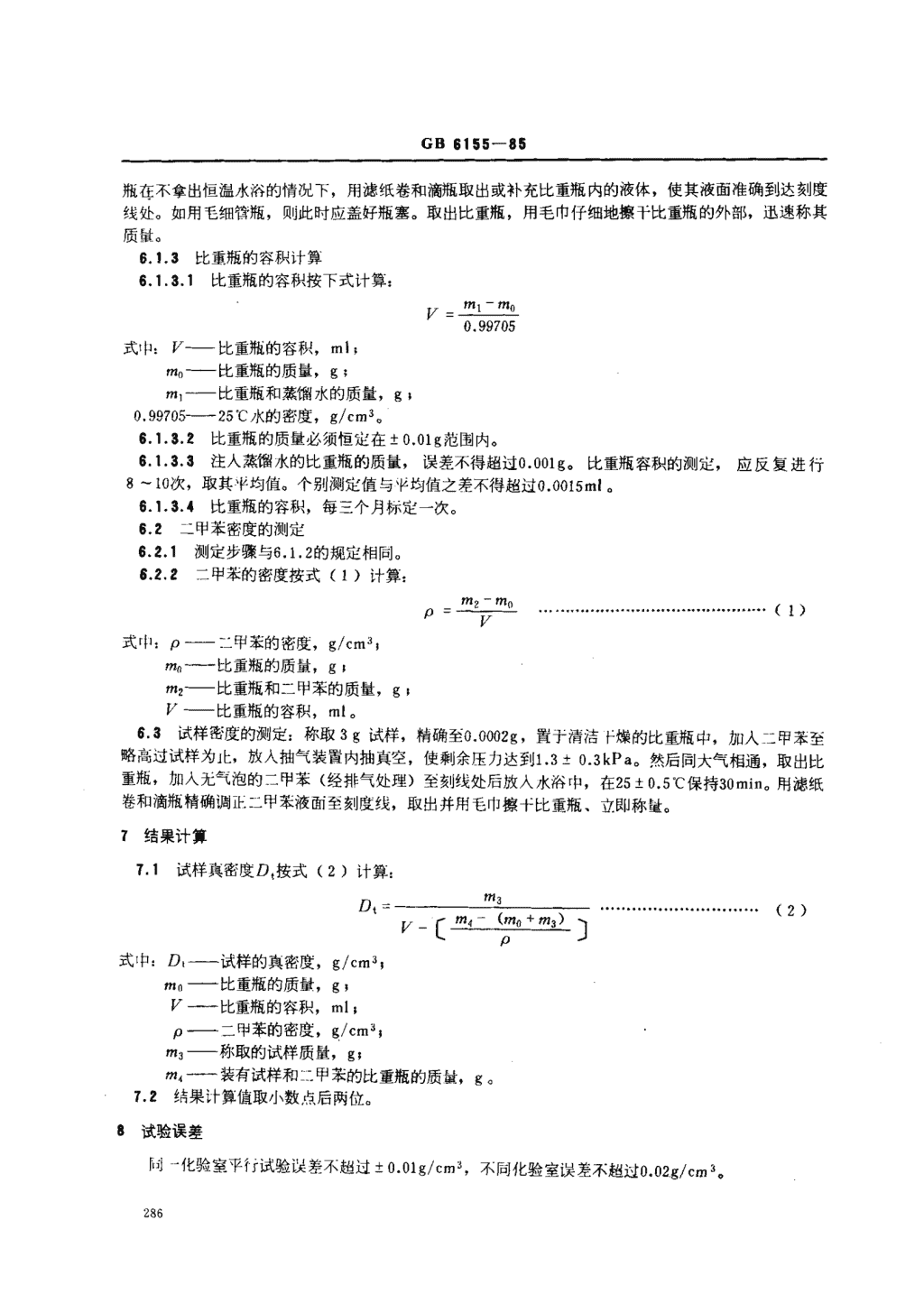

'中华人民共和国国家标准川UOC.:.51侧曰炭素材料真密度测定方法CB6155-65Carbonmaterials-determinationofthetruedensity定义真密度是炭素材料的质V与真体积(不包含气孔在内)的比值。原理试样经液浸在真空中排气后，用比重瓶法测定其25℃时的密度。试剂...甘…乙醇:95，分析纯。舀.口‘丙酮:分析纯。.，叨仙硫酸:密度1.848/cmz，分析纯。.月舀﹃‘重铬酸钾:分析纯。几.0.仙二甲苯:密度0.860g/cm,，分析纯。4仪器和设备4.1比重瓶:25ml/25C，长颈，颈的内径协3.5-4.5mm,或用肠ml邝5℃毛细管比重瓶。4.2滴瓶:50一125ml。4.3恒温水浴:能控制在25士。.5℃。4.4分析天平;感量0.1mg。4.与干燥箱:控温范围。一200"C,4.6干燥器:内装变色硅胶。4.7定性滤纸。4.8抽气装置:带有压力指示仪表。5试样5.1干燥后的试样粒度不大于20mm，重量不少于。.5kg，全部破碎至4mm以下。5.2将5.1条中的试样用四分法缩分，取50--60g进行细碎，全部通过0.15mm的标准筛网。6试验步骤6.1比重瓶的标定:在2510.5℃下进行。6.1.1比重瓶质量的测定:比重瓶按下列步骤洗涤干净。首先将比重瓶浸泡在浓硫酸重铬酸钾饱和溶液中，浸泡1一2h取出，用水冲洗，再分别用乙醇、丙酮洗涤;最后用蒸馏水清洗。放人干燥箱内，在120士2℃下烘干2h，取出放到干燥器内，冷却室室温称最，精确至0.0001g.6.1.2比重瓶容积的测定:将无气泡的蒸馏水注人到比重瓶的刻度线处，与注人蒸馏水的滴瓶同置于恒温水浴中，水浴里的水面应到达或稍高于比重瓶的刻度线。在2510.5℃下放置20rgin,将比重国家标准局1985一0一21发布1986一0一01实施 GB6155一85瓶在不拿出恒温水浴的情况下，用滤纸卷和滴瓶取出或补充比重瓶内的液体，使其液面准确到达刻度线处。如用毛细管瓶，则此时应盖好瓶塞。取出比重瓶，用毛巾仔细地擦干比重瓶的外部，迅速称其质量o6.1.3比重瓶的容积计算6.1.3.1比重瓶的容积按下式计算:Y二二nl-ma0.9970.5式中:lr—比重瓶的容积，ml;。。—比重瓶的质量，9;。1—比重瓶和蒸馏水的质量，9;0.99705-25℃水的密度，g/cmlo6.1.3.2比重瓶的质量必须恒定在士0.01g范围内。6.1.3.3注人蒸馏水的比重瓶的质量，误差不得超过O.OOlg。比重瓶容积的测定，应反复进行S一10次，取其平均值。个别测定值与平均值之差不得超过0.0015mI。6.1.3.4比重瓶的容积，每三个月标定一次。6.2二甲苯密度的测定6.2.1测定步骤与6.1.2的规定相同。6.2.2二甲苯的密度按式(1)计算:用2一饥。P二(1)V式中:p—-甲苯的密度，g/cm";。。—比重瓶的质量，9;二:—比重瓶和二甲苯的质量，9，V—比重瓶的容积，ml.6.3试样密度的测定:称取3g试样，精确至0.0002g,置于清洁卜燥的比重瓶中，加人二甲苯至略高过试样为止，放人抽气装置内抽真空，使剩余压力达到1.310.3kPa.然后同大气相通，取出比重瓶，加人无气泡的二甲苯(经排气处理)至刻线处后放人水浴中，在25士0.5℃保持30mino用滤纸卷和滴瓶精确调正二甲苯液面至刻度线，取出并用毛巾擦干比重瓶、立即称量o了结果计算7.1试样真密度D,按式(2)计算:_m3D,一-一一一一-一-一..........⋯⋯‘......-..⋯‘(2)仍;一(MO+m3)〕式，P:D,—试样的真密度，g/cm3;二。—比重瓶的质量，9;V—比重瓶的容积，ml;P—二T苯的密度，g/cm3;m3—称取的试样质量,9;，、—装有试样和二甲苯的比重瓶的质41,9。7.2结果计算值取小数点后两位。B试验误差同一化验室平行试验误差不超过士O.Olg/cm3,不同化验室误差不超过0.02g/cm3, GB6155一856试验报告试验报告应包括下列内容:a.委托单位;b.试样名称及编号;c.试样结果的平均值;d.试验单位;e。试验人员;f.试验日期。附加说明:本标准由中华人民共和国冶金工业部提出。本标准由吉林炭素厂’负责起草。本标准主要起草人张凤翘、岳云官、刘玉堂。自本标准实施之日起，原冶金_1二业部部标准YB905-78《炭素材料真比重的测定》作废。'
