GBT7135-1986浇铸型珠光有机玻璃板材.pdf 4页

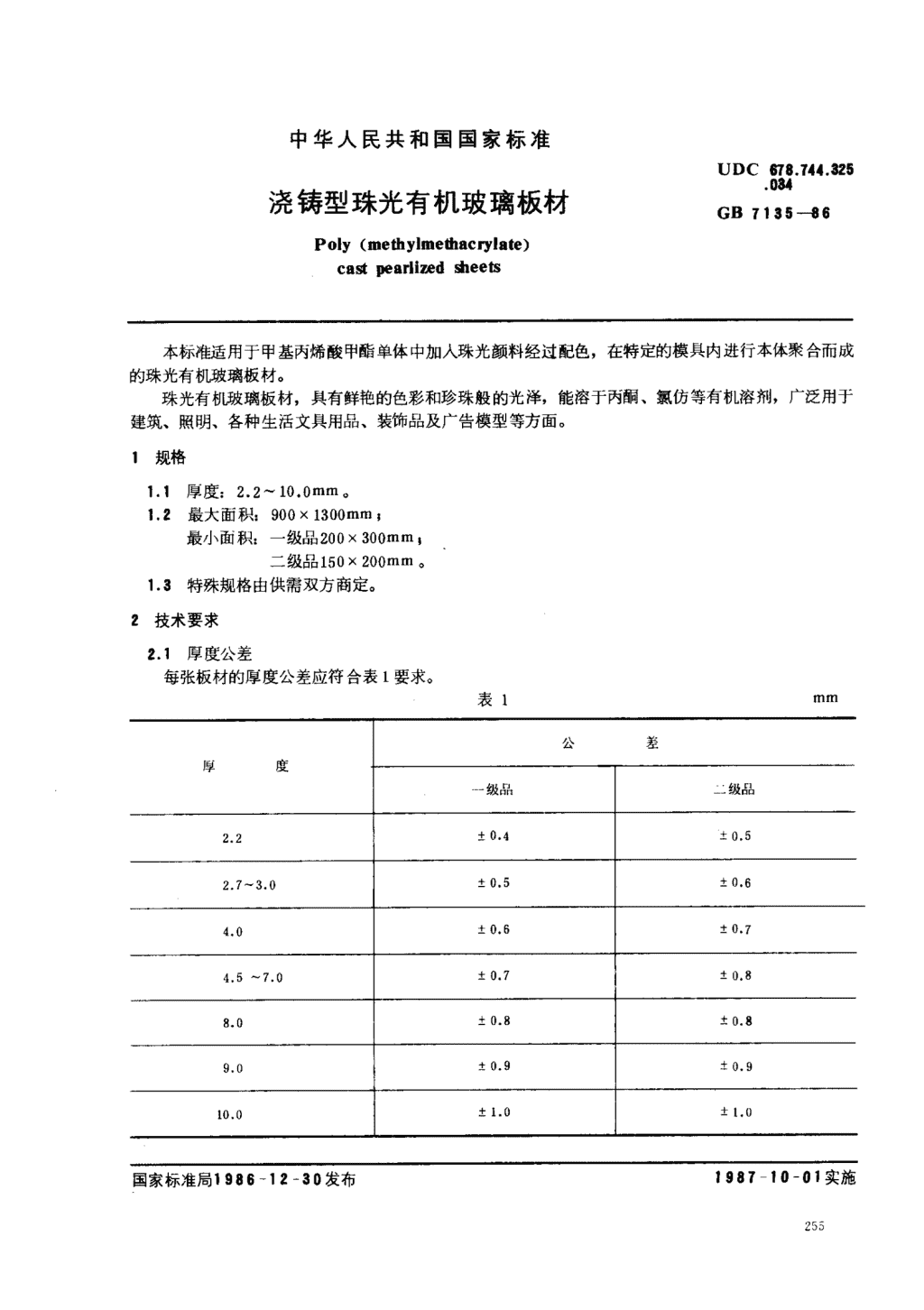

'中华人民共和国国家标准UDC678.744.325.0翻浇铸型珠光有机玻璃板材GB7135一刁6Poly(methylmethacrylate)castpearlized由eets本标准适用于甲基丙烯酸甲醋单体中加人珠光颜料经过配色，在特定的模具内进行本体聚合而成的珠光有机玻璃板材。珠光有机玻璃板材，具有鲜艳的色彩和珍珠般的光泽，能溶于丙酮、氯仿等有机溶剂，广泛用于建筑、照明、各种生活文具用品、装饰品及广告模型等方面。1规格厚度:2.2一10.Omm。}一;最大面积:900x1300mm,最小面积:一级品200x300mm。二级品150x200mm。1.3特殊规格由供需双方商定。2技术要求2.1厚度公差每张板材的厚度公差应符合表1要求。表1公差厚度一级品__级品2.2土0.4土0.52.7一3.0士0.5士0.64.0士0.6士0.了4.5-7.0士0.7士0.88.0土0.8土0.89.0士0.9土0.910.0土1.0士1.0国家标准局1986-12一30发布1987一10一01实施 GB7185一I:2.之外观外观质量指标应符合表2要求。表2指标序号指标名称一级品二级品必须具有珍珠般的光泽，不允许须有珍珠般的光泽，允许有珠光(1)光泽有明显的珠光粉粗粒存在粉粗粒存在，但不得严重影响闪光以接近色板为准，不允许有明显允许有色不匀现象，但不得相差(2)色差色不匀现象悬殊明显云花在每张片子中其总面积明显云花在每张片子中其总面积(3)云花不得超过片子总面积的五分之一不得超过片子总面积的五分之三收缩痕在每张片子中其总面积不收缩痕在每张片子中其总面积不(4)收缩痕得超过片子总面积的二十分之一得超过片子总面积的十分之一在500x500mm面积内允许有直在500x500mm面积内允许有直气泡径小于5m.哟8个(若有大于5mm径小于5mm的20个(若有大于5mm(5)(包括圆44)的气饱存在时，其所有气泡直径的的气饱存在时，其所有气泡直径的总和不得超尽20mm)总和不得超过40m-)七二流星、点于允许轻微稀疏地存在.杂流星、点子允许在单面较密、明流星、点r、(6)质在500x500--内允许有直径小显地存在，杂质在500x500-m内杂质于5m.的10个允许有直径小于5mm的20个允许明显存在，但不得严重影响(7)皱纹允许有轻微、不明显地存在光泽(8)珠光粉沉淀允许轻微存在允许存在，但不得严重影响光泽(9)露底透视时不得看出背后景物透视时不得明显看出背后景物(10)银丝裂纹不允许不允许由模具所引(11)起的表面缺允许允许陷注:①如板材两面同时存在缺陷，应以缺陷严重的一面为准。若有表2第(3)一(6)项缺陷同时存在于一块板上，其缺陷所占面积一级品不得超过五分之一，二级品不得超过五分之三。②距原板材边20--内缺陷不计。256标准分享网www.bzfxw.com免费下载 GB7135一se③板材大于或小于500x500mm面积时，其缺陷可以按比例增加或减少。④特殊技术要求由供需双方商定。2.3物理力学性能物理力学性能指标应符合表3要求。表3指标序号指标名称一级品几级品(l)布氏硬度，MP.(kg/mm")137(14)137(14)(2)拉伸强度，MPa(kg/ml)>一】3试验方法3.1外观检查外观质量的检查是在自然光线充足的室内，用目视法距产品300-400mm处，以任意角度进行检验。3.2尺寸的测量3.2.1长度与宽度均采用精度为lmm的量具进行测量。3.2.2厚度测定应采用精www.bzfxw.com度为O.lmm的量具进行测量，在每块板面上距边缘大于l00mm处测量五点(四边和中间各一点)。测量的每个数值不得超过标准所规定的公差范围。3.3布氏硬度的测定布氏硬度的测定按HG2-168-65((塑料布氏硬度试验方法》的规定进行试验，以压痕直径计算硬度值。3.4拉伸强度的测定拉伸强度的测定按GB1039-79《塑料力学性能试验方法总则》和GB1040-79《塑料拉伸试验方法》规定进行试验。试样状态调节和试验应在23120C、常湿下进行，试验前试样状态调节时间不少于4h。4检验规则4.1珠光有机玻璃板材应由生产厂的质检部门进行检验，生产厂应保iiFf)-T有出i的产品都符合本标准的技术要求，并应附有产品合格证。二2使用单位有权按照本标准的规定在进厂一个月内进行脸收。4.3外观质量、幅度尺寸和厚度公差应逐板进行检验。物理力学性能每十批中任意抽一张板进行检验(一台烘房聚合一次为一批，水箱聚合一箱为一批)。4.4物理力学性能经检验后如有一项不符合指标要求，应从该批中抽取双倍试样对不合格指标进行复验，若复验结果仍不符合指标要求，则应逐批取样复验，若再不符合指标要求，应作为不合格品处理。5包装、标志、运输和贮存5.1包装珠光有机玻璃板材应该用纸、板箱或其他材料进行包装，并附有装箱单。 GB7185一85.2标志包装好的珠光有机玻璃板材，外面贴上合格证，注明制造厂名、商标、品名、色别、批号、等级、重量、生产日期和检验人员代号。在包装箱上应注明发送单位和制造厂名。5.3运输和贮存珠光有机玻璃板材在运输和贮存中，应保持干燥通风，避免曝晒，不得与有机溶剂存放在一起。附加说明:本标准由中华人民共和国化学工业部提出，由全国塑料标准化技术委员会塑料树脂产品分会归口。本标准由上海珊瑚化工厂‘负责起草。本标准主要起草人陆锡芳、许仁娣、何秀玲。www.bzfxw.com标准分享网www.bzfxw.com免费下载'
