'中华人民共和国国家标准声音和电视信号的电缆分配系统输出口基本尺寸发布实施国家标准局发布

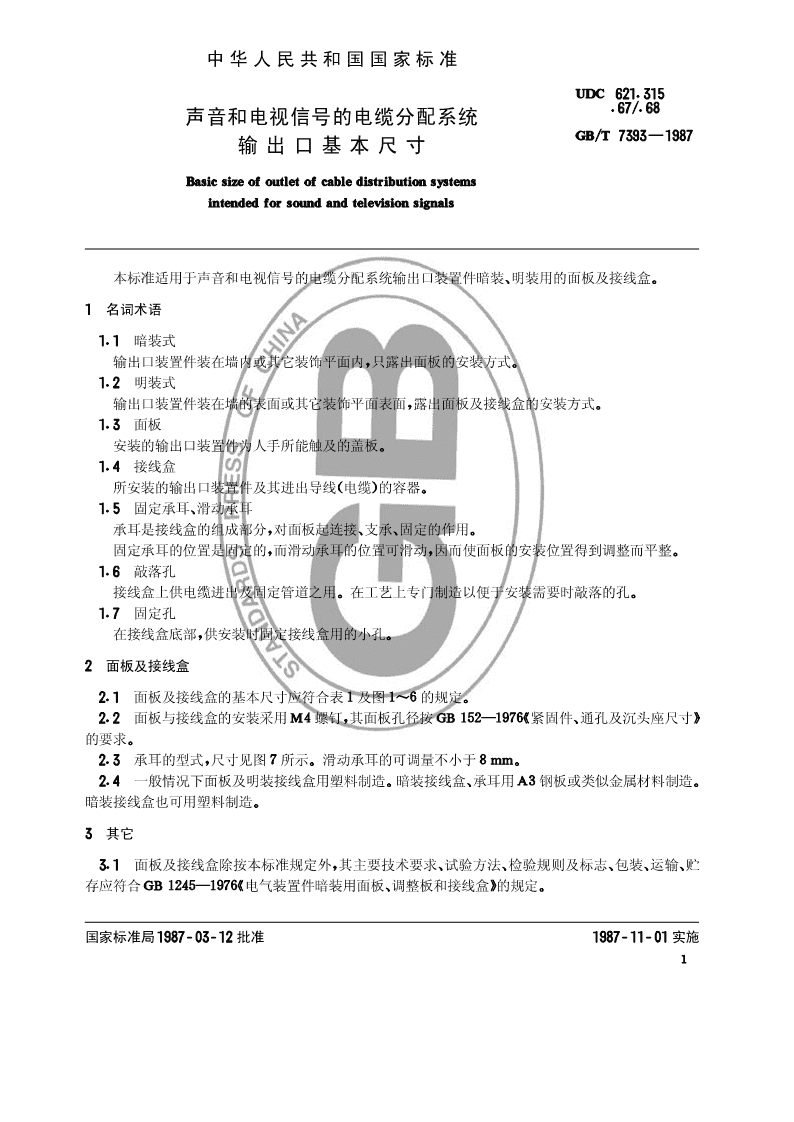

中华人民共和国国家标准声音和电视信号的电缆分配系统输出口基本尺寸本标准适用于声音和电视信号的电缆分配系统输出口装置件暗装明装用的面板及接线盒名词术语暗装式输出口装置件装在墙内或其它装饰平面内只露出面板的安装方式明装式输出口装置件装在墙的表面或其它装饰平面表面露出面板及接线盒的安装方式面板安装的输出口装置件为人手所能触及的盖板接线盒所安装的输出口装置件及其进出导线电缆的容器固定承耳滑动承耳承耳是接线盒的组成部分对面板起连接支承固定的作用固定承耳的位置是固定的而滑动承耳的位置可滑动因而使面板的安装位置得到调整而平整敲落孔接线盒上供电缆进出及固定管道之用在工艺上专门制造以便于安装需要时敲落的孔固定孔在接线盒底部供安装时固定接线盒用的小孔面板及接线盒面板及接线盒的基本尺寸应符合表及图的规定面板与接线盒的安装采用螺钉其面板孔径按紧固件通孔及沉头座尺寸的要求承耳的型式尺寸见图所示滑动承耳的可调量不小于一般情况下面板及明装接线盒用塑料制造暗装接线盒承耳用钢板或类似金属材料制造暗装接线盒也可用塑料制造其它面板及接线盒除按本标准规定外其主要技术要求试验方法检验规则及标志包装运输贮存应符合电气装置件暗装用面板调整板和接线盒的规定国家标准局批准实施标准分享网www.bzfxw.com免费下载
表面板及接线盒系列图表面板尺寸安装孔距序号使用图例接线盒图号图图图图www.bzfxw.com图图注表中使用图例只供所装产品及产品组合的参考对于未列入的品种或盒可视具体条件自行选定图的接线盒图例中长宽高及安装孔距是基本尺寸其余尺寸是推荐给生产厂使用的生产厂也可按实际需要或用户的要求而自行制订在满足所规定尺寸的原则下接线盒可采用整体或拼合的构造形式接线盒连接承耳的制造工艺由生产厂视具体情况自行确定塑料接线盒可以不设接地孔
www.bzfxw.com金属塑料图面板用暗装接线盒标准分享网www.bzfxw.com免费下载
www.bzfxw.com金属塑料图面板用暗装接线盒
www.bzfxw.com金属塑料图面板用暗装接线盒标准分享网www.bzfxw.com免费下载
www.bzfxw.com图面板用明装接线盒
www.bzfxw.com图面板用明装接线盒标准分享网www.bzfxw.com免费下载
www.bzfxw.com图面板用明装接线盒
图暗装接线盒上用的固定承耳滑动承耳型式尺寸注图中为www.bzfxw.com暗装接线盒的外形尺寸为安装孔距为暗装线盒壁厚为承耳厚度图中承耳型式尺寸是推荐给生产厂的在满足安装孔距的原则下根据接线盒的尺寸金属或塑料生产厂也可自行确定附加说明本标准由中华人民共和国电子工业部提出本标准由武汉市无线电天线厂负责起草本标准主要起草人田军标准分享网www.bzfxw.com免费下载'
