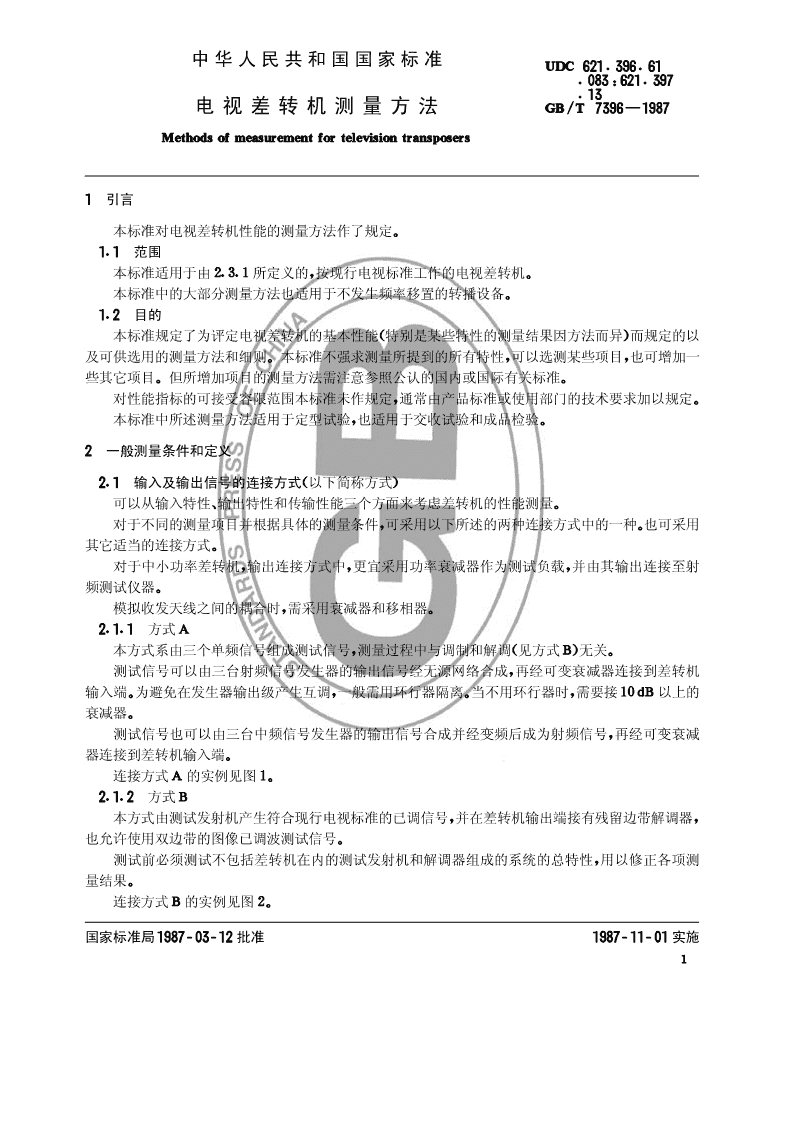

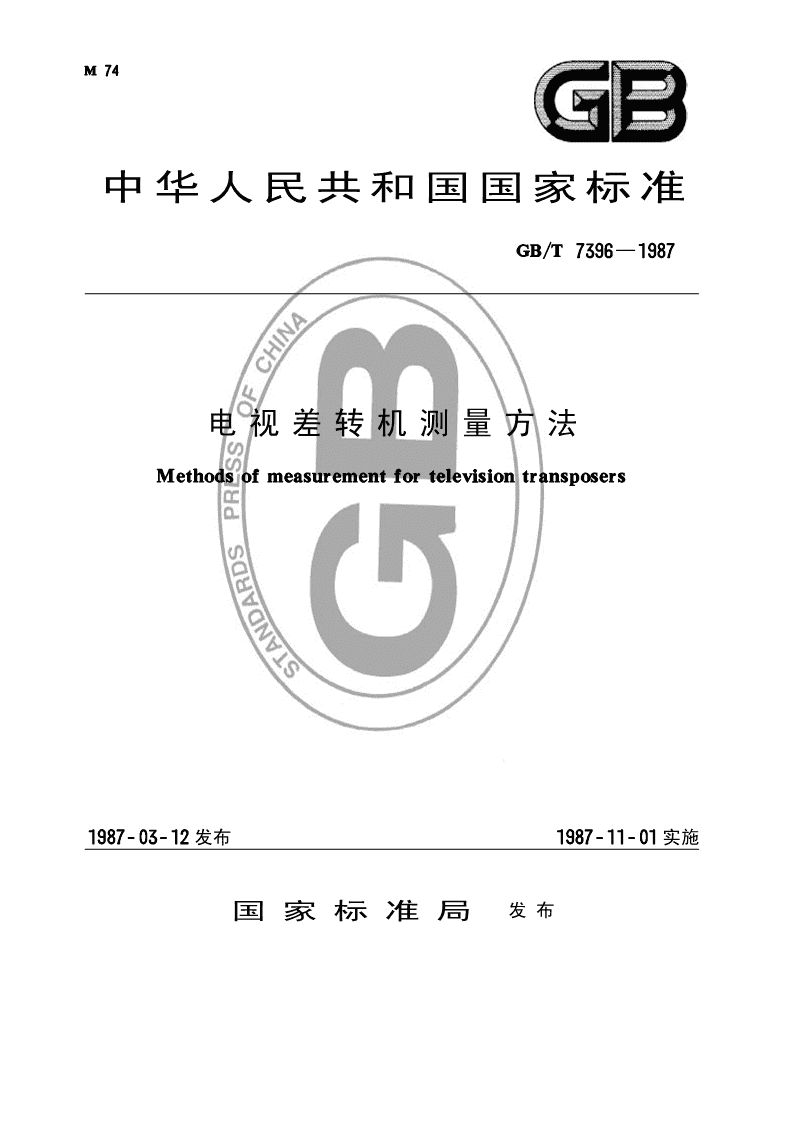

'中华人民共和国国家标准电视差转机测量方法发布实施国家标准局发布 中华人民共和国国家标准电视差转机测量方法引言本标准对电视差转机性能的测量方法作了规定范围本标准适用于由所定义的按现行电视标准工作的电视差转机本标准中的大部分测量方法也适用于不发生频率移置的转播设备目的本标准规定了为评定电视差转机的基本性能特别是某些特性的测量结果因方法而异而规定的以及可供选用的测量方法和细则本标准不强求测量所提到的所有特性可以选测某些项目也可增加一些其它项目但所增加项目的测量方法需注意参照公认的国内或国际有关标准对性能指标的可接受容限范围本标准未作规定通常由产品标准或使用部门的技术要求加以规定本标准中所述测量方法适用于定型试验也适用于交收试验和成品检验一般测量条件和定义输入及输出信号的连接方式以下简称方式可以从输入特性输出特性和传输性能三个方面来考虑差转机的性能测量对于不同的测量项目并根据具体的测量条件可采用以下所述的两种连接方式中的一种也可采用其它适当的连接方式对于中小功率差转机输出连接方式中更宜采用功率衰减器作为测试负载并由其输出连接至射频测试仪器模拟收发天线之间的耦合时需采用衰减器和移相器方式本方式系由三个单频信号组成测试信号测量过程中与调制和解调见方式无关测试信号可以由三台射频信号发生器的输出信号经无源网络合成再经可变衰减器连接到差转机输入端为避免在发生器输出级产生互调一般需用环行器隔离当不用环行器时需要接以上的衰减器测试信号也可以由三台中频信号发生器的输出信号合成并经变频后成为射频信号再经可变衰减器连接到差转机输入端连接方式的实例见图方式本方式由测试发射机产生符合现行电视标准的已调信号并在差转机输出端接有残留边带解调器也允许使用双边带的图像已调波测试信号测试前必须测试不包括差转机在内的测试发射机和解调器组成的系统的总特性用以修正各项测量结果连接方式的实例见图国家标准局批准实施标准分享网www.bzfxw.com免费下载 采用三台射频发生器的方式的实例图连接方式的实例www.bzfxw.com 采用中频发生器的方式的实例续图www.bzfxw.com标准分享网www.bzfxw.com免费下载 图连接方式的实例www.bzfxw.com 对测试信号源和测试负载的一般要求输入信号源差转机输入信号源的内阻用相对于差转机标称输入阻抗而言的反射损耗来表示其值应不小于在输入频道带宽之内的各频率点上在输入频道带宽之外要测量的任一无用分量的频率点上测试负载差转机必须用测试负载终接其阻抗用相对于差转机额定负载阻抗而言的反射损耗来表示其值应不小于在输出频道带宽之内的各频率点上在输出频道带宽之外要测量的任一无用分量的频率点上必须注意使用方式进行某些测量时测试负载应能承受等于图像与伴音信号峰包功率之和的连续波功率即振幅为合成波形包络峰值的一个射频周期内馈送给测试负载的平均功率测量设备与差转机的连接在差转机与测试负载之间插入其耦合度经过校准的定向耦合器再通过此定向耦合器耦合连接到射频仪器对于小功率差转机更宜采用功率衰减器作为测试负载其输出可直接连接到射频仪器用于差转机输入端的射频仪器通过插在信号源和差转机之间其耦合度经过校准的定向耦合器耦合连接到差转机输入端下文中当测量仪器按上述方法连接时即采用术语连接到输入端和连接到输出端术语和定义电视差转机电视差转机是一种跨接在接收天线和发射天线的馈线端子之间并实现未经解调的频率移置的电视转播设备视频测试信号视频测试信号用文字符号来表示与电视视频通道测试方法相一致场方www.bzfxw.com波信号见图图测试信号注该信号在必要时也可包括场同步脉冲正弦平方波和条脉冲信号见图标准分享网www.bzfxw.com免费下载 图测试信号注脉冲沿建立时间约为式中标称视频带宽的上限频率阶梯波信号见图www.bzfxw.com图测试信号 平均图像电平为时的续图阶梯波叠加副载波信号见图www.bzfxw.com图测试信号注用于差转机测量时阶梯波最高一级不叠加副载波或计量结果时不予计入该信号与信号可组成平均图像电平为和的测试信号副载波填充的信号和副载波填充的条脉冲信号见图标准分享网www.bzfxw.com免费下载 www.bzfxw.com图测试信号和平场信号见图图测试信号注电平根据情况可分别为还可以为其它的指定值 和差转机输出信号有关的几个定义额定输出功率当差转机在规定条件下工作时其额定输出功率定义为馈送给测试负载上的图像输出信号的峰包功率即振幅相应于同步顶的正弦振荡在一个射频周期内馈送给测试负载的平均功率参考输出电平参考输出电平是和额定输出功率相对应的仪表指示电平或计算用参考电平记作或和差转机输入信号有关的几个定义输入电压差转机输入电压定义为输入端的射频图像信号的峰包电压即幅度与同步顶相当的正弦振荡的有效值电压用毫伏或分贝微伏表示并且是指其内阻与被测设备标称阻抗相同的信号源加至其阻抗为差转机输入端标称输入阻抗的终接负载上的电压标称输入电压差转机的标称输入电压是指产品标准中规定的典型工作状态下的输入电压一般也是规定某些主要技术指标时采用的特定输入电压参考输入电平当输入电压为某个给定值时调节差转机增益控制使差转机输出为额定输出功率参考输入电平是和该输入电压图像信号同步顶电压相对应的仪表指示电平或计算用参考电平记作或输入电压范围差转机的输入电压范围是指满足差转机性能规范的输入电压的范围标准测量条件差转机应在下述条件下进行测量按本标准进行测量时所有用来抑制无用信号的装置不管其是否安装在差转机之内都应将其看成是差转机的一部分若无其它www.bzfxw.com规定测量均应在如下规定的正常大气试验条件下进行即可在下列范围内的温度湿度及气压的任何组合下进行测量温度相对湿度气压在对某一设备进行一系列测量时温度及相对湿度应基本上保持不变当有要求时在产品标准规定的极限环境条件下进行测量注当不能在正常大气试验条件下进行测量时应在测试记录中注明实际测量条件由于接收和发射天线在安装上受到实际限制它们之间总会存在一定的耦合当产品标准对这种耦合有规定时差转机的所有测量将在模拟成有耦合的情况下进行这种耦合可以用在差转机输入和输出的连接线中插入定向耦合器的方法将一部分输出信号馈送到差转机的输入端来实现如图和图所示耦合量则按产品标准的规定除和的测量之外在能确认加了收发反馈仍能满足技术要求的情况下可以简化为不加反馈的条件下进行测量注有关差转机因输入与输出间的耦合而造成的不稳定性的专门测量在条中阐明测量前仪器需充分预热待测设备需经产品标准规定时间的预热应注意保证差转机内温度与周围环境温度达到热平衡如对开机初始期的特性有要求时例如初始期频率变化则可另行规定指标和另作测量测量时差转机交流供电电源的电压和频率的偏差不应超过标称值的和并要求供电电压波形的瞬时值与基波的瞬时值的最大偏差不超过基波振幅的采用三相电源时要求其逆相标准分享网www.bzfxw.com免费下载 序分量或序分量不超过正序分量的仪器供电条件则应符合仪器技术规范的规定一般特性及输入和输出电平反射损耗本标准中差转机的输入阻抗和输出负载阻抗用反射损耗来表示通常输出阻抗也用反射损耗表示定义反射损耗用下式表示式中复数阻抗为其标称阻抗反射系数当信号沿特性阻抗为的无损耗电缆连接到阻抗上时沿电缆任一点上反射系数的大小与电压驻波比入射功率与反射功率以及入射电压与反射电压之间的关系为测量条件和设备可以用逐点法或扫频法测量反射损耗通常可用反射电桥法在规定的输入频道带宽内和输入电压范围内进行测量一般可在输入电压的上限值进行测量测量设备的连接见图www.bzfxw.com反射电桥举例图反射损耗的测量 反射信号检测装置的组成举例www.bzfxw.com反射损耗测量的显示图形举例续图测试信号源可以用扫频信号发生器或连续波高频信号发生器反射电桥的输出电压必须正比于被测阻抗的反射系数用扫频法时扫频频率可在范围内作选择检测装置的带宽需为扫频频率的倍频谱仪扫描频率应远低于扫频频率反射电桥输出信号的放大建议采用选频方式以避免由扫频信号包含的谐波分量的反射所引入的误差检测装置的灵敏度可检测电平应比最小待测电平低以上需注意当使用宽带检测装置时有可能会引入较大误差测量步骤校准零分贝参考点调节信号源输出使电桥臂上为所需电压将臂开路或短路调节检测装置可变衰减器使检波输出为适当指示记录衰减和指示位置作为零分贝反射损耗参考点当采用扫频法和对数显示时调节扫频发生器或检测装置的可变衰减器和显示器增益在屏上校定和刻度线对电桥平衡性能进行检查以标准阻抗取代反射损耗应优于标准分享网www.bzfxw.com免费下载 将待测阻抗接入测量臂调节检测装置可变衰减器使输出指示与参考点一致衰减器读数差值即等于阻抗的反射损耗当采用扫频法和对数显示时从屏上按已校定的刻度线读取反射损耗值结果的表示可将反射损耗与对应的测量频率列表或用曲线包括照相表示也可用文字表示如反射损耗在范围内优于可供选用的其它测量方法用一对定向耦合器测量入射功率与反射功率之比本方法尤其适用于输入阻抗随输入电压有变化的情况用网络分析仪或阻抗测试仪测量复数阻抗长电缆反射波测试法这种方法的测量精度受长电缆本身的阻抗误差及其和连接器以及信号发生器输出阻抗之间匹配好坏的限制一般作为近似测试法扫频信号经长电缆连至被测阻抗在信号源和长电缆输入端之间插入高阻检波探头其输出端连至高灵敏显示器测试端开路或短路时在显示器上校定对应于反射系数为的零分贝刻度线接标准负载时检查测试系统的固有误差连接被测阻抗同从衰减器读数差或从屏上显示高度计算反射损耗注为避免被测差转机输入级被烧毁或过负荷应注意保持输入信号为所需电平信号源输出调节应经常置于输出足够低的位置输入电压和输出功率的调节与测量输入电压的测量由信号源送至差转机输入端的输入电压通常按所述通过定向耦合器耦合度经校准来进行测量建议采用选频测量方式以避免由信号源无用输出引入的误差可以使用频谱仪或选频电压表也可以不通过定向耦合器的耦合输出端而直接测量输入电压这种情况下以测量仪表代替被测设备所用仪表需具有与被测设备相同的标称输入阻抗并需具有较高的反射损耗电压测量时如仪表反射损耗为时的测量误差不大于还可按标准信号发生器的输出电平刻度来校定输入电压www.bzfxw.com输出功率的测量电视差转机额定输出功率的定义如所述而功率测量中所测得的是平均功率平均功率是指差转机在规定调制条件下供给负载的在比最低调制频率的周期长得多的时间内平均计算出来的功率如按现行电视标准图像信号用全黑图像信号进行调制时同步顶峰包功率与平均功率之比为通常用接在测试负载输入端的能测量平均功率的通过式功率计来进行平均功率的测量也可以用其它适当的功率测量方法如量热法进行功率测量当采用自然冷却或风冷测试负载时待其温升稳定后按温升与平均功率的校正曲线来求取平均功率此校正曲线在给测试负载馈送交流电的条件下用能测有效值的电压表和电流表进行测定电平调整时的连接方式差转机的输出功率可以在手动增益控制或自动增益控制条件下进行调节当在手动增益控制条件下调至额定输出功率时采用方式进行连接当在自动增益控制条件下调至额定输出功率时采用方式进行连接可以采用经校准的频谱仪或选频电压表来测量输入与输出电平记下中所确定的参考输入电平和参考输出电平的刻度和增益调节位置当按方式时频谱仪应具有足够的带宽如以免引入误差差转机的输出端连接能测量平均功率的功率计按方式测量差转机时的调节步骤 按方式连接设备置于手动增益控制方式抑制伴音载波和图像边带信号调节图像载波发生器输出端的可变衰减器使输入电压保持在差转机输入电压范围内调节输入电压为某一规定值无特别规定时一般先将其调节为标称输入电压调节差转机输入端频谱仪的增益使图像载频分量的谱线高度与作为零分贝的刻度相符此指示刻度以及增益调节位置就成为参考输入电平调节差转机的手动增益控制使输出为额定输出功率调节差转机输出端频谱仪的增益使图像载频分量的谱线高度与作为零分贝的刻度相符此指示刻度以及增益调节位置即为参考输出电平加上伴音载波并调节伴音载波发生器输出端的可变衰减器按现行电视标准将其调到相对于参考输入电平为的电平需要时微调差转机的手动增益控制使频谱仪上显示图像载频分量仍与参考输出电平相符在差转机输出端的频谱仪上读取伴音载波低于参考输出电平的分贝数需要时计算与现行标准的差值注当被测差转机中包含图像和伴音信号的分别放大通道时则调节伴音通道的增益使差转机输出端的伴音电平符合现行标准按方式测量差转机的调节步骤按上述至调节手动增益控制并确定参考输出电平用方式代替方式采用测试信号即全黑图像调节测试发射机的图像信号输出电平使差转机输出端频谱仪上显示的图像载波分量的频谱峰值与参考输出电平相符调节测试发射机的伴音信号输出电平得到符合现行标准的伴音输入电压需要时反复作上述微调将差转机置于自动增益控制方式并调节差转机的输出电平控制使频谱仪上的读数与同按上述记录伴音输出电平注如果用选频电压表代替频谱仪时以采用峰值检波方式为宜当采用平均值检波方式测量时应对图像已调波平均值和峰包值之间的差值作修正当用全黑图像信号调制相应于黑电平的已调波辐射电平为同步顶辐射电平时平均电平加上的修正值后即可得到峰包电平准峰值检波方式不便用于电视信号的峰值测量一般不宜采用自动增益控制在差转机中自动增益控制用来使图像信号或图像加上伴音信号的峰包电平在输入电平变化时基本保持不变当输入信号在自动增益控制的工作范围内变化时差转机的性能指标应满足产品标准的要求测量条件和设备采用方式频谱仪连接到差转机的输出端自动增益控制范围定义差转机的自动增益控制范围是指用分贝数表示的高于和低于某一规定输入电压的范围当差转机的输入电压在该范围内变化时差转产输出电平仍保持在规定的容限之内注在某些差转机中自动增益控制范围小于输入电压范围这种情况下通常需有一手动控制使自动增益控制范围能在输入电压范围内移动测量步骤将输入电压调节为标称输入电压当产品标准未规定标称输入电压时则调节为输入电压范围按分贝微伏计的中心值此外均按调节差转机当自动增益控制范围可在输入电压范围内作移标准分享网www.bzfxw.com免费下载 动控制时将自动增益控制范围按分贝计的中点或参考点置于标称输入电压上当产品标准未规定标称输入电压时则将自动增益控制按分贝计的中点调到输入电压范围按分贝微伏计的中心值上利用信号源输出端的衰减器增加输入电平直到差转机输出端的频谱仪上显示幅度达到产品标准规定的容限值为止记录输入电平变化的分贝数重复项只是将增加输入电平改为减小输入电平如果自动增益控制范围可在输入电压范围内移动时则必须将自动增益控制范围依次调节到输入电压范围的高段和低段重复测量结果的表示以上和中所得两个输入电平的变化量即差转机的自动增益控制范围结果中应注明规定的输出电平变化容限自动增益控制时间常数定义差转机自动增益控制系统的时间常数是指在差转机的自动增益控制范围内输入电平突变之后输出电平达到并保持在其规定容限内的某一稳态电平所需时间测量步骤先按调节再按以下步骤进行将差转机输出端的频谱仪调谐到图像载频将频谱仪的中频带宽尽量调窄扫频范围也尽可能窄最好不扫频适当选择显示器扫描速率使频谱仪显示近似为水平直线将输入电平突升输出电平与此相应的变化在频谱仪上显示为一个驼峰样的波形通过对屏上显示波形的时间测量来确定驼峰的持续时间即以改变输入电平到波形到达稳定值容限如并保持在该容限内的瞬间所经历的时间亦即输出电平超出输出电平容限范围的持续时间重复至只是将输入电平突升改为突降如上测得的时间间隔取较大的作为差转机的自动增益控制时间常数注也可采用残留边带解调器输出端连接的示波器进行测量特别是当频谱仪不能足够精确地测定持续时间时示波器法更为可取自动增益控制对差转机输出波形的影响自动增益控制会影响到差转机输出图像信号波形可按下述和所阐明的关于波形稳定性和瞬变响应的测量方法加以检查不正常输入信号对自动增益控制的影响还应在输入各种不正常信号的条件下例如图像伴音功率比不正确失掉图像或伴音之一或两者都失掉失去调制等情况对自动增益控制的功能进行检查可按产品标准确定需进行的试验项目和测量方法进行频率本条涉及频率移置偏差频率移置稳定度的测量频率偏差是指测得的频率值与其标称值之差频率稳定度是指在规定的某一持续时间内所测得的频率的最大值与最小值之差并包括在此时间内所容许的电源和环境变化的作用一般应与持续时间一起说明如短期稳定度所涉及持续时间以几小时为限如一分钟十五分钟一小时或更长些长期稳定度持续时间从几小时至一年如日周月三个月等的稳定度频率移置偏差差转机的频率移置偏差等于各本地振荡器频率偏差的作用总和测量条件和设备 采用方式按调节差转机必须在仪器和差转机经过了规定时间的预热后进行测量抑制伴音载波和图像边带信号一般采用精度符合要求的数字频率计测量频率也可采用其它合适的频率测量方法测量步骤以下两种方法可供选用但只要有可能测量本地振荡器的频率还是应尽量采用的方法以输入信号频率为参考同时测量差转机输入和输出图像载频的频率或迅速依次将频率计在输入与输出之间转接在后一种情况下图像载频发生器的短期稳定度至少应高于待测精度的倍计算按上述步骤测得的两个频率值之差计算差转机输入与输出图像载频标称值之差以上与所得数值之差即为差转机的频率移置偏差以本地振荡频率为参考差转机一般采用两次变频方式频率移置偏差取决于本地振荡频率的偏差可测量本地振荡频率并由此计算频率移置偏差象那样同时或迅速交替测量两本地振荡频率根据所测得的频率值计算差转机输入与输出图像载频间的差值按中与继续进行频率移置稳定度差转机的短期或长期频率移置稳定度应通过测量差转机的最大频率移置变化来进行检查定义差转机的最大频率移置变化是指在产品标准规定的一定的持续时间内电源和环境条件在规定容限最恶劣组合情况下的实测频率极限值之差最大频率移置变化不包括频率调整误差也不包括开机过程中的初始期频率偏差和产品标准规定预热时间内的频率变化老化过程引起的频率漂移可以在定期检测时进行微调而予以消除因而一般可对晶体振荡器另作要求对开机频率复现性需要时也可同样另作要求最大频率移置变化的测量逐个测量各个起作用参数导致的频率移置变化测量时固定其它参数来测量某一参数在产品标准规定的容限范围内从一个极限值顺序变化到另一个极限值引起的频率移置变化频率移置变化是指在此过程中的多次测量中测得的频率移置偏差的最大值与最小值之差将如此测得的各种频率移置变化按绝对值相加得到最大频率移置变化一般分别测量随电源电压环境温度和持续时间而产生的频率移置变化随电源电压和环境温度变化的测量次数不少于次上下极限值和中间值随持续时间的变化可在规定频率移置稳定度所涉及的持续时间内以合理的间隔进行规定次数的测量如月稳定度可按在一个月内测量不少于次有要求时还可以对其它影响因素进行测量每次测量的步骤均按进行结果的表示最大频率变化以赫兹表示取此值的一半作为频率移置稳定度一般按双向规定指标由差转机内部产生在其输入端上的无用信号定义本定义是指在有用信号存在或有用信号不存在的情况下由差转机内部产生在其输入端上的无用信号测量条件和设备采用方式进行连接差转机按进行调节也可按中进行调节频谱仪连接到差转机输入端定向耦合器的测量端定向耦合器需取适当的耦合方向而且耦合标准分享网www.bzfxw.com免费下载 度需经校正测量步骤无输入信号时的无用信号记下其电平高于规定值的每个无用分量在频谱仪上的读数和频率将所得的各读数换算成功率加有输入信号时的无用信号以参考输入电平为基准将差转机输入电平调到以下数值图像载波伴音载波边带信号相应于彩色副载波的频率按进行测量有用输入信号的反射分量以及模拟收发反馈加到输入端的频率分量的读数不计有要求时可在与视频频带对应的射频频带内的有限个边带频率点上重复上述测量如要求在视频测试信号的条件下进行上述测试时采用方式差转机按进行调节测试发射机用叠加正弦振荡的测试信号来调制该振荡的幅度为其频率可以为视频频带内的任何频率测试报告中应注明所采用的是哪种方法波形波形稳定性和同步压缩定义波形稳定性是指供电电源电压变化以及输入视频信号的平均图像电平变化时差转机输出图像信号各辐射电平的变化输出功率变化指图像信号峰包功率的相对变化通常以分贝表示消隐电平变化指消隐电平与同步电平的辐射电平的百分比数的相对变化以百分数表示白色参考电平变化指白色电平与同步电平的辐射电平的百分比数的相对变化以百分数表示射频已调波的同步信号幅度为同步顶辐射电平与消隐电平辐射电平之差其标称值为同步顶辐射电平的同步压缩指射频已调波的同步信号中点幅度与其标称值之差以百分数表示测量条件和设备采用方式差转机按进行调节用频谱仪测量时将差转机输出端的频谱仪调节为扫频宽度置于不扫频位置中频带宽置于最宽位置以显示图像信号包络波形注如频谱仪无法显示图像信号的包络则必须按所述用示波器测量用电视解调器和示波器测量解调器应能给出零载波参考电平测量步骤平均图像电平变化时的波形稳定性图像信号顺序用测试信号和进行调制从显示屏上读取两次测量中各辐射电平的显示值电源电压变化时的波形稳定性图像信号用测试信号进行调制电源电压在产品标准规定容限的上下限值之间依次变化从显示屏上读取各次测量中各辐射电平的大小将输入电压依次调节到输入电压范围上下限值重复和项的测量结果表示令分别表示与同步顶消隐电平白电平相应的辐射电平的显示屏读数按以下公式分别计 算输出功率变化消隐电平变化同步压缩白色参考电平变化如产品标准中对电源变化和平均图像电平变化未作分别规定则取各次测得的值和比值中最大值和最小值进行计算同步压缩则按各次测量中的最小值计算如则取最大值注当不要求测白色参考电平变化时可以改用测试信号和瞬变响应定义瞬变响应是指对于特定波形测试信号的瞬变响应包括如下定义的各项波形失真场时间波形失真是指图像信号用一个其周期与场周期相同量级幅度为亮度信号幅度标称值的方波信号进行调制通过待测差转机并经解调后其输出方波信号顶部形状的变化行时间波形失真是指图像信号用一个其周期与行周期相同量级幅度为亮度信号幅度标称值的方波信号进行调制通过待测差转机并经解调后其输出方波信号顶部形状的变化正弦平方波失真是指用一个正弦平方波对图像信号进行调制通过待测差转机并经解调用刻度板测出的输出正弦平方波形与不失真波形的最大偏移有要求时还可参照增加某些测试项目如长时间波形失真和短时间波形失真等测量条件和设备采用方式差转机按进行调节残留边带解调器的视频输出端连接至波形监视器或示波器测量时解调器中接入伴音陷波器测试发射机需接入接收机群时延预校正电路测量步骤场时间波形失真的测量图像信号用测试信号进行调制从显示屏上按图读数并按下式计算场时间波形失真式中图中的或取其中较大者场方波中点的电平测量时在场方波起始和终了的各约行期间的变化应不计标准分享网www.bzfxw.com免费下载 图场时间波形失真图行时间波形失真的测量图像信号用测试信号进行调制从显示屏上按图读数并按下式计算行时间波形失真式中图中的或取其中较大者条脉冲中点的电平测量时在脉冲起始和终了的各期间的变化应不计入图行时间波形失真图正弦平方波失真的测量图像信号用电平降至的测试信号进行调制从显示屏上按如图所示的刻度板读数测量时调节显示器的增益和位置使脉冲的基线与刻度板的基准水平线重合使脉冲峰点与容限框顶部的水平线重合并校准扫描时基 图正弦平方脉冲容差图改变输入电压的影响将输入电压依次调节到输入电压范围上下极限值重复至的测量结果的表示各测量项目均取在不同输入电平下几次测试中测得的与标称值偏离最大者作为该项目的测量结果振幅频率特性和群时延频率特性通带振幅频率射频特性定义通带振幅频率射频特性是指在规定频道标称带宽的范围内差转机输入端与输出端之间通道的增益随频率的变化测量条件和设备应在射频范围进行振幅频率特性的测量在所述的方法中图像和伴音载波都存在分别在图像载波依次调节为消隐电平和介于中灰与白电平之间的某一电平的条件下进行测量在所述的方法中不送图像和伴音载波而采用扫频信号发生器可在任一所需的输入电平上进行测量通常称扫频法扫频法比较方便通常可按扫频法进行测量按所述的方法时采用方式进行连接差转机按进行调节边带信号发生器的频率应能手动调节或能在包括输入频道上下相邻频道的范围内扫频按扫频法进行测量时光采用方式进行连接并按调节差转机再改换为如图所示的连接方式图振幅频率特性测量连接方框图标准分享网www.bzfxw.com免费下载 存在图像与伴音载波时的测量步骤以参考输入电平为基准将差转机输入信号的电平调节为图像载波伴音载波边带信号在待测量频率范围内手动步进地改变边带信号发生器的频率并注意保持差转机输入电平恒定在每个测量点上记录边带分量的电平及其频率边带信号发生器如采用扫频发生器当其扫描重复周期远小于频谱仪的扫描重复周期时频谱仪上所显示的波形即为差转机的振幅频率特性按显示图形和刻度线作记录将图像载波的电平降至比参考输入电平低再次进行测量注图像与伴音载波附近的各频率点上的测量精度会因存在这两个载波而受到影响引起的误差与频谱仪工作带宽有关而此带宽又与扫频的重复频率有关将输入电压依次调节到输入电压范围的上下极限值重复至的测量按扫频法时的测量步骤以参考输入电平为基准将差转机输入端的扫频信号电平依次调节到以下两个电平上进行测量和将输入电压依次调节到输入电压范围的上下极限值重复的测量结果的表示测量结果应表示为对应于某一特定频率的边带信号电平的分贝数扫频法测量时则一般取图像载频作为参考点可以将结果列表或用曲线包括照相表示并需注明以参考输入电平为基准的输入信号电平的分贝数当被测设备包含声表面波滤波器时适合于用照相或文字表示不定参考点而按整个曲线落入或超出容限框图来作评定阻带振幅频率射频特性定义阻带振幅频率射频特性是指在规定输入频道标称带宽之外的有选择性要求的范围内通道传输能力随频率的变化或称选择性以分贝表示测量条件和设备按方式进行连接差转机按进行调节抑制图像载波和伴音载波利用边带信号发生器送带外信号应能调节到以下的所需频率范围输入频道标称带宽外上下各或其它任何要求测量的频率范围内输入频道图像与伴音载波的镜象频率本地振荡和中频频率有关的无用发射频率以及其它任何要求测量的频率点测量步骤将边带信号发生器调节到项中所提到的某一带外频率上通常从离输入频道足够远的某一频率开始带外输入信号的幅度不应增加到比输入电压范围的上限值高并需注意不能引起低电平级过载在输出端用频谱仪或选频电压表测量经正常频率移置产生的输出信号的电平以图像载频为参考用分贝表示结果的表示 带外某一频率点上的选择性为选择性式中参考输出电平待测频率输出电平参考输入电平待测频率输入电平将选择性与相应的测量频率列表或用曲线表示群时延频率射频特性定义群时延频率射频特性是指在规定带宽的范围内差转机输入端与输出端之间通道的群时延随频率的变化测量条件和设备应在射频进行群时延频率特性的测量采用基于裂频调幅和包络相位比较原理的群时延测试仪来进行测量先采用方式差转机按进行调节按图所示的连接方式将测量设备进行连接图群时延频率特性测量连接方框图当采用扫频发生器作为信号源时群时延测试仪的相位比较输出加到时基与扫频同步的显示器上直接显示群时延频率特性扫描速度应尽量低如重复周期不小于三秒以避免引入误差测量步骤用可变衰减器调节群时延测试仪送至差转机输入端的未调幅的测试信号电平使其比参考输入电平低通常先使测量频率为图像载频调节群时延测试仪裂频信号的调幅电平以得到符合仪器要求的调幅系数一般为调节移相器使得裂频信号的调幅输入与检波输出的相移在参考频率上等于零在输入频道标称带宽范围内改变测量频率并注意保持差转机输入信号的电平不变手动改变测量频率时对应记录每个测量点以纳秒表示的群时延值采用扫频信号发生器时显示器上所显示图形即群时延频率特性结果的表示测量结果应表示为相对于某一特定频率的群时延纳秒数一般取图像载频作为参考点可以将结果列表或用曲线包括照相表示当被测设备包含声表面波滤波器时适合用照相或文字表示不定参考点而按整个曲线落入或超出容限框来作评定标准分享网www.bzfxw.com免费下载 微分增益和微分相位微分增益定义微分增益是指将恒定低幅度的其频率对应于彩色副载频的正弦振荡叠加在不同电平的图像载波信号上送入待测差转机输入端当图像载波信号电平在与消隐电平至白电平相应的辐射电平范围内变化而平均图像电平保持为某一特定值时差转机输出端频率对应于彩色副载频的正弦振荡幅度的变化可以采用或所述的方法进行测量但的方法有便于同时测量微分相位的优点按方式的测量方法测量条件和设备采用方式进行连接差转机按进行调节将边带信号的频率先调节到对应于彩色副载频的频率上测量步骤以参考输入电平为基准将差转机输入电平调节为图像载波伴音载波边带信号差转机输出端的频谱仪置于线性刻度位置调节增益使边带信号分量显示幅度为合适读数将图像载波信号的电平以有限个近似相等的间隔降至低于参考输入电平对每个测量点相应记录频谱仪上边带分量的显示幅度按下式计算微分增益微分增益式中图像载波电平为时边带信号的读数中测得的边带信号的最大和最小读数有要求时可再在与视频频带相应的射频频带内的有限个边带信号频率上重复上述测量注微分增益的定义已如上述用以说明由于亮度信号变化而引起的色度信号失真是按边带信号的频率对应于彩色副载频来定义的因此在叠加其它边带频率进行测量时应称为视频中高频域的亮度信号非线性失真按方式的测量方法测量条件与设备采用方式差转机按进行调节图像信号用测试信号进行调制叠加在阶梯上的正弦振荡频率为彩色副载波频率有要求时可再用和进行调制阶梯第一级的电平应与消隐电平重合阶梯最高一级叠加正弦振荡后的峰值一般等于白色参考电平有要求时可伸展到白色参考电平之外残留边带解调器的视频输出送至矢量示波器微分增益和微分相位测试仪或波形监示器进行测量也可以通过用以滤除叠加振荡频率以外的所有分量的带通滤波器之后由示波器进行测量测量步骤图像信号先用测试信号进行调制叠加正弦振荡为彩色副载波调节差转机输入端的可变衰减器使差转机输出端图像信号峰包功率为额定输出功率记下显示屏上行有效期内叠加正弦振荡波形的最大与最小峰峰值幅度作为和记下对应于消隐电平上的叠加正弦振荡波形的峰峰值幅度作为按计算微分增益有要求时再在不同的平均图像电平下进行测量图像信号依次用测试信号和 进行调制重复上述测量有要求时可再在视频频带内取几个不同频率的叠加正弦振荡重复上述测量此时必须相应更换中的带通滤波器结果的表示给出微分增益值并注明所用测量方法按方式测量并按改变平均图像电平进行测量时取最大值作为被测设备的微分增益或列表表示改变叠加正弦振荡的频率时需列表相应注明其频率微分相位定义微分相位是指将恒定小幅度的频率对应于彩色副载波的正弦振荡叠加在不同电平的图像载波信号上送入被测差转机输入端当图像载波信号电平在与消隐电平至白电平相应的辐射电平范围内变化而平均图像电平保持为某一特定值时差转机输出端频率对应于彩色副载频的正弦振荡相位的变化测量条件和设备同但解调器输出送至有相位比较功能的矢量示波器或微分增益和微分相位测试仪测量步骤按进行调节从显示屏上读取行有效期内各阶梯上叠加的副载波信号相位与以消隐电平上的副载波相位作为基准微分相位按以消隐电平上副载波的相位为基准的相位差度数来表示其计算式为正向偏差负向偏差也可用最大值和最小值之差来表示峰峰值偏差式中和分别为输出端各阶梯包括消隐电平上副载波相位中的最大值和最小值图像信号的无用调制定义本标准中将随机杂波周期性杂波和频率落入输出频道工作频带之内的互调分量定义为差转机输出图像信号的无用调制随机杂波可以用噪声系数或高频信杂比来表示图像信号所伴随的高频随机杂波而用视频信杂比来表示图象信号解调后的视频随机杂波周期性杂波周期性杂波包括电源干扰重复性脉冲干扰无用单频分量以及诸如可能由机械效应而引起的一些无用分量互调互调分量中频率落入输出频道工作频带之内的构成无用调制而频率落在输出频道工作频带之外的则构成无用发射按以下测量频率落在差转机输出频道工作频带之内的无用调制分量而按和测量其频率落在此带宽之外的无用发射噪声系数定义噪声系数是指将差转机内部产生的出现于输出端的全部随机杂波功率折合成为输入端的等效热标准分享网www.bzfxw.com免费下载 杂波功率后与输入端的固有热杂波功率之比用分贝数表示测量条件和设备采用方式和一台白噪声发生器该发生器用单位带宽内的热杂波功率来校准读数差转机输出端经衰减器连接到一台能指示高频杂波功率的仪器测量时衰减器先不接入测量步骤调节差转机的手动增益控制置于输入电压范围的下限并按调节差转机输出为额定输出功率关掉伴音载波信号用杂波发生器代替图像载波发生器杂波发生器输出信号被抑制时记录差转机输出端杂波功率指示仪器的读数建议采用选频杂波指示方式以防止此项测量受其它无用信号的影响这些无用分量可用接在差转机输出端的频谱仪来检查在差转机的输出端插入衰减器增加杂波发生器的输出使恢复中所得读数杂波发生器以分贝表示的输出读数即差转机在某个输入电压下的噪声系数在差转机输入电压范围内的几种输入电平上调节手动增益控制至额定输出功率再重复上述测量注为防止损坏指示杂波电平的仪器须注意在每次测量及将任何电压加到差转机输入端之前应将该仪器置于最低灵敏度位置结果的表示将对应于各种不同输入电压用毫伏或分贝微伏表示的噪声系数用分贝表示列表或作曲线有要求时可按下式计算射频信杂比式中可用输入功率噪声系数差转机的高频杂波功率带宽理论值为视频信杂比定义电视差转机的视频信杂比定义为差转机输出端的图像信号经残留边带解调器解调输出的视频信杂比是指视频图像信号中亮度信号幅度为标称值时与经带宽限制后测得的随机杂波幅度的有效值之比测量条件和设备采用方式差转机接进行调节测试信号发生器给出测试信号残留边带解调器输出接视频杂波测试仪视频杂波测试仪须能在有同步与消隐脉冲时进行杂波测量并能分别读取有效值和峰峰值并应带有符合附录中所规定的以下几种带宽限制滤波器并可按需要进行切换视频标称带宽的低通滤波嚣高通滤波器低通滤波器测量前需检查解调器的输入电平应使其足够高以使解调器引入的杂波可以忽略不计测量步骤使用测试信号调节解调器使输出视频图像信号为标准的峰峰值为的视频信号用以校准视频杂波测试仪刻度接入标称带宽低通滤波器和高通滤波器并将视频杂波测试仪置于有效值测量位置 读取信杂比的分贝数用测试信号再作测量有要求时还可用其它值的测试信号重复上述测量由噪声系数折算视频信杂比可按下式由按测得的噪声系数来计算视频信杂比电源干扰定义电视差转机的电源干扰定义为差转机输出端的图像信号经残留边带解调器解调输出的电源干扰信杂比是指视频图像信号中亮度信号幅度为标称值时与以内的来自交流电源的杂波幅度的峰峰值之比测量条件和设备同上述测量步骤同上述但带宽限制滤波器改用低通并将视频杂波测试仪置于峰峰值测量位置将输入电压依次调节到输入电压范围的上下极限值重复的测量近似测试法可以采用直线性检波的二极管检波器经低通滤波器用高灵敏度示波器近似地测量电源干扰信杂比采用方式测试信号发生器给出测试信号差转机按进行调节抑制掉边带信号示波器置于直流档测同步顶幅度置于交流档提高灵敏度测电源干扰波形峰峰值按下式计算电源干扰信杂比式中为修正值其计算式为重复性脉冲干扰定义电视差转机的重复性脉冲干扰定义为差转机输出端的图像信号经残留边带解调器输出的重复性脉冲干扰信杂比是指视频图像信号中亮度信号幅度为标称值时与行有效期内各种波形的无用脉冲构成的重复性脉冲干扰幅度的峰峰值之比测量条件和设备同上述和解调器输出接波形监视器或示波器测量步骤使用测试信号测定显示屏上从消隐电平至白色参考电平的阶跃幅度记作将显示器的灵敏度提高一个已知量如或测量行有效期内各种波形的任一重复性无用脉冲幅度的峰峰值记作当叠加有随机杂波和其它连续性的周期性杂波干扰时需注意排除其影响如按屏上杂波亮带的几何中心线读数用测试信号再作测量有要求时还可用其它值的测试信号重复上述测量按下式计算标准分享网www.bzfxw.com免费下载 重复性脉冲干扰差转机输出端的无用单频分量差转机输出端的无用单频分量定义为差转机在正常的调制条件下差转机输出端出现的除了所需信号频谱之外的不是由互调造成的无用单频分量其中落入输出频道工作频带之内的构成无用调制的一部分而落在该频带之外的则构成无用发射的一部分其值是各个无用单频分量的电平与参考输出电平之比用分贝数表示在差转机输入端存在或不存在干扰信号的两种情况下都需进行输出端无用单额分量的测量单额分量的测量是与第条和条中所述的互调分量和无用发射的测量结合进行的互调本条所述方法适用于其频率落入差转机输出频道工作频带之内的互调和其它无用单频分量的测量可以采用或所述的方法进行测量频率落在输出频道标称带宽以外的无用发射的测量按进行但实际测量时将这两项测量结合起来进行则更为方便定义互调是指有用信号通过差转机时由于非线性导致有用信号频谱分量相互作用而生成的落入输出频道标称带宽之内的新的频率分量的电平与参考输出电平之比用分贝数表示或称带内互调电平采用方式的测量方法测量条件和设备采用方式差转机按进行调节边带信号调到对应于彩色副载波的频率上测量步骤以参考输入电平为基准将差转机输入信号调到以下值图像载波伴音载波边带信号调节频谱仪使能显示输出频道带宽的信号测量并记录所观察到的任一互调分量和无用单频分量的频率及其相对于参考输出电平的分贝值读数时需注意排除叠加在互调分量上的随机杂波的影响如适当减少频谱仪带宽和按屏上杂波亮带的几何中心线读数有要求时可将边带信号频率调到与视频频带相对应的射频频带内的有限个频率点上再进行测量但边带信号频率应避免落在伴音载频与图像载频之和的一半附近因为时的互调分量的频率正好落在而无法测量将差转机的输入电压依次调到输入电压范围的上下极限值并重复上述测量有要求时特别是对于内带非线性预校正电路的差转机可将图像载波输入信号调到别的电平上重复上述至的测量如以参考电平为基准将输入信号调到图像载波伴音载波边带信号采用方式的测量方法测量条件和设备采用方式差转机按进行调节使用测试信号并叠加频率为彩色副载频幅度为峰峰值的正弦振荡 频谱仪带宽置于使其能显示与同步顶电平相应的频谱包络测量步骤用连接至差转机输出端的频谱仪进行测量同进行调节和读数也可以用连接至残留边带解调器输出端的频谱仪进行测量这种情况下测量并记录所观察到的任一互调和无用单频分量的频率及其相对于边带信号电平的分贝值再加上换算为相对于参考输出电平的互调电平有要求时可改变叠加正弦振荡的频率可在视频频带内取有限个频率点再作测量同样应避免频率点落在伴音与图像载频之和的一半附近将差转机的输入电压依次调到输入电压范围的上下极限值重复上述测量有要求时特别是对于内带非线性预校正电路的差转机可将测试信号的值调至其它数值重复上述至的测量如可使用测试信号注当不便于产生叠加彩色副载频正弦振荡的测试信号时也可以用测试信号代替结果的表示对每个边带频率测量点所测得的互调及无用单频分量的频率和电平列表用相对于参考输出电平的分贝数表示并需注明测试信号中图像伴音及边带信号的电平用相对于参考输入电平的分贝数表示还需注明差转机的输入电压注在认为接收部分互调指标足够好的情况下可以从发射部分的中频输入端送中频测试信号进行互调测量但在定型试验和样机测量时仍必须按或所述的方法进行测量无用发射和由于输出反馈至输入而引起的性能变化无用发射定义本章涉及由机器内部产生的其频率落在差转机输出频道工作频带之外的无用发射无论频率落在差转机输入频道工作频带之外的干扰输入信号存在与否均需进行无用发射的测量无用发射是指差转机内部产生的落在输出频道标称带宽之外的出现于输出端的各种无用振荡在连接天线时即构成无用辐射无用振荡包括有发射频率的谐波振荡产生发射频率的过程中所可能出现的落在输出频道标称带宽之外的各种频率的振荡如本地振荡频率倍频链中产生的各种晶振谐波中频及其谐波以及各种组合频率的振荡一般而言这些频率离开输出频道标称带宽较远发射频率之间的互调组合频率振荡包括由图像载频和伴音载频产生于输出频道工作频带之外邻近区域内的互调分量以及由图像载频边带信号频率和伴音载频产生于输出频道工作频带外邻近频道内的互调分量寄生振荡注若将无用发射分成杂散发射和带外发射两部分分别规定指标容限而且对任一杂散发射分量的容许功率按平均功率定义则与本条所述方法在图像输出为峰包功率连续波条件下测得的结果是不一致的无干扰输入信号时的无用发射测量条件和设备采用方式差转机按进行调节以参考输入电平为基准将差转机输入电平调节为图像载波伴音载波边带信号不加标准分享网www.bzfxw.com免费下载 在输出频道工作频带之外的各有关频率点上连接频谱仪的定向耦合器的耦合度必须是已知的测量步骤测量并记录由图像载频和伴音载频产生的任一互调分量的频率及其相对于参考输出电平的分贝数仔细查看一下在所关心的频段如本地振荡频率等内是否有任何其它无用发射记录所找到的无用发射频率及其电平按和调节输入信号的电平测量并记录有边带信号时的带外互调分量的频率及其电平将输入电压依次调到输入电压范围的上下极限值再重复至的测量去掉信号源在差转机输入端接一段长度可变的开路线检查差转机是否会产生寄生振荡该开路线的长度应能在对应于输入与输出频率中较低者的大于半波长的范围内变化结果的表示将带外互调分量和其它无用发射的电平及其频率列表电平可以用功率的绝对值表示也可以用相对于额定输出功率的分贝数表示应注明图像载波伴音载波和边带信号相对于参考输入电平的大小和输入电压有干扰输入信号时的无用发射本条涉及由输入端的干扰信号引起的其频率落在差转机输出频道标称带宽之外的无用发射的测量所述方法同样适合于由干扰信号引起的带内无用单频分量的测量测量条件和设备同但利用边带信号发生器送干扰信号边带信号发生器应能调节到以下各个干扰信号频率上输入频道标称带宽外上下各或其它任何要求测试的频率范围输入频道图像与伴音载频的镜象频率中频频率测量步骤将边带信号发生器调到中所提到的某一干扰频率上应先从离输入频道频带较远的某一频率开始增加干扰信号的幅度直至由此信号所引起的带外无用发射分量中的某一个达到比参考输出功率低或其它规定值干扰信号的电平不应增加到比差转机输入电压范围的上限值高测量并记录干扰信号相对于参考输入电平的分贝数以及无用发射分量的频率对中提到的其它各个频率的干扰信号重复上述测量当干扰频率接近输入频道工作频带的上下限值时很难将干扰信号电平调节为低至使正常频率移置产生的差转机输出分量为参考输出电平的这种情况下干扰信号的电平应尽可能的低但需足以使测量可以实现测出输出端相应信号的电平从而计算出使差转机输出电平为参考输出电平时的输入信号电平将输入电压依次调到输入电压范围的上下极限值重复上述至的测量结果的表示对每个输入干扰信号频率将其相对于参考输入电平的分贝数与相应的无用发射分量的频率列表该无用发射分量的电平为参考输出电平的或其它规定值需注明图像载波伴音载波和边带信号相对于参考输入电平的电平以及差转机的输入电压由于输出反馈至输入而引起的性能变化差转机输出端的某些无用单频分量或差转机性能上的某些缺陷有可能是由于发射与接收天线之间 的耦合造成的这种耦合称之为反馈耦合就测量而言可在一定的测量条件下加以模拟测量条件和设备同差转机输入电压调到输入电压范围的下限值在差转机输出端和输入端的两只定向耦合器之间串接入可变衰减器和可变移相器如图和图所示输出至输入的反馈耦合度为两只定向耦合器的耦合度之和加上可变衰减器的衰减量测量步骤调节可变衰减器使反馈耦合度为注对于为相邻频道差转而设计的差转机按特殊差转机的指标将采用更高的反馈耦合分贝数调节可变移相器使其按输入与输出频率中的较低者连续改变相位注意输出端频谱仪上任何可觉察的反应如输出信号的电平变化以及是否因反馈耦合而出现了任何无用信号如不存在可觉察的反应或引起的无用单频分量或无用发射低于容限值则按每次或逐次减少衰减量直至产品标准规定的反馈耦合量重复上述至的测量有要求时可以加上边带信号再作上述测量此时输入信号的电平按和进行调节结果的表示将观察到的全部大于容限的无用信号的电平与相应的反馈耦合值列表由图像载波引起的伴音载波无用调制无用振幅调制或交叉调制伴音载波的交叉调制是指由图像载波的调制所引起的伴音载波的无用振幅调制可按或中所述的方法进行测量采用方式的测量方法测量条件和设备同测量步骤差转机输出端所连接的频谱仪置于线性刻度读数位置调节增益使伴音载波显示幅度为并记作刻度去掉图像载波发生器的输出信号测量输出伴音载波的显示幅度按下式计算交叉调制采用方式的测量方法测量条件和设备采用方式差转机按进行调节测试发射机的视频调制采用测试信号伴音载波不加调制测量步骤按调定图像和伴音信号的电平之后将差转机输出端的频谱仪调谐至伴音载频切换到线性刻度读数位置和零扫频位置并将中频带宽置于调节增益使伴音载波显示幅度为作为刻度按使测试信号发生器输出测试信号标准分享网www.bzfxw.com免费下载 测量伴音载波调制幅度的峰峰值按下式计算交叉调制功率消耗总功率因数和总效率按电视发射机测量方法第五章所述的方法进行测量附加说明本标准由中华人民共和国电子工业部提出本标准由北京广播器材厂负责起草本标准起草执笔人尤巩坼'
