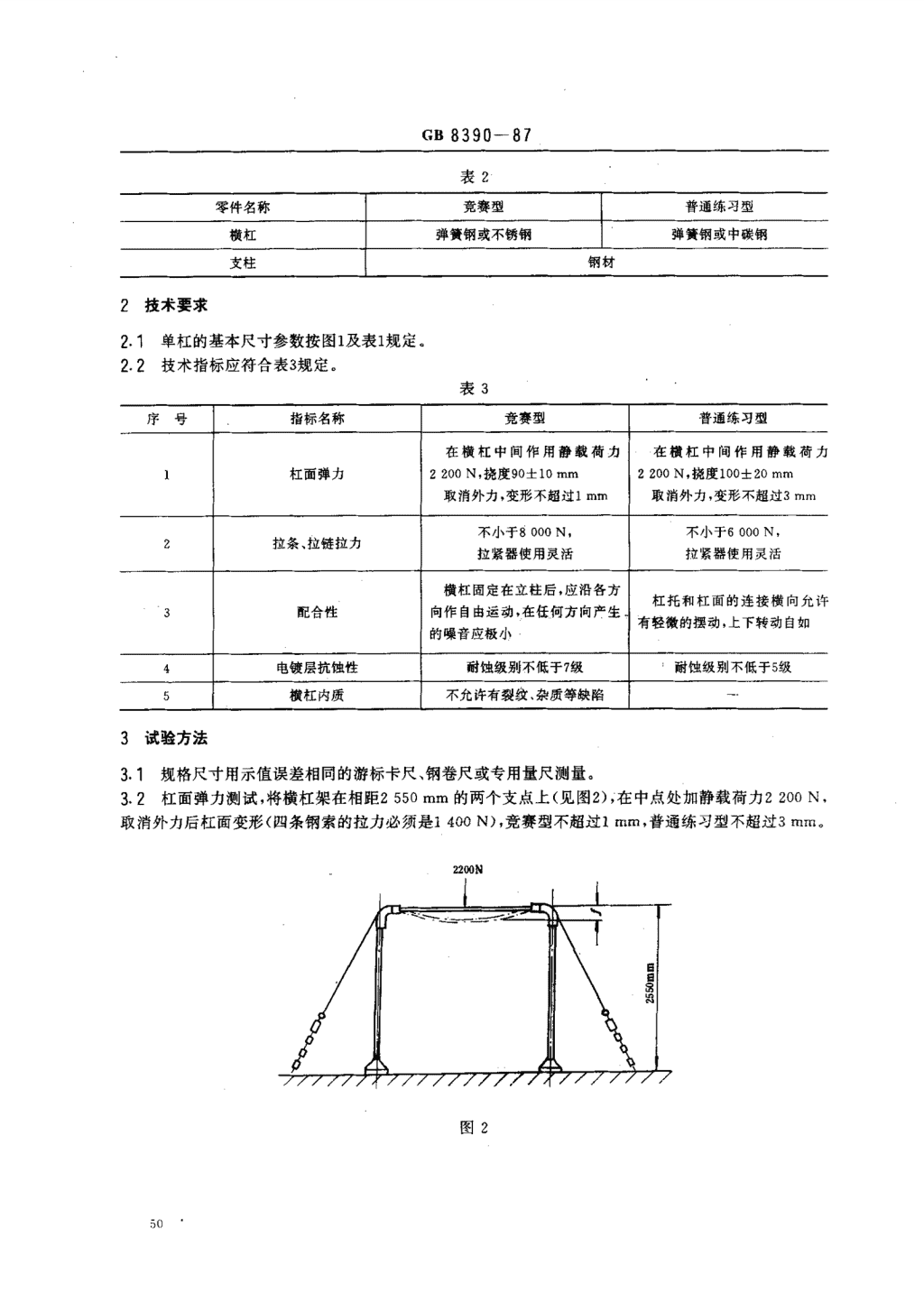

'中华人民共和国国家标准UDC685.64GB8390一87单杠Horizontalbar本标准适用于体操竞赛用和普通练习用单杠。本标准参照采用国际标准ISO379-1980《单杠》。1产品分类1.，单杠的型式按其使用性质的不同分为a.竞赛型单杠;b.普通练习型单杠。1.2基本尺寸参数应符合图1及表1规定。竞赛型普通练习型项目基本尺寸极限偏差基本尺寸极限偏差杠高月2550^2750士31500^2600士5横杠二孔中心距S2400士22400横杠直径d28士0.1028士0.5立柱升降间距50100L5500士205500地板钩位置b4000士154000安装后拉链长L,不大于6001.3主要原材料应符合表2规定。中华人民共和国轻工业部1987一12-10批准1988一06一01实施 GB8390一81表2零件名称竟赛型普通练习型横杠弹簧钢或不锈钢弹簧钢或中碳钢支柱钢材2技术要求2.1单杠的基本尺寸参数按图1及表1规定。2.2技术指标应符合表3规定。表3序号指标名称竟赛型普通练习型在横杠中间作用静载荷力在横杠中间作用静载荷力1杠面弹力2200N,挠度90士lo-2200N,挠度100士20mm取消外力，变形不超过1mm取消外力，变形不超过3mm不小于8000N,不小于6000N,2拉条、拉链拉力拉紧器使用灵活拉紧器使用灵活横杠固定在立柱后。应沿各方杠托和杠面的连接横向允许3配合性向作自由运动，在任何方向产生-有轻徽的摆动，上下转动自如的噪音应极小4电镀层抗蚀性耐蚀级别不低于7级耐蚀级别不低于5级5横杠内质不允许有裂纹、杂质等缺陷试验方法规格尺寸用示值误差相同的游标卡尺、钢卷尺或专用量尺测量。3.2杠面弹力测试，将横杠架在相距2550mm的两个支点上(见图2)，在中点处加静载荷力2200N,取消外力后杠面变形(四条钢索的拉力必须是1400N),竞赛型不超过1mm,普通练习型不超过3mm.22的N、之、二=.汽二丁叮篇图2 GB8390一873.3拉条、拉链拉力用拉力试验机或其他拉力设备配以拉磅测定。3.4配合性用感观测定。I5电镀层抗蚀性按GB5938《轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验(NSS)法》规定试验24h，根据GB5944《轻工产品金属镀层腐蚀试验结果的评价》进行评级。3-6横杠内质用探伤仪测定。4检验规则4.1批产品的检验分为逐批检查和周期检查。4.2逐批检查4.2.1逐批检查按GB2828((逐批检查计数抽样程序及抽祥表(适用于连续批的检查)中一般检查水平II的一次抽样方案规定。4.2.2逐批检查的项目和条款、试验方法条款及其AQL值按表4的规定。表4AQL项目本标准条款试验方法条款竞赛型普通练习型基本尺寸参数2.13.1杠面弹力2.2(1)3.24.06.5横杠内质2.2(5)3.6配合性2.2(3)3.46.510.04.3周期检查4.3.1周期检查的样品必须在逐批检查合格的样品中随机抽取，并按逐批检查项目进行全数检查，若发现有不合格品时，则应以合格品换取。4.3.2周期检查每半年进行一次，在更改设计、关键工艺、主要原材料或停产三个月以上又恢复生产时亦需进行。4.3.3周期检查按GB2829《周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)中判别水平III，判定数组(12)的一次抽样方案规定。4.3.4周期检查的项目和条款、试验方法条款及其RQL值按表5的规定。表5RQI项目本标准条款试验方法条款竟赛型普通练习型拉条、拉链拉力2.2(2)3.35065电镀层抗蚀性2.2(4)3.55标志、包装、运输、贮存51标志:产品应有商标、厂名、合格证、产品说明书、出厂年月日。52包装:根据各地区不同情况，选择包装材料保护产品。53运输:途中不得雨淋、日晒、受潮。搬运时应注意轻放，不得挤压碰撞。 GB8390一8754贮存:仓库要通风干燥(不准露天存放产品)，妥善保管。附加说明:本标准由中华人民共和国轻工业部提出，由全国文体用品标准化质量检测中心归口。本标准由上海市文教用品工业研究所、天津市春合体育用品厂、上海市体育器材一厂、广州市东方体育器材厂、北京体育器械厂、成都体育器械厂负责起草。'
