GBT8395-1987吊环.pdf 4页

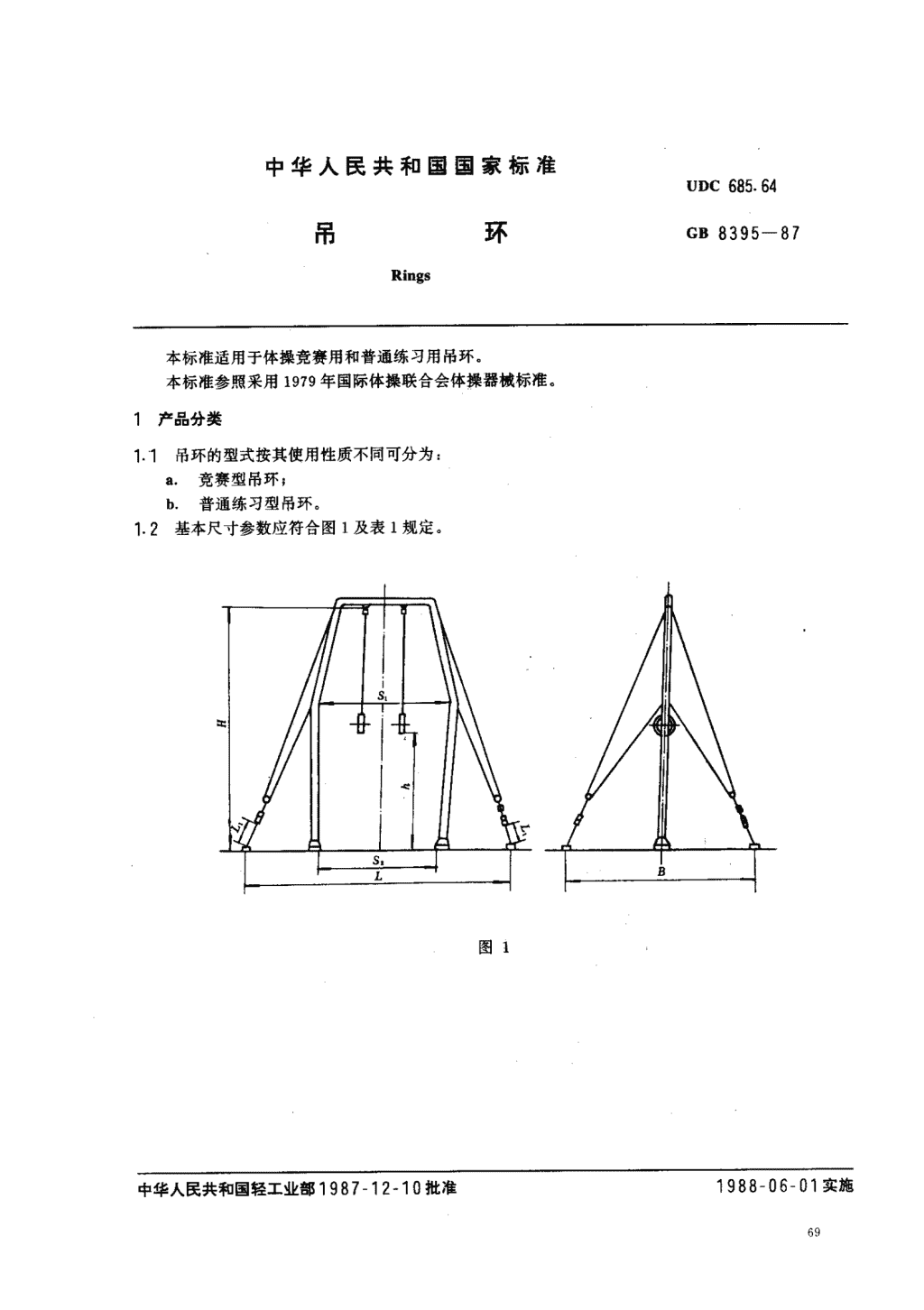

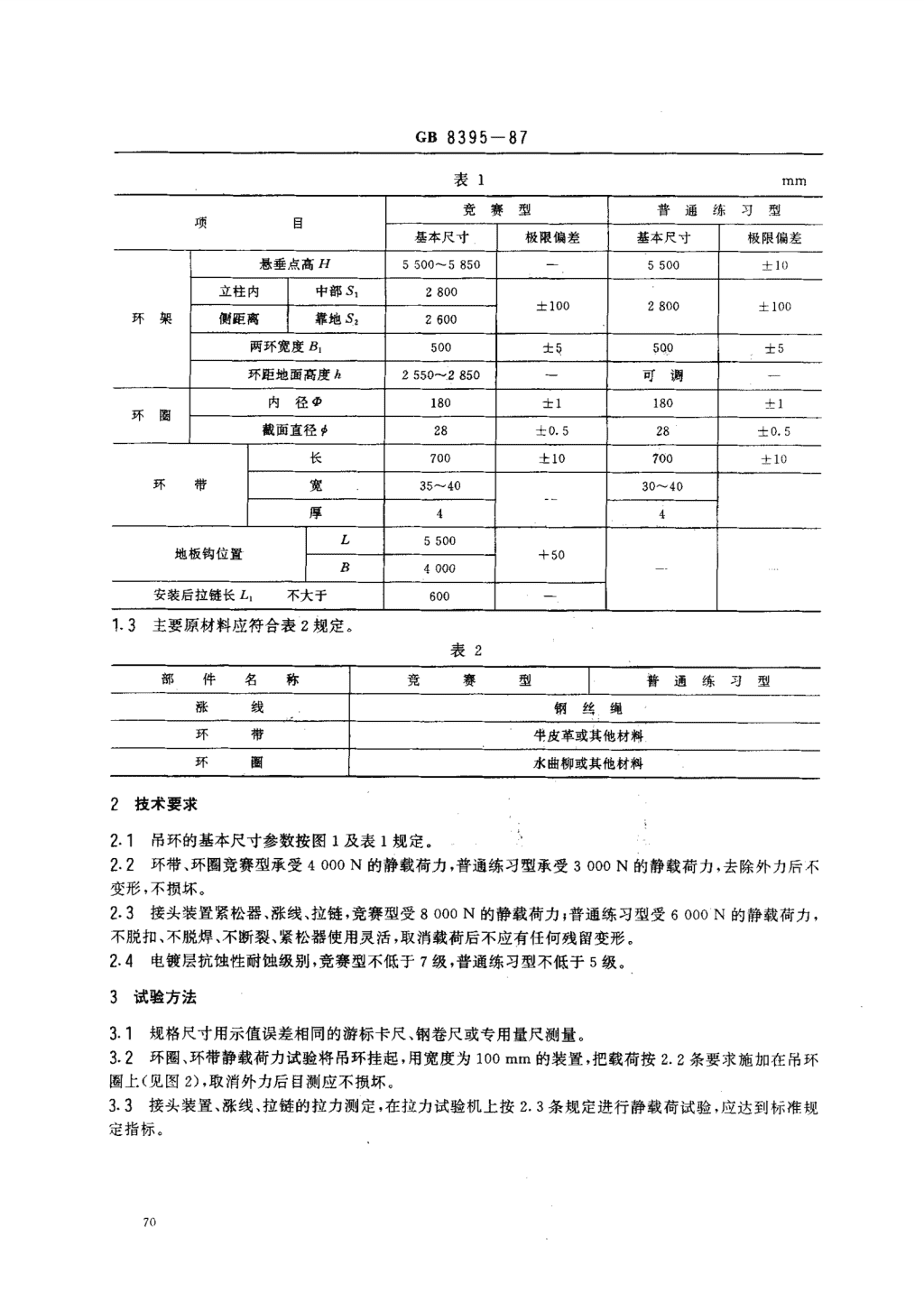

'中华人民共和国国家标准UDC685.64吊环GB8395一87Rings本标准适用于体操竞赛用和普通练习用吊环。本标准参照采用1979年国际体操联合会体操器械标准。产品分类1.1吊环的型式按其使用性质不同可分为么竞赛型吊环;h普通练习型吊环。1.2基本尺寸参数应符合图1及表1规定。.·1昌一韭}之sI..图l中华人民共和国轻工业部1987一12一10批准1988一06一01实施 GB8395一87表1竞赛型普通练习型项目基本尺寸极限偏差基本尺寸极限偏差悬垂点高H5500-58505500士10立柱内中部S,2800士1002800士100环架侧距离靠地S,2600两环宽度B,500士5500士5环距地面高度人2550^-2850可调内径巾180士1180士1环圈截面直径028士0528士0.5长700士10700士10环带宽35^4030^40厚44L5500地板钩位置+50B4000安装后拉链长L,不大于600，，3主要原材料应符合表2规定表2部件名称一涨线钥丝绳环带牛皮革或其他材料环圈水曲柳或其他材料2技术要求2.1吊环的基本尺寸参数按图1及表1规定。2.2环带、环圈竞赛型承受4000N的静载荷力，普通练习型承受3000N的静载荷力，去除外力后不变形，不损坏。2.3接头装置紧松器、涨线、拉链，竟赛型受8000N的静载荷力;普通练习型受6000N的静载荷力，不脱扣、不脱焊、不断裂、紧松器使用灵活，取消载荷后不应有任何残留变形。2.4电镀层抗蚀性耐蚀级别，竞赛型不低于7级，普通练习型不低于5级。3试验方法3.1规格尺寸用示值误差相同的游标卡尺、钢卷尺或专用量尺测量。3.2环圈、环带静载荷力试验将吊环挂起，用宽度为100mm的装置，把载荷按2.2条要求施加在吊环圈上(见图2)，取消外力后目测应不损坏3.3接头装置、涨线、拉链的拉力测定，在拉力试验机上按2.3条规定进行静载荷试验，应达到标准规定指标。 GB8395一87图2电镀层抗蚀性按GB5938《轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验(NSS)法》规定试验24h，根据GB5944《轻工产品金属镀层腐蚀试验结果的评价》进行评级。检验规则4.1批产品的检验分为逐批检查和周期检查。4.2逐批检查4.2.1逐批检查按GB2828《逐批检查计数抽样程序及抽样表(适用于连续批的检查)中一般检查水平“的一次抽样方案规定。4.2.2逐批检查的项目和条款、试验方法条款及其AQL值按表3的规定。表3AQL,%项目本标准条款试验方法条款竟赛型普通练习型基本尺寸参数2.13114.06.54.3周期检查4.3-1周期检查的样品必须在逐批检查合格的样品中随机抽取，并按逐批检查项目进行全数检查若发现有不合格品时，则应以合格品换取。4.3.2周期检查每半年进行一次，在更改设计、关键工艺、主要原材料或停产三个月以上又恢复生产时亦需进行。4.3.3周期检查按GB2829《周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)》中判别水平III,判定数组(12)的一次抽样方案规定。4.3.4周期检查的项目和条款，试验方法条款及其RQL值按表4的规定。表4RQL项目本标准条款试验方法条款竞赛型普通练习型环带、环圈承载2.23.2接头装置、紧松器、2.33.35065涨线、拉链拉力电镀层抗蚀性2.43.4 Gs8395一875标志、包装、运输、贮存51标志:产品应有商标、厂名、合格证、产品说明书、出厂年月日。5.2包装:根据各地区不同情况，选择包装材料保护产品。5.3运输:途中不得雨淋、日晒、受潮，搬运时应注意轻放，不得挤压碰撞。54贮存:仓库要通风干燥(不准露天存放产品)，妥善保管。附加说明:本标准由中华人民共和国轻工业部提出，由全国文体用品标准化质量检测中心归口。本标准由上海市文教用品工业研究所、天津市春合体育用品厂、上海市体育器材一厂、广州市东方体育器材厂、北京体育器械厂、成都体育器械厂负责起草。'
