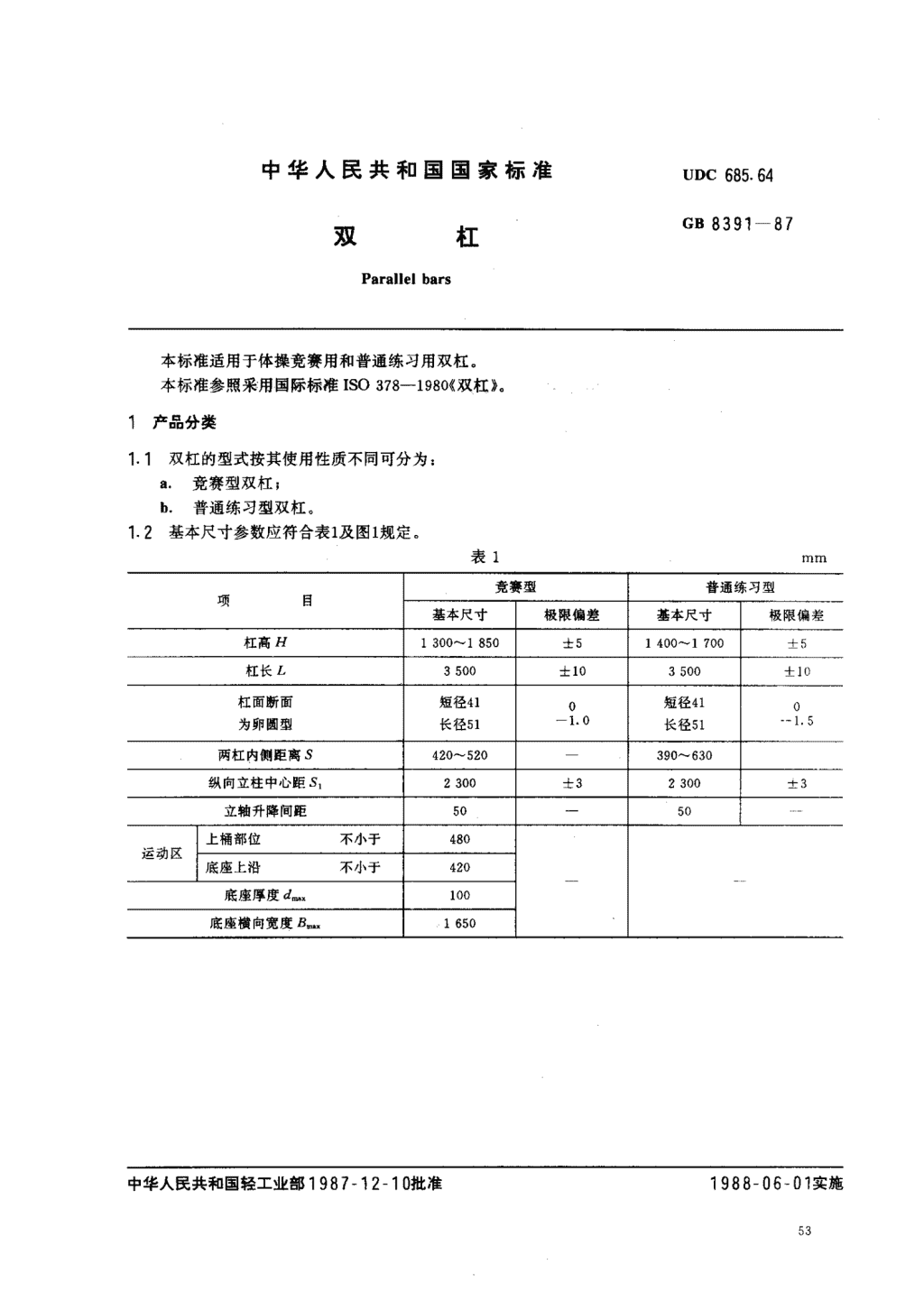

'中华人民共和国国家标准UDC685.64GB8391一87双杠Parallelbars本标准适用于体操竞赛用和普通练习用双杠。本标准参照采用国际标准ISO378-1980(双杠》。，产品分类1.1双杠的型式按其使用性质不同可分为:a.竞赛型双杠;b.普通练习型双杠。1.2基本尺寸参数应符合表1及图1规定。表1竞赛型普通练习型项目基本尺寸极限偏差羞本尺寸极限偏差杠高H1300^-1850士51400^-1700士5杠长L3500士103500士10杠面断面短径41短径41为卵圆型长径51一-01.0长径51一1.5两杠内侧距离S420^520390^-630纵向立柱中心距S,2300士32300士3立轴升降间距5050上桶部位不小于480运动区底座上沿不小于420底座厚度d.二100底座横向宽度B-1650中华人民共和国轻工业部1987一12一10批准1988一06一01实施 Gs8391一87L-一巾呻，目‘~~~~~~~~~~-一-.一~一二!上//////运动区m!誉ago;虽I图11.3主要原材料杠面:由层压加固的木材制成(至少是木制表面)或具有相同木材功能的任何其他吸湿材料制成(冲击强度、吸湿、对氧化镁呈中性)。柱脚、支柱和杠柱:由钢或铸铁制成。防滑材料:橡胶或类似材料(对竞赛型要求)。不应对地板产生痕迹或擦毛。2技术要求2.1双杠的基本尺寸参数按表1及图1规定。2.2技术指标应符合表2规定。 GB8391一87表2序号指标名称竞赛型普通练习型杠面静载荷力1350N,杠面静载荷力1350N,挠度在54^66mm范围内，1杠面弹力不裂不折取消外力取消外力残余变形不超过1mm,残余变形不超过3mm两杠间挠度差应不超过2mm2杠面直度偏差不超过3mm偏差不超过8mm3电锁层抗蚀性耐蚀级别7级以上耐蚀级别5级以上a.粗细均匀，无硬楞;a.粗细均匀无硬楞.在中段1.5m以b.无裂缝，无疤节，无腐朽，外的杠面两端，直径不大于8mm的4表面质量c.喷漆或烤漆色泽均匀一致，不起活树节，一根不得超过3处泡、无皱纹和脏点b.油漆色泽一致，无漆缕脏点和露底5底座稳定性平稳平稳6配合配合部位使用灵活，坚固耐用3试验方法3.1规格尺寸用示值误差相同的游标卡尺、钢卷尺或专用量尺测量。3.2杠面弹力竞赛型将杠面架在相距2300mm的两个支点上(见图2)，杠面的高度(地面至杠面顶点的距离)应为1750mm，在中点加1350N的静载荷力，测量杠面挠度应在54^66mm范围内。取消外力测量杠面残余变形应不超过1mm,b.普通练习型将杠面架在相距2300mm的两个支点上，在中点处加1350N的静载荷力，目测杠面应不裂不折。取消外力测量杠面残余变形应不超过3mm,3.3杠面直度:杠面架在相距2300mm两个支点上，轴向固定一细绳，另一端挂重物，使细绳拉紧挺直，测量杠面的直度见图3，应符合表2规定。3.4电镀层抗蚀性按GB5938《轻工产品金属镀层和化学处理层的耐腐蚀试验路中性盐雾试验(NSS)法》规定试验24h，根据GB5944《轻工产品金属镀层腐蚀试验结果的评价》进行评级。表面质量:用目测或根据实样作对比检查。;.:底座稳定性及配合性底座平稳及底座、立管、锁紧帽、杠托等配合，用手感目测。 GB8391一87图2杠面图3竞赛型:底座平稳测定要将双杠调节至1750mm高度，在任一端两个杠托上分别固定一根长为230。士15mm的绳，在绳上作用900N的水平力，双杠底座应不被提起(见图4),图44检验规则4.1批产品的检验分为逐批检查和周期检查。4.2逐批检查4.2门逐批检查按GB2828《逐批检查计数抽样程序及抽样表(适用于连续批的检查)》中一般检查水平11的一次抽样方案规定。4.2.2逐批检查的项目和条款、试验方法条款及其AQL值按表3的规定。5s GB8391一87表3AQI，%项目本标准条款试验方法条款竞赛型普通练习型基本尺寸参数2.12.1杠面弹力2.2(1)3.24.06.5杠面直度2.2(2)3.3表面质量2.2(4)35底座稳定性2.2(5)3.66.510配合2.2(6)3164.3周期检查4.3.1周期检查的样品必须在逐批检查合格的样品中随机抽取，并按逐批检查项目进行全数检查，若发现有不合格品时，则应以合格品换取。4-3.2周期检查每半年进行一次，在更改设计、关键工艺、主要原材科或停产三个月以上又恢复生产时亦需进行。4.3.3周期检查按GB2829K周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)》中判别水平III，判定数组(12)的一次抽样方案规定。4.3.4周期检查的项目和条款，试验方法条款及其RQL值按表4的规定。表4——厂一一门—一丁-一一RQL,%项目本标准条款试验方法条款竞赛型普通练习型电镀层抗蚀性2.2(3)5标志、包装、运翰、贮存川标志:产品应有商标、厂名、合格证、产品说明书、出厂年月日。5.2包装:根据各地区不同情况，选择包装材料保护产品53运输:途中不得雨淋、日晒、受潮，搬运时应注意轻放，不得挤压碰撞。5.4贮存:仓库要通风干燥(不准露夭存放产品)，妥善保管。附加说明:本标准由中华人民共和国轻工业部提出，由全国文体用品标准化质量检测中心归口。本标准由上海市文教用品工业研究所、天津市春合体育用品厂、上海市体育器材一厂、广州市东方体育器材厂、北京体育器械厂、成都体育器械厂负责起草。'
