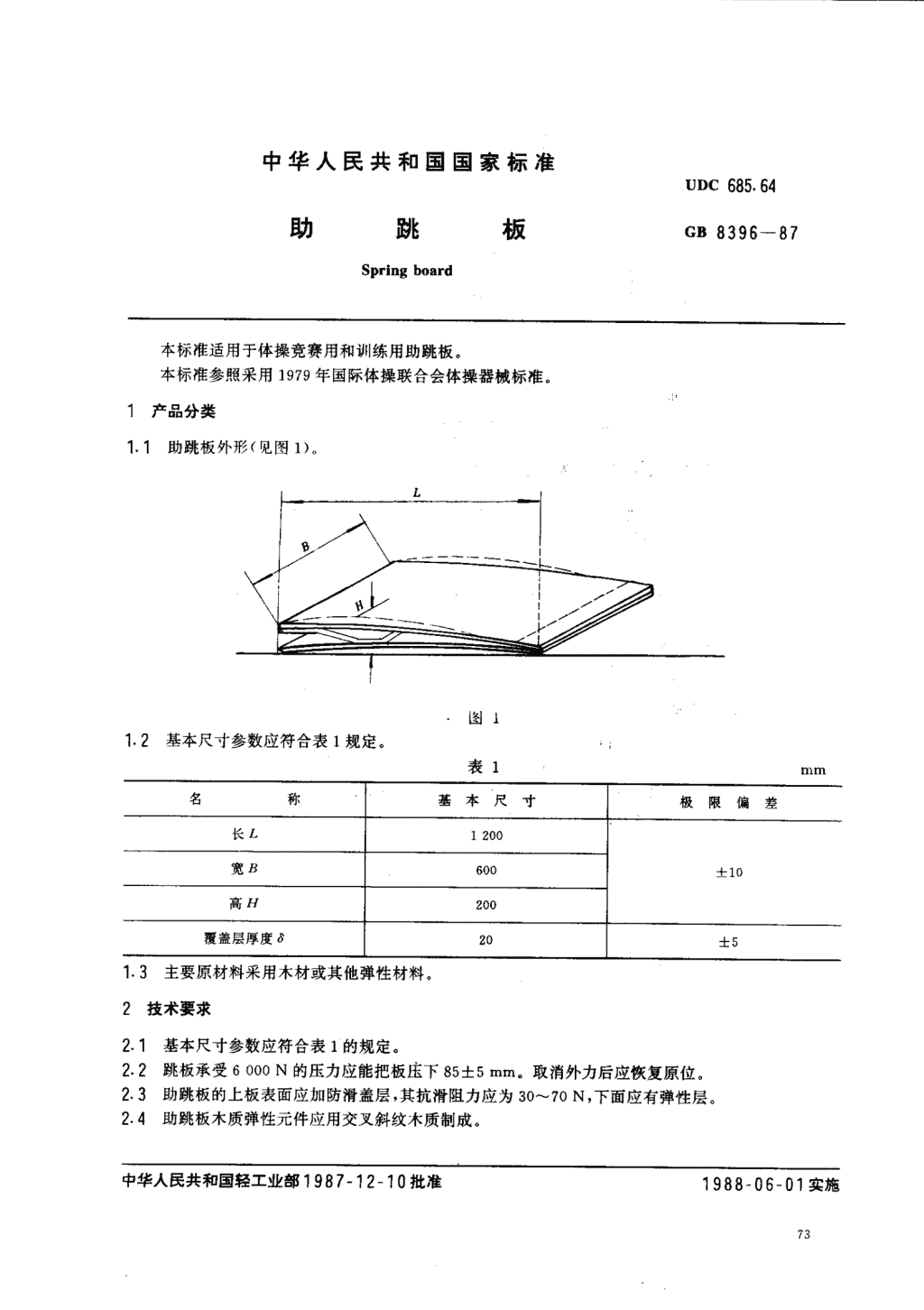

'中华人民共和国国家标准UDC685.64助跳板Gs8396一87Springboard本标准适用于体操竞赛用和训练用助跳板。本标准参照采用1979年国际体操联合会体操器械标准。产品分类助跳板外形(见图1)0~一二二之达~攀迄长_一/少基本尺寸参数应符合表1规定。表1名称基本尺寸极限偏差长L1200宽H600士10高H200覆盖层厚度S20士5月勺..d.主要原材料采用木材或其他弹性材料。乃乙技术要求n月乙..-基本尺寸参数应符合表1的规定。，0‘…尹J跳板承受6。。。N的压力应能把板压下85士5mm。取消外力后应恢复原位。︹伪乙J助跳板的上板表面应加防滑盖层，其抗滑阻力应为30^-70N，下面应有弹性层。勺月‘咔助跳板木质弹性元件应用交叉斜纹木质制成。中华人民共和国轻工业部1987一12一10批准1988一06一01实施 GB8396一873试验方法3.1规格尺寸用钢卷尺或专用量尺测量。3.2将6000N压力施加在上板最高处的中央，离前沿300mm，按规定要求加在跳板上，用钢尺测量上板被压下的距离应符合2.2条规定要求。3.3助跳板防滑盖层，抗滑阻力测定按附录A(补充件)的规定进行。弹性层、弹性元件、表面质量用目测检查。4检验规则41批产品的检验为逐批检查。4.2逐批检查按GB2828《逐批检查计数抽样程序及抽样表(适用于连续批的检查)》中一般检查水平11的一次抽样方案规定。4.3逐批检查的项目和条款、试验方法条款及其AQL值按表2的规定:表2项目本标准条款试验方法条款AQL,%基本尺寸2.13.16.5跳板承压2.23.2防滑盖层抗滑阻力2.33.3弹性层2.33.310弹性元件2.43.35标志、包装、运轴、贮存51标志:产品应有商标、厂名、合格证、产品说明书、出厂年月日。5.2包装:根据各地区不同情况，选择包装材料保护产品。5.3运输:途中不得雨淋、日晒、受潮，搬运时应注意轻放，不得挤压碰撞。5.4贮存:仓库要通风干燥(不准露天存放产品)，妥善保管。 GB8396一87附录A体操器材落地垫子和地上运动表面抗滑测定(辛卜充件)A1使用范围和场合本标准规定用于比赛和训练的体操落地垫子和地上运动表面(垫子或板)的抗滑测定方法，为了a.确保在比赛和训练中被使用的垫子和地上运动表面，其着落面在各个方向都具有由本身功能所决定的抗滑性能。b.减少体操运动员因滑受伤的危险。A2参考标准ISO5905-1980体操器材—落地垫子ISO5906-1980体操器材—地上运动表面—垫子ISO5907-198。体操器材—地上运动表面—板A3原理在某一给定方向，用绳索引一块放在垫子水平表面或地上运动表面上的测试块，并记录摩擦一抗拉力曲线范围。A月q仪器A月口.1测试装置测试装置的设计由测试者选择，一种适宜的测试装置由图A1所示(ISO5893推荐的测试装置)A月﹃2圆柱测试块钢制，质量3kg，其接触表面冲人一厚度为8mm的橡皮盘状物作为摩擦面而用(见图A2)a Gs8396一87接向“力指示器”图A1一种适宜的测试装置实例1一拉力测试机;2一固定于“力指示器”上的滑轮，3-转向滑轮，4-钢绳;5-侧试块;6-着落垫;7-操作台;8一栓绳的扎紧器件;9-高度根据垫子厚度可调垫子图A2测试块A5测试步骤测试的环境温度为20士20C,在一个方向，用绳索拉一块放在垫子的水平表面上或地上运动表面上的测试块(A4.2)以15。士10mm/min的恒速至少移动300mm的长度，并记录摩擦一抗拉力曲线范围。对于每一测试距离，应通过相应抗滑值的F力牵拉放在一条细粒为60至63的砂纸上的测试块使之糙毛，其力的数值根据国际标准规定的滑动安全程度而定。每一测定距进行三次测试。测试应在地上运动板的任意横向和纵向上，从一侧至另一侧进行。A6测试结果的表达每一测试距离的首次测试不应计值。对于其余的二次测试，力的五个相对最大值是由摩擦测量图的抗拉力长度和每点计算的平均值中得到，这个力是在50至300mm的摩擦长度范围内最接近1N的了6 GB8396一87通过测量不同点的平均值来计算总平均值，从而确定平均拉力F。总的平均值应最接近于5No由图所确定的拉力的5个最大值的波动，对于一个测定点不应超过5N,A7测试步骤要点A7.1根据对体操落地垫子和地上训练表面(垫子和板)的广泛实验，在此国际标准中起草和阐述了有关制品的性能特点和合理测试方法。然而，此测试方法仅仅代表实际情况下的近似值，实际上因为与着落表面接触的体操鞋底有所不同，它不可能规定各种场合下的垫子表面。有关体育馆地板的地上训练表面的抗滑测定，已被慎重地排除在外，在体操落地垫子和地上训练表面的国际标准中，抗滑程度仅仅作为质量要求而包括在内。A7.2每次测试前被糙毛的橡皮块是用作测试表面的。因为一方面，它确保一个恒定的测试情况;另一方面，它模拟鞋底的材料。测试方法的基本目的是决定训练地面的抗滑程度以及可靠的抗滑。A7.3测试实验室自由选择测试装置。A8测试报告测试报告应包括下列款项:a.参考此国际标准;b.阐明被测物;。.每一测定距离的个别值和平均值;d.位置、方向和测试距离的次数;e.对于最接近于5N的总平均值;f.个别测试距离的平均值的波动领域;9.与本国际标准的差异和产生这些差异的理由;h.测试日期。附加说明:本标准由中华人民共和国轻工业部提出，由全国文体用品标准化质量检测中心归口。本标准由上海市文教用品工业研究所、天津市春合体育用品厂、上海市体育器材一厂、广州市东方体育器材厂、北京体育器械厂、成都体育器械厂负责起草。'
