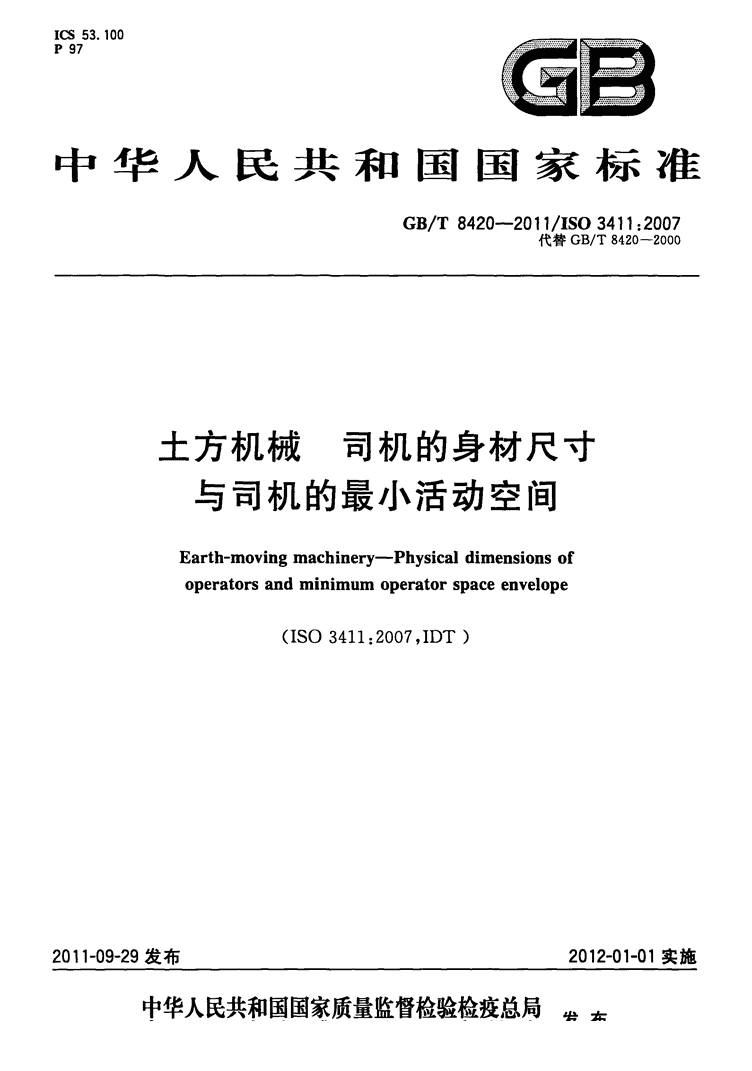

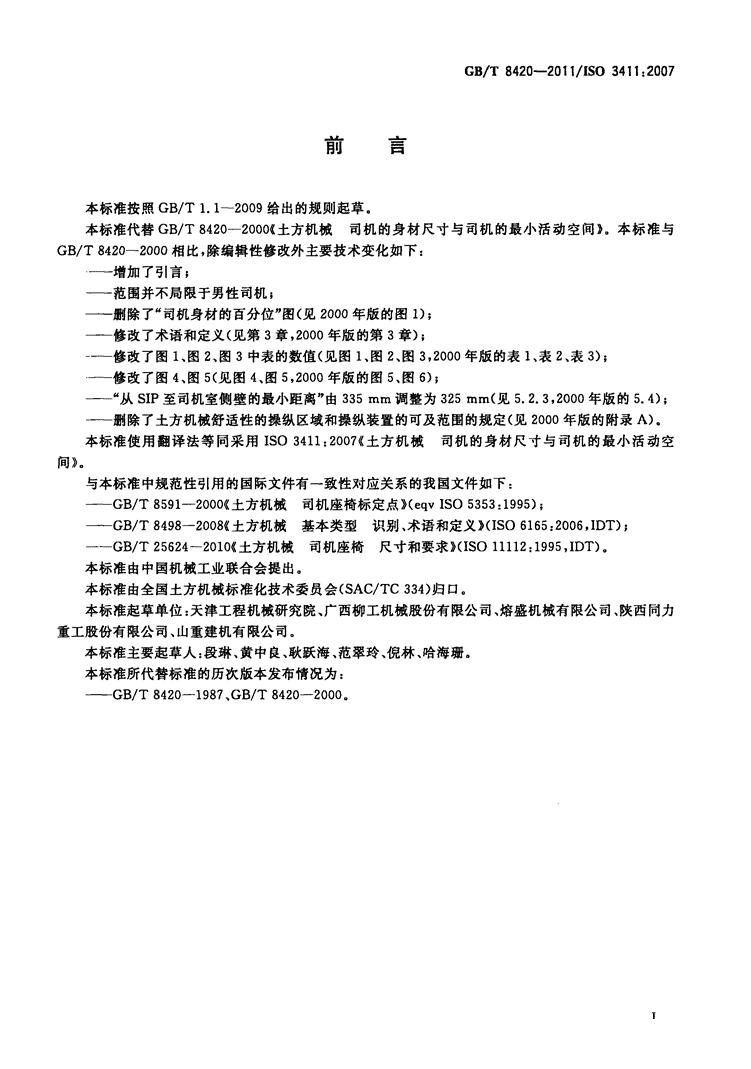

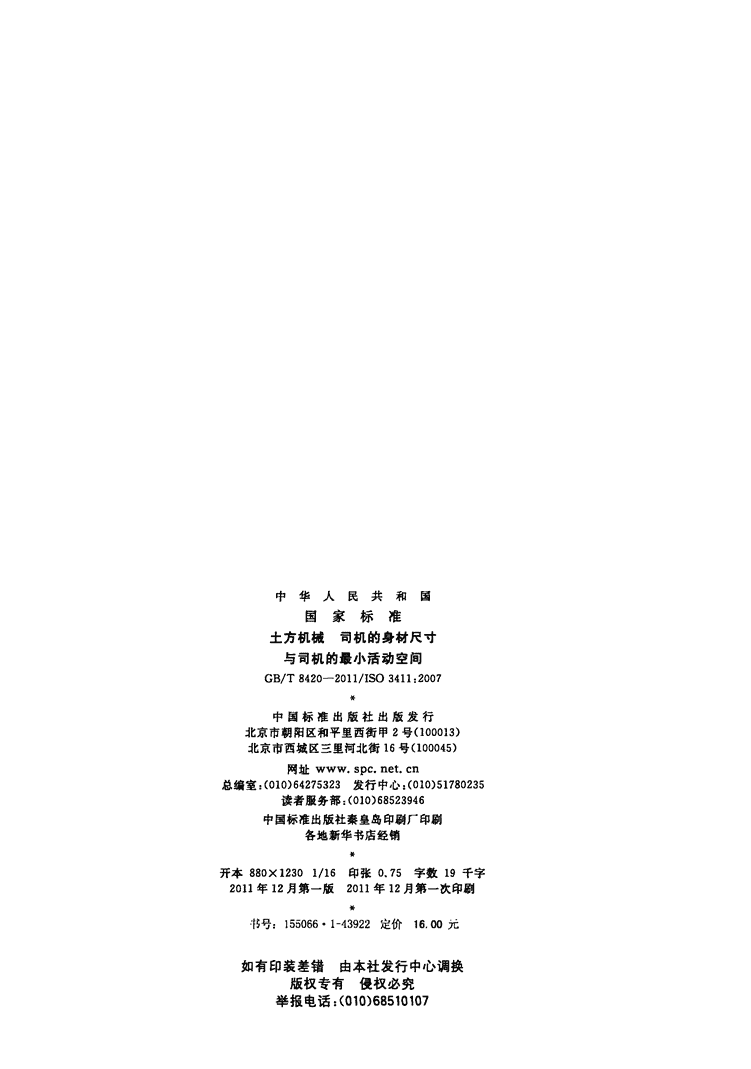

'ICS53.100P97中华人民主K和国国家标准~、、GB/T8420-2011/ISO3411:2007代替GB/T8420-2000土方机械司机的身材尺寸与司机的最小活动空间Earth-movingmachinery-Physicaldimensionsofoperatorsandminimumoperatorspaceenvelope(ISO3411:2007,IDT)2011-09-29发布2012-01-01实施中华人民共和国国家质量监督检验检菇总局发布中国国家标准化管理委员会 中华人民共和国国家标准土方机械司机的身材尺寸与司机的最小活动空间CH/T8420-2011/1503411:2007*中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013)北京市西城区三里柯北街16号(100045)网址www.spe.net.en总编室，(010)64275323发行中心:(010)51780235读者服务部，(010)68523946中国标准出版社秦皇岛印刷厂印刷各地新华书店经销"峰开本880X12301/16印张O.75字数19千字2011年12月第一版2011年12月第一次印刷*is号:155066·1-13922定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究举报电话:(010)68510107 GB/T8420-2011/ISO3411:2007..u..____目IJ1==1本标准按照GB/T1.1-2009给出的规则起草。本标准代替GB/T8420-2000«土方机械司机的身材尺寸与司机的最小活动空间».本标准与GB/T8420一2000相比，除编辑性修改外主要技术变化如下z一一增加了引言z一-范围并不局限于男性司机z一-删除了"司机身材的百分位"图〈见2000年版的图1);一-修改了术语和定义(见第3章，2000年版的第3章);-一-修改了图1、图2、图3中表的数值(见图1、图2、图3，2000年版的表1、表2、表3);一-修改了图4、图5(见图4、图5，2000年版的图5、图的;一-"从SIP至司机室侧壁的最小距离"由335mm调整为325mm(见5.2.3，2000年版的5.4);一-删除了土方机械舒适性的操纵区域和操纵装置的可及范围的规定(见2000年版的附录Aλ本标准使用翻译法等同采用ISO3411:2007«土方机械司机的身材尺寸与司机的最小活动空间儿与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下z一-GB/T8591一2000«土方机械司机座椅标定点»CeqvISO5353:1995);一-GB/T8498-2008«土方机械基本类型识别、术语和定义»OSO6165:2006,IDT);一二GB/T25624一2010«土方机械司机座椅尺寸和要求»elsa11112:1995，IDT)。本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会(SAC/TC334)归口。本标准起草单位z天津工程机械研究院、广西柳工机械股份有限公司、熔盛机械有限公司、陕西同力重工股份有眼公司、山重建机有限公司。本标准主要起草人z段琳、黄中良、耿跃海、范翠玲、倪林、啥海珊.本标准所代替标准的历次版本发布情况为z一一一GB/T8420-1987、GB/T8420-2000.I GB/T8420-2011/ISO3411:2007引本标准司机尺寸是基于美国(CAESAR数据〉、欧洲(ISO15534-3:2000)和亚洲(中国、日本、韩国和泰国)男性和女性数据得出的.亚洲男性司机的尺寸数据在美国和欧洲联合数据的5%~95%范围内。因此，为代表美国和欧洲司机人口，司机尺寸数据是基于以上两个地区得出的。为了计算亚洲女性司机的潜在增长，从上一版本保留了身材矮小的司机尺寸值，而不是美国和欧洲高大司机数据。本标准规定的尺寸是从以上列出的实际测量值得到，当无法获得特定尺寸时，可基于获得的测量尺寸的增最趋势从上一版本的比例值得出。本标准规定的司机最小正常内部活动空间可被特定土方机械补充或修改，E GB/T8420-2011/1803411:2007土方机械司机的身材尺寸与司机的最小活动空间1范圄本标准规定了ISO6165中定义的土方机械司机的身材尺寸以及用于司机空间内正常操作的最小活动空间范围.本标准不适用于本标准实施前制造的机器。2规范性引用文件下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本〈包括所有的修改单〉适用于本文件.ISO5353土方机械司机座椅标定点(Earth-movingmachinery,andtractorsandmachineryforagricultureandforestry-Seatindexpoint)ISO6165土方机械基本类型识别、术语和定义(Earth-movingmachinery-Basictypes•Identificationandtermsanddefinitions)ISO11112土方机械司机座椅尺寸和要求(Earth-movingmachinery-Operator"sscat•Dimensionsandrequirements)3术语和定义下列术语和定义适用于本文件，3.1矮小身材司机smalloperator在世界范围的土方机械司机中，大约有5%的司机矮于列出的身材尺寸.3.2中等身材司机mediumoperator在世界范围的土方机械司机中，大约有50%的司机矮于列出的身材尺寸，其余司机高于列出的身材尺寸。3.3高大身材司机largeoperator在世界范围的土方机械司机中，大约有5%的司机高于列出的身材尺寸.3.4工作姿势workingposture司机工作时的姿势。3.5直立姿势erect阴sture无需靠背直立的立姿或坐娶.1 GB/T8420-2011/1803411:20074司凯的身材尺寸图1和图2给出了司机的立姿和坐姿尺寸.图3给出了司机的身体各关节尺寸.所有尺寸已包括鞋子或靴子25mm高度的允差.其他衣服的尺寸对这些尺寸也有影响.所有尺寸都是指司机的直立姿势.由于工作姿势会放松，因此尺寸稍小一些z身高(lA)和举手高度(2A)约要减少15mm，而坐姿高度(3A)以及坐姿眼部高度(3B)约要减少25mm.在世界上某些地区，有超过5%司机的腿长度小于所列出的矮小司机腿长度值，为适应这些地区，可进行特殊调整。lJ1!C"1D28..2Cdqc.....l::L.二2D飞『2£)---je‘=『阴晴目MiE尺寸fmm符号对照名称锺小身材司机中等身材司机高大身材司机lA穿鞋身高·155017301905lB展臂宽度e158517651942lC曲臂宽度也85095810601D头部宽度b140151163IE脚部穿鞋宽度951251392A举手高度〈指尖)"1900211823252B头部厚度1701942102C眼部至后背臣离e1701942102D胸部厚度ε2102472802E腹部厚度E2102573002F脚部穿鞋*"度250276311注z本表代表世界人口的尺寸范围.矮小身材基于第5百分位测量，中等身材基于第50百分位测量，高大身材基于第95百分位测量.矮小身材司机体重为51.9kg，中等身材司机体重为74.4kg，高大身材司机体重为114.1kg.·如需要戴防护帽时约增加50mm.b头部宽度不包括耳朵.e按比例得出的尺寸值.圄1司机的立资身材尺寸2 GB/T8420-2011/ISO3411:20073K..,"""UI4A3儿f?显31.}ι:c:""，、、""可"咱E回aFE3"""画、凹、，ι48""、回......品t唱、一·~←、·同』、、阳句"4萨"飞、3J4(."30311尺寸fmm符号对照名称矮小身材司机中等身材司机高大身材司机3A坐姿高度·8008949763B坐姿眼部高度6907808583C坐姿肩部高度5305856513D坐姿肘都高度2002392853E坐椅水平面高度e4004494953F大腿厚度e1201461703G臀部至小腿距离e4204745253H臀部至膝盖距离53060167031坐姿膝部高度(穿鞋〉5005586273J肘端至指尖距离E4104645153K手臂向前伸距E7508329093L手握操纵籽时减短部分e-65一73-803M手掌长度1701902073N手掌宽度b.，80879630手掌厚度，.d2530353PSIP(座椅标定点)长度1131251373RSIP(座椅标定点〉高度8088974A肩部〈二角肌〉宽度3804505144B两肘之间宽度e3854545214C坐姿臀部宽度320378456注1:1座椅标定点(SIP)•注2:本表代表世界人口的尺寸范围.矮小身材基于第5百分位测量，中等身材基于第50百分位测量，高大身材基于第95百分位测量.矮小身材司机体重为51.9峙，中等身材司机体重为74.4峙，高大身材司机体重为114.1kg.·如需要戴防护帽时约增加50mm.b手掌宽度尺寸不包括拇指.e按比例得出的尺寸值.d手掌的厚度尺寸与手指根部的厚度有关，但与掌心厚度元关.圄2司机的坐姿身材尺寸3 GB/T8420-2011/1S03411:2007K、N7ti>...一-T---EFLJ卡E、问;:::，、Jr1I、~I、.!仁__I.-Il‘./......1....;-JJ‘·.I...f:t:I../.lj1、..J."、I"寸尺寸/mm符号对照名称矮小身材司机中等身材司机寓大身材司机A穿鞋时躁关节高度98107120B小腿长度367405450C大腿长度372425475D笛关节至臀部距离(垂直)..808897E健美节至臀部距离〈前后)b113125137F躯干*度396442486G健关节至颈关节距离..b481538591H上臂*度b247276303I腕关节至手握操纵杆的臣离b105119137J前臂*度220246270K眼部至身体中心线距离717987L穿鞋身高155017301905M眼部至颈关节间距b133149164N肩关节宽度b310349382O霞关节宽度b152170187P躁关节至黯力点距离b124138152·为坐姿的司机.b按比例得出的尺寸值.圄3身体关节尺寸4 GB/T8420-2011IISO3411:20075最小活动空间范围5.1一般要求最小活动空间范围是指操作空间内部的尺寸，图4、图5尺寸见表1.司机操作空间〈例如z司机室、带滚翻保护结构的司机室、带落物保护结构的司机室〉内坐姿司机周围最小活动空间见图4，立姿司机周围最小活动空间见图5.与座椅标定点(SIP)相关的尺寸见ISO5353的定义，其活动空间范围的外廓线并非指司机室的形状。如果符合最小活动空间要求，则活动空间可与示例不同。司机最小活动空间范围是依据图1、图2和图3给定的高大身材司机的尺寸，由操作空间的内表面而不是以可见的表面形变进行测定.5.2允许调整5.2.1特定机器的司机最小活动空间的允许调整见5.2.2-5.2.5，本标准规定的司机最小活动空间可根据特定机器标准补充或修改.5.2.2如果特定机器减小的活动空间范围可给司机提供足够的保护并可操作，则最小活动空间范围可小于图4和图5的规定。对司机活动空间范围可接受的修改包括以下内容.5.2.2.1为适应常用座椅并保证司机防护帽与司机室顶部有距离，从SIP测量的司机活动空间最小高度为1050mm.对于司机不用戴防护帽进行操作的机器，司机活动空间的最小高度可减小至1000mm.5.2.2.2操作间高度也可按下列ISO11112定义的不同的座椅结构进行调整:a)座椅不具有垂直悬挂的，可减小40mm;b)座椅不具有垂直方向调节的，可减小40mm;d座椅靠背角度大于15。的，可按比例减小。5.2.3如果从SIP至司机室上部侧壁的最小内部距离大于等于325mm，则为了能直接看到机器的侧面，司机座椅可偏离活动空间范围宽度的中心线。5.2.4对于某些特殊机型〈例如z小型机器)，司机活动空间范围可能需小于本标准推荐的最小值，对这些机器，司机室内的司机活动空间范围最小宽度可减小至650mm.在这最小宽度的活动空间范围内，要求适宜地布置操纵装置，以确保司机操作方便、舒适。5.2.5通常，司机向前操作转向操纵装置(例如z小型挖掘机〉或需要立即看到机器后部时(例如:小型推土机)，则至司机室后部的最小距离(R3)可减小至250mm再加上座椅前后调节行程的一半。5 GB/T8420-2011/1S03411:2007单位为毫米1.1筒"、II"二;!:9202说明21一-内部活动空间(1SE);2-座椅标定点(SIP)•注z所示宽度尺寸为对称的，尺寸值由表1给出.图4司机室内正常的最小内部活动空间一--坐姿司机6 GB/T8420-2011/1803411:2007单位为毫米主1000;;"200国NENA说明z1--一内部活动空间(lSE)•注:尺寸Rz见表1.活动空间宽度尺寸和操纵装置间隙与图4相同.固5司机室内的正常的最小内部活动空间一一立姿司机表1尺寸符号名称尺寸fmmaSIP与司机室顶篷横截面之间的距离R,---司机戴防护帽，座椅具有悬挂和调节机构注1050一一一司机不戴防护帽，座椅具有悬挂和调节机构二~l000Rz司机室内壁的交角半径以及内壁与司机室顶篷的交角半径:E;;;250RbJ距司机室后壁的距离1.1SIP与R，和司机室交点之间的水平距离二~500hiSIP与司机室上半部分侧壁较低端面之间的垂直距离:E;;;150eh2SIP与司机室上半部分后壁较低端面之间的垂直距离w容纳腿部的空间宽度注560C1前臂/手不超出司机室上半部分侧面区域的距离二~500当司机踩踏在任意位置的踏板或脚操纵装置时，司机室与司机穿的鞋之间C2二~30的距离·从SIP到司机头顶上方伸缩式窗户的最小距离应是920mm.b至少为b十400mm，b等于座椅水平调节尺寸的一半，见5.2.5.e该尺寸应小于或等于座椅调节到最低位置时，SIP与靠背上顶面之间的垂直距离. hOONGB/T8420-2011/ISO3411:2007=泻。的同=ON|ON守∞"回阁。参考文献[lJGB/T5703-2010用于技术设计的人体测量基础项目
