GBT8397-1987平衡木.pdf 4页

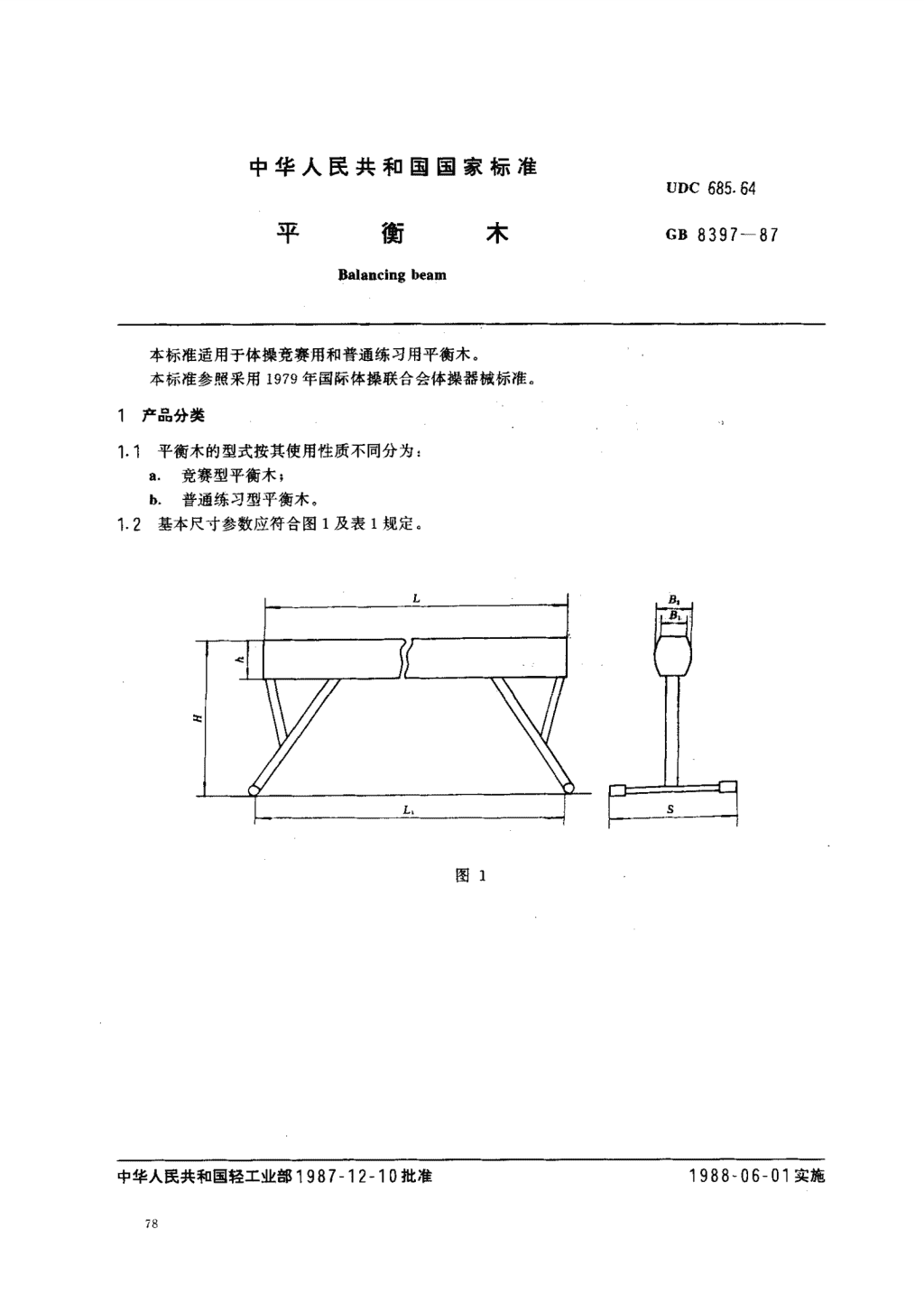

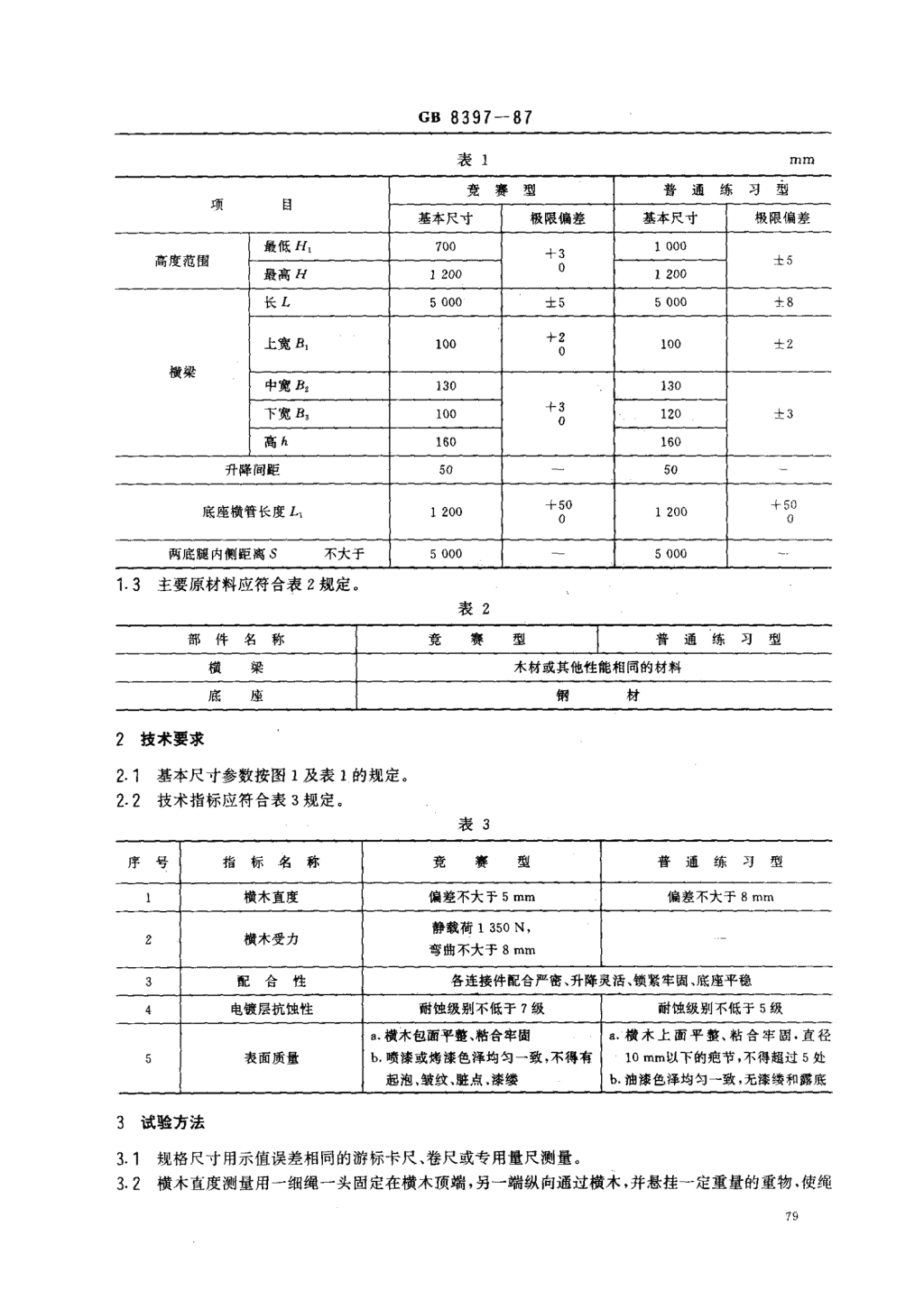

'中华人民共和国国家标准UDC685.64平衡木GB8397一87Balancingbeam本标准适用于体操竞赛用和普通练习用平衡木。本标准参照采用工979年国际体操联合会体操器械标准。产品分类1.1平衡木的型式按其使用性质不同分为竟赛型平衡木;普通练习型平衡木。1.2基本尺寸参数应符合图1及表1规定。鲁图1中华人民共和国轻工业部1987一12一10批准1988一06一01实施 GB8397一87表1n】】11竞赛型普通练习型项目基本尺寸极限偏差基本尺寸极限偏差最低H,7001000高度范围+;士5最高H12001200长L5000士55000士8上宽孔100+l100士2横梁中宽Bp130130下宽B:100+30120士3高h160160升降间距5050底座横管长度L,1200+言01200t500两底腿内侧距离S不大于500050001.3主要原材料应符合表2规定。表2部件名称竟赛型普通练习型横梁木材或其他性能相同的材料底座钢材2技术要求2.1基本尺寸参数按图1及表1的规定。2.2技术指标应符合表3规定表3序号指标名称竞赛型普通练习型1横木直度偏差不大于5mm偏差不大于8mm静载荷1350N，2横木受力弯曲不大于8mm3配合性各连接件配合严密、升降灵活、锁紧牢固、底座平稳4电镀层抗蚀性耐蚀级别不低于7级耐蚀级别不低于5级a.横木包面平整、粘合牢固‘横木上面平整、粘合牢固，直径5表面质量b.喷漆或烤漆色泽均匀一致，不得有10mm以下的疤节，不得超过5处起泡、皱纹、脏点，漆缕b.油漆色泽均匀一致，无漆缕和露底3试验方法3.1规格尺寸用示值误差相同的游标卡尺、卷尺或专用量尺测量。3.2横木直度测量用一细绳一头固定在横木顶端，另一端纵向通过横木，并悬挂一定重量的重物，使绳 GB8397一87挺直后量出横木直度3.3横木受力将横木升到1200mm高度，在中点位置加1350N的静载荷力，梁的最大弯曲量不超过8mm(见图2),11350N一~~~一~—_一--.一-一一目---一--弋T，二二二二二二二1350N图23.4连接件的配合性用手感测定3.5电镀层抗蚀性按GB5938《轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验(NSS)法》规定试验24h，按GB5944《轻工产品金属镀层腐蚀试验结果的评价》进行评级3.6表面质量用目测检查。检验规则4.1批产品的检验分为逐批检查和周期检查。4.2逐批检查4.2.，逐批检查按GB2828《逐批检查计数抽祥程序及抽样表(适用于连续批的检查)中一般检查水平11的一次抽样方案规定。4.2.2逐批检查的项目和条款、试验方法条款及其AQL值按表4的规定:表4AQL,Y,项目本标准条款试验方法条款竟赛型普通练习型基本尺寸参数2.13.14.065横木直度2.2(1)3.2配合性2.2(3)3.46.510表面质量2.2(5)3.64.3周期检查4.3.1周期检查的样品必须在逐批检查合格的样品中随机抽取，并按逐批检查项目进行全数检查，若发现有不合格品时，则应以合格品换取。4.3.2周期检查每半年进行一次，在更改设计、关键工艺、主要原材料或停产三个月以上又恢复生产时亦需进行。4.3.3周期检查按GB2829《周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)》中判别水平111，判定数组(12)的一次抽样方案规定。4.3.4周期检查的项目和条款、试验方法条款及其RQL值按表5的规定。so Gs8397一87表5RQL,%项目本标准条款试脸方法条款竞赛型普通练习型横木受力2.2(2)3.35065电镀层抗蚀性2.2(4)3.5标志、包装、运输、贮存﹄卜月.J.…标志:产品应有商标、厂名、合格证、产品说明书，出厂年月日。lk口d‘包装:根据各地区不同情况，选择包装材料保护产品。l卜QJ口运输:途中不得雨淋、日晒、受潮。搬运时应注意轻放，不得挤压碰撞。L月O马，贮存:仓库要通风干燥(不准露天存放产品)，妥善保管。附加说明:本标准由中华人民共和国轻工业部提出，由全国文体用品标准化质量检测中心归口。本标准由上海市文教用品工业研究所、天津市春合体育用品厂、上海市体育器材一厂、广州市东方体育器材厂、北京体育器械厂、成都体育器械厂负责起草。'
