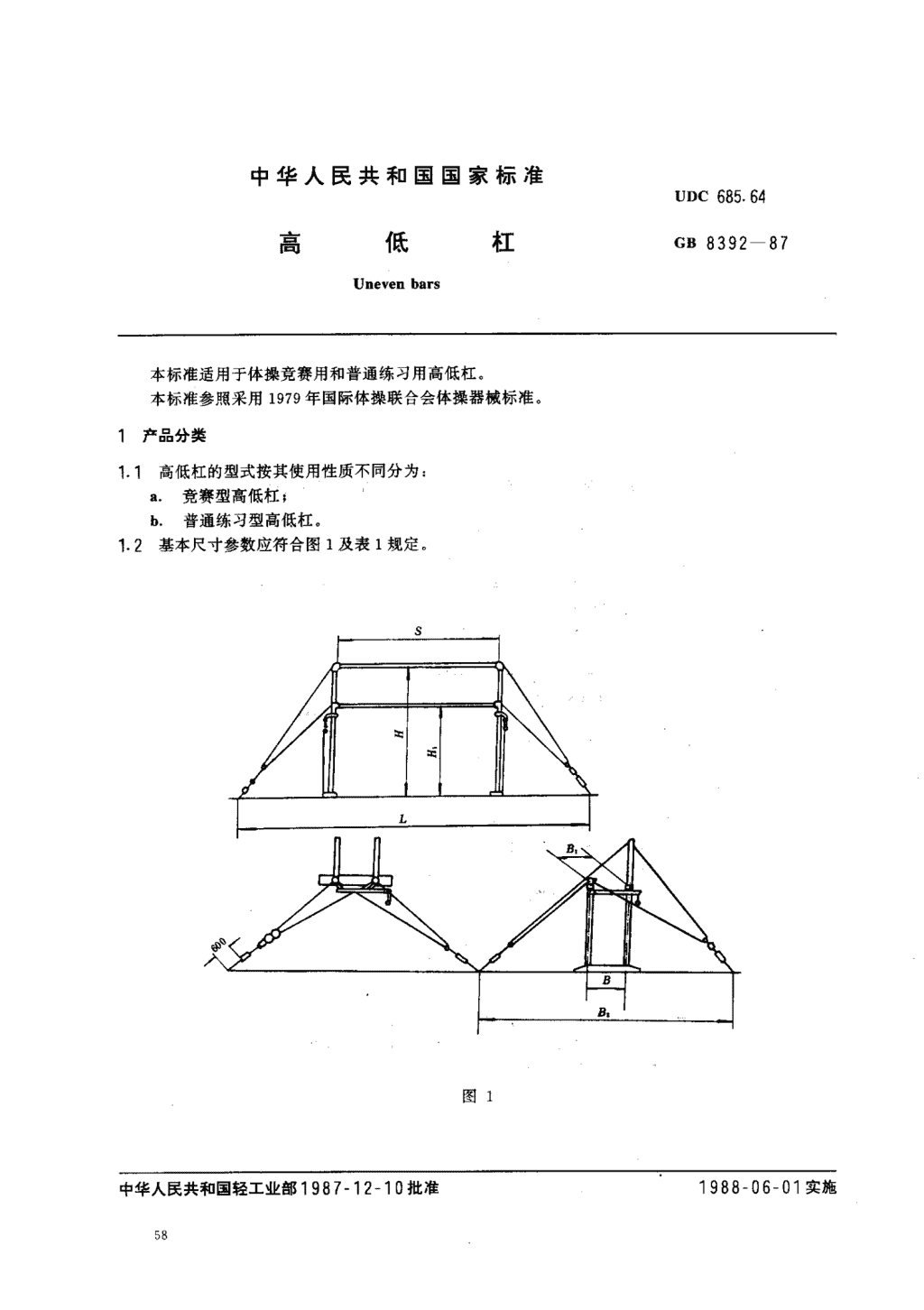

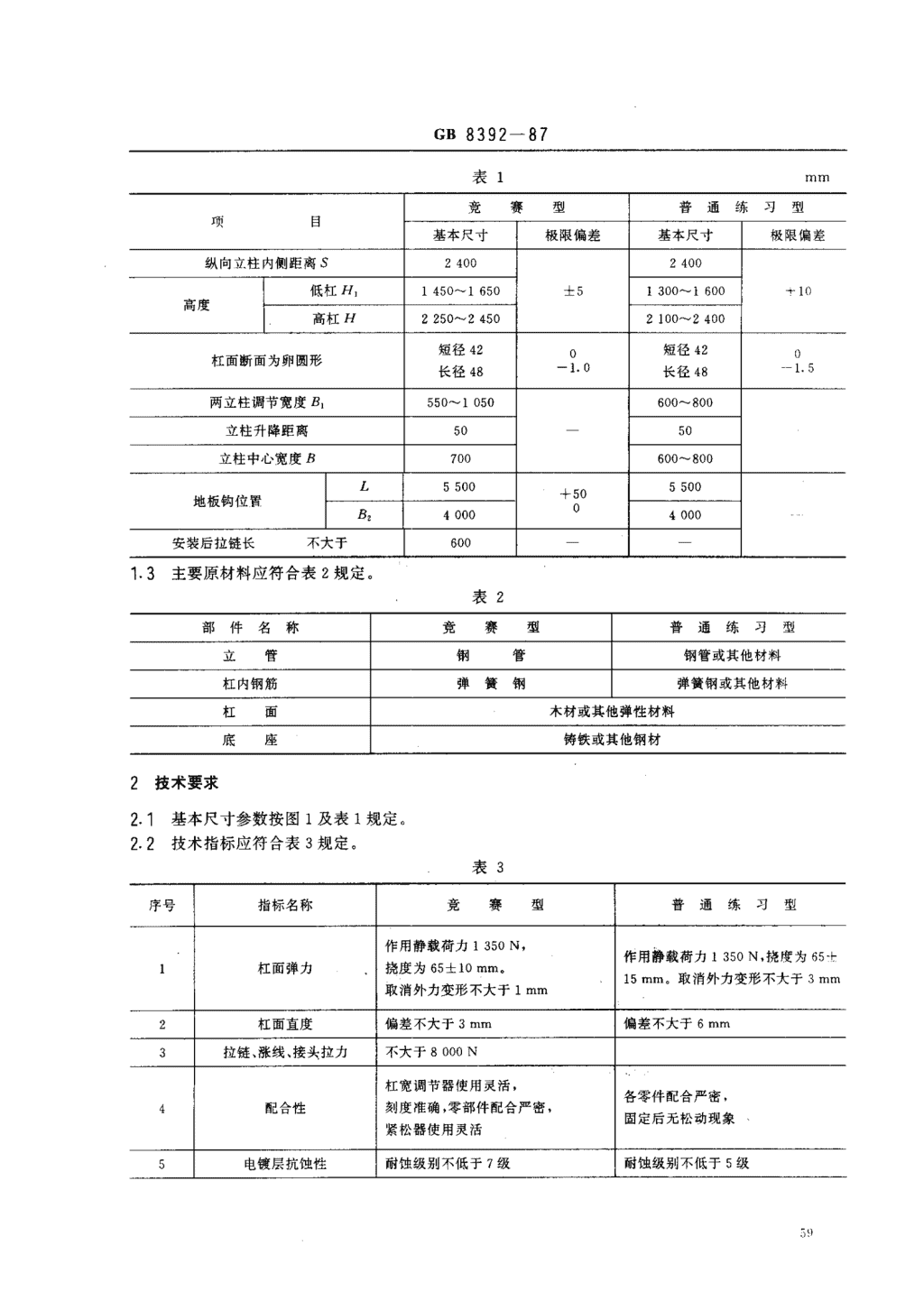

'中华人民共和国国家标准UDC685.64高低杠Gs8392一87Unevenbars本标准适用于体操竟赛用和普通练习用高低杠。本标准参照采用1979年国际体操联合会体操器械标准。1产品分类1.1高低杠的型式按其使用性质不同分为8.竞赛型高低杠;阮普通练习型高低杠。1.2基本尺寸参数应符合图1及表1规定。图1中华人民共和国轻工业部1987一12一10批准1988一06一01实施 GB8392一87表1.t丁】竟赛型普通练习型项目基本尺寸极限偏差基本尺寸极限偏差纵向立柱内侧距离S24002400低杠H,1450^-1650士51300--1600,l0高度高杠H2250^-24502100^-2400短径42短径42杠面断面为卵圆形一}.。一{.:长径48长径48两立柱调节宽度B,550-1050600-800立柱升降距离5050立柱中心宽度B700600-800L55005500十50地板钩位置0B240004000安装后拉链长不大于6001.3主要原材料应符合表z规定。表2部件名称竞赛型普通练习f"1立管钢管钢管或其他材料杠内钢筋弹簧钢弹簧钢或其他材料杠面木材或其他弹性材料底座铸铁或其他钢材2技术要求2.1基本尺寸参数按图1及表1规定。2.2技术指标应符合表3规定。表3序号指标名称竞赛型普通练习型作用静载荷力1350N,作用静载荷力1350N,挠度为65+1杠面弹力挠度为65士10mm,15mm。取消外力变形不大于3mm取消外力变形不大干1mm2杠面直度偏差不大于3mm偏差不大于6mm3拉链、涨线、接头拉力不大于8000N杠宽调节器使用灵活，各零件配合严密，4酉己合性刻度准确，零部件配合严密，固定后无松动现象紧松器使用灵活5电镀层抗蚀性耐蚀级别不低于7级耐蚀级别不低于5级 GB8392一87续表3序号指标名称竞赛型普通练习型a.木质杠面圆顺、平，无裂缝，无腐a.木质杠面回顺平直，无裂，无腐朽，朽.在中段1.5m以外的两端，直无疤节6表面质量径8mm以内的活树节一根不得超b.喷漆或烤漆色泽一致不起泡，无漆过三处缕、皱纹和脏点b.油漆色泽均匀一致，无漆缕和露底3试验方法3.1规格尺寸用示值误差相同的游标卡尺、卷尺或专用量尺测量。3.2杠面弹力测定a.竞赛型将杠面架在相距2400mm的两个支点上(见图2)，两杠的初始张力应相同，在地面固定点和杠托连接的钢丝绳上调节到2750N在杠中点处作用静载荷力1350N,测量杠面的挠度应在65士10mm范围内。取消外力后测量杠面变形应不大于1mm,b.普通练习型在杠中间作用静载荷力1350N,测量杠面挠度应在65士15mm范围内。取消外力后，测量杠面挠度不应大于3mm,1/翔一一~__卜二~一1350N图23.q︺杠面直度测定用一根细绳通过杠面轴向固定并使其挺直，用尺测量杠面直度，应达到表3(2)规定。3月叼拉链、涨线、接头拉力用拉力试验机测定。3.七J零部件配合性，调节器、紧松器使用灵活性用手感目测。3.CU电镀层抗蚀性按GB5938《轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验(NSS)法》规定试验24h，根据GB5944《轻工产品金属镀层腐蚀试验结果的评价》进行评级。4检验规则4.，批产品的检验分为逐批检查和周期检查。4.2逐批检查4.2.1逐批检查按GB2828《逐批检查计数抽样程序及抽样表(适用于连续批的检查)中一般检查水平II的一次抽样方案规定。4.2.2逐批检查的项目和条款、试验方法条款及其AQL值按表4的规定。 GB8392一87表4AQL,%项目本标准条款试验方法条款竞赛型普通练习型基本尺寸参数2.13.1杠面弹力2.2(1)3.24.06.5杠面直度2.2(2)3.3配合性2.2(4)3.56.510表面质量2.2(6)3.74.3周期检查4.3.1周期检查的样品必须在逐批检查合格的样品中随机抽取，并按逐批检查项目进行全数检查，若发现有不合格品时，则应以合格品换取。4.3.2周期检查每半年进行一次，在更改设计、关键工艺、主要原材料或停产三个月以上又恢复生产时亦需进行。4.3.3周期检查按GB2829《周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)中判别水平III，判定数组(12)的一次抽样方案规定。4.3.4周期检查的项目和条款，试验方法条款及其RQL值按表5的规定。表5RQL,Y,项目本标准条款试验方法条款竟赛型普通练习型拉链、涨线、接头拉力2.2(3)3.45065电镀层抗蚀性2.2(5)3.65标志、包装、运输、贮存5.1标志:产品应有商标、厂名、合格证、产品说明书、出厂年月日。52刘包装:根据各地区不同情况，选择包装材料保护产品。54运输:途中不得雨淋、日晒、受潮，搬运时应年意轻放，不得挤压碰撞。贮存:仓库要通风干燥(不准露天存放产品)，妥善保管。附加说明:本标准由中华人民共和国轻工业部提出，由全国文体用品标准化质量检测中心归口。本标准由上海市文教用品工业研究所、天津市春合体育用品厂、上海市体育器材一厂、广州市东方体育器材厂、北京体育器械厂、成都体育器械厂负责起草。'
