工程测量毕业设计.doc 87页

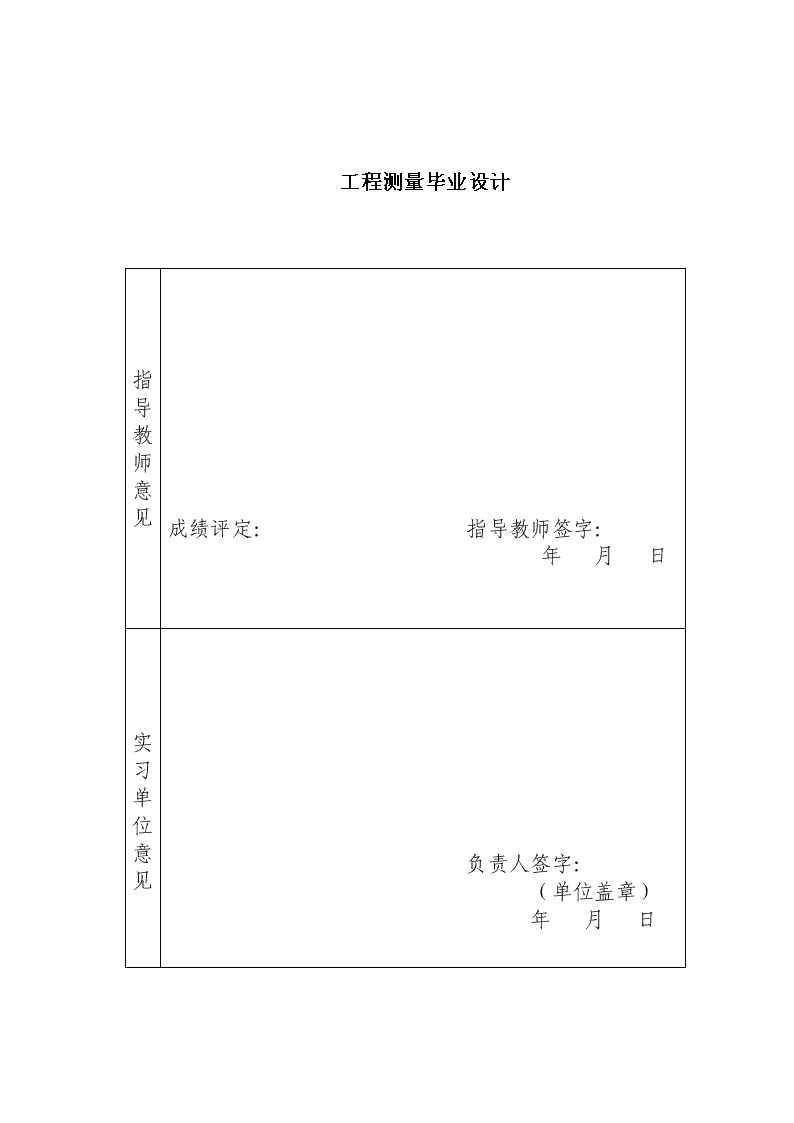

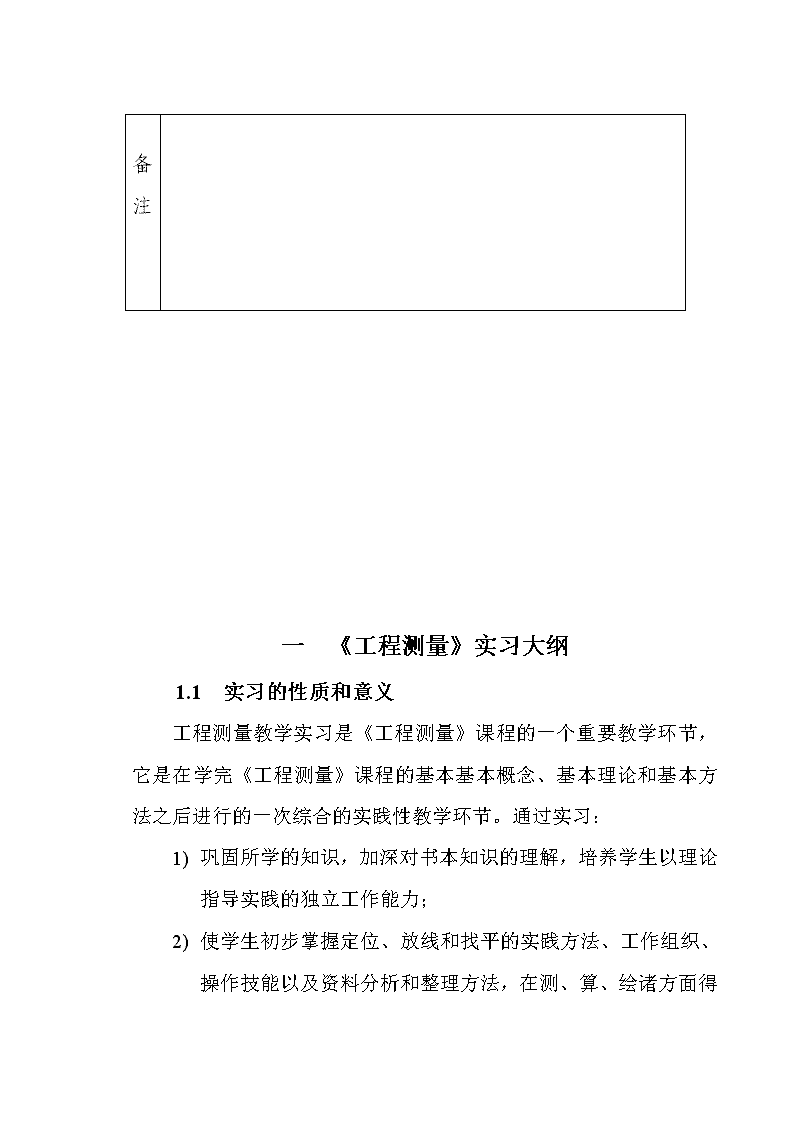

'工程测量毕业设计指导教师意见成绩评定：　　　　　　　　　指导教师签字：年月日实习单位意见负责人签字：（单位盖章）年月日 备注一《工程测量》实习大纲1.1实习的性质和意义工程测量教学实习是《工程测量》课程的一个重要教学环节，它是在学完《工程测量》课程的基本基本概念、基本理论和基本方法之后进行的一次综合的实践性教学环节。通过实习：1)巩固所学的知识，加深对书本知识的理解，培养学生以理论指导实践的独立工作能力；2) 使学生初步掌握定位、放线和找平的实践方法、工作组织、操作技能以及资料分析和整理方法，在测、算、绘诸方面得到全面训练；1)培养学生独立分析和解决放线过程中出现的实际问题的能力。1.2实习目的1)了解工程测量的基本原理，施工测量的基本过程和步骤；2)熟悉全站仪的的构造及操作方法。3)掌握测量的外业工作方法和内业计算方法，掌握断面水准测量的外业观测方法和内业成果整理，掌握点位测设方法；4)提高对测量工作的认识，对测量原理的进一步理解。二工程测量概述道路工程测量概述　　分为：路线勘测设计测量和道路施工测量。2.1勘测设计测量　　勘测设计测量分为：初测和定测i.初测内容：控制测量、测带状地形图和纵断面图、收集沿线地质水文资料、作纸上定线或现场定线，编制比较方案，为初步设计提供依据。 i.定测内容：在选定设计方案的路线上进行路线中线测量、测纵断面图、横断面图及桥涵、路线交叉、沿线设施、环境保护等测量和资料调查，为施工图设计提供资料。2.2道路施工测量　　按照设计图纸恢复道路中线、测设路基边桩和竖曲线、工程竣工验收测量。　主要是中线测量和纵、横断面测量。三水准仪的认识与水准测量实习3.1、目的与要求1)了解微倾式和自平式DS3水准仪的基本构造，认识其主要部件的名称和作用。2)练习水准仪的安置、瞄准、读数。3)掌握普通水准测量的施测、记录。3.2、实习计划与设备1)实习时数根据课时要求，安排为2～4课时。2) 每组实习设备为自平式DS3水准仪1台，水准尺1根，自备铅笔、计算器和记录计算纸张。1)备微倾式水准仪1台，供学生轮流认识使用。3.3、实习方法与步骤1)自平式水准仪的认识与使用a.安置仪器松开三脚架的蝶形螺旋，按需要调节三条腿的长度后，旋紧螺旋。安置脚架时，应使架头大致水平，对泥土地面，应将三脚架的脚尖踩入土中，以防仪器下沉；对水泥地面，如特别滑要采用防滑措施；对倾斜地面，就将三脚架的一个脚安放在高处，另二只脚安置在低处。打开仪器箱，记住仪器摆放位置，以便仪器装箱时按原位摆放。双手将仪器从仪器箱中平稳地拿出放在脚架架头，接着一手握住仪器另一手将中心螺旋旋入仪器基座内旋紧。b.认识自平式DS3水准仪的主要部件和作用认识的外形和主要部件的名称及位置，应了解其作用及使用方法。了解水准尺分划注记的规律，掌握读尺方法。c.粗平 粗平就是旋转脚螺旋使圆水准器气泡居中，从而使仪器大致水平。为了快速粗平，对坚实地面，可固定脚架的两个腿，一手扶住脚架顶部，另一手握住第三条腿作前后左右移动，眼看着圆水准器气泡，使之离中心不远（一般位于中心的圆圈上即可），然后再用脚螺旋粗平。气泡移动的方向与左手大拇指转动脚螺旋的方向一致。转动脚螺旋使气泡居中的操作规律是：气泡需要向哪个方向移动，左手拇指就向哪个方向转动脚螺旋。如下图a)，气泡偏离在a的位置，首先按箭头所指的方向同时转动脚螺旋①和②，使气泡移到b的位置，如下图b)，再按箭头所指方向转动脚螺旋③，使气泡居中。从仪器构造上来说，气泡在哪个方向，则仪器那个方向位置高；脚螺旋顺时针方向（俯视）旋转，则此脚螺旋位置升高，反之则降低。a.瞄准水准尺 照准光亮处，转动目镜对光螺旋，使十字丝清晰；然后松开水平制动螺旋，转动望远镜上部的初瞄器照准目标，旋紧制动螺旋；再转动物镜对光螺旋，使目标成像清晰；此时，若目标的像不在望远镜视场的中间位置，可转动水平微动螺旋，对准目标。随后，眼睛在目镜端上下移动，检查十字丝与水准尺分划之间是否有相对移动，如十字丝交点总是指在标尺物像的一个固定位置，即无视差现像，如下图a)所示，如十字丝横丝在标尺上错动就是有视差，说明标尺物像没有呈现在十字丝平面上，如下图b)所示。若有视差将影响读数的准确性。消除视差时要仔细进行物镜对光使水准尺看得最清楚，这时如十字丝不清楚或出现重影，再旋转目镜对光螺旋，直至完全消除视差为止，最后利用微动螺旋使十字丝精确照准水准尺。a.读数自动补偿器正常工作时（显示框为全绿色，而且如圆水准居中调节好的话，显示框中白线对缺口），即可读数。读取四位数，读数是分别估读毫米，读出米、分米、厘米。读数时，要特别注意不要错读单位和发生漏0现象，扶尺人员应时刻注意尺面不可倾斜。综上所述，自平式水准仪的基本操作程序为：安置-----粗平-----瞄准-----读数2)微斜式DS3水准仪的认识与使用 相对于自动安平式水准仪，倾斜式水准仪在读数之前需精平。具体操作为转动微倾螺旋，使水准管气泡两端的半边影像吻合成圆弧抛物线形状。操作时，右手大拇指旋转微倾螺旋的方向与左侧半气泡影像的移动方向一致。转动微倾螺旋要稳重，慢慢地调节，避免气泡上下不停错动。3.4水准测量实习1)教师给出指定的侍测水准点和已知水准点，并带领学生熟悉各点所在位置。2)起始水准点和第一个立尺点之间安置水准仪（注意用目估或步量使仪器前、后视距离大致相等），在前、后视点上竖立水准尺（注意已知水准点和待测水准点上均不可放尺垫），按一个测站上的操作程序进行测量，即：安置-粗平--瞄准后视尺--读数--瞄准前视尺--读数。观测员的每次读数，记录员都应回报检核后记入表格中，并在测站上算出测站高差。依次进行直至待测水准点。3.5注意事项1、安置仪器时应将仪器中心连接螺旋拧紧，防止仪器从脚架上脱落下来。2、水准仪为精密光学仪器，在使用中要按照操作规程作业，各个螺旋要正确使用。3、在读数前务必观察自动补偿器（自平式）是否正常工作或观察水准器的符合水准气泡（微倾式）是否严格符合后再读数。4、转动各螺旋时要稳、轻、慢，不能用力太大。 5、发现问题，及时向指导教师汇报，不能自行处理。6、水准尺必须要有人扶着，决不能立在墙边或靠在电杆上，以防摔坏水准尺。7、螺旋转到头要返转回来少许，切勿继续再转，以防脱扣。四经纬仪、全站仪的使用实习4.1目的与要求1)了解DJ2光学经纬仪的基本构造及主要部件的名称与作用。2)练习经纬仪的对中、整平、瞄准、读数。3)掌握水平度盘读数的配置方法。4.2实习计划与设备1)实习时数根据课时要求，安排为2～4课时。2) 实习设备为每组配DJ2光学经纬仪一台、三脚架一个（带垂球），粉笔若干，自备铅笔和计算纸张。4.3实习方法与步骤1)了解DJ2光学经纬仪的基本构造及主要部件与作用认识DJ2级光学经纬仪的外形、基本构造及各部件的名称和作用。2)练习经纬仪的基本操作方法a.对中、整平对中是将仪器的中心安置在测站的铅垂线上。对中有垂球对中与光学对中两种方法。i. 垂球对中：调整三脚步架架腿至合适长度，张开三脚架，放在测站上，架头中心应大致对准测站点，架头大致水平。在中心螺旋下方挂上垂球，若垂球尖与测站点相差较大，可平移三脚架，使垂球尖对准测站点，将三脚架的脚尖踩入土中，架头仍要保持水平。将仪器从仪器箱中取出（记住仪器摆放位置），两手握照准部支架（或一手握支架一手托基座），将仪器小心安放在三脚架架头上，一手仍握住照准部支架，另一手将中心连接螺旋旋入仪器基座底板的连接孔内，适度旋紧。此时若垂球尖偏离测站点标志中心，则稍松中心螺旋，将仪器在三脚架架头上平移，至垂球尖与测站点标志中心的偏差不大于3mm，即旋紧中心螺旋。i.光学对中：可在垂球对中的基础上进行光学对中，也可直接进行光学对中，以直接光学对中法为例。同样调整三脚步架架腿至合适长度，张开三脚架，放在测站上，目头中心应大致对准测站点，架头大致水平。安好仪器后，先转动对中器目镜上调光环，使光路清晰，推拉目镜是使物镜对光，看清测站点，旋转目镜使目镜对光，看清分划板上的圆圈或小十字像。然后将一个架腿插入地面固定，用两手把住另外两个架腿慢慢地移动两个架腿的位置，此时目视对中目镜，直至在目镜中看到地面上测站点约在中心圆圈中时，便停止转动架腿，并将其踩实。在转动架腿时注意不可使架头倾斜度过大，否则不能整平。可用画弧方式调整。2)整平经纬仪的基座上有圆水准器，照准部有水准管，所以经纬仪的整平也分粗平和精平。粗平是使圆水准器气泡居中，使仪器坚轴大致铅垂。粗平方法与水准仪粗平方法相同。 精平就是旋转脚螺旋使照准部水准管在任何方向气泡都居中，从而使仪器坚轴处于铅垂位置，水平度盘居于水平位置。精平时，转动照准部使水准管平行于两个脚螺旋的连线，两手对向或反向旋转这两个脚螺旋，使气泡居中；再将照准部旋转90°，使水准管垂直于原来两个脚螺旋的连线，转动第3个脚螺旋使气泡居中。重复上述步骤，直至在任何位置气泡都居中为止。注意气泡移动的方向与左手大拇指和运动方向相同。1)利用光学对中和整平同时进行经纬仪的对中和整平互相影响，相互矛盾，所以对中整平应同时进行。具体方法为：在（2）使地面测站点在目镜的中心圆圈内且架头大致水平的基础上，转动照准部使水准管平行于任意两个架腿的连线，看水准管气泡的偏离方向，水准管气泡偏向哪一边，说明哪一边高，就打开哪一边的蝶形螺旋，慢慢地降低架腿，使水准管气泡居中。再将照准部旋转90° ，使水准管垂直于原来两个架腿的连线，看水准管气泡的偏离方向，水准管气泡偏向哪一边，说明哪一边高，调整第三个架腿使水准管气泡居中，这时，圆水准的气泡已大致居中了，而对于对中却没大影响。再根据（3）中介绍的精平方法使经纬仪精平，最后松开中心连接螺旋，利用快速对中板移动仪器基座快速对中，使测站点进入圆圈中心，处于精确对中位置，然后拧紧中心螺旋。b、瞄准瞄准就是使望远镜的十字丝交点精确瞄准目标。瞄准前先松开照准制动螺旋与望远镜制动螺旋，将望远镜对向明亮的背景，旋转目镜对光螺旋，使十字丝成像清晰。然后利用望远镜的粗瞄器瞄准目标，在望远镜视场内看到目标后，旋紧照准部制动螺旋与望远镜制动螺旋。旋转物镜对光螺旋使目标成像清晰，此时注意消除视差。旋转望远镜与照准部的微动螺旋，用十字丝的单纵丝（目标影像小时用单纵丝与目标重合）或双纵丝（目标影像大时，将目标影像夹在双纵丝内并与双丝对称）精确瞄准目标。C、读数调节度盘转换器与所测角度类型相同，再调整好相应的反光镜，使读数窗照明均匀，明亮而不刺目。调节读数显微镜目镜，使读数清晰，调节测微轮使读数框中的上下丝对径符合后读取读数，如下图例：应读74°47′19″ 读左侧全露出的数做为整度数，读方框下卡的数为整10分数读左侧数为不足10分的分数，从右侧读指标线对应的秒数调测微轮使读数框中的上下丝对径符合3）配置水平度盘的实习瞄准目标后，练习配盘操作。先用测微轮调节读数框中最左侧读不足10分和秒数的亮框中为0′0″，再打开配盘手轮的护盖调节配盘手轮使得右侧上框中最左侧全露出的数为0且下卡的数据也为0，并且右侧下框中上下丝对径符合。完成配盘操作。4.4、注意事项a) 经纬仪是精密仪器，使用时各个螺旋要慢慢转动。不准快速地转动照准部及望远镜。操作仪器不宜用力过猛。制动螺旋旋紧时要适度，不宜过紧。微动螺旋、脚螺旋都有一定的调节范围，宜使用中间部分，不宜旋至顶端。脚架的架腿不宜过矮过高，否则不能调节。轴座固定螺旋不可动，中心连接螺旋一定要旋紧，防止仪器从脚架上摔落。当一个人操作时，其他人员只作语言帮助，不能多人同时操作一台仪器。每组中每人的练习时间要因时、因人而异，要互相帮助。a)练习水平度盘读数时要注意估读的准确性。b)经纬仪对中时，应使三脚架架头大致水平，否则会使仪器整平困难。c)瞄准时一定要消除视差并且用十字丝的竖丝平分或夹住照准目标。为减少目标倾斜对水平角的影响，当瞄准测钎、花杆时，应瞄准底部；当瞄准垂球线时，应瞄准上部。d)用度盘变换钮设置水平度盘读数时，不能用微动螺旋设置分、秒数值。如果这样做，将使目标偏离十字丝交点。五圆曲线的测设实习5.1目的与要求1)掌握圆曲线主点元素的计算及主点测设的基本方法。2)掌握用偏角法进行圆曲线详细测设的基本方法。5.2实习计划与设备1)实习时数为为2～4课时，可根据专业需要和课时要求选做。2) 实习设备有光学经纬仪1台，钢尺1把，粉笔若干，各组自备计算器和计算纸张。5..3实习的方法与步骤1)圆曲线主点的测设1、选取圆曲线的半径设计值为R=50m。外矢距E曲线长L切线长TαJD2QZYZZYRRJD3JD12、在测区合适位置打一木桩作为路线交点JD2，然后向约成120°的两个方向延伸40m左右定出JD1和JD3，作下标志。在JD2安置经纬仪，用测回法测角∠JD2，α/2α记录在表中，则圆曲线的转折角为α=180-∠JD2。转角测量记录计算表测回度盘位置观测点号水平度盘读数半测回角值一测回角值略图°′″°′″°′″ 转角α由圆曲线半径R和转折角α，可计算出圆曲线要素，即切线长T、曲线长L、外矢距E和切曲差D；设交点JD1的里程桩号为3+412.35，则可计算出曲线主点的里程桩号，上述计算填入下表中：曲线要素及主点桩号计算曲线半径RJD的桩号切线长T=Rtan起点ZY=JD-T曲线长L=Rα中点QZ=ZY+外矢距E=R（sec-1）终点YZ=ZY+L切曲差D=2T-L检核YZ=JD+T-D 3、用经纬仪分别瞄准JD1和JD3，在视线方向上测设切线长T，定出曲线的起点ZY和曲线的终点YZ，定下标志。4、用经纬仪瞄准JD3为零方向，测设水平角（180-α），在视线方向测设外矢距E，定出曲线中点QZ，定下标志。1)圆曲线细部测设（用偏角法）i.测设数据的计算在圆曲线上测设里程桩号为10m整倍数的细部点，则l0=10m，l1曲线上第一个整10m的细部点1与圆曲线起点ZY间的弧长（为两点里程之差），ln为曲线上最后一个整10m的细部点n与圆曲线终点YZ间弧长，因为l0对应的偏角（弦切角）为：所以各细部点所对应偏角为：δ2=δ1+δ0δ3=δ1+2δ0…δi=δi+（i-1）δ0中点QZ的偏角为，终点YZ的偏角为，可用这两个偏角值作为测设检核。l0、l1、ln所对应的弦长为C1=2Rsinδ1C0=2Rsinδ0Cn=2Rsinδn 将各细部点所对应的偏角、相邻细部点所对应的弧长、弦长计算出来，埴入下表中，作为测设所用。i.圆曲线细部点的测设（1）在ZY点上安置经纬仪，瞄交点JD2，将水平度盘配置为0°0′0″。（2）转动照准部，使水平度盘为δ1，自ZY起沿视线方向测设弦长C1得细部点1；继续转动照准部，使水平度盘读数为δ2，自细部点1起沿视线方向测设弦长C0与视线相交得细部点2。以此类推，测设其它细部点。（3）曲线测设至终点YZ时，其闭合差不应超过如下规定：横向（半径方向）±0.1m纵向(切线方向)±L/1000m(L为曲线切线长)一、主点(majorpoint)的测设1、曲线要素的计算　　若已知：转角α及半径R，则：切线长：；曲线长： 外距：；切曲差：2、主点的测设（1）主点里程的计算　　ZY里程=JD里程-T；YZ里程=ZY里程+LQZ里程=YZ里程-L/2；JD里程=QZ里程+D/2（用于校核）（2）测设步骤：1）JDi架仪，照准JDi-1，量取T，得ZY点；照准JDi+1，量取T，得YZ点。2） 在分角线方向量取E，得QZ点。二、单圆曲线详细测设　　有整桩号法和整桩距法。一般采用整桩号法。1、切线支距法(tangentoff-setmethod)(1)以ZY或YZ为坐标原点，切线为X轴，过原点的半径为Y轴，建立坐标系。(2)计算出各桩点坐标后，再用方向架、钢尺去丈量。 　　特点：测点误差不积累；宜以QZ为界，将曲线分两部分进行测设。[例题]设某单圆曲线偏角α=34°12′00″，R=200m，主点桩号为ZY：K4+906.90，QZ：K4+966.59，YZ：K5+026.28，按每20m一个桩号的整桩号法，计算各桩的切线支距法坐标。（一）主点测设元素计算＝61.53m；=119.38m；=9.25m；=3.68m。（二）主点里程计算ZY=K4+906.90；QZ=K4+966.59；YZ=K5+026.28；JD=K4+968.43（检查）（三）切线支距法（整桩号）各桩要素的计算表 曲线桩号ZY(YZ）至桩圆心角φi切线支距法坐标(m)的曲线长(m)小数度(°)Xi(m)Yi(m)ZYK4+906.904906.90000K4+920492013.13.75287355813.0906350.428871637K4+940494033.19.48245150932.9491042.732778823K4+960496053.115.2120294652.4783567.007714876QZK4+966.59———————————————————————K4+980498046.2813.2582433845.8680875.330745523K5+000500026.287.52866542826.204441.724113151K5+02050206.286.2789681 1.7990874770.098587899YZK5+026.285026.280000注：表中曲线长。2、偏角法(methodofdeflectionangle)分为：长弦偏角法、短弦偏角法。（1）长弦偏角法1）计算曲线上各桩点至ZY或YZ的弦线长ci及其与切线的偏角Δi。2）再分别架仪于ZY或YZ点，拨角、量边。　　　　特点：测点误差不积累；宜以QZ为界，将曲线分两部分进行测设。（2）短弦偏角法。与长弦偏角法相比： 1）偏角Δi相同。2）计算曲线上各桩点间弦线长ci3）架仪于ZY或YZ点，拨角、依次在各桩点上在量边，相交后得中桩点。此外还有极坐标法(polarcoordinatemethod)、弦线支距法、弦线偏距法。[例题]偏角法详细测设单圆曲线（注：此题作为实习课测设内容,数据是假设的）已知圆曲线的R=200m，，交点JDi里程为K10+110.88m，试按每10m一个整桩号，来阐述该圆曲线的主点及偏角法整桩号详细测设的步骤。解：（一）主点测设元素计算＝26.33m；=52.36m；=1.73m；=0.3m。（二）主点里程计算ZY=K10+84.55；QZ=K10+110.73；YZ=K10+136.91；JD=K10+110.88（检查）（三）偏角法（整桩号）各桩要素的计算表 桩号曲线长偏角值偏角读数弦长（长弦法）ZYK10+84.55000000000000K10+905.450465035913105.45K10+10015.4521247357471315.45K10+11025.4533844356211625.43QZK10+110.73K10+12016.91225202252016.91K10+1306.9105923059236.91YZK10+136.91000000000000注：；； §9.3缓和曲线(spiral)的测设一、概念及基本公式1、概念为缓和行车方向的突变和离心力的突然产生与消失，需要在直线（超高为0）与圆曲线（超高为h）之间插入一段曲率半径由无穷大逐渐变化至圆曲线半径的过渡曲线（使超高由0变为 h），此曲线为缓和曲线。主要有回旋线、三次抛物线及双纽线等。2、回旋型缓和曲线基本公式　　　　——缓和曲线全长。（1）切线角公式　　——缓和曲线长所对应的中心角。（2）缓和曲线角公式　　——缓和曲线全长所对应的中心角亦称缓和曲线角。（3）缓和曲线的参数方程　　（4）圆曲线终点的坐标 　　二、主点的测设1、测设元素的计算（1）内移距p和切线增长q的计算（2）切线长曲线长，其中圆曲线长。外距；切曲差2、主点的测设（1）里程的计算ZH=JD-TH；HY=ZH+ls；QZ=ZH+LH/2；HZ=ZH+LH；YH=HZ-ls （2）测设方法。(见例题)例题：如下图，设某公路的交点桩号为K10+518.66，右转角αy=18°18"36"，圆曲线半径R=100m，缓和曲线长ls=10m，试测设主点桩。（作为实习课内容）解：（一）计算测设元素p=0.04m；q=5.00m；；（二）计算里程ZH=K10+497.54；HY=K10+507.54；QZ=K10+518.52；HZ=K10+539.50；YH=K10+529.50（三）主点测设1、架仪JDi，后视JDi-1，量取TH，得ZH点；后视JDi+1，量取TH，得HZ点；在分角线方向量取EH，得QZ点。 2、分别在ZH、HZ点架仪，后视JDi方向，量取x0，再在此方向垂直方向上量取y0，得HY和YH点。三、带有缓和曲线的圆曲线详细测设1、切线支距法(tangentoff-setmethod)（1）当点位于缓和曲线上，有：（2）当点位于圆曲线上，有：其中，，为点到坐标原点的曲线长。2、偏角法(methodofdeflectionangle)（整桩距、短弦偏角法）（1）当点位于缓和曲线上，有：； 距离：用曲线长l来代替弦长。放样出第1点后，放样第2点时，用偏角和距离l交会得到。（2）当点位于圆曲线上方法：架仪HY(或YH)，后视ZH(或HZ)，拨角b0，即找到了切线方向，再按单圆曲线偏角法进行。此外还有极坐标法、弦线支距法、长弦偏角法。六道路测量内容：理解线路勘测设计阶段的主要测量工作（初测控制测量、带状地形图测绘、中线测设和纵横断面测量）；掌握路线交点、转点、转角、里程桩的概念和测设方法；掌握圆曲线的要素计算和主点测设方法；掌握圆曲线的切线支距法和偏角法的计算公式和测设方法；了解虚交的概念和处理方法；掌握缓和曲线的要素计算和主点测设方法；理解缓和曲线的切线支距法和偏角法的计算公式和测设方法；掌握路线纵断面的基平、中平测量和横断面测量方；了解全站仪中线测设和断面测量方法。 圆曲线、缓和曲线的要素计算和主点测设方法；切线支距法和偏角法的计算公式和测设方法；路线纵断面的基平、中平测量和横断面测量方法缓和曲线的要素计算和主点测设方法；缓和曲线的切线支距法和偏角法的计算公式和测设方法。路线纵断面测量目的——测定线路中桩处的高程，绘制纵断面图，为线路设计提供基础资料。工作步骤——“先基平后中平”6.1基平测量1)水准点的设置。a)位置：埋设在距中线50-100m，且不易破坏之处。b)设置密度：相隔0.5km-1km——山区　　　　相隔1km-2km——平原区每隔5km、路线起终点、重要工程处，设永久性水准点。2)基平测量的方法a)路线——附合水准路线。b)仪器水准仪——不低于DS3精度全站仪——竖直角观测精度不大于 ，标称精度不低于（5+5×10-6D）mma)测量要求水准测量——一般按三、四等水准测量规范进行。如：要进行往返测，闭合差不超过mm三角高程测量——一般按全站仪电磁波三角高程测量（四等）规范进行。6.2中平测量1)定义：在基平测量后提供的水准点高程的基础上，测定各个中桩的高程。2)方法：（1）水准仪法从一个水准点出发，按普通水准测量的要求，用“视线高法”测出该测段内所有中桩地面高程，最后附合到另一个水准点上。高差闭合差的限差为：高速公路、一级公路：（mm）；二级及以下公路：(mm)。 （2）全站仪法先在BM1上测定各转点TP1、TP2的高程，再在TP1、TP2上测定各桩点的高程。其原理即为三角高程测量原理。6.3纵断面图的绘制以横坐标为里程，纵坐标为高程。（详见《道路工程制图》课程）路线横断面测量目的——测定线路各中桩处垂直于中线方向上的地面起伏情况，绘制横断面图，为线路设计提供基础资料。方法——先确定横断面方向，再测定变坡点间的平距及高差。1)横断面方向的确定1、直线段——采用普通方向架。2、圆曲线段——采用求心方向架。3、缓和曲线段——该点的法线方向。选取缓和曲线上的一点N——计算偏角值δ1——后视N点，拨角90°±δ1。　　  θ12为P1至P2点的方位角，可由P1、P2点的切线支距法坐标求得。1)横断面的测量方法a)要求：按前进方向分成左右侧，分别测量横断面方向上各变坡点至中桩的平距及高差。平距及高差的精度要求一般为0.1m。b)方法分类：1、花杆皮尺法适用于：山区低等级公路。精度低。2、水准仪法适用于：地形简单地区，精度高。水准仪测高差、皮尺丈量平距。3、经纬仪视距法适用于：地形复杂地区。精度较高。4、全站仪法适用于：地形复杂地区，精度高。用全站仪的斜距测量模式，即可自动显示出平距和高差。2)横断面图的绘制绘图时一般先将中桩标在图中央，再分左右侧按平距为横轴，高差为纵轴，展出各个变坡点。绘出的横断面图。 全站仪中线测设及断面测量简介基本原理中线测设：计算中桩坐标——全站仪点位放样（极坐标法）纵断面测量：全站仪测量点的高程（电磁波三角高程测量）横断面测量：确定横断面点位——全站仪测量点的高程（电磁波三角高程测量）二、全站仪点的放样功能1、点位放样原理（1）先在放样点的大致位置立棱镜。（2）对其进行观测，测出当前棱镜位置的坐标。（3）将当前坐标与放样点的坐标相比较，计算出其差值。距离差值dD和角度差dHR或纵向差值ΔX和横向差值ΔY。（4）根据显示的dD、dHR或ΔX、ΔY，逐渐找到放样点的位置。2、TOPCON全站仪放样点位的方法具体操作，详见《测量课间实习指导书》。三、中桩测设的基本程序 1、测定线路交点（JD）的（线路统一）坐标（1）图上定出交点。（2）根据沿线布设的（导线）控制点，用全站仪“点的放样”功能，实地测设出交点。（3）根据实地情况进行交点位置的调整。（4）根据沿线布设的（导线）控制点，用全站仪“坐标测量”功能测量出交点（JD）的（线路统一）坐标。若测出了交点的两条直线上的4个点坐标，可按数学方法计算出交点坐标。2、中桩（线路统一）坐标的计算（1）直线段中桩由交点坐标和桩号里程，按“坐标正算”公式，可计算出各中桩的坐标。（2）曲线段中桩1）计算出曲线上各中桩在切线支距法坐标系中的坐标。2）根据“坐标平移与旋转”公式，将切线支距法坐标转换成线路统一坐标。 3、中桩的实地放样架全站仪在（导线）控制点或交点上，利用全站仪“点位放样”功能，放样出各中桩。四、中桩高程测量（纵断面测量）中桩高程测量是在中桩放样的同时进行的。在中桩位置立棱镜，输入仪器高和棱镜高，即可利用全站仪“三维坐标测量”功能，在（导线）控制点上，测出中桩处的地面高程。五、横断面测量横断面测量也可在中桩测设、纵断面测量的同时进行。关键在于如何将棱镜立在中桩的横断面方向上。其方法之一是：1、大致横断面方向上的某变坡点F"处立棱镜，测出点F"的平面坐标。 2、根据测站点B及点F"的坐标，计算出方位角αBF，将其与方位角αBA相减，得角∠FBA。3、据中桩A处的切线角φA及切线支距法的x轴的坐标方位角，可得A处切线的方位角，进而得到A处法线方向的坐标方位角αAF。4、由αAF和αAB可得角∠BAF。5、根据角∠FBA、∠BAF和边长DAB，可计算出DBF。摘要:目前，公路工程施工放样广泛采用全站仪进行，利用全站仪进行放样的关键在于放样点的坐标计算，本文就公路中桩及中线以外各点的坐标计算进行探讨。关键词:施工放样全站仪坐标计算 随着全站仪的日益普及，坐标放样的方法因其准确、迅速的优点而在施工中得到了越来越多的使用。而利用全站仪进行坐标放样，关键的问题就在于如何计算出需放样点的坐标。在公路施工过程中，需要进行放样的点位，不外乎两种情况：一是该点位于公路中线上，即公路中桩；另一类则是点位在中线以外，位于某个中桩的横断方向上。这样无论哪种情况，需要放样的点的桩号首先是已知的。以下就这两种情况，分别讨论一下其坐标的计算方法。1.公路中线上点的坐标计算当需放样的点位于公路中线上时，如图1，各JDi的坐标(Xi，Yi)在控制测量阶段就已经测定(或由施工图文件中《直线、曲线及转角表》中查出)，相邻JD连线的坐标方位角Ai-1,i可由同样方法查出，或利用JD坐标反算推出。各曲线主点坐标可由《直线、曲线及转角表》查出，或由曲线要素值及，计算得到。1.1直线上各中桩坐标计算当需要放样的P点位于直线上时，有两种情况：位于YZ（HZ）之间和ZY（ZH）之间，或者位于公路QD和ZH（ZY）之间，其计算方法相同，公式如下：（1） 式中为该段直线的起点（可以是YZ，HZ，或QD）坐标为要求的P点与该段直线起点的桩号差（距离）1.2单圆曲线上各中桩坐标计算当需要放样P点位于单圆曲线上时，其坐标计算如下：（2）式中为ZY点坐标，为圆曲线半径为P点与ZY点的桩号差（弧长）当路线左转时，取“-”，反之取“+”1.3带缓和曲线的圆曲线上各中桩坐标计算当P点位于带缓和曲线的圆曲线时，又分为以下三种情况：1.3.1ZH到HY段（3）式中为ZH点坐标 为P点与ZH点桩号差，为缓和曲线长当路线左转时，取“-”，反之取“+”1.3.2HY到YH段（4）式中为HY点坐标为P点与ZH点桩号差，为缓和曲线长当路线左转时，取“-”，反之取“+”1.3.3YH到HZ段（5）式中，为HZ点坐标，为HZ点与P点的桩号差当路线左转时，取“+”，反之取“-”1.4复曲线上各中桩坐标计算 1.4.1当复曲线中间不设缓和曲线时，采用以下方法进行计算：对于第一缓和曲线、第一段圆曲线以及第二缓和曲线，分别用公式（3）、公式（4）和公式（5）计算；对于第二段圆曲线，用公式（2）计算，计算时将公式（2）中的换成，分别为第一圆曲线和第一缓和曲线长度，左转取“-”，右转取“+”。1.4.2当复曲线中间有缓和曲线时，即构成卵型曲线。如图2，缓和曲线AB的长度为，A、B点的曲率半径分别为和，为缓和曲线上曲率为零的点，AB段内任意点的坐标从点推算。对于这种曲线来讲，主要是计算中间缓和曲线上各点的坐标，而两侧的圆曲线和缓和曲线的计算方法与前述内容相同，此处不再细述。则， 式中，为第一、第二缓和曲线长度。为大圆，小圆半径。1.4.2.1当时如图2（ａ），设A点（YH1）的坐标为（），由公式（4）计算得到，切线方位角用下式计算：式中，为半径为的圆曲线的曲线长。点的坐标为：（6）式中，的切线方位角1.4.2.2当时如图2（b），点的坐标（7） 式中，的切线方位角1.4.2.3内任意点坐标计算出点的坐标及切线方位角后，当时，用公式（3）计算上任意点坐标；当时，用公式（5）计算，式中为中间缓和曲线上计算点至点的曲线长，相应换成。2.公路横断面上各点坐标计算当要放样的点P位于中线以外时，则应位于某中桩的横断方向上，此时P点所对应中桩的坐标可由前述方法计算，此处视为已知，记作。P点到其所对应中装的距离D也应为已知，同时P点位于左幅或是右幅也应已知。这里仅列出需放样的点位于直线、圆曲线及缓和曲线上的情况，当需放样点位于复曲线或卵型曲线上时，计算方法与此类似，只是须把相应方位角进行转换，此处不再详述。2.1P点对应的中桩位于直线上时：（8）式中，为P点对应中桩的坐标P点位于左幅时，取“-”，反之取“+” 本节其余符号与前述相同2.2P点对应的中桩位于单圆曲线上时（9）式中，第一个“±”号，路线左转取“-”，右转取“+”第二个“±”号，P点位于左幅时，取“-”，反之取“+”2.3P点对应的中桩位于带缓和曲线的圆曲线上时，分三种情况：2.3.1ZH到HY段（10）式中为ZH点坐标为P点对应的中桩与ZH点桩号差，为缓和曲线长第一个“±”号，路线左转取“-”，右转取“+”第二个“±”号，P点位于左幅时，取“-”，反之取“+”2.3.2HY到YH段（11） 式中为HY点坐标为P点对应的中桩与HY点桩号差，为缓和曲线长前两个“±”号，路线左转取“-”，右转取“+”第三个“±”号，P点位于左幅时，取“-”，反之取“+”2.3.3YH到HZ段（12）式中为HZ点坐标为HZ点桩号与P点对应的中桩桩号差，为缓和曲线长第一个“±”号，路线左转取“+”，右转取“-”第二个“±”号，P点位于左幅时，取“-”，反之取“+”3计算示例已知JD9（2006，2007），JD10（2250，3140），JD11（1865，4250）JD10里程K16+062.25，求：各主点坐标；K15+400K15+900K16+700中桩及左侧距中桩7.5m处点的坐标解：A9，10=77°50′47.56″D9，10=1158.976m A10，11=109°07′44.19″D10，11=1174.872m路线转角=31°16′56.63″各曲线要素值经计算为mm3°26′15.89″mm由于JD10里程为K16+062.25，所以各主点里程为ZHK15+211.897HYK15+511.897YHK16+576.849HZK16+876.849QZK16+044.373各主点坐标计算如下：ZH点由公式（1）77°50′47.56″代入，得X=2070.975Y=2308.706HY点由公式（3）77°50′47.56″代入，得X=2128.247Y=2603.140YH点由公式（4）77°50′47.56″代入，得X=2063.949Y=3658.101HZ点由公式（1）109°07′44.19″代入，得X=1971.343Y=3943.399 YH点由公式（5）109°07′44.19″代入，得X=2063.949Y=3658.101与公式（4）计算结果相同K15+400位于ZH到HY段中桩坐标X=2109.128Y=2492.894左侧7.5mX=2116.495Y=2491.488K15+900位于HY到YH段中桩坐标X=2157.104Y=2989.778左侧7.5mX=2164.604Y=2989.801K16+700位于YH到HZ段中桩坐标X=2028.132Y=3775.919左侧7.5mX=2020.996Y=3773.6104.结束语综上所述，放样点的坐标计算问题是实际工程中的最基本问题，采用本文所述的计算方法，计算结果比较准确和迅速。 七工程放样结构施工分为地下结构与地上结构二个部分。结合本工程特点，地下部分实行外控制法，地上部分实行内控制法。（1）地下结构平面放样根据首级控制网，在东西方向设6条主控制轴线，南北方向设5条主控轴线，控制点的设置考虑在场内不易破坏和通视条件较好的位置，并设置永久性标识。施工时，将两台经纬仪架设在矩形网上相互垂直的两条轴线控制点上，投测出基础轴线。 1）当土方工程施工时，利用经纬仪将设在基坑四周的轴线控制点转移至坑内，以控制开挖及坑底落底处的平面位置，根据标高控制点，利用水准仪控制挖深和清底，经验槽后开始垫层施工。2）垫层施工时，依据就近原则将方格网中的控制轴线用经纬仪投至基坑底的施工区域内，基坑的轴线即从附近的控制轴线通过经纬仪和钢尺测出，控制轴线的标定在施工前期采用50mm×100mm×1000mm木桩钉设，当一部分垫层施工完毕后可直接在垫层上弹墨线。木桩钉设的控制轴线使用期限不得超过两天，且每次使用前必须校核木桩有无移动。3）垫层施工完后地面上的轴线必须全部引测到基坑内以便检查底板边线，以便防水及保护层施工。4）基础底板施工完毕后，此时基坑底部已经稳定，在下一步测量时首先进行基坑外围轴线、标高控制点的复核。确认控制点无误后，利用电子经纬仪或全站仪将轴线投测到基础底板表面上。地下部分结构的施测方法和基础底板上放样都采用外控，利用经纬仪或全站仪根据地面上轴线控制点采用正倒镜的方法将轴线投测到地下部分各结构层次上，再用上述仪器采用盘左盘右转动90度进行复核。（2)为了保证轴线投测的精度，满足结构、安装的精度要求地上平面轴线控制采用内控法。 1）内控网的布设在±0.000平面施测前，采用SET-210全站仪按二级建筑平面控制网精度要求对原有地面控制桩位进行一次校测，以此确保轴线控制点的正确性。校测合格后，将控制主轴线投测到各单体结构首层平面上，并对边、角值进行校测，边角的各项精度必须符合下表中的规定。二级建筑平控制网技术要求等级测角中误差(″)边长相对中误差二级±121/15000a.内控点基准点埋设采用15cm×15cm×8mm钢板制作，用钢针刻划出十字线,钢板通过锚筋与顶板钢筋焊牢,钢板片下用砼灌实抹平，但不能覆盖钢板面，严禁在控制桩1㎡范围内堆放钢筋、模板、钢管等杂物，严禁任何人员用任何物体砸、撬钢板。b.±0.000以上各层（一般在二层以上，含二层）底板面在各控制点的正上方相应位置预留一个200mm×200mm孔洞(激光束通孔)。预留洞口严禁覆盖，并严防杂物从预留洞口坠落。内控点具体做法详见下图：测量施工中应注意的问题施工测量的准确与否，不仅影响质量还影响 工期，故施工中应注意以下几个问题：1、根据该工程的特点采用经检验合格的全站仪和卷尺。组织固定的不少于三人的测量小组，确保各测量标志（控制桩等）的完好。随时检查校正，作好原始记录。2、工程的测量放线以建设单位提供的场区方格网、总平面图、基础平面布置图等资料为依据，测定出该建筑物的平面控制网（即轴线控制桩）。在基础施工中以此为基准，临时加密各轴线的控制桩，以便施工。3、基础施工前，一定要将整个建筑物外形轮廓放出来，对照放线总平面图中标明与相邻建筑物的相互关系，找出测量误差，误差超过允许范围的点应该返工重测，并找出出错的原因认真总结。基础施工以控制场区方格网为基准进行定位，由各轴线控制桩测定出各基础的纵横轴线，并用细线交叉，再以交叉线为准用钢尺测定出各基础的位置，并做好各施工测量的轴线标记。4、施工放线前，测量人员认真熟悉施工图，掌握各个房间的细部尺寸，放线前检查测量工具，保证测量工具的精确性，放线时作好测量记录，放线工作结束后，重新复核一遍，使测量成果准确可靠。 5、施工测量放线后，后续工作施工时，以所放线为依据，同时依据施工图进行复核，进行工程施工，如：钢筋绑扎时，钢筋尺寸与模板支设后构件成型尺寸进行比较，从而进一步验证测量放线的正确性。6、施工测设记录应真实可靠，随测随记。认真做好对各班组的交底工作，班组人员要切实掌握各测设标志的具体数据，进行施工操作。按规范要求，做好测量成果永久标志、临时标志和测量记录，以便前后续测量工作的检验与验证，同时为施工提供可靠的标高点。十三、测量质量保证措施²测量人员全部持证上岗。²施测中保护好仪器设备，轻拿轻放，防雨淋、防暴晒，防磕碰，并随时检查周围环境、仪器完好情况。施测过程中注意自我安全防护和仪器安全防护。²每次投测时，应将仪器安置牢固，保证仪器操作整平的精度，投测时应采用正倒镜的投测方法。²投测时间应选在无风、阴天、避免烈日和雨天，减少自然条件对投测精度的影响。²对施工图测量桩点必须先经过校核，校测合格后方能做各测量依据。²测量工作：先内业（计算检查）；后外业（施测、调整、²记录）；最后内业（成果资料整理）。² 加强现场内测量桩点及楼内的内控点的保护，有明确标识，防止破坏和错用。十四、测量成果报告及资料建筑物原始桩复测成果²现场高程引测成果表²现场标高控制点每半月复测及大雨后复测成果表。²各层控制线成果表²各层标高传递及调整成果表八道路工程高程及平面控制测量工程测量的程序建筑安装或工业安装的测量，其基本程序是：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。8.1平面控制测量1．平面控制测量的要求(1)平面控制网布设的原则——应因地制宜，既从当前需要出发，又适当考虑发展。(2)平面控制网建立的测量方法 ——三角测量法、导线测量法、三边测量法等。(3)平面控制网的等级划分三角测量、三边测量依次为二、三、四等和一、二级小三角、小三边；导线测量依次为三、四等和一、二、三级。(4)平面控制网的坐标系统，应满足测区内投影长度变形值不大于2.5cm/Km。(5)三角测量的网(锁)布设，应符合下列要求：各等级的首级控制网，宜布设为近似等边三角形的网(锁)。其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°。2．平面控制网布设的方法——导线测量法和三边测量法1）导线测量法的技术要求当导线平均边长较短时，应控制导线边数；导线宜布设成直伸形状，相邻边长不宜相差过大；当导线网用作首级控制时，应布设成环形网，网内不同环节上的点不宜相距过近。2）三边测量法的技术要求各等级三边网的起始边至最远边之间的三角形个数不宜多于10个； 各等级三边网的边长宜近似相等，其组成的各内角应符合规定。（如要注意：其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°）3)平面控制网的基本精度应使四等以下的各级平面控制网的最弱边边长中误差不大于0.1mm。切记：所有测量仪器必须经过检定且在检定周期内方可投入使用。——光学经纬仪它的主要功能是测量纵、横轴线(中心线)以及垂直度的控制测量等。请注意：机电工程建(构)筑物建立平面控制网的测量以及厂房(车间)柱安装铅垂度的控制测量，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。应使用光学经纬仪——全站仪 是一种采用红外线自动数字显示距离的测量仪器。请注意：采用全站仪进行水平距离测量，主要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量等。8.2高程控制测量1．高程控制点布设的原则测区的高程系统，宜采用国家高程基准。在已有高程控制网的地区进行测量时，可沿用原高程系统。当小测区联测有困难时，亦可采用假定高程系统。2．高程控制点布设的方法(1)水准测量法的主要技术要求——各等级的水准点，应埋设水准标石。水准点应选在土质坚硬、便于长期保存和使用方便的地点； 墙水准点应选设于稳定的建筑物上，点位应便于寻找、保存和引测。——一个测区及其周围至少应有3个水准点。水准点之间的距离，应符合规定。——水准观测应在标石埋设稳定后进行。两次观测高差较大超限时应重测。切记：当重测结果与原测结果分别比较，其较差均不超过限值时，应取三次结果的平均数。(2)设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。当厂房较大时，可以增设水准点，但其观测精度应提高。(3)水准测量所使用的仪器：水准仪视准轴与水准管轴的夹角，应符合规定；水准尺上的米间隔平均长与名义长之差应符合规定。3．高程控制测量常用的测量仪器(1)S3光学水准仪S3光学水准仪主要应用于：建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量，在设备安装工程项目施工中用于连续生产线设备测量控制网标高基准点的测设及安装过程中对设备安装标高的控制测量。 (2)标高测量主要分两种：绝对标高测量和相对标高测量。绝对标高是指所测标高基准点、建(构)筑物及设备的标高相对于国家规定的士0.00标高基准点的高程。相对标高是指建(构)筑物之间及设备之间的相对高程或相对于该区域设定的士0.00标高基准点的高程。 三、绘制工程测量竣工图的基本知识(一)工程测量竣工图的作用1．机电工程测量竣工图是进行交竣工验收时的重要资料之一。2．测量竣工图绘制的内容及深度反映出机电工程施工质量是否符合设计和规范的要求。竣工图既是机电工程施工过程及结果的真实记录，也是机电工程投产后是否能达产达标的重要保障内容之一。例如：:对某汽轮发电机组在负荷运行时，其振幅严重超标导致无法进行正常运行的情况进行分析时，将依据安装测量竣工图及数据来复测汽轮机底座及发电机底座的纵横中心线和标高以及联轴器的径向和轴向的同心度，以此来判定安装质量是否符合设计和规范的要求。(二)测量竣工图的绘制1．机电工程测量竣工图的绘制包括： ——安装测量控制网的绘制；安装过程及结果的测量图的绘制。例如：长输给水管线测量竣工图的绘制；长输动力管线(热力管线、煤气管线等)测量竣工图的绘制；工艺管线(各种化学液体管道、气体管道)测量竣工图的绘制等。2．绘制测量竣工图要求(1)实测数据应与竣工图上的坐标点必须是一一对应的关系。(2)竣工图中所采用的坐标、图例、比例尺、符号等一般应与设计图相同，以便设计单位、建设单位使用。九施工测量实习一）编制说明本工程施工测量主要包括控制网布设、工程定位测量、基槽放线、楼层平面放线，楼层标高抄测、建筑物垂直度及标高测量、变形观测、沉降观测等。二）编制依据1、《工程测量规范》（GB50026-93） 2、北京市地方标准《建筑工程施工测量规程》（DBJ01-21）3、《建筑变形测量规程》（JGJ/T8-97）4、建筑、结构施工图5、测绘院提供的平面、高程数据表工程概况怀柔安丽家园工程，位于北京市怀柔区迎宾路与后横街交叉口向西100米。本工程由十栋住宅楼、两栋服务楼及地下车库组成，其中B1#、A1#、A2#楼为带一、二层商业的商住楼，B2#、A3#、A4#、A5#、A6#、A7#、A8#楼为住宅楼，服务楼A、B为配套服务楼。本工程为框剪结构，总建筑面积为155173平方米，其中地上建筑面积127472平方米，地下建筑面积27701平方米。本工程B-1#楼地上9层；B-2#楼地上西部9层、东部10层，二段西拐楼2层；A-1#楼地上西部11.5层、东部8.5层；A-2#楼地上西部8.5层、东部11.5层；A-3#楼地上西部11.5层、东部10.5层；A-4#楼地上西部10.5层、东部11.5层；A-5#楼地上10.5层； A-6#楼地上西部9.5层、东部10.5层、东拐楼11.5层；A-7#楼地上8.5层；A-8#楼地上6.5层；服务楼A地上北部2层、南部3层；服务楼B地上2层。B-1#、B-2#、A-1#、A-2#、A-3#、A-4#、A-5#、A-6#、A-7#、A-8#楼及服务楼A均为地下1层。B-1、2#楼±0.00相当于绝对高程54.20m，A-1、2#楼±0.00相当于绝对高程54.75m，A-3、4、5、6#楼±0.00相当于绝对高程54.25m，A-7、8#楼±0.00相当于绝对高程53.75m，服务楼A±0.00相当于绝对高程52.55m，服务楼B±0.00相当于绝对高程53.80m。施工测量准备人员组织根据本工程单体结构多、±0.00变化较大、测量精度要求高的特点，施工测量工作由具有丰富实践经验的专业测量工程师负责，由1名测量工程师和3名测量员组成专业测量队。测量设备 为满足工程测量工作的需要，用于测量的主要仪器和设备有全站仪1台、经纬仪3台、精密水准仪1台、水准仪3台、垂准仪3台、网平差软件1套、对讲机3对、工程计算器2个，钢尺3把。所有测量仪器均经具有仪器鉴定资质的计量单位鉴定，并具有鉴定使用周期内的鉴定证书。主要测量仪器及设备参数一览表序号名称规格型号精度数量备注1垂准仪DZJ22mm3台2全站仪SET-2102″,2+2ppm1台3电子经纬仪ET-022″3台 4精密水准仪NI005A0.5mm/km1台4水准仪DS33mm/km3台5网平差软件1套6对讲机MOTOROLA-GP88S3对7工程计算器CASIOfx-48002个8钢尺50m3把一）施工控制测量的精度确定和基准点的复核1控制测量的精度选择根据《建筑工程施工测量规程》（DBJ01-21-95）(以下简称《规范》)的规定，针对本工程建筑面积大、占地面积广，对放样要求精度比较高，故选择建筑物施工控制网满足国家一级导线的要求，边长相对中误差l／40000，对应的测角中误差为5 ″；高程控制应满足国家三等水准的精度要求，闭合差≤±12√Lmm[L为附合或闭合线的长度（km）]。1基准控制点测量复核测量人员进驻现场，在与有关方办理场区平面、高程控制点的交接手续后，立即对测绘院提供的控制点测量成果进行复测，并将复核后的复测结果提交监理工程师审批，再进行施工放样。A.平面控制基准点的测量复核采用全站仪，按照现场平面控制基准点的布设情况，采用闭合导线测量法对平面控制点进行复测检查，点位误差应符合规范的规定。B.高程控制基准点的测量复核采用DS3精密水准仪，用往、返闭合水准复测现场高程控制点，复测按国家三等水准测量的要求进行。复测结果应符合规程中的相应等级的规定。C.定位基准线的测量复核施工定位前须对建筑定位基准线进行复测检查，基准线的检查采用全站仪进行，检查时测定其边长及夹角，结果与计算结果相比较，其差值应符合规程规定，复测基准线的误差应小于：角度9″，边长1／24000。 经过复测，如发现上述基准线误差超过规范要求时，应向监理工程师提交一份注明误差和修正后的成果表。在监理工程师确定后进行施工放样。控制测量平面控制网的建立1首级控制平面测量控制点分二级布置，根据场区的具体情况，根据业主提供的“2008普测017”测量成果表，首级控制点设7个分别为：T1、T2、T3、T5、T6、T7、T8。等级导线长度（km）平均边长（m）测角中误差（＂）边长相对中误差导线全长相对闭合差方位角闭合差（＂）一级2.0200±51/400001/20000±10＂√n二级1.0100±101/200001/10000±20＂√n2建筑物轴线控制网与轴线控制点的布置 轴线控制网的测设首先进行图上设计工作，根据轴线平面图、定位平面图、基础平面图，基础开挖平面图现场划分为3个施工区域。计算确定各轴线控制网点的理论坐标（轴线控制点布点图附后），采用全站仪按极坐标法测定各主轴线点，放样完毕后应进行角度、距离闭合测量，以验证轴线的准确性。以此作为建筑物细部放样的依据。高程控制网的建立高程首级控制点布置在首级平面控制点上，由业主、测绘院提供的已知T1、T2、T3、T5、T6、T7、T8点高程点组成一个多点闭合水准网。点位制作好后按国家三等水准测量的要求用精密水准仪进行外业数据采集，并进行整网严密平差计算，计算完毕后，应对数据的正确性进行校合测量。高程往返测闭合差应≤±12√L（L为水准路线长度，以千米为单位）精度符合要求后报审，并保存好测量成果。（高程控制点见‘首级控制点布点图’附后）高程控制网主要技术指标等级每千米高差全中误差（mm）水准仪型号水准尺观测次数往返较差、附合或闭合差（mm）点线联测附合或闭合±6DS3双面往返往、返±12√L 三等l控制点的维护和保护一）控制点的维护施工期间必须定期（按每季度复测一次）对施工区内所布设的施工控制网点进行校核复测，然后进行计算，数据对比；如遇雨雪、停工等其他容易引起控制点变化的，要在施工放样之前对施工控制网点进行复测。以便准确无误的判断出施工控制网点的周期变化。经过分析掌握施工控制点的现实状况的可靠性和将来的变化动态，提高警惕意识，防止施工控制网点在周期内的快变和突变，避免意外情况的发生。形成跟踪监测过程，确保控制数据准确无误。二）控制点的保护现场内的测量控制点必须进行严格保护，在控制点周围砌1200mm×1200mm×500mm砖墙围护，如下图： (一)细部放样和楼层间轴线、标高的竖向传递一）施工放样依据A.总平面图B.设计总说明C.轴线定位图D.基础平面图E.建筑施工图F.结构施工图G.2008普测017-测量成果表二）建筑物的细部放样放样时要遵守远距离定向，近距离放样的大原则。由于本工程各单体结构较多，但单体结构形式简单，细部放样利用经纬仪正倒镜取中穿线。1、各结构层平面放样测量 结构施工分为地下结构与地上结构二个部分。结合本工程特点，地下部分实行外控制法，地上部分实行内控制法。（1）地下结构平面放样根据首级控制网，在东西方向设6条主控制轴线，南北方向设5条主控轴线，控制点的设置考虑在场内不易破坏和通视条件较好的位置，并设置永久性标识。施工时，将两台经纬仪架设在矩形网上相互垂直的两条轴线控制点上，投测出基础轴线。1）当土方工程施工时，利用经纬仪将设在基坑四周的轴线控制点转移至坑内，以控制开挖及坑底落底处的平面位置，根据标高控制点，利用水准仪控制挖深和清底，经验槽后开始垫层施工。2）垫层施工时，依据就近原则将方格网中的控制轴线用经纬仪投至基坑底的施工区域内，基坑的轴线即从附近的控制轴线通过经纬仪和钢尺测出，控制轴线的标定在施工前期采用50mm×100mm×1000mm 木桩钉设，当一部分垫层施工完毕后可直接在垫层上弹墨线。木桩钉设的控制轴线使用期限不得超过两天，且每次使用前必须校核木桩有无移动。3）垫层施工完后地面上的轴线必须全部引测到基坑内以便检查底板边线，以便防水及保护层施工。4）基础底板施工完毕后，此时基坑底部已经稳定，在下一步测量时首先进行基坑外围轴线、标高控制点的复核。确认控制点无误后，利用电子经纬仪或全站仪将轴线投测到基础底板表面上。地下部分结构的施测方法和基础底板上放样都采用外控，利用经纬仪或全站仪根据地面上轴线控制点采用正倒镜的方法将轴线投测到地下部分各结构层次上，再用上述仪器采用盘左盘右转动90度进行复核。（2)为了保证轴线投测的精度，满足结构、安装的精度要求地上平面轴线控制采用内控法。1）内控网的布设在±0.000平面施测前，采用SET-210全站仪按二级建筑平面控制网精度要求对原有地面控制桩位进行一次校测，以此确保轴线控制点的正确性。 校测合格后，将控制主轴线投测到各单体结构首层平面上，并对边、角值进行校测，边角的各项精度必须符合下表中的规定。二级建筑平控制网技术要求等级测角中误差(″)边长相对中误差二级±121/15000a.内控点基准点埋设采用15cm×15cm×8mm钢板制作，用钢针刻划出十字线,钢板通过锚筋与顶板钢筋焊牢,钢板片下用砼灌实抹平，但不能覆盖钢板面，严禁在控制桩1㎡范围内堆放钢筋、模板、钢管等杂物，严禁任何人员用任何物体砸、撬钢板。b.±0.000以上各层（一般在二层以上，含二层）底板面在各控制点的正上方相应位置预留一个200mm×200mm孔洞(激光束通孔)。预留洞口严禁覆盖，并严防杂物从预留洞口坠落。内控点具体做法详见下图：2)轴线投测方法投测方法：将DZJ2垂准仪架设在首层平面钢板控制桩上，接收靶放在投测楼层面的相应预留洞口，架设好垂准仪后，打开发光电源，将光线投测到所需楼层面上，调整激光束得到最小光斑，适当挪动接收靶，接收靶的“十” 字交点移至激光斑点上，轻轻转动垂准仪，激光斑在接收靶上形成一个激光圆，激光圆中心即为控制的接收点。依次投测下一点，直到所需控制点投测完毕。对接收点组成的控制网进行角度、距离闭和测量，满足精度要求后即作为该楼层的平面控制网，并以此作为本楼层方线和钢柱校正的依据。将检定合格的经纬仪架设在接收靶上，后视较长边，依次投测出主轴线；然后再校核主轴线轴跨及夹角，各边角符合施工精度规范要求后，方可测定其它各轴线。激光光斑圆的直径允许偏差(指接收靶上的允许偏差)见下表：垂准仪投测精度要求楼层高允许偏差<50m±5mm50-100m±10mm>100m±15mm轴线竖向投测的允许偏差见下表：轴线竖向投测的允许误差项目允许误差（mm）每层3mmH<30m5mm30m
