工业建筑初步设计说明标准文本2015.doc 177页

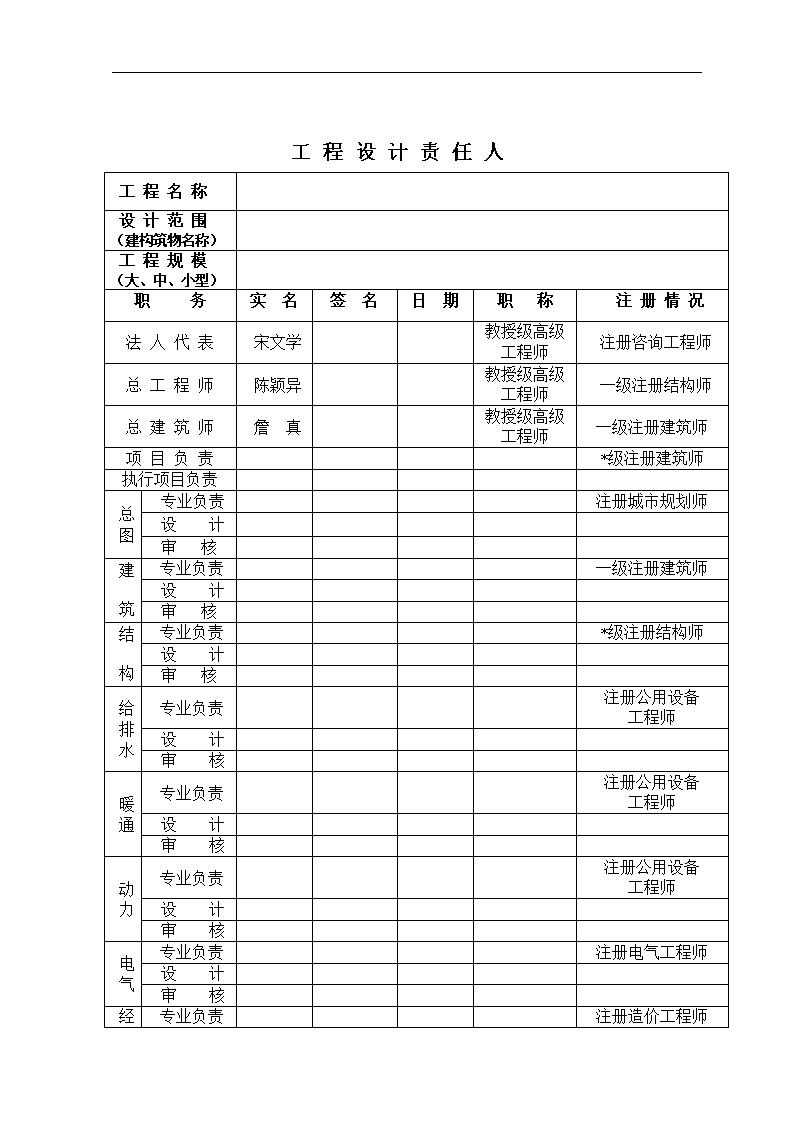

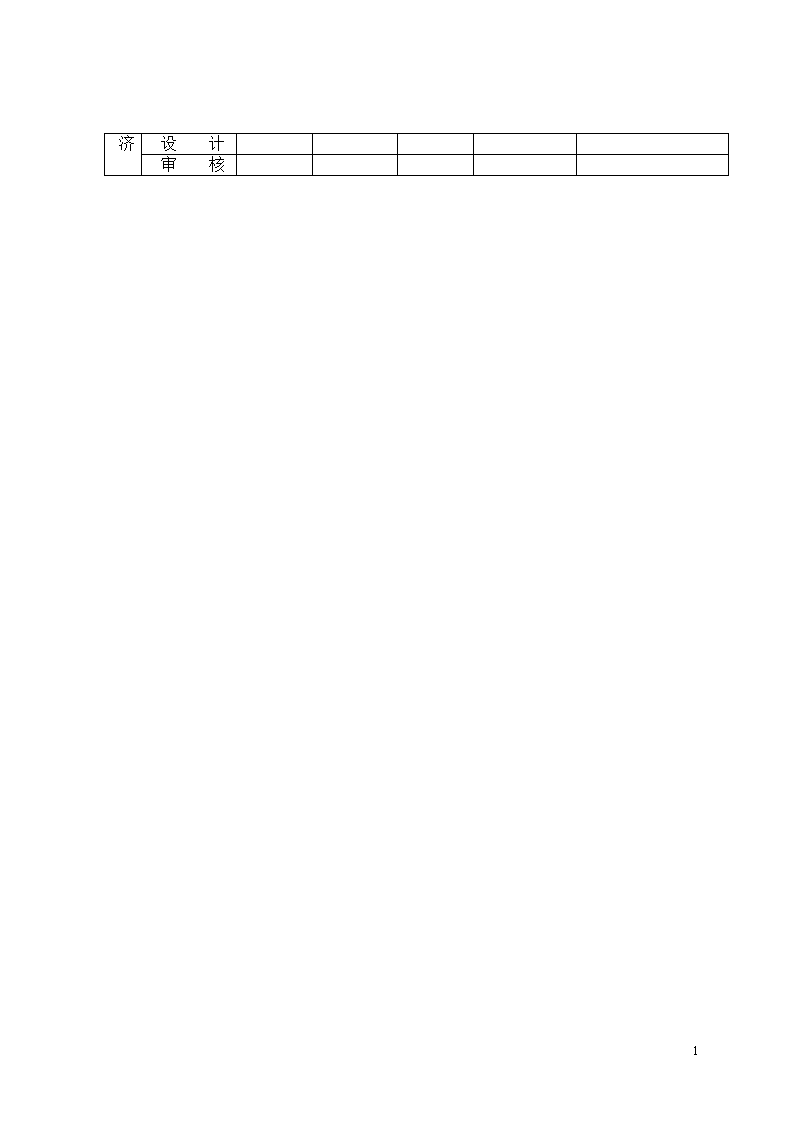

'工业建筑初步设计说明标准1 工程设计责任人工程名称设计范围（建构筑物名称）工程规模（大、中、小型）职务实名签名日期职称注册情况法人代表宋文学教授级高级工程师注册咨询工程师总工程师陈颖异教授级高级工程师一级注册结构师总建筑师詹真教授级高级工程师一级注册建筑师项目负责*级注册建筑师执行项目负责总图专业负责注册城市规划师设计审核建筑专业负责一级注册建筑师设计审核结构专业负责*级注册结构师设计审核给排水专业负责注册公用设备工程师设计审核暖通专业负责注册公用设备工程师设计审核动力专业负责注册公用设备工程师设计审核电气专业负责注册电气工程师设计审核专业负责注册造价工程师1 经济设计审核1 ××××××项目初步设计初步设计说明书目次1总说明………………………………………………………………12工艺………………………………………………………………**3总图及物流…………………………………………………………**4建筑………………………………………………………………**5结构………………………………………………………………**6给排水………………………………………………………………**7电气………………………………………………………………**8采暖通风及空气调节………………………………………………**9动力…………………………………………………………***10消防………………………………………………………………***11节能………………………………………………………………***12环境保护…………………………………………………………***13职业安全卫生……………………………………………………***14概算………………………………………………………………***附件1**市[201*]**号《关于***工程项目立项的批复》；2**市人民政府（201*）**号文，关于《关于**工程设计方案的批复》；3**市规划局（201*）**字第**号，《建设工程方案设计审查意见通知书》；4**市公安局消防局建筑工程消防设计的审核意见书，（201*）**字第5中机中联工程有限公司 ××××××项目初步设计**号文，《关于同意***工程设计方案消防设计的审核意见》；5建筑节能计算报告书。附图（共**张）1工艺（共**张）1.1工艺平面布置图***（201*）-00N-01；1.2***图***（201*）C-00N-02。2总图及物流〔图纸较多时，可简单列出***（201*）C-00N-01~***（201*）C-00N-**，共**张）〕2.1区域位置图、鸟瞰图、临主要街道的透视图及主要单体建筑的透视图、立面渲染图等；2.2规划现状红线地形图（根据需要绘制）***（201*）C-00N-0*；2.3总平面布置图***（201*）C-00N-0*；2.4道路及竖向布置图***（201*）C-00N-0*；2.5绿化布置图***（201*）C-00N-0*；2.6管线综合布置图***（201*）C-00N-0*；2.7建筑间距图（根据需要绘制）***（201*）C-00N-0*；2.8消防总平面布置图（根据需要绘制）***（201*）C-00N-0*；2.9交通物流分析图（根据需要绘制）***（201*）C-00N-0*。3建筑〔图纸较多时，可简单列出***（201*）C-0*J-01~***（201*）5中机中联工程有限公司 ××××××项目初步设计C*-0*J-**，共**张〕3.1**栋底层平面图***（201*）C-0*J-01；3.2***图***（201*）C-0*J-02。4结构〔图纸较多时，可简单列出***（201*）C-0*G-01~***（201*）C*-0*G-**，共**张〕4.1***栋***结构平面图***（201*）C-0*G-01；4.2***图***（201*）C-0*G-02。5给水排水〔图纸较多时，可简单列出***（201*）C-0*S-01~***（201*）C*-0*S-**，共**张〕5.1***栋***平面图***（201*）C-0*S-01；5.2***（201*）C-0*S-02。6电气〔图纸较多时，可简单列出***（201*）C-0*D-01~***（201*）C*-0*D-**，共**张〕6.1***栋***平面图***（201*）C-0*D-01；6.2***（201*）C-0*D-02***。7采暖通风与空气调节〔图纸较多时，可简单列出***（201*）C-0*T-01~***（201*）C*-0*T-**，共**张〕7.1***栋***平面图***（201*）C-0*T-01；7.2***（201*）C-0*T-02。5中机中联工程有限公司 ××××××项目初步设计8动力〔图纸较多时，可简单列出***（201*）C-0*R-01~***（201*）C*-0*R-**，共**张〕8.1***动力管道总平面布置图；8.2热力系统图；8.3锅炉房设备平面布置图；（对较大型的锅炉房，根据情况绘制表示锅炉房与相关构筑物的尺寸及相对位置的区域布置图）8.4压缩空气站设备平面布置图；8.5压缩空气站系统原理图；8.6（其它站房的设备平面布置图和系统原理图）。5中机中联工程有限公司 ××××××项目初步设计1总说明1.1项目概况1.1.1业主简况（简述业主发展简史及产品结构调整变化情况，包括企业的性质、隶属关系、法人代表；本企业在行业中的地位和作用，产品和技术的优势与成就；企业的资本结构及相关联的组成；目前企业的基本情况，以及建设目标、产品特点、建设规模和发展远景等内容）范例：重庆博森电气（集团）有限公司（以下简称博森公司）是国有独资企业，位于渝中区化龙桥8号，隶属于重庆机电控股（集团）公司。它是由原国家重点企业、国家定点生产企业——重庆电器厂与重庆开关厂合并组成的博森公司改制组建而成。组建博森公司的重庆电器厂、重庆开关厂均始建于1958年，是国家在西南地区最早定点生产高、低压电器，输配电及机电控制设备的专业制造工厂，生产电器产品已有46年的历史，拥有一批技术能力强和经验丰富的技师，在全国的电器产品和开关元器件生产行业有一定的技术实力和竞争力。博森公司目前是专门从事高低压成套开关设备和控制设备、自动化及智能化成套控制设备、低压开关设备及控制设备和汽车摩托车配件设计开发、生产、安装和服务的专业公司，是全国重点企业之一。1.1.2项目背景25中机中联工程有限公司 ××××××项目初步设计机电工业是国民经济的支柱产业，是科学技术物化的基础，是高新技术产业化的载体，是国防建设的基础工业，也是为提高人民生活质量提供消费类机电产品的行业。机电工业具有产业关联度高，需求弹性大，对经济增长带动促进作用强，对国家积累和社会就业贡献大等特点。各工业化国家经济发展的历程表明，没有强大的机电工业，就不可能实现国民经济的工业化、现代化和信息化。重庆是中国第四个直辖市，西部地区最大的工商业中心城市，长江上游的经济中心，也是全国重要的老工业基地和国防工业战略要地之一，其历史形成的不合理工业布局，已严重制约了经济发展。长期以来，重庆机电工业布局较为分散，资源综合利用率和共享性较差，给专业化配套协作和规模化经营造成困难；随着重庆城市建设步伐的加快，主城区范围的扩大，使部分机电企业处于人口稠密区，出现了生产能力不足，用地拥挤、厂房狭窄等问题，生产与商业、生活、环境的矛盾日趋突出，给重庆经济中心城市的产业协调发展和推进全市工业化、城市化、信息化带来严重阻碍。面对人民生活和工矿企业日益增长的电力需求，全国和重庆市都已进入新一轮电力建设高潮，对发电设备和与电力输送配相关的高低压成套电器和开关电器元件需求有较大增长；重庆市结合自身特点和原有工业基础，制定了重点发展汽车、摩托车行业及其相关行业的为首的产业政策，制定了某些优惠措施，鼓励有能力的相关企业在这两个方面加大投入和加快发展速度。25中机中联工程有限公司 ××××××项目初步设计随着市场的拓展，面对良好的发展机遇和企业做大做强所面临的挑战，博森公司原有的生产规模、生产面积、设备和场地等因素已严重制约了企业的发展，而且根据重庆市市政的发展规划，原有的生产用地已被城市规划控制为城市居住及商业用地，不能再进行新的工业性投入和建设，因此必须寻求新的发展空间，以进一步调整布局和扩大规模，为建成具有国际竞争力的企业创造有利条件。为此，博森公司将积极实施异地迁建工程，在重庆市南岸茶园新区内新建厂区，为建成国内一流、具有国际竞争力的新型工业企业打下坚实的基础。1.1.3项目进展情况（简述可研报告、立项批复、方案批复以及到目前为止工程的决策和进展情况等内容）范例：本项目经过了可行性研究和方案设计阶段后，现依据项目方案设计规划审查意见等进行工程项目初步设计。博森公司为本项目的实施早已成立了迁建指挥部，相关的招投标工作现已陆续开展。新厂区场地已进行了地勘和场地初平整。场地在近期土石方、围墙、堡坎和护坡工程陆续进行先期施工后，可初步具备施工条件。厂区外南面道路尚未全部竣工。1.1.4工程地址及场地条件1）工程地址范例：本工程建设地址位于重庆市南岸区茶园新城区茶园工业园区拓展区13-7号地块。重庆市茶园工业园区（重庆市南岸区区域内）25中机中联工程有限公司 ××××××项目初步设计位于重庆市南大门，是重庆市规划的离主城区最近的外围中心组团之一，是重庆市新世纪重点发展的综合新城区。茶园新区处于重庆市都市发达经济圈、渝西经济走廊和三峡库区生态经济区及渝湛高速公路辐射范围经济圈等多层经济圈叠交的中央。2）场地条件范例：本项目建设场地占地约95887m2，外形呈不规则的三角形状。西北面临24m宽的园区主干道，东北面临16m宽的园区次干道，南面接16m宽的园区次干道。东面现有一陡坡带将现状地块划分为两大台地。厂区外南面道路尚未全部竣工。重庆市茶园工业园区对外交通便利，拥有便捷的交通网络。新区处于重庆市一环和二环高速公路的交汇处，位于西南唯一出海通道渝（黔）湛（重庆、贵州、广西、湛江、北海）高速公路茶园立交桥旁，与成渝等几条高速相连，可达川、黔、桂、粤等地。工程所在的工业园区是重庆市重点中小企业试点工业园区，属于主城区外围11个中心组团中最靠近主城区的长生组团，与南坪主城区、重庆国家级经济技术开发区之间有南山风光带隔断，但又有黄明公路和仅有3km长的渝黔高速公路真武山隧道把两地紧密相连，交通便捷，位置优越。茶园工业园区距重庆江北机场32km，距重庆火车站6km，距朝天门港口9km，距九龙坡货运港12km。25中机中联工程有限公司 ××××××项目初步设计园区生态环境优美，通过重庆的绿色屏障一一南山的阻隔，使茶园新区隔绝了主城区的噪声、粉尘、废气的污染，给新区的发展提供了良好的环境。园区基础设施建设速度加快，水、电、气、通讯、排污全部按规划埋地敷设。园区新建的日产1万吨新区水厂已投入使用，从主城区水厂（日产20万吨）至茶园新区的供水主管道已铺设完成，园区负责将供水管网敷设到各用水企业地块的旁边；现有35千伏变电站一座，110千伏变电站两座，园区负责将供电外线送至各工业用电企业的地块边缘；通往茶园新区的天然气主管道安装已完工，日供气量可达10万m3；已建成3万门程控电话中心网络和2座移动通讯基站；宽带网随电信网络同步建设，随时可接至终端用户；穿越茶园新区的中心干道世纪大道已建成投入使用，工业园区主干道建设已部分完工并投入使用，茶园新区工业园区和世纪大道整个雨水和污水主管网已完成。并已建成日处理污水5～8万T污水处理厂，本着环保“三同时”的原则，企业自建生化池和污水处理站，将废水处理达标后排放。园区内的道路、供水、排水、供电、通信、燃气等市政配套设施齐全，完全能满足本工程所需正常生产和我生活的需要，建设场地条件较为理想。1.1.5建设目标和规模1）产品选型和生产纲领（1）产品选型（产品的主要结构特征及主要技术性能指标（列表说明与国内外同类产品主要性能指标对比），说明所选产品的技术选进性及选型合理性、说明所选产品的生产许可证、专利或专有技术，是否符合产业政策，分析产品的市场前景）25中机中联工程有限公司 ××××××项目初步设计以内燃机为例：表1.1-1***机型与国内外同类机型技术性能指标对比表序号生产国家及公司*********1发动机型号*********2型式顶置凸轮、四气门、增压、增压中冷自然吸气直列四缸、四气门增压3缸数4…………4缸径/行程（mm）93/92…………5排量（L）2.56最大输出功率（Kw/r/min）73.5/36007最大扭矩（Nm/r/min）275/22008升功率（kW/L）29.49排放达欧III达欧·I达欧II10噪声（dB（A））10011全负荷最低燃油耗（g/kW·h）22.5（2）生产纲领见下表：表1.1-2产品生产纲领表序号产品名称及型号规格数量（单位）单位产品质量（kg）年生产纲领（台、套、件）基本纲领备品合计数量质量（t）备品率（%）数量质量（t）数量质量（t）1****2****3***25中机中联工程有限公司 ××××××项目初步设计注：产品品种、规格及型号较多时，可列出代表产品的生产纲领，其它产品可按尺寸大小、复杂程度或重量等确定折合系数，折合为代表产品的生产纲领进行计算。2）建设项目总体概况见下表：表1.1-3工程概况表项目名称项目所在地项目业主方建筑性质建筑面积（地上/地下）最大建筑高度（地上/地下）最大建筑层数（地上/地下）建设总用地面积总建筑面积建筑抗震设防分类类别类别建筑场地类别建筑抗震设防烈度主要结构体系是否高切坡（深基坑）是否超限高层电力安装总容量总冷/暖负荷动力负荷最高日用水量最高日污水量概算总造价是否执行绿色建筑标准绿色等级备注3）项目分期建设情况（无分期时省略）本工程共有子项目***个，分*期建设，分期情况见下表：表1.1-4工程项目分期表分期生产纲领项目数（个）用地面积（m2）建筑面积（m2）总图编号一期二期三期说明：*期工程已建成，*期工程正在实施中，本次设计为第*期。25中机中联工程有限公司 ××××××项目初步设计4）建（构）筑物特征及设计要求见下表：表1.1-5建（构）筑物特征及设计要求一览表总图编号项目名称**车间**车间**仓库变配电房食堂倒班楼设计编号010203040506建筑分类厂房厂房仓库厂房公建居住建筑规模建筑面积（㎡）规模（班、人）**人**人建筑基底面积（㎡）层数（层）地上/地下建筑高度（m）消防计算高度（m）最大跨度（m）最大吊车吨位（T）设计使用年限（年）防火分类甲戊丙戊耐火等级地上一级二级二级二级二级二级地下一级一级一级一级一级一级屋面防水等级Ⅱ级Ⅱ级Ⅱ级I级Ⅱ级Ⅱ级地下工程防水等级一级二级二级设计采光等级（级）Ⅱ抗震设防烈度六度六度六度六度六度六度主要结构类型结构安全等级停车泊位（个）1.2设计依据1.2.1主要设计规范和标准（根据项目情况增减）1）《房屋建筑制图统一标准》GB/T50001-2010；2）《机械工业厂房建筑设计规范》GB50681-2011；3）《民用建筑设计通则》GB50352-2005；25中机中联工程有限公司 ××××××项目初步设计4）《办公建筑设计规范》JGJ67-2006；5）《宿舍建筑设计规范》JGJ36-2005；6）《饮食建筑设计规范》JGJ64-89；7）《石油库设计规范》GB50074-2002；8）《锅炉房设计规范》GB50041-2008；9）《压缩空气站设计规范》GB50029-2003；10）《乙炔站设计规范》GB50031-91；11）《氧气站设计规范》GB50177-93；12）《10KV及以下变电所设计规范》GB50053-94；13）《泵站设计规范》GB50265-2010；14）《汽车库建筑设计规范》JGJ100-98；15）《建筑工程设计文件编制深度规定》（2008年版）；16）《重庆市建筑工程初步设计文件编制技术规定》（2014年版）；17）国家和地方与本工程有关的其它现行设计规范、标准、法规和条例。1.2.2工程设计有关文件1）*****委员会，[200*]***5号《关于***工程项目立项的批复》；2）**市人民政府，（201*）***号文，《***工程设计方案的批复》；3）**市规划局，（201*）***字第***号文，《**市建设工程方案设计审查意见通知书》；4）**市规划局***年***月下达的本工程现状规划红线地形图；25中机中联工程有限公司 ××××××项目初步设计5）**市公安局消防局建筑工程消防设计的审核意见书，（201*）第***号文，《关于***工程方案消防设计的审核意见》；6）顾客提供的设计委托书、本阶段的设计要求及各种有关设计的基础资料和双方会商纪要；7）顾客提供的由***单位***年***月编制的《岩土工程勘察报告》；8）有关部门批准并经顾客确认的由***院编制的该工程方案设计文件；9）顾客与我公司签定的《建筑工程设计合同》；10）其它与工程设计有关的文件。1.2.3工程所在地区气象条件和工程地质条件1）气象条件以重庆市为例：重庆气象台装置位置：北纬29031‘；东经106029‘；海拔351.10m。温度：年平均温度18.3℃；极端最高温度44.0℃；极端最低温度－1.8℃。降雨量：历年平均降雨量1081.7mm；最大小时降雨量65mm。最大积雪厚度：3cm。湿度：历年平均相对湿度79％；最热月平均相对湿度76％；最冷月平均相对湿度81.3％。风向：全年主导风向北风；最大风速28.4m/s；冬季风向C频率36％，北向频率15％；夏季风向C频率31％，北向频率10％。历年平均风速2.2m/s。基本风压0.4KN/m2。25中机中联工程有限公司 ××××××项目初步设计常年平均雾日68.3d。常年平均日照对数1259.5h。常年平均雷暴日28.3d。（本地区其它影响本工程的气候、地理特征数据等）2）工程地质及水文条件根据***单位编制的岩土工程勘察报告，本工程场地类别为***类，场地上卓越周期为***s，地貌属***，地基土（岩石）分类***，地基承载力特征值***kpa，常年地下水位***m，变化幅度***m，有（无）侵蚀性。本地区地震基本烈度*度，抗震设防烈度*度。本场地特征地质情况，不良地质情况的表述和其它需说明的内容（如：最大冻土深度、湿陷性黄土的湿陷等级及采取措施、膨胀土、滑坡、断层、喀斯特地貌、破碎带、古墓、古河道等不良地段、高切坡深开挖、高填方等）新建项目有关部门或专业机构做出的建设地区的地质灾害评价报告。1.3设计指导思想及主要原则1.3.1指导思想范例：项目的建设将按照**行业规划的总体思路及发展目标，坚持技术进步与技术创新，以国内、国际市场为导向，以经济效益为中心，按照25中机中联工程有限公司 ××××××项目初步设计“高起点、高标准、高质量、高技术含量”的要求，通过搬迁技改结合企业内部组织结构优化、产品结构和技术结构调整，使企业以必要的增量投入带动存量调整，在保持现有优势的基础上，重点加强企业技术中心的建设和新产品的研发能力、高新技术产品的制造手段和能力。通过改进、研发、吸收和引进世界先进技术等项目的实施，形成自主知识产权、高技术含量、高附加值产品的竞争规模化、系列化生产。将公司建成为国内先进、世界一流，具有较强可持续性发展能力和市场竞争能力的行业领先者。1.3.2主要设计原则范例：1）各专业在符合国家和地区现行有关规范、规定和技术标准的前提下，尽量忠实于原方案设计和满足顾客提出的要求，并完善建设各项配套设施。同时，应针对该项目的特点对方案进一步深化。根据顾客提供的工艺布置和生产规模要求以及产品特点，合理设计物流流程和车间内区域规划，提高车间面积综合利用率，并适当考虑扩展空间。2）充分体现“效率优先、以人为本”的现代设计思想，处理好生产与生活、工艺与建筑、设备与人、人与交通、近期与远期之间的关系。设计总体上统筹考虑工艺、建筑、设备、设施、交通、物流之间的和谐。3）坚持适用、安全、经济、美观的原则，积极采用新技术、新材料、新工艺、新设备，做到技术先进，经济合理，形象美观。4）坚持社会效益、环境效益、经济效益统一的原则，设计应满足有关主管部门和国家法律、法规对规划、用地、抗震、消防、防雷、环保、劳动安全、卫生、绿化、节能等方面的规定，实现可持续性发展的战略要求。25中机中联工程有限公司 ××××××项目初步设计1.4设计范围和内容1.4.1范围根据与顾客签定的《建筑工程设计合同》，本次设计范围为该工程规划道路红线及用地界线范围内按审定方案所确定的厂房工艺、建筑物和总平面初步设计。1.4.2内容工艺、总图及物流（含挡土墙、绿地布置、管道综合）、建筑、结构、给水排水、电气、采暖通风与空气调节，动力、消防、节能、环境保护、职业安全卫生及概算编制等。设计合同以外的内容（如：环境景观绿化、灯饰工程、建筑智能化、二次装修、幕墙工程等），由顾客另行委托有关专业机构设计或咨询，我院给予配合。景观绿化设计本次仅考虑绿地布置。建筑智能化本次设计仅提出系统要求。1.5主要数据和技术经济指标1.5.1总图主要数据见下表：表1.5-1　　　　　总图主要数据表序项目名称单位数据号原有新增规划合计方案批复规划条件1总用地面积m2建筑基底面积m225中机中联工程有限公司 ××××××项目初步设计其中构筑物用地面积m2露天堆场用地面积m2道路广场面积m2绿化面积m2其它用地面积m22总建筑面积m22.1按功能性质划分1）生产用房建筑用房面积m22）配套用房其中办公用房m2宿舍（倒班楼）m2食堂m2公厕m23）车库m24）设备用房m25）其它m22.2地上地下部分划分其中地上建筑面积m2地下建筑面积m23实际容积率1：按规划技术规定总计容建筑面积1：按国土资源部文件计算容积率1：4停车泊位个其中地上个地下个25中机中联工程有限公司 ××××××项目初步设计5建筑密度％其中配套用房占地比例%6绿地总面积m27绿地率％8围墙长度m9挡土墙工程量m10土方工程量挖方m3填方m3注：１、厂房、仓储等列入工业建筑面积类别。２、配套办公、倒班楼（宿舍）、食堂、公厕、独立配电房等列入配套用房，表中各项可根据本项目规划实际要求配施自行增减。３、不属于工业、配套设施、停车库等功能的如架空层、转换层等其他功能列入“其它”功能类栏。1.5.2其它数据及指标见下表：表1.5-2　　　　　其它数据及指标表序号项目名称单位数据备注原有新增规划合计1年产量台（套、件）方案批复**2工艺设备总数台（套）其中金属切削机床台（套）锻压设备台（套）铸造设备台（套）3用电设备安装容量kW4用水量m3/d5空调计算冷负荷kW6空调计算热负荷kW7天然气耗量Nm3/d25中机中联工程有限公司 ××××××项目初步设计8概算总投资万元1.6存在的问题及建议1.6.1对方案批复中所提意见的修改或处理情况。1.6.2提交初步设计审查时还存在的问题。1）工艺方面存在的问题说明本车间设计中由于受客观条件种种限制（如资金来源、车间面积、产品条件等）而尚未解决的主要问题，并提出解决遗留问题的方法及建议。2）总图存在的问题*****。3）建筑存在的问题*****。4）结构存在的问题*****。5）给排水存在的问题*****。6）电气存在的问题*****。7）暖通存在的问题*****。8）动力存在的问题25中机中联工程有限公司 ××××××项目初步设计*****。9）概算存在问题*****。10）其它需解决落实的问题*****批文等。1.6.3建议范例：1）在工程建设过程中应严格执行国家基本建设报批程序，实行工程监理制度，确保工程质量和安全生产，以及符合环境保护要求。2）激烈的市场竞争中，机遇与挑战并存。基于本项目建设期较短，企业应尽快组织专门的班子，积极作好各项实施准备工作，抓住机遇，尽快组织实施。3）企业应利用本次搬迁技改所奠定的良好基础，利用机电工业发展的大好形势，尽快调整产品结构，进一步提高产品的市场份额，形成新的经济增长点。4）企业应尽快筹措资金，实施二期工程，完善工艺设备和公用配套设施，以充分发挥整体搬迁及技术改造的综合效益。建议有关部门给予扶持和帮助，使企业扩大生产能力和提高产品质量，为机电工业的发展作出更大的贡献。2工艺25中机中联工程有限公司 ××××××项目初步设计2.1设计依据及主要原始资料（总说明中已有的略）2.1.1建设单位提供的产品资料和工艺资料，如产品图纸、工艺文件、工时定额、材料消耗定额，与工艺设计有关的技术条件和要求等；2.1.2车间现场原始资料（新建厂略）。如现有的工艺设备明细表（设备清单），现有的车间组成及人员、原有车间的工艺平面布置图、厂房建筑图等；2.1.3本专业采用的现行主要标准、规范和规程：1）***2）***2.1.4与本车间设计有关的协议、文件、技术规定等。2.2车间现状（新建厂略）范例：2.2.1原车间承担的生产任务、生产性质，生产的主要产品，现有的生产能力，工艺水平和工艺特点等。2.2.2原有车间在总图上的位置、予留发展情况、原有厂房的跨度、柱距、结构型式、厂房高度、面积、起重设备吨位、轨顶高等，厂房的可利用程度。2.2.3车间原有各类主要生产设备的数量、精度保持情况，人员分类、数量及技术等级。2.2.4原有车间在环境保护、职业安全卫生、消防、能源利用方面的情况。2.2.5车间的生产协作关系。25中机中联工程有限公司 ××××××项目初步设计2.2.6车间生产存在的主要薄弱环节、影响产品质量、扩大产能方面的主要问题，本次设计应重点解决的问题。2.3车间任务和生产纲领2.3.1车间承担的任务内容和范围2.3.2车间产品特点（如技术要求最高的零、部件名称、精度、形位公差和尺寸公差、表面粗糙度等；最大件、最长件、量重件的名称、质量、外形尺寸等，可列表说明）表2.3-1主要关键零件的名称及技术要求表序号零（部）件名称材料技术要求1×××2×××表2.3-2最大件最重件表序号零（部）件名称长×宽×高mm（或长×直径mm）质量（kg）1×××2×××2.3.3生产纲领（可列表说明）表2.3-3序号产品名称年产纲领（件）年生产纲领（kg）基本备品合计基本备品合计1×××……………………25中机中联工程有限公司 ××××××项目初步设计注1：当产品品种较多时，为了简化设计计算工作可以从所要生产的产品中选择一种或几种作为代表产品，并确定选择的折合系数，其它产品可以按折合系数，折合为代表产品的数量，计算折合生产纲领。注2：涂装、电镀专业等结合其工艺特点制定本专业生产纲领表。2.3.4生产性质根据本车间生产产品的特点，说明本车间属单件、小批生产，还是中批、大批、大量生产性质；2.3.5本车间与其它车间或与外部协作任务与内容2.4工作制度和设计年时基数说明本车间全年工作日数、班制及每班工作时间，列出车间各工段（或生产线）、小组的工作班制、各类设备和工人的设计年时基数。表2.4-1工作制度和设计年时基数表序号名称班制设计年时基数（h）备注设备工人1×××……………………2.5设计原则与指导思想（仅说明与车间设计有关的设计原则，在总说明已列的，这里不再重复阐述，重点说明本次设计，采用新技术、新工艺、新设备、新材料，提高工艺水平和产品质量、提高生产效率和经济效益的情况）25中机中联工程有限公司 ××××××项目初步设计2.5.1本次设计所贯彻的与专业有关的政策、法规、规范等；2.5.2新工艺、新技术、新材料、新设备的选用原则及机械化、自动化程度的确定，项目实施后达到的工艺水平、生产能力；2.5.3车间的物流组织及与相关车间物流的关系；2.5.4说明车间组成情况，新厂房型式的选用原则，原有厂房及设备的利用原则；2.5.5说明考虑今后生产发展工艺调整原则及厂房的今后发展的扩建预留；2.5.6工艺投资重点控制及生产面积控制原则；2.5.7车间之间的专业化协作原则；2.5.8车间工艺设计中贯彻环保、节能原则。2.6主要工艺说明2.6.1主要代表产品（零、部件）的工艺方案、工艺特点、主要工艺难点及解决措施、所选用的主要工艺设备（含检测设备）；2.6.2主要零件的工艺过程，详见过程卡表2.6-1××××工艺过程卡工序号工序名称及内容设备单件定额（台·分）备注1×××…………………………亦可编制工艺流程，必要时画出流程框图。2.6.325中机中联工程有限公司 ××××××项目初步设计说明设计中采用的新材料、新工艺、新设备、新技术、并阐述采用的理由，重大设备选用的优化及多方案技术经济比较论证。2.6.4自动生产线的工艺组成、节拍、传送及控制方式。（注此项也可以与2.6.3合并写出）2.6.5综述本车间通过本次设计达到的工艺水平，并与国内国际同行业工艺水平相比较；2.6.6限额以上单台设备（或仪器）应进行专门的论证设备（仪器）单台价格≥20万美元或150万元人民币为限额以上设备，应进行单独论证。见限额以上单台设备或仪器论证报告表：表2.6-2限额以上单台设备或仪器论证报告表1建设项目单位名称2设备或仪器名称及型号主要技术规格、参数主要用途价格（万美元/台）3选用（或进口）理由4外单位有无同类设备其协作可能性5负荷及效益6其它说明7结论2.7劳动量2.7.1说明劳动量指标确定的依据，确定方法和劳动量水平。25中机中联工程有限公司 ××××××项目初步设计2.7.2列表说明各工段（生产线、小组）劳动量。表2.7-1劳动量汇总表序号名称年生产纲领台（件或t）每台（件或t）产品劳动量（h）全年劳动量（h）备注基本备品合计台时工时台时工时1×××…………2.7.3对所确定的劳动量与国内、国际同类产品劳动量进行比较分析；注：如国际同类产品劳动量收集不到时，只与国内同类产品劳动量比较。2.8设备2.8.1主要生产设备的计算方法及确定原则，根据工艺分析拟定的工艺过程卡，列出主要生产设备负荷率计算表。注：各专业根据本专业工艺特点，编制设备负荷计算表。附表2.8-1：机械加工车间设备负荷计算表。附表2.8-2：装配车间、工作位置、设备及工人计算表。其它各专业如铸造、焊接、冲压、电镀、热处理、涂装等结合各自专业工艺特点，编制本专业设备负荷计算表，这里不一一列举。2.8.2说明按生产线、工段、小组和全车间的实际需要配备的基它生产设备和辅助生产设备情况；2.8.3根据产品的特点（加工零件的质量大小，外形尺寸和精度）选择物流输送方式，起重运输及设备选用情况；25中机中联工程有限公司 ××××××项目初步设计2.8.4列表说明全车间各类设备的数量（含起重运输设备、检测设备及其它辅助设备）；25中机中联工程有限公司 ××××××项目初步设计表2.8-1机械加工车间设备负荷计算表序号零件号零件名称年产件数（件）生产节奏（分）零件净质量（kg）劳动量（台）生产纲领备品%合计单件质量每台质量每台备品每件每台每台备品1××××……………注：根据产品情况，在年产件数一栏，也可增加废品率，由具体设计中确定。表2.8-2装配车间设备及工人计算表序号产品、部件名称工序主要内容劳动量（工时）（h）工人数（人）工作密度全年工作连续时间（h）设备数备注每产品全年计算采用计算采用负荷率1××××………注：其它车间结合专业特点拟制设备负荷计算表。25中机中联工程有限公司 ××××××项目初步设计表2.8-3车间各类设备汇总表序号部门名称主要生产设备（台）辅助生产设备（台）检测设备（台）其它生产设备（台）起重运输设备（台、条）合计（台）其中（台）仪器仪表（台、套）合计其中合计其中合计其中合计其中合计其中原有新增合计其中原有新增原有新增原有新增原有新增原有新增原有新增1生产部门1.1××………………合计2辅助生产部门2.1××………………合计总计注1：自动线内的设备按台数计；注2：如新建厂上表可简化，都为新增设备。27机中联工程有限公司 ××××××项目初步设计表2.8-4设备明细表***车间：车间平面图号：第页共页序号平面图编号工厂原编号设备名称及型号主要技术规格制造者设备（台）动力（kW）设备价格（万元）备注合计新增原有每台合计单价合计1主要生产设备1.1×××××××××………………小计2辅助生产设备2.1×××××××××………………小计3起重运输设备3.1×××××××××………………小计合计设计负责人：日期：校对：日期：制表：日期：27机中联工程有限公司 ××××××项目初步设计2.8.5对车间采用的关键、重大、精密设备、NC及CNC设备情况、技术进步情况应做简要说明。2.8.6车间所采用的各类设备按生产线（工段或小组）详细记入《设备明细表》中。在设备明细表中，凡以套为单位的设备，应写明配套的主要内容，流水生产线、自动线或柔性制造系统应将其主要单机一并列出。2.9人员2.9.1说明确定车间各类人员的计算原则；2.9.2列出车间人员汇总表表2.9-1车间人员汇总表序号名称人员（人）备注合计1班2班3班1生产工人2辅助工人占生产工人数量的%工人合计3工程技术人员占工人数量的%4管理人员占工人数量的%5服务人员占工人数量的%车间工作人员总计其中女性人其中：新增人员6检验人员不属车间人员编制2.10车间组成、面积及工艺平面布置图2.10.1说明车间生产部门、辅助部门的组成原则；2.10.2列表说明车间各生产线（工段或小组）划分、组成及面积；170中机中联工程有限公司 ××××××项目初步设计表2.10-1车间组成和面积表序号名称面积（m2）备注合计新建原有1生产部门1.1××××……………小计2辅助部门2.1××××……………小计3生活及办公4预留总计2.10.3对于改、扩建车间应说明原有厂房的利用和改建、接建情况；2.10.4若本车间规定有发展项目和分期建设时，则应说明考虑发展的措施。2.10.5应说明新建或改、扩建车间的厂房结构、跨度、柱距、车间长度、宽度、高度（轨高或屋架下弦高度）及起重能力等。2.10.6对空调（净化）间应列表说明表2.10-2空调（净化）间要求表序号部门名称净化等级面积（m2）空调参数备注温度（℃）相对湿度（%）1××××……………合计170中机中联工程有限公司 ××××××项目初步设计2.10.7工艺平面布置图、剖面图1）工艺平面布置图的标题栏和会签栏、图纸幅面按机械工业第三设计研究院Q/CTDIJ01-2003“图纸幅面规格、标题栏、明细表”标准的有关规定执行。2）工艺平面布置图、剖面图、指北针、图例、说明等在整个图幅内合理布局，做到表达清晰、美观、布局工整；3）工艺平面布置图（1）车间建筑物的柱距、跨度、总长度、总宽度、门的宽度及高度尺寸（应保证大型设备进入和便于物料运输），建筑物的墙、窗、楼梯、电梯、伸缩缝、标高、轴线编号等，标明原有、新建建构筑物。（2）工艺设备（包括非标设备及各种台、架、柜）的外形、位置和编号，并应画出工人操作位置，标明原有、新增工艺设备和予留工艺设备。（3）起重设备的结构（单、双梁、悬挂）、起重量、轨距、轨顶高、驾驶室、轨道范围及上下梯位置，起重机检修段和修理起吊位置、起重量，平板运输车轨道、手动或机动辊道、单轨吊、平衡吊、悬臂吊、悬链、其它机械化运输装置等。（4）公用动力（水、蒸汽、压缩空气、油、燃气等）的供应点、排水点、电源插座、通风、空调、净化空调、防火、防爆点等示意位置。（5）平面区域划分（生产部分、辅助部分、办公生活部分、堆放场地、毛坯及成品存放地、车间通道、预留面积等），各部分的位置与名称；车间局部隔断、隔断高度或封顶隔断等，隔断的型式及使用的材料。（6）170中机中联工程有限公司 ××××××项目初步设计大型或特殊设备基础、烟道平台、烟囱、地坑、地沟及各种工艺特构的位置和尺寸。（7）图中说明：新建、扩建或原有车间的地面或楼板的负荷要求；防渗漏、防酸碱、防腐蚀、防冲击等特殊要求：温度、湿度控制要求；供电、照明、火灾危险性类别、消防等的特殊要求；有关车间今后发展时接长或接跨的说明等。（8）当联合厂房分车间绘制工艺平面布置图时，应在图面上绘制联合厂房区划图。4）剖面图（1）最高设备外形及标高。（2）示意绘出墙、柱、层架、天窗、编出轴线编号、跨度、多层厂房各层标高、技术夹层标高等。（3）桥式、梁式起重机的轨顶高，悬挂起重机的轨底高，屋架下弦、平台、室内外地坪标高等。（4）剖面图可与工艺平面布置图合并绘制，合理布局。2.11车间环境要求根据工艺及设备、仪器使用时对工作环境的要求，阐明通风、温度、湿度、净化等级、防震、防尘、防噪声、防电磁干扰、防静电、防滑、防腐蚀等方面的具体要求。注：如无特殊要求，此节可不单独写。但对于三座标测量机房、精密机床间、计量室、理化试验室、总装车间、涂装车间等必须明确阐述。2.12材料消耗和物料运输170中机中联工程有限公司 ××××××项目初步设计2.12.1主要原材料和辅助材料的消耗量（列表说明）表2.12-1主要原材料和辅助材料消耗量表序号材料名称年消耗量（t）备注1主要原材料1.1××××1.21.3合计2辅助材料2.1××××2.22.3合计2.12.2运入、运出本车间物料的名称及运输量（列表说明）表2.12-2运入、运出本车间物料的名称及运输量表序号名称单位运输量备注1运入1.1××××1.21.3合计2运出2.1××××2.22.3小计合计170中机中联工程有限公司 ××××××项目初步设计2.12.3车间内部及各工序之间的物料搬运方法，主要运输设备（如起重机、平衡吊、单轨吊、悬链、龙门机械手、机械人、轨道输送车、辊道等）的选用（由工艺专业完成），车间之间及厂区内部的运输系统的协调和设备的配置，由工艺专业提出运输量，贮运专业进行协调和配置设备。2.13环境保护（详见环保专篇）2.14职业安全卫生（详见专篇）2.15节能（详见专篇）2.16工艺投资概算及主要数据和技术经济指标2.16.1工艺投资概算见下表：表2.16-1工艺投资概算表序号项目名称国内设备国外设备合计备注金额费率（%）人民币（万元）费率（%）人民币（万元）外币（万美元））1利用原有设备原值2新增投资新增设备设备原价设备运杂费设备安装费设备拆迁费170中机中联工程有限公司 ××××××项目初步设计利用原有设备二次费用设备安装费新增投资合计3工艺总投资34设备基础费新增设备基础不计入工艺投资费中利用原有设备基础小计注1：工具器具费、模具费及生产用家具费由经济专业统一考虑但如果是新建厂或新建车间，此部分投资较大，工艺专业与经济专业协调，如经济专业同意将此部分费用计入工艺总投资则在投资概算表中应增加此部分费用。注2：设备基础费，由工艺设计人员与土建专业共同协商后，计入土建工程费用之中。注3：费用圆整到100元（100美元）2.16.2主要数据和技术经济指标见下表：表2.16-2主要数据及技术经济指标表序号名称单位数据备注1主要数据1.1年产量台（套、件）t1.2年总劳动量台时h工时h1.3设备总数台其中：主要生产设备台其中新增主要生产设备台1.4车间总面积m2其中：生产面积m2其中新增车间面积m21.5人员总数人其中：工人人生产工人人其中新增人员总数人170中机中联工程有限公司 ××××××项目初步设计1.6电力安装容量kWkVA1.7综合能耗t标煤1.8工艺总投资万元含外汇：××万美元其中新增工艺投资万元含外汇：××万美元2主要指标2.1每一工人年产量台（套、件）t2.2每一生产工人年产量台（套、件）t2.3每台主要生产设备年产量台（套、件）t2.4每平方米车间面积年产量台（套、件）t2.5每平方米车间生产面积年产量台（套、件）t2.6每台主要生产设备占车间生产面积m22.7每台（套、件）产品劳动量台时h工时h2.8主要生产设备的平均负荷率%2.9每台（套、件）产品占工艺总投资万元每台（平方米）产品占工艺总投资万元2.10每（（套、件）产品综合能耗量t标煤每吨（平方米）产品综合能耗量t标煤2.11每台（套、件）产品综合能耗量t标煤每吨（平方米）产品综合能耗量t标煤3总图及物流3.1设计依据3.1.1主要设计规范和标准170中机中联工程有限公司 ××××××项目初步设计1）《总图制图标准》GB/T50103-2010；2）《机械工厂总平面及运输设计规范》JBJ9-96；3）《工业企业总平面设计规范》GB50187-12；4）《建筑边坡工程技术规范》GB40330-2013；5）《厂矿道路设计规范》GBJ22-87；6）《建筑设计防火规范》GB50016-2014；7）《全国民用建筑工程设计技术措施》规划.建筑.景观2009年版；8）《重庆市坡地高层民用建筑设计防火规范》DB50/5031-2004；9《重庆市城市规划管理技术规定》；10）《重庆市都市区城市建设项目配套绿地管理技术规定（试行）》。3.1.2总说明中有关政府部门的方案设计批文；3.1.3经有关部门批准我公司编制的该项目方案设计文件；3.1.4由建筑、结构、给水排水、电气、暖通和动力等各专业提供的设计资料；3.1.5《民用建筑工程总平面初步设计深度图样》05J804；3.1.6顾客提供的本专业初步设计阶段的设计要求。3.2场地概况3.2.1工厂位置和区域情况（简述厂区所在地的地区名称（市、区或县，地理位置，四周环境，四邻关系，距市（镇）中心距离；交通状况如距高速公路、市政公路、机场、海运、河运码头、铁路货运站的距离，以及沿途公路、桥梁的载重能力，当地能源水、电、蒸汽、燃气等供应情况，170中机中联工程有限公司 ××××××项目初步设计以及四邻原有和规划的重要建筑与构筑物，当地公共服务设施如商场、学校、生活设施等可利用情况）3.2.2地形地貌（如山丘，水域的位置、流向、水深，最高最低标高、总坡向、最大坡度和一般坡度等）范例：用地为典型的浅丘地貌，起伏变化较大，南北长约900m，最宽处约400m。用地范围极不规整，除了东面临规划的城市主干这一侧较为整齐外，其余三面均极不规则。在对用地现状进行踏勘时，发现用地呈Y状，冲沟的右侧一支现已被建设用地所填埋，几乎形成了用地东侧的土石方平衡，使得用地现状与原始地形图已经产生了较大的变化。3.2.3场地现状（描述场地内原有建构筑物，需要保留的建构筑物、名木、古迹等）场地内建构筑物拆除及场地变化情况）3.2.4自然因数（如地震、湿陷性或胀缩性土、地裂缝、喀斯特地质、岩溶、滑坡、洪水、以及其它地质、气象灾害情况）3.3总平面布置3.3.1功能布局（说明如何因地制宜，根据工艺、地形、地质、日照、通风、防火、卫生、交通物流、节能以及环境保护等要求布置建筑物，使其满足功能、城市规划要求及技术经济合理性）范例：根据工艺和物流分析170中机中联工程有限公司 ××××××项目初步设计并结合四周环境分析，将厂区分为办公、生产、生活三大功能板块。这三大板块天然地座落在厂区地块高、中、低的三大台地上，通过交通整合将三大板块有机地联系起来，使整个总平面布局紧凑，活泼。同时考虑到场地内的自然高差大这一因素，结合工业生产的特点，又将生产区又划分为两小台地，在各自的台地上组织生产活动。总体布置满足工艺、地形、地质、日照、通风、消防、交通、节能及环境保护等要求，体现了安全、适用、经济、美观、先进、发展和灵活的设计理念。3.3.2建筑物布置（说明建筑群体布局、不同空间设计、功能分区、远近期结合意图，发展用地的考虑）范例：办公区新建科技楼一栋；生产区新建电器件联合厂房、汽摩件联合厂房、涂装厂房各一栋，规划厂房三栋，辅助动力用房有锅炉房、变配电所、库房、抛丸机房；生活区新建食堂倒班楼一栋，规划倒班楼一栋；厂区人流、物流的组织分流明确，办公区、生产区、生活区均设置有独立的出入口与城市道路相连；3.3.3建筑间距范例：1）日照间距：园区内各建筑物之间的间距均满足《**市规划管理技术规定》。2）防火间距：园区内各建筑物之间的间距均满足《建筑设计防火规范》或《高层建筑设计防火规范》的要求。170中机中联工程有限公司 ××××××项目初步设计3.4竖向布置3.4.1竖向设计依据（如根据城市道路和管道的标高、地形、排水、洪水位、土方平衡等的情况）范例：厂区排水方式以路面排水为主。雨水由东向西排出场区。设计中将场地进行平整，使场地略高于城市道路，并使建筑有良好的视觉形象，同时为场地内雨水、污水排放提供了便利条件，场地平整设计后最大高差为***m，道路最大纵坡为***%，最小纵坡为***%，室外场地的连接方式采用平坡式与台阶式相结合。中间冲沟部分与周边地形高差较大，设计标高比原始标高提升较多。但通过设置地下车库来减少填方量，以道路的绕行来减少挖方量。3.4.2竖向布置方式（平坡式或台阶式，地表雨水的排除方式等；如采用明沟系统，还应阐述其排放地点的地形与高程情况）范例：该场地地形复杂，高差较大，竖向布置采用台阶式布置，以结合地形，满足总体布局，不搞高切坡为原则。场地竖向设计标高考虑与城市道路标高协调一致，地以台地结合自然地形，减少土石工程量投资等因素来确定各组团的室内外标高。每个组团基本采用同一标高。室内地评标高定在***m～***m之间。小区内最大挖方高度为***部***m，最大填方深度为***部***m。3.4.3土石方工程（说明土方工程的最大填方高度、挖方深度、土方平衡、缺土或余土的处理，挡土墙的设置及其结构材料等）170中机中联工程有限公司 ××××××项目初步设计表3.4-1土方工程量表序号名称工程量（m3）备注挖方填方1场地平整2建、构筑物及设备基础3铁路路基4道路路基5管道填挖沟小计6松土量（松土系数×挖方量）合计7平衡结果（余土和缺土）3.5交通组织及道路系统3.5.1交通组织范例：厂区外部实现人车分流可提高厂区的舒适与安全。在*期主入口设置于***路上，主要供人员进出，出入安全，次入口设置于***路上，主要供车辆出入，方便直接。*期的人员出入口设置于***路上，车行入口借用*期车行入口，从厂区南面道路直接进入车库。厂区内部以***两条道路为主线，以消防通道联系各建筑物并满足车辆进出和消防扑救的要求。在***期场地的入口处和***期用地的北面，设置了可停***辆车的室外停车场。地下车库的出入口分别位于部，停车位***辆。3.5.2道路系统范例：170中机中联工程有限公司 ××××××项目初步设计道路系统垂直网状结构。道路为城市型双坡立道牙混凝土路面，砼面层22cm厚，手摆片石30cm厚，粗砂找平层5cm厚，路基夯实。主要道路宽度为7m，生活区道路宽度为6m，建筑物室内外地坪高差为0.15~0.45m，车间引道及入户道路宽度与大门及楼梯间相适应。建筑物四周均设留可供消防车通过空间，并设相应停车场与其配套，以满足规划，消防和运输的要求。3.6物流3.6.1全年运输量，包括运进、运出及厂内运输量见下表：表3.6-1工厂全年运输量表序号项目名称年运输量及设备备注运输量（t）运距（km）汽车叉车其它1厂外运入1.1××××1.2小计2厂内运出2.1××××2.2小计3厂内运输3.1车间之间3.2××××3.3小计合计3.6.2工厂内外运输方式，最大（最重）零件的外形尺寸、质量、数量及装卸方式；170中机中联工程有限公司 ××××××项目初步设计3.6.3运输方式的确定及设备选择根据物料（产品）特征及对外运输条件确定工厂运输方式，与物流配送中心或城市运输部门协作情况，成品及重大件运输装卸方法，厂内运输方式及装卸方法，采用的设备、设施、器具以及机械化程度等；3.6.4铁路运输（如有铁路专用线的，应说明铁路的布置及接轨情况，专用线的长度，车辆交接地点及手续，编组站的数据。厂内铁路布置情况，技术条件、通讯信号及调度设备设施、安全防护等。机车、车辆、装卸设备设施的计算与选用）3.6.5无轨运输（按厂内外生产及生活用车分别说明运输设备的计算、车型和数量的确定，装卸设备的选用及数量，并说明原有设备利用情况）3.6.6水路运输（如有水路运输条件的，应说明码头的位置，专用码头的型式、长度、起重及运输设备的配置，码头至厂区专用公路的配置等）3.6.7其它运输（说明选用该种运输方式的条件、优越程度、设备设施的计算，设备选型及数量的确定）3.6.8仓库1）全厂性仓库的组成、任务、服务对象、面积、储存物料的名称及数量、特性及火灾危险性类别见下表：表3.6-2全厂性仓库组成表总图编号仓库名称贮存主要物料名称年入库量（t）贮存周期（天）贮存方式面积（m2）屋架下弦标高（m）起重设备（t）火灾危险性类别备注室内室外170中机中联工程有限公司 ××××××项目初步设计①***②合计2）物料保管储存方式，装卸及搬运方法，机械化、自动化程度、运输、装卸、搬运、储存设备的选择；3）易燃、易爆、可燃和有尘、毒、腐蚀性物品仓库的防火、防爆、通风、除尘的要求及采取的措施；4）仓库面积的计算按物料特性及仓库类别分别采取单位面积荷重法、单位面积存放数量法、概略指标计算面积法，确定库房面积。（1）单位面积荷重法：一般用于金材库、炉料库等；（2）单位面积存放数量法：一般用于外协件库、成品库及配套件库等；（3）概略指标法：根据同类工厂的仓库面积进行统计分析，得出概略指标，一般用于劳保用品库、工具库、机修配件库等。（4）高货架库仓库面积计算，除按上述计算法计算外，尚应列出高货架仓库面积计算表进行高架仓库面积计算。表3.6-3高货架仓库仓库面积计算表序号物料名称年入库量（t）贮存量贮存方式平均每个货位荷重（t）货位总数货位与巷道占地面积（m2）辅助面积（m2）采用面积（m2）备注（d）（t）170中机中联工程有限公司 ××××××项目初步设计1××××………3.7景观及绿化3.7.1景观及绿化布置范例：1）该场地为***用地，现已无任何有保留价值的植被。因此本工程的环境景观与绿化设计将完全根据厂区总体布局及竖向进行统一设计。2）绿化设计以绿色植物为主，布置采取点、线面相结合的完整绿化系统。植物配置适应气候特点和居住环境要求，形成良好的植物群落。点的绿化集中在***（如厂前区广场、倒班楼和厂房入口）。线的绿化主要是沿道路及堤岸（有水面时）两旁种植行道树和绿篱，行道树选用冠大、浓荫、常绿、防尘、生长快的乔木。面的绿化为建筑物之间的集中绿地区，以草坪和灌木为主。3）景观设计采用现代自由式的设计手法，在入口处均设置入口广场，采用中心景观轴线，或随交通线路自由布置。厂区主要出入口、视线通廊区、厂前区广场、倒班楼和厂房入口为景观布置重点，通过小品、铺地、室外灯饰、绿化等景观形成良好的工作场所。厂区环境设施应起到点缀和强化景观效果的作用，同时应具有功能性。建筑小品等硬质景观设计突出观赏性和趣味性，体量和尺度适宜，宜少而精；标志设计简洁醒目；照明设计应营造安静的工作气氛。厂170中机中联工程有限公司 ××××××项目初步设计区水景结合本地气候特点和水源情况，适当确定水体面积、深度和形状，采用多种手法创造以水体为中心的动态和静态景观。3.7.2项目配套绿地的面积计算标准1）配套绿地面积：距多层及以下建构筑物外墙1m起算，距高层建筑物外墙1.5m起算。如建筑物底层架空的内部绿化与外部绿地联为一体的自架空底层建筑物外墙基起算绿地面积。2）建设用地内集中（公共）绿地中的游憩道路、园林景观构筑物用地、硬质铺装（含植草砖铺地）、组织景观的水体（含用地内可保留的池塘）等计入配套绿地面积。其中人工景观水体面积不大于配套绿地面积的10%；绿化种植面积（含景观水体）面积不小于集中（公共）绿地面积的80%，小于80%的按实际绿化种植面积计算。3）硬质铺地、室外停车场内种植的乔木，采用树阵方式集中种植的、单株胸径大于10cm、株（行）距3~4m、绿化覆盖总面积大于100m2的按树冠实际覆盖面积70％计入绿地面积；其余的按1.5m2/株计入绿地面积。4）建设用地范围内项目内部道路的行道树按1.5m2/株计入绿地面积。3.7.3景观及绿化技术指标见下表：表3.7-1景观及绿化技术指标表序号名称单位指标占比备注1建设用地总面积㎡100%已扣除规划绿地面积2配套绿地总面积㎡100%其中实地绿地面积㎡人工景观水体面积㎡内部道路行道树绿地面积（按1.5㎡/株）㎡**株170中机中联工程有限公司 ××××××项目初步设计种植乔木的室外停车场（按种植槽或乔木实际覆盖面积70%计人）绿地面积㎡地下架空平台绿地（折算后）面积㎡应注明折算前面积、覆土深度及折算系数屋顶绿化（折算后）面积㎡3绿地率%4集中（公共）绿地面积合计面积㎡人均面积㎡/人占建设用地面积比例%3.8总图消防（详见消防专篇10.4）3.9场地无障碍设计本工程场地无障碍设计范围及措施见下表：表3.9-1场地无障碍设计范围及措施表（根据项目情况填写）场地类别实施范围实施部位设计要求执行情况备注居住区居住区路、小区路、组团路、宅间小路的人行道路口、出入口及人行横道两端必须设置缘石坡道人行横道宽度应满足轮椅通行需求人行横道安全岛形式英方便乘轮椅者使用设台阶处应同时设置轮椅坡道休息座椅应设置轮椅停留空间居住绿地主要出入口应为无障碍出入口170中机中联工程有限公司 ××××××项目初步设计基地地坪坡度不大于5%的居住区的居住绿地应满足无障碍要求，地坪坡度大于5%的居住区，应至少设一个满足无障碍需求的居住绿地游步道应为无障碍通道休憩设施设置高于0.45m的台阶时，应同时设轮椅坡道儿童游乐场、休闲广场、健身运动场林下铺装活动场地时，以种植乔木为主、林下净空不得低于2.2m；儿童活动场地周围不宜种植遮挡视线的树木，不宜选用硬质叶片的丛生植物配套公共设施停车场设置不少于总停车位0.5%的无障碍机动车停车位宜靠近出入口设置公共建筑无障碍设计范围内的公共建筑的建筑基地车行道与人行通道有高差处在人行通道的路口及人行横道的两端应设石缘坡道主要人行通道有高差和台阶处设置轮椅坡道或无障碍电梯停车场应按规范要求设置无障碍停车位3.10场地安全范例：170中机中联工程有限公司 ××××××项目初步设计1）根据地质评估报告无地质灾害，场地及周围地区处于城市郊区地带，地质稳定，未发现不良地质构造和大量地下水存在，场地不是禁建区和慎建区，对建筑物及环境不构成影响。根据总体设计无高切坡和深开挖。2）上游夏季有雨水过境，已设置排洪沟*条，穿过空地引往下游。3）基地周边无存在安全隐患的加油加气站等。4）小区外部实现人车分流可提高小区的舒适与安全。在*期主入口设置于***路上，主要供人员进出，出入安全，次入口设置于***路上，主要供车辆出入，方便直接。人员出入口设置于***路上。5）其它安全设计要求及措施见下表：表3.10-1总平面安全设计要求及措施表（根据项目情况填写）设计内容设计要求及措施备注（执行情况）建筑与架空电力线的距离建筑与架空电力线边导线间的最小水平距离：1KV至10KV的，不小于5m；35KV至110KV的，不小于10m；220KV的，不小于15m；500KV的，不小于30m；超过500KV的，需专题论证山地建筑防洪防滑坡山地建筑应视山坡态势，坡度、土质、稳定等因素，采取护坡、挡土墙等防火措施，同时按当地洪水量确定截洪排洪措施挡土墙挡土墙高度超过6m时宜退台处理；高度大于2m的挡土墙（或护坡）与建筑间的水平距离不应小于3m；相邻台地高差大于1.5m时，挡土墙（或坡度大于1:2的护坡）顶应加设安全防护设施；图纸护坡的坡比值不应大于1:2）水景170中机中联工程有限公司 ××××××项目初步设计水池设于坡道下方时与坡道应至少有3m的缓坡段；池水深度大于0.4m时，应设围护设施；喷泉喷嘴离岸边的安全距离应≥1m泳池水池边沿应设“贴砖扶手”；泳池排水口应设防护栏；儿童戏水池深度应≤0.3m，池底宜粗糙防滑场地场地地坪高差>0.9m（人流活动频繁处，地面高差>0.4m）时应设安全防护措施；公共场所的台阶>5级时应设置栏杆；人流密集场所的台阶高度>0.6m且侧面临空时，悬空部位边缘应设挡边，公共活动场所不得设置带尖刺的栏杆和围墙地面所有路面和硬铺地面，均应采用粗糙防滑材料或做防滑处理，不得设一步台阶（可做成斜坡）小品人员活动场所，高度2m以下范围内不得有尖锐小品或构筑物绿化坡度>30%且坡长>5m的斜坡游憩草地，斜坡前方5m内。禁种有刺的植物；学校托幼与宅旁绿地等严禁种植有毒、有刺、对皮肤过敏、飞絮、落果恶臭等对人和环境有不良影响的植物游戏设施游戏场地应铺设松土、软性塑胶地面或草坪；与机动车道距小于10m时，应假设维护设施车行道路基地机动车道与才城市道路车型道相接，最大纵坡值≥8%时，车速限定在20~30km/h；人车为分流的小区内车型道路，车速宜限定在5km/h室外停车位不宜紧邻建筑物外窗、阳台、外廊及开敞楼梯平台等位置设置170中机中联工程有限公司 ××××××项目初步设计3.11管线综合布置3.11.1概况范例：1）管线综合布置设计根据建设方提供的现状规划红线图进行。设计的管线共有六种，分别是：给水消防管线、雨水管线、污水管线、天然气管线、电力管线（包括路灯照明）、弱电管线（包括电话、有线电视、消防报警、监控和宽带）。前四种管线又分为两类：线（包括给水消防管线、天然气管线）；另一类为重力流管线（有雨水管线和污水管线）。2）厂区综合管线布置应结合建筑、用户使用点情况采用沿道路布置的方式，各类管线在厂区内室外部分均采用埋地敷设方式。3）厂区西侧、南侧有各类市政管线可供本厂区接口。3.11.2新建管线与市政管线的关系1）厂区水源为自来水，其西侧和西南侧道路上现有DN500的市政给水干管，接口点水压为0.5Mpa（相对压力）。从市政给水干管上接DN200一条和DN150一条的给水引入管进入厂区，作为本厂区的消防给水和生活给水等用水水源。2）本工程采取雨污分流制排水，污水收集后分别接入生化池或市政排水检查井。3）厂区10KV电源从一期已建开闭所引入。220V~380V电源线从一期公用、专用变电所引入。4）170中机中联工程有限公司 ××××××项目初步设计厂区闭路电视、电话、宽带线路由市政弱电管线引入设在地下车库的弱电机房。5）厂区内天然气采用中压管线供气方式。天然气由一期天然气管线引入，经厂区天然气管道送至各车间。3.11.3管线耗量指标见下表：表3.11-1管线耗量指标表序号名称单位指标备注方案初设1用电设备安装总容量kW其中1#变电站kW设在***位置2#变电站kW设在***位置2日用水量m3/d3日排水量m3/d生化池在***位置4天然气日耗量Nm3/d5蒸汽日耗量m3/d3.12绿色建筑节地及室外环境3.12.1应说明项目的选址、规划、保护区的情况和场地的安全性、污染源及治理措施；3.12.2应说明场地的生态修复及表层土的利用措施，以及对需改造的场地制定生态治理的方案；3.12.3应说明场地交通及周边资源可利用情况，包括公共交通、停车设施设计与管理、公共服务设施、建筑公共空间利用等；3.12.4应说明地下空间合理开发利用的方案；3.12.5应说明既有建筑利用的情况。170中机中联工程有限公司 ××××××项目初步设计3.12.6应说明场地环境噪声情况以及相应的防噪措施。3.12.7应说明场地景观设计中缓解城市热岛效应的措施；建筑绿地设计的植物配置与绿化方式、绿地公共属性、透水铺装；场地雨水径流控制措施等。3.12.8场地规划选址应避开危险地段（如洪水、泥石流、抗震危险地段），对不利地段（如滑坡、抗震不利地段）应提出保证措施。3.12.9总平面图中应准确表达建筑物的朝向及建筑外轮廓线，标明设计建筑物所在地的风玫瑰图。3.12.10表达建筑用地面积、建筑面积（地上、地下面积）、建筑容积率、建筑密度、绿地率等经济指标参数。3.13总图主要数据详见表1.5-1。4建筑4.1设计依据4.1.1规划和消防部门的方案设计批文；4.1.2经有关部门批准的我院编制的该项目方案设计文件；4.1.3由工艺、总图、结构、给水排水、电气、暖通和动力等各专业提供的设计资料；4.1.4本专业现行的国家和地方有关规范、条例、规定和标准：1）总说明中已列举的有关规范；170中机中联工程有限公司 ××××××项目初步设计2）《建筑制图标准》GB/T50104-2010；3）《机械工业厂房建筑设计规范》GB50681-2011；4）《建筑设计防火规范》GB50016-2006；5）《汽车库、修车库、停车场设计防火规范》GB50067-97；6）《无障碍设计规范》GB50763-2012；7）《屋面工程技术规范》GB50345-2012；8）《地下工程防水技术规范》GB50108-2008；9）《建筑地面设计规范》GB50037-13；10）《建筑采光设计标准》GB50033-2013；11）《建筑工程建筑面积计算规范》GB/T50353-2013；12）《全国民用建筑工程设计技术措施》规划.建筑.景观2009年版；13）《工业企业设计卫生标准》GBZ1-2002；14）与本工程有关的其它国家和地方现行规范、规定和标准（全部列出）。4.1.5顾客提供的本专业初步设计阶段的设计要求。4.2主要建筑物4.2.1根据主导工种所提资料，生产工艺与使用功能要求的本工程各子项建筑特征详见表1.1-5。4.2.2建筑物项目室内环境特征见下表：表4.2-1建筑项目室内环境特征表室内环境指标设计值房间所在楼栋及部位（套型）是否满足规范要求备注170中机中联工程有限公司 ××××××项目初步设计房间最小窗地面积比房间最小采光系数（％）房间最大噪声级（昼间／夜间）（ｄＢ）起居室（厅）最大噪声级（ｄＢ）最小自然通风开口面积与楼（地）面积比（％）注：１．上表需反映的是整个项目所有房间中单项指标最不利的某个房间的情况。2.上表中的各个单项最不利指标可能反映的是不同楼栋、不同套型的不同房间。4.2.3使用功能和工艺要求1）厂房和仓库范例：（1）厂房由汽摩件联合厂房、电器件联合厂房、涂装厂房组成（根据工艺生产的特点，涂装厂房从工艺生产中独立出来），各厂房平面形式均为矩形。（2）汽摩件联合厂房为单层轻屋面钢结构厂房，短边5跨共90m，长边为120m，其中轴线M-P设置5吨双梁起重机；厂房内分别为、焊接、机加工、总装等车间。东面局部二层辅房，布置卫生间、车间办公、会议等功能房间。（3）电器件联合厂房为二层混凝土框架结构厂房，短边4跨共36m，长边为117.1m，分别为机加工、总装车间。南面布置空压机房、高压配电房、三坐标测量机房、***等功能用房。（4）涂装厂房为27m跨混凝土排架结构的单层厂房，短边为27m170中机中联工程有限公司 ××××××项目初步设计，长边为120.1m。（5）抛丸机房地上1层，矩形平面，柱网为6m×8m，短边为**m，长边为**m。（6）库房地上1层，矩形平面，柱网为30m×6m，短边为**m，长边为**m。（7）锅炉房地上1层，矩形平面，柱网为10m×4.5m。（8）污水处理站房地下和地上各一层，短边为**m，长边为**m。2）食堂及倒班楼该项目为地上*层的**结构建筑，平面采用*式布局。一层使用功能为食堂，设有满足**就餐的大餐厅和*个小餐厅（雅间），以及厨房、库房、更衣、洗手间等配套设施。二~*层为倒班用的带卫生间和阳台的标准寝室，共有**间，每间**床。在一层设有管理间；*层设有活动室。倒班楼设*个安全出入口；每层设*个疏散出口。设*部楼梯（均通向屋顶）。食堂部分地上一层，餐厅、厨房分别设**个安全出入口。食堂层高**m；倒班楼层高**m；建筑高度**m；消防计算高度**m。3）**办公楼该办公楼为地上*层的**结构建筑，平面采用*式布局。一层使用功能为**，一层设置三个对外出入口；二至四层类为各类管理办公用房；五层为高层管理办公；六层是大会议室和活动室；设2部楼梯和2部电梯通向顶层，其中一部楼梯直通屋顶，满足疏散要求。一层层高**m；二~五层层高**m；六层会议室层高**m；建筑高度**m；消防计算高度**m。170中机中联工程有限公司 ××××××项目初步设计4.3交通组织及物流范例：汽摩件联合厂房、电器件联合厂房、涂装厂房出入口位置及总体布局充分考虑了工艺流程的衔接与人物分流的使用要求。4.3.1与厂区的联系范例：园区生产入口位于厂区中部，三大车间的生产入口正对园区生产入口，物流短捷、便利。厂房内部辅房位于园区中央，与科技楼及倒班楼的距离适中，便于生产管理和人流交通组织。原料由生产入口进入园区，在汽摩件联合厂房卸货平台处下料，经初步加工，一部分原料进入涂装厂房进行进下步处理；另外一部分进入电器件联合厂房进行深加工，然后再进入涂装车间内进行喷涂处理；最后涂装厂房内的加工完毕的胚件返回各自厂房内进行最后的成品组装，产品存放入库，由厂房内辅助库房运送出园区。整个工艺流程衔接合理，科学，最大程度地节省了人力、物力，充分体现了园区建筑与工艺流程紧密结合的布局理念。汽摩件联合厂房、电器件联合厂房、长边设置三个出入口，涂装厂房长边设置两个出入口，汽摩件联合厂房短边设置三个出入口，电器件联合厂房和涂装厂房短边设置一个出入口。餐厅设对外出口*个，厨房一个。宿舍设主入口一个，次入口一个。办公楼设主入口一个，次入口一个。170中机中联工程有限公司 ××××××项目初步设计4.3.2室内交通及物流范例：车间辅房设楼梯*部。宿舍设楼梯*部。办公楼设楼梯*部，电梯*部。竖向交通设置见下表：表4.3-1项目竖向交通设施一览表项目名称**厂房**倒班楼**办公楼备注疏散楼梯（部）楼梯疏散净宽度（m）消防电梯（台）乘客电梯（台）无障碍载货电梯（台）4.4立面设计（详细表述立面设计意图和采用材料）4.4.1立面造型范例：建筑造型根据总体布置、建筑规模、平面形式、使用功能、采用现代设计的表现形式，给人以丰富、完整、统一中又略显个性的视觉感观。厂房立面造型设计简洁、美观，整个厂区以直线条为主，搭配坡顶的走势，加强了建筑的整体美和韵律美，同时银灰的立面主色，穿插深蓝色色带，加之彩钢板和玻璃材质虚实对比，塑造空透的建筑形象，极具现代感。变电所、库房、锅炉房、抛丸机房立面简洁大方，面层分别涂银灰色氟碳漆和米黄色氟碳漆，与整个厂区色彩和谐统一。科技楼结合平面功能的要求，主采光面上百叶竖向延伸，有序排列中映衬出主楼的挺拔耸立；外凸的弧型门厅，内凹的玻璃幕墙，对比之下显示出科技楼特有的张力和亲和力；9.3m170中机中联工程有限公司 ××××××项目初步设计高的入口饰墙外挑宽大雨蓬，稳健挺拔，气势宏大；屋顶曲线型的屋架，柔美轻盈中处处洋溢着生机和活力。整个建筑，刚与柔的结合，虚与实的对比，加之弧型门厅的灵活运用，充分展现科技引领潮流，科技被喻为时代先锋的必然趋势。建筑内部功能合理，与外部形态相互辉映，相得益彰。建筑主色调以乳白+米黄为主，加以橙黄的局部点缀，屋顶白色的衬托，突显了一种张扬而不失稳重的建筑个性色彩，结合环境的映衬，处处生机盎然。倒班楼主立面采用点窗的灵活组合，加以百叶与金属线框的衬托，在满足空调机位的同时，丰富了外立面，并使点窗与阳台得以有机的统一。食堂部分，通过窗的分隔形式，体块的高低搭配，材质的虚实变化，色彩的相互辉映，使食堂与倒班楼的得以有机组合；灵活的平面造型，丰富的体量关系，从而增强了各个方向的视觉感官。建筑主色采用白色和浅黄色，在展现个性色彩的同时，燃放出了激情和活力。办公门卫两端均设门卫值班室，对称式布局；中间是厂标和升旗台。门卫值班室立面强调简洁和显现时代特征，片墙的垂直升起，斜向上延伸，充分展现公司不断向上，连续攀登的企业精神。建筑色彩以米白为主，穿插锗红。污水处理站立面根据平面功能由内而外的拓展，简洁大方。建筑色彩以米白为主，清新自然。4.4.2采光设计本项目依据《建筑采光设计标准》，其采光设计见下表：表4.4-1项目采光设计表项目采光窗地比（1/*）170中机中联工程有限公司 ××××××项目初步设计名称等级侧窗平天窗矩形天窗限值设计值限值设计值限值设计值*#楼*级*#楼*级*#厂房*级*#仓库*级4.5剖面设计4.5.1层高*********。4.5.2通风组织*********。4.6无障碍设计依据《无障碍设计规范》，本工程无障碍设计内容见下表：表4.6-1建筑无障碍设计范围及措施表建筑类别实施范围实施部位设计要求执行情况备注居住建筑住宅及公寓、宿舍建筑（职工宿舍、学生宿舍）建筑出入口至少设１处无障碍出入口设置电梯的居住建筑及未设置电梯但设有无障碍住房的居住建筑电梯每个居住单元至少设１部能直达户门的无障碍电梯设置电梯的居住建筑设不少于１部无障碍电梯与无障碍宿舍以无障碍通道相连接无障碍宿舍设在二层及以上且设有电梯的宿舍候梯厅深度不宜小于１５０ｍ公共走道走道净宽不应小于１２０ｍ170中机中联工程有限公司 ××××××项目初步设计楼梯设无障碍楼梯无障碍住房设在二层及以上且未设置电梯时无障碍住房及宿舍满足无障碍住房及宿舍相关要求根据要求设置配套公共设施建筑出入口应设无障碍出入口电梯至少设１部无障碍电梯设有电梯的建筑楼梯应设１部无障碍楼梯未设电梯的建筑公厕应满足相关无障碍设计要求车库设置不少于总停车位０５％的无障碍机动车停车位设在非首层的车库应设无障碍通道与无障碍电梯或无障碍楼梯连通，直达首层公共建筑办公、科研、司法建筑公共建筑依据《无障碍设计规范》（ＧＢ５０７６３－２０１２），参照以上居住建筑部分编制无障碍设计范围及措施表教育建筑.....4.7建筑安全说明针对具体功能建筑的安全防护设计要求，如办公建筑、厂房、仓库、倒班楼、车库建筑等。说明建筑的安全构造设计技术要点，如地面、楼梯、栏杆（注明栏杆使用年限）、女儿墙、门窗、雨篷、外墙饰面、块瓦屋面、玻璃幕墙、安全玻璃的使用等。具体措施见下表：表4.7-1建筑安全设计要求及措施表建筑类别安全设计要求备注（执行情况）托儿所、幼儿园１严禁将幼儿园设在地下室或半地下室；２幼儿经常接触的１３ｍ高度以下的室外墙面不应粗糙，墙角、窗台、空调罩、窗台竖边等棱角部位必须做成小圆角；３４班及４班以上的幼儿园应独立设置（独立用地、170中机中联工程有限公司 ××××××项目初步设计独立建筑）；４幼儿园地下空间不得设置车库及设备用房；５托幼建筑附设在高层建筑内时，应设置在首层或二、三层，并设单独出入口；６托幼建筑的儿童用房不应设在四层及以上部位；７托幼门不应设门槛和弹簧门，在距地０６至１２ｍ高度内不应装易碎玻璃。学校教室、实验室开向外廊、单内廊一侧的窗，在距地面２ｍ高范围内，应采取安全措施，使窗开启后不影响教室使用、走廊宽度和通行安全住宅住宅的公共出入口位于阳台、外廊及开敞楼梯平台的下部时，应采取设置雨罩等防止物体坠落伤人的安全措施。.....注：１楼梯的安全措施：（１）楼梯井净宽度：托幼及中、小学校不应＞０２ｍ；住宅不应＞０１１ｍ，否则应采取安全防护措施。（２）楼梯栏杆：托幼及中、小学校不应采用易于攀爬的花格或水平栏杆，楼梯栏杆垂直杆件间的净距不应＞０１１ｍ。（３）扇形、弧形楼梯不宜作为疏散楼梯，当必须采用时其踏步上下两级所形成的平面角不应超过１０°，离栏杆扶手２５０ｍｍ处的踏步宽度不应小于２２０ｍｍ。２女儿的墙安全措施：砖砌女儿墙的厚度不应小于０２４ｍ，有抗震要求的无锚固砖砌女儿墙的高度不应超过０５ｍ，高度超过０５ｍ时应设钢筋混凝土构造柱柱及压顶圈梁。高层建筑的女儿墙应采用现浇钢筋混凝土制作。３栏杆的安全措施：（１）栏杆下部离地０１ｍ高度内不应留空，高层建筑宜采用实体栏板。（２）住宅及有儿童活动场所的阳台、走廊等栏杆应采用防止儿童攀登的形式，垂直栏杆构件间的净距不应＞０１１ｍ。（３）阳台、走廊栏杆的构造必须坚固安全，放置花盆处必须采取防坠落措施。（４）供残疾人使用的坡道、楼梯和台阶的起点及终点处扶手，应水平延伸０３ｍ以上，当坡道侧面临空时，在栏杆下端宜设置高度≥５０ｍｍ的安全挡台。４门窗的安全措施：（１）用于外墙的推拉窗应加设防止窗扇脱落的限位装置。（２）窗台高度＜０９ｍ的外窗必须加设安全防护栏杆。（３）位于阳台、走廊处的窗宜采用推拉窗或采取其它安全措施以防开窗时碰伤人。（５）体育馆内运动员经常出入的门，门扇净高不得低于２２ｍ。（６）托幼建筑儿童房门，不得采用弹簧门和推拉门，以免挤手碰伤。（７）经常出入的外门宜设雨篷，高层建筑、公共建筑底层入口均应设挑檐或雨篷、门斗，以防上层落物伤人，并应采取有组织排水。（８）门扇开启时不得跨越变形缝，以免变形时卡住。（９）有爆炸危险得房间门窗，均应向外开启。５玻璃幕墙的安全措施：（１）玻璃幕墙应采用安全玻璃。（２）靠近玻璃幕墙的首层地面处宜设绿化带，以防止行人靠近。（３）幕墙室内应设安全护栏。６疏散走道的安全措施：设在高层建筑内的人员密集场所，其疏散走道和其它主要疏散线路的地面或靠近地面的墙上，应设置包括发光材料在内的发光疏散指示标志。７安全玻璃的使用范围：（１）７层及７层以上的建筑外开窗。（２）面积＞１５ｍ２的窗玻璃或玻璃底边离最终装修面小于０５ｍ的落地窗。（３）幕墙。（４）倾斜装配170中机中联工程有限公司 ××××××项目初步设计窗、各类天棚、吊顶、各类玻璃雨棚。（５）观光电梯及其外围护。（６）室内隔断、浴室围护和屏风。（７）楼梯、阳台、平台走廊的栏板和中庭内栏板。（８）用于承受行人行走的地面板。（９）水族馆和游泳池的观察窗。（１０）公共建筑的出入口、门厅等部位。（１１）易遭受撞击、冲击而造成人体伤害的其它部位。8根据《重庆市建筑护栏技术规程》表4.1.5，本项目建筑护栏安全等级为*级，护栏使用年限由房屋保修书确定。4.8建筑主要选用材料及装修标准见下表：表4.8-1建筑主要选用材料及装修标准一览表设计编号01J02J03J04J05J06J子项名称汽摩件联合厂房电器件联合厂房涂装厂房变配电所库房锅炉房建筑主要选用材料围护墙材料岩页岩空心砖保温层玻璃棉玻璃棉玻璃棉屋面防水层保温层玻璃棉玻璃棉玻璃棉门**门**门**门**门**门**门窗**窗**窗**窗**窗**窗**窗天窗钢天窗建筑主要装修材料地面混凝土水泥砂浆地面水泥砂浆地面水泥砂浆地面楼面地砖楼面、水泥砂浆楼面顶棚水泥砂浆喷乳胶漆水泥砂浆喷乳胶漆水泥砂浆喷乳胶漆水泥砂浆喷乳胶漆内墙面水泥砂浆喷乳胶漆墙面水泥砂浆喷乳胶漆墙面水泥砂浆喷乳胶漆墙面外墙面银灰色氟碳漆面砖、白色涂料面砖、白色涂料面砖、白色涂料内隔墙岩页岩空心砖170中机中联工程有限公司 ××××××项目初步设计备注4.9钢结构围护系统材料选用要求见下表：表4.9-1钢结构围护系统材料选用要求表系统构件名称具体要求彩钢板名称板型规格基板公称厚度屈服强度镀层类型涂层类型屋面外层板1800咬口锁边连接有效宽度406；波高41≥0.53550N/mm2双面镀铝锌高耐候聚酯3600咬口锁边连接有效宽度400；波高65≥0.60300N/mm2双面镀铝锌高耐候聚酯屋面内层板锁螺钉板有效宽度840；波高12≥0.40550N/mm2双面镀铝锌聚酯（PE）屋面收边泛水板—平板，工厂弯折≥0.50550N/mm2双面镀铝锌高耐候聚酯墙面外层板锁螺钉板有效宽度760；波高29≥0.47550N/mm2双面镀铝锌高耐候聚酯墙面内层板锁螺钉板有效宽度840；波高12≥0.40550N/mm2双面镀铝锌聚酯（PE）墙面收边泛水板—平板，工厂弯折≥0.50550N/mm2双面镀铝锌高耐候聚酯雨棚外层板锁螺钉板有效宽度760；波高29≥0.47550N/mm2双面镀铝锌高耐候聚酯雨棚内层板锁螺钉板有效宽度840；波高12≥0.40550N/mm2双面镀铝锌聚酯（PE）雨棚收边泛水板—平板，工厂弯折≥0.50550N/mm2双面镀铝锌高耐候聚酯天沟名称材质基板厚度宽度备注内天沟不锈钢板≥1.2**外天沟镀铝锌钢板≥0.50≥250雨水管使用位置材质规格备注厂房屋面UPVCΦ100、Φ150卸货雨棚屋面UPVCΦ100采光板材质板型及厚度透光率贴膜质保期质保期内透光衰减率其它特性热固性不饱和聚酯加玻璃纤维增强材料同屋面板1.5单层75%；双层60%专用防老化、防紫外线进口贴膜15年≤5%带金属卷边产品，并具有防灰尘粘附的性质防水透气层名称透水蒸汽性（g/m2.24h）防风性（s/100ml）不透水性（cm）拉伸强度（N/50mm）铺设位置备注特卫强屋面防水透气膜>1000>1400>180>210屋面保温层外侧特卫强反射型防水透气膜>140>20>120>210墙面保温层外侧隔汽名称面密度水汽渗透率耐破强度纵向抗拉强度横向抗拉强度铺设位置170中机中联工程有限公司 ××××××项目初步设计层纸基加筋铝箔玻璃棉卷毡防潮贴面≥80g/m2≤3.5ng/n.s≥3.0kg/cm2≥4.2KN/m≥2.0KN/m设置于保温层室内一侧（三种材料只选其中一种）纸基聚丙烯塑料玻璃棉卷毡防潮贴面≥80g/m2≤5.5ng/n.s≥3.0kg/cm2≥6.0KN/m≥2.8KN/m纸基金属化聚丙烯塑料玻璃棉卷毡防潮贴面≥83g/m2≥1.15ng/n.s≥5.2kg/cm2≥10.8KN/m≥5.3KN/m保温层名称干密度厚度材质贴面铺设位置备注屋面玻璃棉卷毡16kg/m375厌水性玻璃丝棉增强纤维铝箔用于屋面贴面用于单层屋面板墙面玻璃棉卷毡12kg/m350厌水性玻璃丝棉增强纤维铝箔用于墙面贴面用于单层墙面板连接螺栓名称规格表面处理材质备注高强螺栓10.9级摩擦型高强度螺栓（扭剪型）表面发黑防锈处理20MnTiB或40Cr普通螺栓4.6级普通型表面镀锌处理Q235B.F支座及自攻螺钉墙面螺钉为内六角型或内梅花自攻螺钉表面涂层类型和颜色与墙面板和屋面板匹配Q235B屋面通风名称材质及规格备注屋面开口支座厚度≥3铝合金整体焊接支座，与屋面密封采用进口耐候不干胶膏带（丁基橡胶带）密封，并与屋面锁紧，可整体滑动。屋脊通风器喉口公称尺寸为3000与3500（具体使用部位见屋顶平面图），骨架为镀锌型钢（热镀锌量≥275g/m2冲压而成，通风器罩板为镀铝锌板（热镀铝锌量≥150g/m2）4.10门窗统计见下表：表4.10-1门窗明细表门窗编号数量尺寸类型开启方式物理性能指标抗风压性能气密性能水密性能保温性能隔热（遮阳）性能隔声性能.....注：１．外窗及阳台门的物理性能参见《建筑外门窗气密、水密、抗风压性能分级及检测方法》ＧＢ／Ｔ７１０６－２００８，幕墙的物理性能参见《建筑幕墙》ＧＢ／Ｔ２１０８。２．建筑物１～６层的外窗及阳台门的气密性等级，不应低于相关标准的４级；７层及７层以上不应低于相关标准的６级；建筑物１～６层的幕墙气密性等级不应低于相关标准的２级，７层及７层以上不应低于相关标准的３级。３．位于大风压且多雨的地区时，窗的水密性不应低于３级。４．沿街的住宅或环境噪声较大时，应采用隔声性能较好的外窗。可采用中空玻璃或双层窗，其隔声性能不应小于４级。５．门窗的保温性能应符合节能设计相关规范要求。名称门窗洞口尺寸数量框料品种玻璃品种170中机中联工程有限公司 ××××××项目初步设计序号高度宽度门窗4.11电梯、起重机（行车）选型4.11.1电梯技术参数见下表：表4.11-1电梯技术参数表（根据项目情况填写）电梯编号类型乘客人数（人）额定载重量（ｋｇ）额定速度（ｍ／ｓ）井道净尺寸（ｍｍ）（宽×深）基坑深度（ｍｍ）顶层高度（ｍｍ）厅门尺寸（ｍｍ）（宽×高）停靠层数台数备注地上地下1乘客电梯234载货电梯567病床电梯89....注：１．消防电梯、无障碍电梯及担架电梯可与其它电梯兼用，但应满足相关规定要求。２．消防电梯载重量≥８００ｋｇ（１１人），速度Ｖ≥Ｈ／６０ｓ≥１５ｍ／ｓ（一分钟内必须达到顶层）３．无障碍电梯轿厢规格应依据建筑性质和使用要求的不同而选用。最小规格深度≥１４ｍ，宽度≥１０ｍ；中型规格深度≥１６ｍ，宽度≥１４ｍ；医疗建筑及老人建筑宜选用病床专用电梯。４．１２层及以上的住宅，每个单元应设一部可容纳担架的电梯，该电梯轿厢尺寸宜≥１６ｍ（宽）×１５ｍ（深）。4.11.2自动扶梯技术参数见下表：170中机中联工程有限公司 ××××××项目初步设计表4.11-2自动扶梯技术参数表扶梯编号广义梯级宽度（ｍｍ）提升高度（ｍ）倾斜角度（°）额定速度（ｍ／ｓ）理论运送能力（人／ｈ）台数备注123......注：１．６００ｍｍ宽为单人通行，８００ｍｍ宽为单人携物，１０００ｍｍ及１２００ｍｍ宽为双人通行。２．在乘客经常有手提物品的客流高峰场合，以选用梯级宽度１０００ｍｍ为宜。３．条件允许时宜优先采用倾斜角为３０°及２７３°的自动扶梯。４．当自动扶梯倾斜角≤３０°时，额定速度不应超过０７５ｍ／ｓ；当倾斜角＞３０°且≤３５°时，额定速度为０５ｍ／ｓ；当提升高度≤６ｍ，额定速度≤０５ｍ／ｓ时，倾斜角允许增至３５。4.11.3起重机（行车）选型见下表：表4.11-3起重机（行车）选型明细表类型编号Gn（t）S（m）轨顶标高工作制台数备注桥式QZ1QZ2梁式LZ1LZ2梁式悬挂LZX1LZX2壁行BZ1BZ2旋臂XZ1XZ24.12建筑面积及计容建筑面积计算见下表：表4.12-1项目建筑面积及计容建筑面积明细表栋号部位部位编号主要功能建筑高度（m）层数（层）标准层建筑面积（m2）总建筑面积（m2）总计容建筑面积（m2）备注1号塔楼1170中机中联工程有限公司 ××××××项目初步设计楼23裙楼1层2层3层地下层-1层-2层-3层小计2号楼塔楼123裙楼1层2层3层地下层-1层-2层-3层小计总计5结构170中机中联工程有限公司 ××××××项目初步设计5.1工程概况5.1.1工程地点、主要功能范例：本工程建设地址位于重庆市南岸区茶园新城区茶园工业园区拓展区13-7号地块，主要进行汽摩配件生产的基础设施建设。5.1.2结构特征（各单体建筑的长宽高，地上和地下层数，各层层高，主要结构跨度，特殊结构及造型，工业厂房的吊车吨位等）范例：1）1#厂房厂房为单层轻屋面钢结构厂房，短边5跨共90m，长边为120m，跨度为18m，柱距8m，屋面钢梁下净高为9m，其中轴线M-P设置5吨双梁起重机。2）办公楼为地上*层的**结构建筑，无地下室，建筑平面尺寸为**m×**m，主要柱网为**m×**m，一层层高**m；二~五层层高**m；建筑高度**m。5.2设计依据5.2.1建筑主体结构设计使用年限：50年。5.2.2自然条件1）基本风压：***KN/m2；地面粗糙度：***类。2）基本雪压：***KN/m2；屋面积雪分布系数为***。3）抗震设防烈度为***度；设计基本地震加速度为***；设计地震分组为第***组。170中机中联工程有限公司 ××××××项目初步设计4）顾客提供的由***单位***年***月***日编制并经过审查的《岩土工程勘察报告》5.2.3本专业设计所执行的主要法规和标准（包括标准的名称、编号、年号和版本号），若当地有相应的地方标准也应列入。范例：1）《建筑结构制图标准》GB/T50105-2001；2）《建筑结构可靠度设计统一标准》GB50068-2001；3）《建筑工程抗震设防分类标准》GB50223-2008；4）《建筑结构荷载规范》GB50009-2001（2006年修改版）；5）《砌体结构设计规范》GB50003-2001；6）《建筑抗震设计规范》GB50011-2010；7）《建筑地基基础设计规范》GB50007-2002；8）《建筑桩基技术规范》JGJ94-2008；9）《混凝土结构设计规范》GB50010-2002；10）《钢结构设计规范》GB50017-2003；11）《门式钢架轻型房屋钢结构技术规程》CECS102:2002；12）《冷弯薄壁型钢结构设计规范》GB50018-2002；13）《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-1~04G101-4；14）《建筑边坡工程技术规范》GB50330-2002；15）《全国民用建筑工程设计技术措施》结构体系、地基与基础、砌体结构、混凝土结构、钢结构》2009年版。170中机中联工程有限公司 ××××××项目初步设计5.2.4由总图、建筑、给排水、电气和暖通等各专业提供的设计资料；5.2.5建设单位提出的与结构有关的符合有关法规、标准的书面特殊要求；5.2.6批准的上一阶段的设计文件；5.2.7场地地震安全性评价报告（必要时提供）；5.2.8风洞试验报告（必要时提供）。5.3建筑分类等级（子项多时可列表说明）5.3.1根据《建筑结构可靠度设计统一标准》GB50068-2001，本工程的建筑结构安全等级为***级。5.3.2根据《建筑地基基础设计规范》GB50007－2002，本工程的地基基础设计等级为***级。5.3.3根据《建筑抗震设防分类标准》GB50223-2004，本工程为***类建筑。5.3.4根据《建筑抗震设计规范》GB50011-2010，本工程***的建筑结构抗震等级为***级。5.3.5建筑防火分类等级和耐火等级。（钢结构厂房必须写）5.3.6地下室防水等级。（有则写，无则不写）5.3.7人防地下室的抗力等级。（有则写，无则不写）5.4主要荷载（作用）取值5.4.1楼屋面活荷载、特殊设备荷载标准值见下表：表5.4-1活荷载标准值表序号荷载类别标准值（KN/m2）备注170中机中联工程有限公司 ××××××项目初步设计1上人屋面2.02不上人屋面0.5用于轻型钢结构屋面檩条构件计算用3不上人屋面0.3用于轻型钢结构屋面钢梁构件计算用4办公室2.05会议室、休息室2.06楼梯、走道、电梯间3.57卫生间2.58设备间电梯机房7.09变配电间水箱房10.01011其它未列项目见现行规范、规程及标准的荷载5.4.2该工程抗震设防烈度为***度，设计基本地震加速度为***，设计地震分组为第***组，场地类别为***类，场地特征周期为***，结构阻力比为***，地震影响系数为***。5.4.3吊车荷载、吊车单侧的轮数、每一跨吊车组合的台数等见下表：表5.4-2吊车荷载值表序号吊车吨位吊车选型吊车工作制吊车宽度吊车轮距吊车单侧轮数吊车最大轮压吊车最小轮压1235.4.4地下室水浮力、温度作用、特殊荷载。（有则写，无则不写）5.5上部结构设计5.5.1结构缝的设置范例：170中机中联工程有限公司 ××××××项目初步设计1#厂房结构长度均小于《门式刚架轻型房屋钢结构技术规程》CECS102:2002规定的温度区段长度要求，不设置结构缝。办公楼结构长度超过《混凝土结构设计规范》GB50010-2002规定的伸缩缝间距要求，在**轴线处设置一道伸缩缝，缝宽100mm。5.5.2结构选型见下表：表5.5-1项目结构选型一览表设计编号01G02G03G04G05G项目名称1#厂房2#厂房办公楼倒班楼门卫结构型式门式刚架结构抗震等级框架***级剪力墙***级结构布置柱H形变截面钢柱楼面受力构件屋面受力构件H形变截面钢梁和Z形连续檩条主次结构体系吊车梁构件H形等截面钢量，无制动系统柱间支撑布置设置四道上下柱交叉刚性支撑屋面支撑布置设置四道屋面交叉刚性支撑，屋脊、边柱及中柱设屋面通长刚性系杆5.5.3特殊技术、重要节点、支座等关键技术问题的说明。（有则写，无则不写）5.5.4有抗浮要求的地下室应明确抗浮设计。（有则写，无则不写）5.5.5施工特殊要求及其他需要说明的内容。（有则写，无则不写）170中机中联工程有限公司 ××××××项目初步设计5.6地基基础设计5.6.1工程地质和水文概况1）建筑场地概况（摘《岩土工程勘察报告》内容）。2）不良地质情况（无，有），场地适宜性评价。地场类别：***类。3）场地稳定性（稳定，欠稳定），地下水水位（防水设计水位及抗浮设计水位，地下水有腐蚀性时需提出防腐措施）、滑坡、地下洞室、溶岩、溶洞、流沙、膨胀土、湿陷性土……。4）地勘建议的持力层选择。持力层基岩天然（饱和）单轴抗压标准值及地基承载力特征值。5.6.2基础选型见下表：表5.6-1项目基础选型一览表设计编号01G02G03G04G05G项目名称1#厂房2#厂房办公楼倒班楼门卫±0.000相当于绝对标高值（m）地基基础设计等级桩基设计等级基础形式场地冻土厚度基础埋置深度浅基础设计的持力层浅基础地基承载力特征值桩基类型桩基设计的持力层及进入深度单桩竖向承载力特征值地基处理的方法5.6.3关键技术问题的说明。（有则写，无则不写）170中机中联工程有限公司 ××××××项目初步设计5.6.4邻近建筑物的影响及保护措施。（有则写，无则不写）5.6.5施工特殊要求及其他需要说明的内容。（有则写，无则不写）5.7结构分析5.7.1本工程采用的结构分析软件为中国建筑科学研究院开发的2010年版的PK，PM，TAT，STS，及上海同济大学开发的2010年版的3D3S。5.7.2结构分析见下表：表5.7-1结构分析表设计编号01G02G03G04G05G项目名称1#厂房2#厂房办公楼倒班楼门卫计算模型单榀刚架计算空间整体计算计算嵌固部位基顶基顶风荷载作用信息计算风荷载计算风荷载地震荷载作用信息只计算水平地震作用只计算水平地震作用，考虑双向地震活荷载不利布置考虑考虑5.7.3结构计算主要结果见下表：表5.7-2结构计算主要结果表设计编号01G02G03G04G05G项目名称1#厂房2#厂房办公楼倒班楼门卫主要构件（梁柱）最大应力比柱顶位移梁最大挠度压杆最大长细比170中机中联工程有限公司 ××××××项目初步设计拉杆最大长细比网架最大挠度周期T1T2T3扭转周期比层间位移角地震X向Y向风X向Y向最大层间位移与层间平均位移的比值X向Y向剪重比X向Y向有效质量系数X向Y向框架部分承受的地震倾覆力矩与总的地震倾覆力矩的比值X向Y向以上各值均能满足现行规范要求。5.7.4结构构件截面图详见结构初步设计图。5.8主要结构材料见下表：表5.8-1主要结构材料表设计编号01G02G03G04G05G170中机中联工程有限公司 ××××××项目初步设计项目名称1#厂房2#厂房办公楼倒班楼门卫柱、梁钢材Q345B砼C30吊车梁钢材Q345B支撑系统屋面檩条、墙面墙梁钢材Q345B墙面1.2m以下为多孔砖墙，1.2米以上为彩板墙，彩板参数屋面彩板参数板钢筋锚栓高强螺栓焊条砌体强度砌体砂浆强度其它特殊材料（此表中应注明钢结构材料的制作涂装要求）5.9环境边坡及深开挖设计5.10需要特殊说明的其它问题（特殊试验、抗震设防专项审查论证等等，有则写，无则不写）6给水排水170中机中联工程有限公司 ××××××项目初步设计6.1设计依据6.1.1建设单位提供的设计任务书（摘录与本专业设计有关的内容）及设计要求；1）****；2）****；3）****。6.1.2本专业设计所执行的主要技术规范、规定和标准：1）《室外给水设计规范》GB50013-2006；2）《室外排水设计规范》GB50014-2006；3）《建筑给水排水设计规范》GB50015-2003（2009年版）；4）《室外给水排水和燃气热力工程投震设计规范》GB50032-2003；5）《工业循环水冷却设计规范》GB/T50102-2003；6）《工业用水软化除盐设计规范》GB/T50109-2006；7）《建筑中水设计规范》GB50336-2002；8）《二次供水设施卫生规范》GB17051-1997；9）《生活饮用水卫生标准》GB5749-85；10）《生活饮用水卫生规范》2001年6月卫生部颁布；11）《水泵隔振技术规程》CECS59：84；12）与本设计有关的其它规范和标准。6.1.3建设单位提供的本工程周围的市政管道概况等条件资料；6.1.4工艺，建筑及公用等专业提供的作业条件图及设计资料。170中机中联工程有限公司 ××××××项目初步设计6.2工厂概况6.2.1描述工厂所处位置，占地面积，总建筑面积，地形标高等；与工程有关的周边道路及工厂内主要建筑物防火类别，功能，面积，体积，层数，高度及能反应建筑物规模的相关床位等指标情况6.2.2描述工厂区域的城市给排水现状和规划概况，其内容包括干管位置及管径，供水压力，有河道利用排水时，应说明河道的最高水位，最枯流量，断面尺寸等情况6.3设计范围6.3.1根据设计任务书等要求说明用地红线（建筑红线）内，本专业的主要设计内容（按室内、室外给排水系统叙述）6.3.2与其他单位合作设计时，应说明分工界线和交接点6.4室外给水设计6.4.1水源1）采用城市供水时，应说明接管处位置及水压，进水管管径及数量2）自建水源时应说明水源的类型，水源的水文地质概况，确定的水源位置、水质、供水能力、取水方式及净水处理工艺流程，构筑物型式及设备选用，主要设计参数说明及各设施,构筑物的设置位置等6.4.2用水量1）说明各类用水定额、数量及小时变化系统170中机中联工程有限公司 ××××××项目初步设计2）用水量按生产及生活等用水汇总于下表：表6.4-1全厂用水量汇总表序号用水名称用水量备注小时最大（m3/h）昼夜（m3/d）每年（m3/a）1生产用水包括循环补给水量2生活用水3沐浴用水4道路、绿化用水小计5发展用水按小计的10%计合计6生活区用水总用水量7循环水量复用水量8消防用水量一次灭火用水量***m3其中室外消火栓L/S室内消火栓L/S自动喷水L/S3）设计水量说明全厂给水同时使用系数、最大小时用水量和最大消防小时用水量。其中：最大小时用水量=总用水量×同时使用系数（设计管网用）；最大消防小时用水量=消防时继续使用的总水量+室内外消防水量（校核管网用）4）水压说明正常供水压力及特殊部位的水压要求及措施5）水质170中机中联工程有限公司 ××××××项目初步设计说明满足生产和生活用水的水质及有特殊要求的水质6.4.3给水系统1）说明给水体制，管网分类及敷设方式，管道规格，管道埋深等2）说明分质分压供水的必要性和可靠性3）若有二次加压供水时，应叙述其系统组成和蓄水池，水泵房，水塔（箱）的位置，结构形式，水池和水塔（箱）的有效容积，水塔的高度和设备的选型数量要求及各设施,构筑物的设置位置等6.4.4中水系统说明系统的设计依据及供水服务对象、设计水质要求。简述系统工艺流程的组成，主要设施选型,参数及各设施,构筑物的设置位置等；系统规模较大时宜绘制水量平衡图6.4.5雨水利用系统说明雨水用途、水质要求、设计重现期、日降雨量、日可回用雨水量、日用雨水量、系统选型、处理工艺,构筑物概况及各设施,构筑物的设置位置等6.4.6循环冷却水系统1）说明当地冷却塔计算所采用的气象参数（室外空气干，湿球温度及大气压力）2）说明循环供水的服务对象，工艺设计提出的设计水量，水质，进、出水温度及水压的要求等3）170中机中联工程有限公司 ××××××项目初步设计简述系统流程的组成，其内容包括水泵和冷却塔的选型及技术参数、数量，水池的结构形式和有效容积,水质的稳定措施及各设施,构筑物的设置位置等系统较多时，应按不同系统的组成分别如以阐述6.4.7复用水系统当采用的复用水系统较大时，应概述系统流程，净化工艺及各设施,构筑物的设置位置,并绘制水量平衡图6.4.8管材，接口及敷设方式。*******。6.5室外排水设计6.5.1排水条件当排入城市管道，明沟时，应说明城市管道，明沟的大小，坡度，排入点标高，位置或检查井编号。当排入水体时，还应说明对排放的要求6.5.2排水方式说明设计采用的排水制度，排水出路或排入点位置或检查井的标高。如需要提升，则说明提升位置，规模，提升设备选型，主要参数,紧急排水措施及各设施,构筑物的设置位置等6.5.3排水量1）污（废）水说明或用表格列出生产，生活排水系统的排水量（生活排水一般按给水量的90%计）。当排水需要处理时，应说明排放量，水质，处理方式，工艺流程，设备选型，构筑物处理效果及各设施,构筑物的设置位置等2）雨水170中机中联工程有限公司 ××××××项目初步设计应说明设计采用的当地暴雨公式，重现期，迳流系数，汇水面积及雨水量6.5.4排水系统说明分流或合流的排水管网的布置、走向、管线敷设方式、主要管道规格、排水平均坡度、如采用沟道排水时、应说明其断面尺寸及结构形式6.5.5管材、接口及敷设方式******。6.6室内给排水6.6.1给水水源采用城市供水时，应说明接管处位置及水压，进水管管径及数量等。6.6.2用水量（见表6.4-1）6.6.3给水系统说明给水系统的划分、给水分质，分压，分区方式、管网敷设要求及计量措施、水箱容量，位置，材质，设备选型，保温，防结露，防腐蚀等技术措施及各设施,构筑物的设置位置等6.6.4热水系统1）说明供水对象，用水定额、对水温、水质的要求，最大小时用水量及耗热量2）说明热源及加热方式，设备的选型及数量、管道的敷设和管材的选用以及保温，防腐蚀等技术措施。当利用余热及太阳能时，应说明采用的依据，供应能力，系统形式，运行条件,技术措施及各设施,构筑物的设置位置等6.6.5（直）饮用水系统：170中机中联工程有限公司 ××××××项目初步设计说明（直）饮用水、开水定额，（直）饮用水、开水用水量及采用的主要水处理工艺流程，运行方式等技术措施及各设施,构筑物的设置位置等6.6.6特殊用水系统对工艺要求的软化水、纯水等应说明供水对象，对水质、水温及水压的要求，简述系统流程的组成，水池（箱）的结构形式和容量，设备的选型及技术参数、数量等技术措施及各设施,构筑物的设置位置等6.6.7中水系统说明系统的设计依据及供水服务对象、设计水质要求。简述系统工艺流程的组成，主要设施选型及参数，及各设施,构筑物的设置位置等6.6.8排水系统说明确定的排水方式、排水体制；生活和污（废）水排水量（生活排水一般按给水量的90%计），室外排放条件。有毒有害污水的局部处理工艺流程及设计参数。屋面雨水的排水系统选择及室外排放条件，设计采用的当地降雨强度及重现期6.6.9管材，接口及敷设方式。*****。6.7节水节能减排措施，隔振防噪，卫生防疫及特殊地区给排水6.7.1说明高效节水，节能减排器具、设备及系统设计中采用的技术措施6.7.2对有隔振防噪要求的建（构）筑物，说明给排水设施所采取的技术措施6.7.3对卫生防疫方面，说明给排水设施所采取的技术措施170中机中联工程有限公司 ××××××项目初步设计6.7.4对特殊地区（地震，湿陷性或胀缩性土，冻土地区，软弱地基）的给排水设施，说明所采取的相应技术措施6.8人员组成见下表：表6.8-1人员组成表序号名称人数备注一班二班三班合计1×××可由车间人员兼管2……3合计6.9投资概算见下表：表6.9-1投资概算表（万元）序号项目名称管道费设备费合计备注1××车间2××车间3厂区小计4水源工程5排污费6其它费合计注：表中4-6项根据工程需要取舍6.10存在问题（详见1.6）170中机中联工程有限公司 ××××××项目初步设计6.11主要设备器材表（按子项分别列出主要设备的名称，型号，规格、参数、数量）表6.11-1主要设备器材表序号名称规格型号单位数量备注1给水系统1.1变频调速泵组（或给水泵）50DFL18-***x***型套二用一备，配套连接Q=***.***m3/h.台,H=***mN=1***.***kW/台,n=***r/minφ***隔膜气压罐台变频调速电控柜个1.2生活水池（箱）有效容积V=***m3座不锈钢结构1.3高位水箱有效容积V=***m3座不锈钢结构1.4可调先导式减压阀DN，PN=*.*MPa套2热水系统2.1半容积式换热器DFHRV-***-3.5H台（1.6/1.0）/（1.6/1.0）φ***mm,V=***m32.2热水回水泵KQLD***-***型组Q=***.***m3/h.台,H=***mN=1***.***kW/台,n=***r/min2.3隔膜式自气压膨胀水罐φ***,H=***mm个170中机中联工程有限公司 ××××××项目初步设计3污废水系统3.1潜水排污泵Q=***.***m3/h.台,H=***mN=1***.***kW/台,n=***r/min台用于*号集水池4循环水系统4.1水泵50DFL18-***x***型套二用一备Q=***.***m3/h.台,H=***mN=1***.***kW/台,n=***r/min4.2玻璃钢冷却塔冷却水量：Q=***m3/h电机功率：***kW座注：此表可按车间建筑物分别统计。6.12设计图纸（详见目录附图）7电气7.1工程概况（与电气专业有关的内容）7.1.1（可参见总说明内容）******机械有限公司新建工厂位于**市**工业开发区。一期建设项目占地约******m2，主要建筑包括：**厂房、***厂房、**厂房、办公楼及配套站房等。其中**厂房库房区域的生产火灾危险等级为丙类（23区）170中机中联工程有限公司 ××××××项目初步设计，其余生产车间均为丁戊类。**站房和**厂房调漆间为二区爆炸性气体危险环境，**厂房***工段为轻微腐蚀环境。所有工业厂房均为单层钢结构建筑，办公楼为四层混凝土框架建筑。总建筑面积约*****m2。7.1.2供配电情况（现状及条件）7.2设计依据7.2.1开发区行政主管部门对方案设计的审批意见；7.2.2建设方提供的供电，电信等部门认定的设计资料；7.2.3顾客提供的设计资料及相关要求；7.2.4各设计专业提供的图纸和资料；7.2.5设计采用的主要标准、规范和规定：1）《建筑照明设计标准》GB50034-2004；2）《供配电系统设计规范》GB50052-95；3）《10kV及以下变电所设计规范》GB50053-94；4）《低压配电设计规范》GB50054-95；5）《通用用电设备设计规范》GB50055-93；6）《建筑物防雷设计规范》GB50057-94（2000年版）；7）《爆炸和火灾危险环境电力装置设计规范》GB50058-92；8）《电力工程电缆设计规范》GB500217-94；9）《民用建筑电气设计规范》JGJ10-2008；10）《火灾自动报警系统设计规范》GB50116-98；11）《综合布线系统工程设计规范》GB/T50311-2007；12）《有线电视系统工程技术规范》GB50200-94；13）《安全防范工程技术规范》GB50348-2004；170中机中联工程有限公司 ××××××项目初步设计14）《建筑物电子信息系统防雷技术规范》GB50343-2004；15）《消防安全标志设计、施工及验收规范》DB50/202-2004；16）其它现行的国家和地方电气设计规范、规定和标准。7.3设计范围和设计内容7.3.1供配电。7.3.2通用设备常规控制。7.3.3建筑一般照明和应急照明。7.3.4火灾自动报警。7.3.5公共广播。7.3.6安全防范。7.3.7有线电话、综合布线和有线电视系统管线预埋。7.3.8建筑防雷和接地。7.3.9接地和电气安全。7.3.10厂区电气线路和道路照明。7.3.11电力系统设计分界点为公众电力网电源进户线末端。有线电话、综合布线和有线电视系统设计分界点为前端设备出线端至终端出线座，各系统设计，设备和线路选择由顾客委托相关弱电集成公司完成。本设计预留各电气系统公众网络进户线通道。7.4电力负荷计算7.4.1170中机中联工程有限公司 ××××××项目初步设计用电负荷主要为机加工、焊接、涂装、照明设备等，除消防设施和应急照明用电为二级负荷外，其余均为三级负荷。用电设备额定电压均为380/220V。负荷计算采用需要系数法，负荷计算指标：生产厂房照明*~**W/m2，办公用房照明**W/m2（含插座，空调），其余设备电力安装容量按相关设计专业资料。7.4.2主要计算结果如下：1）用电设备安装容量：****kW，其中一级**，二级***。2）电力计算负荷：有功功率****kW，其中一级**，二级***。无功功率****kvar视在功率****kVA，其中一级**，二级***。补偿后功率因数0.**。配电变压器容量****kVA/**台消防设施安装容量****kW，同时用电负荷****kW，****kVA，未计入上述负荷计算。7.5电源和电压工作电源采用一路10kV市电专线，引自工厂东面约*km的公众电力网****10kV配电（开闭）所。备用电源采用自备0.40kV柴油发电机组。应急灯具自带蓄电池应急电源。7.6供电范例：170中机中联工程有限公司 ××××××项目初步设计7.6.1在***厂房东侧设一个外附式配变电所。集中布置10kV配电装置和编号为1B、2B的两个10/0.4kV变电所。另在**厂房一层辅房内设一个编号为3B的10/0.4kV车间变电所。10kV工作电源进线采用一路电缆穿钢管保护埋地进入10kV配电装置，经计量后以电缆出线放射式向三个变电所供电。1B变电所变压器容量为*X****kVA，供***厂房用电，3B变电所变压器容量为*X****kVA，主要供**厂房及各邻近站房供电。2B变电所变压器容量为*X****kVA。供**厂房和工厂其余负荷用电。7.6.210kV配电系统和各变电所低压配电系统均采用单母线主接线，各变压器均分列运行。1B，2B两变电所之间设低压联络，采用三锁两钥匙联锁方式。1B变电所低压出线选用密集型封闭式插接母线，2B，3B变电所低压出线均选用***型电缆，采用屏顶桥架和屏底地沟两种出线方式。10kV配电系统预留两路出线以备后续工程增设变压器使用。7.6.3靠**厂房西侧外墙布置发电机房，安装一台0.40kV、***kW闭式水冷、直流电起动柴油发电机组。发电机组在公众电力网电源中断后**秒内自动起动。自发电经低压配电屏分配后以电缆放射式出线，用作二级负荷的备用电源。非火灾停电时可供办公和警戒照明使用。7.7供电设备选择、继电保护7.7.1公众电力网****10kV配电（开闭）170中机中联工程有限公司 ××××××项目初步设计所10kV母线最大运行方式下短路容量~***MVA,最小运行方式下短路容量~***MVA。至本工程的10kV电缆线型号规格为********，长度~****m，根据上述条件计算出总配室10kV出口最大运行方式下三相短路电流~**.**kA，短路冲击电流~**.**kA，最小运行方式下三相短路电流~**.**kA，短路冲击电流~**.**kA，各配电变压器中低压出口最大三相短路电流~**.*kA，最小三相短路电流~**.*kA。7.7.210kV配电装置选用*****型中置式开关柜，其热稳定电流为**kA/*s，动稳定电流为**kA。配电变压器选用****型树脂浇铸，*级绝缘干式变压器，其雷电冲击耐受电压**kV。低压配电装置选用***型固定分隔式交流低压配电屏，其短时耐受电流为**kA/*s。7.7.310kV配电装置采用直流操作。电源进线和变压器采用***型微机保护装置构成过流报警、延时跳闸和短路速断保护。变压器温控装置信号送入保护装置构成超温报警、高温跳闸保护。微机保护装置在相关10kV开关柜上安装，具有音响报警，故障指示和通讯功能，可接入电气自动化远程监控系统。各低压进，出线均利用空气断路器作过电流反时限跳闸和短路速断保护。其中进线增设短延时速断保护。10kV和各低压配电系统采用氧化锌避雷器作过电压保护。7.8配电7.8.1***厂房生产设备采用树干配电方式，配电干线采用封闭式插接母线，由插接开关箱引出支线到配电箱，再经配电箱分配到用电设备。其余厂房生产设备采用树干式和放射式相结合的配电方式。对重要或大容量设备由相关变电所以电缆出线放射式供电，其余设备采用树干式配电，配电干线采用单芯电缆在桥架内附设，经穿刺线夹引出支线到动力配电箱，再由配电箱分配到用电设备或下级配电箱。170中机中联工程有限公司 ××××××项目初步设计照明设备，办公楼和配套站房等采用放射式配电，电源引自相关变电所低压配电屏单独回路。7.8.2生产车间动力配电箱选用**-**型落地安装，插座箱，负荷开关箱等壁挂安装。**厂房***工段配电设备选用防腐型。**站房和**厂房调漆间配电设备选用隔爆型。**厂房库房区配电设备防护等级为IP**。除封闭式插接母线外的前级配电线路均采用***型电缆，由配电箱引出的配电支线采用**型导线。生产厂房配电线路以桥架敷设为主，局部穿钢管埋地或沿柱，沿梁敷设。办公楼和配套站房配电线路穿钢管埋地敷设或穿PVC电线管墙棚内暗敷，有吊顶处在吊顶内敷设。7.8.3消防设施由3B变电所和自备发电机组的低压配电屏单独回路双电源供电，在末级配电箱处采用自动转换开关切换。电控箱前的配电线路采用NH-YJV型电缆，末级配电支线采用ZR-BV型导线。7.8.4风机，水泵等通用设备按工艺要求采用手动或液位自动控制，**kW以上的电动机采用自耦变压器降压起动。特殊控制由顾客另委托专业集成公司设计。7.9照明7.9.1生产车间照明采用金属卤素灯光源和**型工厂灯具，在屋架上链吊安装，由照明配电箱分区集中控制。其余场所照明光源采用荧光灯和普通（或格栅）灯具。链吊、吸顶安装或吊顶内嵌装，由跷板开关就地控制。插座由照明配电箱单独回路供电。7.9.2一般照明照度标准:生产车间200~250Lx、办公用房250~300Lx、库房75~100170中机中联工程有限公司 ××××××项目初步设计Lx。岗位照明、局部照明由工艺设计专业考虑，电气专业在相关区域预留配电箱或出线回路。7.9.3照明线路用采用BV型绝缘导线，利用配电桥架或穿PVC电线管敷设，生产车间照明线路明敷，其余场所暗敷或在吊顶内敷设。生产车间照明配电箱壁挂安装，其余场所照明配电箱、跷板开关和插座均嵌装，插座选用安全型。7.9.4**站房和**厂房调漆间等爆炸危险场所选用隔爆型灯具和照明开关，照明线路选用BVV型绝缘导线穿钢管明敷。**厂房***工段选用防腐型灯具和照明配电箱，照明线路选用BV型绝缘导线穿PVC电线管明敷，**厂房库房区照明灯具和照明配电箱防护等级为IP**，在屋架下0.50m链吊安装。7.9.5生产车间和办公楼设应急照明和指示灯具，用作值班警戒、消防疏散照明和指示。生产车间应急照明和疏散指示由由3B变电所和自备发电机组的低压配电屏单独回路双电源供电，在车间专用应急照明控制箱处采用自动转换开关切换，平时可强制点亮。办公楼应急照明和疏散指示灯具由楼层配电箱单独回路供电。应急灯具均自带蓄电池应急电源，停电后自动点亮，应急时间大于30min。应急照明照度≥**Lx。应急照明线路采用ZR-BV型导线穿钢管敷设，生产车间明敷，办公楼暗敷。7.10电能管理及无功补偿7.10.1配变电所设置10kV专用计量柜，计量公众电力网电源的有功，无功电能。变电所和发电机房各低压进线和出线均设有功电能计量，供工厂内部考核和公众电力网分类计费使用。170中机中联工程有限公司 ××××××项目初步设计7.10.2配变电所高低压进、出线和落地安装的动力配电箱电源进线设电流电压指示。配变电所采用数字显示测量仪表，动力配电箱采用指针型测量仪表。7.10.3工厂自然功率因数为0.**。各变电所低压配电屏均配套安装电力电容器无功自动补偿装置，补偿总容量****kvar。照明灯具均配无功补偿电容器，功率因数≥0.**。10kV侧补偿后功率因数达0.**以上。7.10.4各变电所无功补偿装置每组电容器按容量*%配置电抗器，以抑制*和*次谐波。在谐波电流较大的**厂房**工段的配电线路终端设**型谐波有源补偿装置，以消除高次谐波对配电网络的危害。7.11电气节能（详见11.4电气节能）7.12有线电话、综合布线和有线电视有线电话和综合布线系统接入相关城市公众网。电话配置标准：办公用房*部/间，生产车间*部/m2，考虑适当裕量，本工程约需电话***部。有线电话考虑虚拟总机模式，最终由顾客确定。信息终端参照电话配置标准设置。在办公楼*层布置弱电设备间（弱电机房）安装有线电话和综合布线系统前端设备。办公楼行政首长办公室和会议室设有线电视插座，采用城市CATV信号，有线电视前端箱在电气井内安装。各弱电系统信号经前端设备馈送至相关建筑中间设备，再经中间设备分配至终端出线座。建筑内弱电线路采用金属线槽（桥架）或PVC电线管保护敷设。生产车间弱电线路明敷，其余场所暗敷或在吊顶内敷设。170中机中联工程有限公司 ××××××项目初步设计本设计布置有线电话、综合布线和有线电视系统终端出线座和末级线路。各弱电系统设计，设备和线路选择由顾客委托相关弱电集成公司完成。电气专业配合土建施工预留设备安装位置和管路通道。7.13公共广播公共广播系统由话筒、音源（CD机和调频收音机）、功率放大器、数码编程分区控制器、传输线路及扬声器等组成。具备多路信号输入和选择输出功能。系统主要设备采用标准模块化配置，提供RS485接口和开关量接点，可接入火灾自动报警系统。数码编程分区控制器具备综合检查功能，不间断对系统状态进行监测。广播区域按建筑物和厂区划分。办公楼选用*W扬声器，嵌入安装；生产厂房和厂区选用**W扬声器，壁装或柱上安装。行政首长办公室和会议室设话筒和就地控制器，可根据预先设定的优先等级自由选择区域进行广播。公共广播系统采用***V定压输出方式，功率馈送回路采用二线制。功率放大器****kW，线路最大衰耗≤*dB（1000Hz），扬声器声压高于环境噪音**db。广播机房与消防控制室合用，由设于消控室的双电源配电箱单独回路供电。广播线路按消防设施配线要求采用ZR-RVS型导线穿钢管敷设。生产车间明敷，办公楼暗敷。7.14安全防范7.14170中机中联工程有限公司 ××××××项目初步设计.1本工程的安全防范等级为***级，安全防范包括视频监控和周界入侵探测报警两个子系统。安全防范控制室与消防控制室合用，对包括火灾自动报警装置在内的所有监控、报警装置进行管理。安全防范各子系统分别由设于消控室的双电源配电箱单独回路供电。7.14.2视频监控系统由显示器、数字硬盘录像机、数码编程控制器、传输线路及摄像机等组成。选用CCD彩色摄像机，摄像机选型：生产厂房采用匀速球型、办公楼采用半球型、厂区道路采用红外防水一体化型。全厂共安装**只监控摄像机。编程控制器可分区控制各摄像机的工作状态，根据需要实现全屏、多画面或滚动显示，自动识别预先设定的异常图象并发出声光报警信号。数字硬盘录像机可连续记录各摄像机***小时数据，自动保留异常图象，删除过时数据。安防控制室布置**台**cm彩色液晶监示器，显示的画面包含摄像机编号、地址、时间等信息。摄像机水平清晰度≥***TVL,监示器水平清晰度≥***TVL。硬盘录像机重要场所记录速度不低于**/帧，其余场所不低于**/帧，监视和回放图象质量均不低于四级。距控制室较远的摄像机~220V电源由邻近建筑应急照明配电箱提供，各摄像机自带应急电源。视频监控系统自备EPS应急电源，应急时间≥24h。室内视频线路采用SYV-75-*同轴电缆，控制线路采用两心专用控制线，室内视频监控线路采用弱电配线桥架或穿PVC电线管敷设，生产车间明敷，办公楼暗敷。7.14.3170中机中联工程有限公司 ××××××项目初步设计周界入侵探测报警系统由红外对射探测器，防区模块，控制键盘和报警主机构成。厂区四周围墙上方间隔**m~**m布置*束主动红外探测器，发出经过调制的红外线不受外界光源干扰，形成连续无间断的入侵报警警戒线。报警主机可识别≥**mm的物体，发出声光报警信号并显示报警地址。控制键盘用于对系统的设定和调整灵敏度等。周界入侵探测报警系统可与视频监控系统联动，共用一套EPS应急电源。7.15电气消防（详见消防专篇）7.15.1火灾自动报警**厂房库房区域和办公楼属二级火灾自动报警系统保护对象，工厂设集中火灾自动报警系统。在办公楼和**厂房库房区布置火灾探测器，手动报警按钮，消防电话插孔和声光讯响器等火灾报警设备。库房区选用线型红外火灾探测器，办公楼选用点型火灾感烟探测器。在**站房和调漆间等爆炸危险场所安装可燃气体探测装置，其报警信号接入火灾自动报警系统。火灾自动报警器和可燃气体探测装置分别联动消防排烟风机和事故通风机，其联动控制要求见火灾自动报警系统图。7.15.2消防控制室设于工厂主门卫室，室内安装一台**型火灾自动报警控制器。控制器由设于消控室的双电源配电箱单独回路供电，自带24h应急电源，所有消防设施均可由报警控制器控制，其工作状态均在报警控制器上显示并记录。火灾自动报警线路采用ZR-RVS型导线穿钢管敷设。7.16建筑防雷7.16.1各建筑物年预计雷击次数：厂房为0.***~0.***次/a，办公楼为0.***次/a，其余建筑均≤0.***次/a。**站房按第二类防雷建筑物考虑，其余建筑均属第三类防雷建筑物。170中机中联工程有限公司 ××××××项目初步设计7.16.2各厂房金属屋面厚度为0.**mm，搭接长度≥***mm，利用其作防雷接闪器，利用厂房钢柱作防雷引下线。金属屋面，钢屋架和钢柱可靠连接形成电气通路。其余建筑在屋顶易受雷击部位敷设避雷带并形成不大于20m×20m的网格，利用柱子钢筋作防雷引下线。**站房在屋顶易受雷击部位敷设避雷带并形成不大于10m×10m的网格，防雷引下线间距≤**m。7.16.3各建筑物有线路延伸至室外的配电箱和电子信息设备均安装电涌保护器（SPD）。所有附设于建筑物的金属构件均用φ10热镀锌钢筋与防雷装置作电气连接。7.17接地及电气安全7.17.1各建筑均采用综合接地方式，防雷、电气和电子信息系统共用一套接地装置。接地极以利用建筑物基础埋深≥0.**m的钢筋为主，辅以人工接地极。人工接地极采用50×4热镀锌扁钢，埋深≥***m。各接地极围绕建筑外墙形成闭合电气通路。厂房和办公楼接地工频电阻不大于1.0Ω，其余建筑接地工频电阻不大于10Ω。7.17.210kV配电装置采用接地作安全保护。各建筑低压配电系统采用TN-S或TN-C-S制接地方式。所有正常不带电的电气设备金属外壳均与PE线可靠连接。办公楼一层电井和水井设总等电位端子板（MEB），各层水井设局部等电位端子板（LEB），其余建筑在适当位置布置等电位端子板（MEB）。各电子信息系统均设置独立的设备接地板。7.17.3170中机中联工程有限公司 ××××××项目初步设计进出建筑的所有金属管道通过厂房钢柱或MEB作等电位连接。浴室和具有沐浴功能的卫生间均作局部等电位连接。电子信息设备均设置独立接地线。**站房和**厂房调漆间通风系统设备作防静电接地。7.17.4各建筑电源进线柜内设隔离电器。插座供电回路设漏电保护。层高低于2.40m的地沟或夹层照明采用24V安全电压。7.18厂区电气线路和道路照明7.18.110kV工作电源采用一路电缆，从工厂东南面的市政电力电缆沟穿钢管埋地引入工厂配变电所。各弱电进户线均从工厂南面的市政地下通讯管道埋地引入相关设备用房或前端箱。厂区电力线路选用YJV型电缆，以电缆沟敷设为主，局部直接或穿钢管埋地敷设。厂区火警、安防和广播等弱电线路选用相关户外型电缆，其余弱电线路型号相关弱电集成公司确定。厂区弱电线路在采用双层PVC波纹管构成的埋地通讯管道内敷设，穿越车行道或硬化路面处用混凝土包封。7.18.2道路照明路灯采用金属卤素灯光源，***型道路灯具，由3B变电所单独回路供电。在主门卫室设路灯专用控制箱，可对全厂路灯实现定时和分区控制。办公区景观照明由专业装饰公司设计，在变电所留有向景观照明供电的出线回路。道路照明线路采用VV型电缆穿钢管埋地敷设。7.19主要数据及指标表7.19-1主要数据及技术指标序号名称单位数值备注1工程占地/建筑面积m2******2工作/备用电源电压kV****/****注明电源形式170中机中联工程有限公司 ××××××项目初步设计3厂区/建筑配电电压kV**/***4用电设备安装容量高压动力kW***注明电压等级低压动力kW****其中一级**，二级***照明设备kW***合计kW***5电力计算负荷有功kW****其中一级**，二级***无功kvar****视在kVA****其中一级**，二级***6***7kW***二级负荷，未计入负荷计算8总变电站变压器容量kVA/台*****/*9配电变压器容量kVA/台10补偿电容器安装容量kvar****变电所低压11****/****补偿前/补偿后12火灾报警系统容量点***探测器及终端模块数量13有线电话终端数量只****14综合布线终端数量只****15有线电视终端数量只****16有线广播主机功率W***17安全防范子系统数量个*列出各子系统名称7.20主要设备及材料表7.20-1主要设备及材料表序号名称型号规格单位数量备注110kV开关柜*******台*170中机中联工程有限公司 ××××××项目初步设计2干式变压器*******台*3干式变压器*******台*4固定分隔低压配电屏*******台**5密集型插接母线*******m~***6密集型插接母线*******m~***7动力配电箱*******批*8低压交联塑料电缆*******批*9道路照明灯具*******套**10火灾自动报警系统*******套*11公共广播设备*******套*12视频监控设备*******套*13周界入侵探测报警设备*******套*7.21电力负荷计算表7.21-1电力负荷计算表序号负荷名称Ps（kW）Kxtgφ（cosφ）Pjs（kW）QjsSjs备注11B变电所1.11.2小计乘KΣ=**170中机中联工程有限公司 ××××××项目初步设计无功补偿补偿后变压器选择1*10001B22B变电所2.12.2小计1092832868乘KΣ=0.857077381022无功补偿-360补偿后10920.65（0.93）378802变压器选择1*10001B8采暖通风与空气调节8.1设计依据8.1.1本专业现行的国家和地方有关规范、条例、规定和标准：1）总说明中已列举的有关规范；2）《公共建筑节能设计标准》GB50189-2005；3）《采暖通风与空气调节设计规范》JBJ10-96；4）《机械工厂采暖通风与空气调节设计规范》GB50019-2003；5）《汽车库、修车库、停车场设计防火规范GB50067-97；6）《洁净厂房设计规范》GB50073-2001；7）《全国民用建筑工程设计技术措施暖通空调.动力》（2003年版）。170中机中联工程有限公司 ××××××项目初步设计8.1.2由总图、工艺、建筑、结构、给排水、电气和动力等各专业提供的设计资料；8.1.3顾客提供的本专业初步设计阶段的设计要求及各类相关批文。8.2工程概况（可详见总说明）本工程地点位于**市*区，属新建*类厂房。厂房建筑总面积**m2，共一层，屋架下弦高度**m。8.3设计范围范例：8.3.1本次设计内容为新建***车间的通风除尘设计；办公楼、倒班宿舍及食堂的通风空调设计；建筑物防排烟设计。8.3.2除工艺有特殊要求的车间采用恒温恒湿空调系统外，原则上不考虑中央空调。各房间采用家用或商用分体器，由土建专业预留室外机安装位置，由电气专业预留空调专用插座。8.3.3除工艺有特殊要求的场所设置采暖外，原则上不考虑室冬季集中供热设计。采暖用热力站及热力入口均由动力专业设置。8.4设计计算参数8.4.1室外气象参数见下表：表8.4-1室外气象参数（重庆市）170中机中联工程有限公司 ××××××项目初步设计序号名称单位数量备注1本地区气象台位置北纬（0）290o35’东经（‘）106o28’海拔m259.12室外计算干球温度采暖℃5.1通风冬季5.2夏季32.4空调冬季3.5夏季36.33夏季空调室外计算湿球温度℃27.34室外计算相对湿度冬季空调%82夏季通风585室外计算风速冬季平均m/s0.8夏季平均2.16主导风向及频率冬季N8%夏季NW10%7大气平均压力冬季hPa993.6夏季973.18.4.2室内设计参数范例：表8.4-2空调室内设计参数房间名称夏季冬季新风量标准m3/h·P噪声标准dB（A）温度℃相对湿度%温度℃相对湿度%商场26-2840-6516-1830-6020≤55一般办公室26-2840-6518-2030-6030≤35会议室25-2740-6516-1830-6020≤30170中机中联工程有限公司 ××××××项目初步设计餐厅24-2740-6518-2230-6020≤45装配车间26-28≤7015≤7030≤70精密装配车间20±260±1020±160±1030≤70计量室（III等块规）20±160±520±160±530≤60表8.4-3空调（净化）间要求表序号房间名称净化等级面积（m2）空调参数备注温度（℃）相对湿度（%）12合计表8.4-4采暖室内空气设计参数表序号车间或房间名称室内温度（℃）备注1铸造车间造型工段14-162铸造车间清理工段12-153精密铸造车间18-204锻压车间12-145热处理车间14-166金工装配车间16-187发动机试验站12-148酸洗与电镀工段16-189涂装车间14-1810焊接车间1411各类仓库5-8注：室内新风量大于30m3/h·人。表8.4.-5围护结构的传热系数K值（W/m2·℃）170中机中联工程有限公司 ××××××项目初步设计序号车间或房间名称屋面外墙外窗内墙和楼板1辅助建筑≤0.7≤1.0≤4.7≤1.02钢结构厂房≤0.5≤0.8≤4.7≤4.5注：外窗为***推拉玻璃窗，外门为保温门。8.5采暖8.5.1采暖热负荷见下表：表8.5-1采暖热负荷序号车间或部门建筑面积（m2）热负荷（kW）采暖热源备注128.5.2建筑物采暖范例：1）***厂房的装配工段、机加工车间冬季室内采暖由动力专业热交换站供给的130℃～70℃的高温热水（无条件时采用95℃～70℃的低温热水），末端采暖系统采用暖风机组和金属空调器。若车间同时设有夏季空调系统时，可与夏季空调风系统合用一个系统进行室内冬季采暖。金属散热器兼作为值班采暖。2）车间辅房的冬季室内采暖，采用热媒由动力专业热交换站供给的95℃～70℃的热水，采暖设备选用钢制散热器。170中机中联工程有限公司 ××××××项目初步设计3）***厂房由于空间高大，工作人员不多，且在固定工位操作，故采用燃气红外线辐射采暖。4）涂装、焊接车间局部排风较多，机械补风量较大，故采用室外进风的热风采暖。热风系统的空气加热器采用0.3-0.4MPa的高压蒸汽。同时设置金属散热器作为值班采暖，采暖热媒采用95℃～70℃的低温热水。5）严寒和寒冷地区的厂房大门处设置暖风幕。6）室内采暖热水管道采用双管上供下回系统，主要按同程式布置。7）按车间及公共用房分别设置供暖用热计量装置。8.6空调8.6.1空调负荷表8.6-1空调负荷表序号空调房间名称空调面积（m2）夏季耗冷量（kW）冬季耗热量（kW）备注128.6.2建筑物空调范例1）加工车间的三坐标检测室（共*间），设集中空调，分别选用****空调机组，安装于独立的机房内，采用散流器上送风下回风，并设新回风调节箱。新风量为定值，按照补偿工艺排风、保证室内卫生条件和正压确定。2）装配工段工艺要求集中式舒适性空调，选用***170中机中联工程有限公司 ××××××项目初步设计冷水机组，夏季制备供水温度为7℃，回水温度为12℃的冷冻水，水系统为双管同程式。末端空调器为组合式空调机组或大型风机盘管，按需配置功能段，满足多种空调要求和各种精度的恒温要求，并可实现全年多工况运行，具有经济、节能的效果。送风方式为旋流风口顶送上回式。3）****厂房由于空间高大，仅要求下部区域保持一定的温湿度要求，故采用分层空调。室内采用远程射流机组上的可调角度喷口于车间中部侧送风、下部回风。过渡季节可仅运行新风系统，既满足对室内温湿度及换气次数的要求，同时又具有经济、节能的效果。4）综合楼及车间办公用房采用****分体式空调器。由土建及电气专业考虑空调器安装位置及电源插座预留，本专业仅作负荷估算。5）****办公楼按甲方要求统一设置VRV变频多联式空调系统。中央空调主机设置为*台，机组额定制冷量*kW，机组额定制热量*kW。室外机组置于****。空调凝结水集中排至****。空调新风系统采用****以利节能。*号楼的***等大空间房间采用布置在吊顶内的吊顶式空调器对室内空气和室外新风分别进行处理，新风直接送至室内，风系统气流组织为*送*回；空气处理至送风状态后经消声箱、风管和设于吊顶上的散流器送到室内；回风通过机组的回风箱集中回风；过渡季节可通过调节新风阀，关闭回风对室内实现全新风换气。*号楼等小空间房间，为满足不同人员对房间温度的要求，达到灵活调节和节能的目的，系统均采用风机盘管加新风的方式。设在吊顶内的新风机组将室外空气处理至送风状态后送至室内；室内风机盘管配电动温控阀和三档风速结合的控制方式，室内人员可根据需要调节室内温度。170中机中联工程有限公司 ××××××项目初步设计6）制冷站房***工段集中式空调设置制冷站，其位置设于***，建筑面积为****m2。夏季总制冷量为***kW，冬季总供热量为****kW。选用***机组***台，单台机组额定制冷量***kW，机组额定制热量***kW，夏季为空调系统提供7～12℃冷冻水，冬季提供45℃～40℃温水；冷热水循环泵选用***型水泵**台（其中**台备用，***台采用变频水泵），实现节能运行，降低运行费用。为保障系统工作的可靠性，保护制冷机组和末端设备，延长系统的使用年限，在水泵吸入管上设置过滤器，机组入口设置电子除垢仪。7）空调水系统空调冷（热）水系统由***机组、冷（热）水循环泵、组合式空调器、风机盘管等组成。空调水系统采用双管制，冬季供热和夏季制冷共享一套水系统，为使系统运行稳定可靠，调节方便，水系统采用闭式循环水系统。冷水共分为***个系统，各管路系统采用同程式。所有吊顶机组与风机盘管回水管上均设电动二通阀，配套温控装置，实现各空调房间的独立控制。水系统定压采用高位膨胀水箱定压，水箱设于***，浮球阀控制补水自动补入膨胀水箱，在水系统最高点设自动排气阀。以上空调系统配置见附表8.13-2。8.7通风范例：8.7.1设计换气次数见下表：表8.7-1各类房间通风换气次数表170中机中联工程有限公司 ××××××项目初步设计房间类型换气次数地下车库4次/小时（按h=3m计）变配电室5-12次/小时水泵房、制冷机房6次/小时机加工车间3-5次/小时涂装车间6-10次/小时装配车间3-5次/小时焊接车间6-10次/小时公共卫生间10次/小时公共浴室5-10次/小时职工餐厅厨房25-35次/小时各类仓库3-5次/小时调漆间12次/小时8.7.2地下车库和设备用房产生的废气和余热需通过机械通风排至室外，其系统与防排烟系统合用，补风由车道入口自然补风，系统划分及组成详见消防专篇中的防排烟设计。8.7.3厨房采用变压式排风道进行排风。8.7.4柴油发电机房及储油间设独立的通风系统。储油间风机防爆。8.7.5***装配试验车间的试验工段，根据工艺提供资料，设机械送、排风系统进行全室换气，发动机排烟经波纹管、排气消声器至抽风罩收集后高空排放。8.7.6清洗机已自带风机，本专业只需接管将废气排至室外高空排放。8.7.7零星散发在***区、***厂房的废气，分别在屋顶上安装*自然通风器＋屋顶风机的方式进行全面换气。8.7.8涂装车间****涂装设备已自带通风净化设备，本专业只需接风管将废气引至室外高空排放。零星散发在调漆间、辅料库、涂装车间的废气，分别在侧墙上安装防爆轴流风机或屋面风机的方式进行室内全面换气。170中机中联工程有限公司 ××××××项目初步设计8.7.9注塑车间的废热，分别安装防爆屋面风机的方式进行室内全面换气。8.7.10焊接工段内CO2焊机在生产中产生Fe2O3、MnO、SiO2、O3等有害气体，长期聚集在室内将危害工人的身体。考虑机械送风系统以满足工人对新风的需求，同时设置工位局部排风系统＋屋顶风机全室通风的方式将焊烟强制排向室外高空。8.7.11加工工段冷却液配置间按工艺要求设侧墙轴流风机全室通风。8.7.12车间更衣室、公共卫生间和浴室均设计机械通风系统。8.7.13食堂局部排风系统由专业厨房设备公司设计。8.7.14***设置事故通风系统，采用****风机，室内、外便于操作处设置风机启动开关。以上通风系统配置见附表8.13-1和附表8.13-2。8.8防火及保温范例：8.8.1所有冷（热）水系统的管道、管件、风管等均采用不燃材料进行保温；风管保温材料采用离心玻璃棉，其外覆铝箔；水管及阀门等均采用橡塑发泡材料保温。8.8.2多层厂房每层送、排风水平风管与垂直总管交接处的水平管段上设防火阀。风管穿越防火墙、机房隔墙及楼板处均设防火阀。防火阀动作温度为70℃。8.8.3各防排烟系统详见消防专篇10.8。170中机中联工程有限公司 ××××××项目初步设计8.9节能详见节能专篇11.5。8.10废气处理及降噪、减振（可详见环保专篇）范例：8.10.1机加工车间的精加工机床采用配套的除尘净化机组净化加工产生的铁尘，达标后就地排放。8.10.2焊接车间的焊机工作台采用移动式（集中式）静电焊烟净化器对焊接烟气净化。8.10.3铸造车间熔化工部的冲天炉；造型工部的落砂机；清理工部的清理滚筒、喷抛丸室；砂处理工部的混砂机、旧砂再生装置和皮带机落料处均采用旋风除尘器+布袋除尘器二级除尘系统，废气经处理达标后排放。8.10.4表面处理工段采用槽边吸气罩抽风，并设置酸（碱）雾净化塔利用液体吸收法将其排出的废气加以中和、净化达标后排至室外高空。风管采用硬聚氯乙烯制作，排风机采用玻璃钢离心风机。排风系统均采取防腐蚀措施。8.10.5在选择设备及系统设计时，优先选用转速低、效率高、噪声低、振动小的设备，同时对风管采取消声措施。8.10.6室内、外空调机房均采取隔声和隔振措施，平面布置时尽量远离噪声要求低的房间。风系统管道消声采用控制设计风速及设置消声器的措施满足国家现行噪声标准要求。8.10.7冷水机组、水泵、风机及空调器等设备的进出口均采用软接头。170中机中联工程有限公司 ××××××项目初步设计8.11需要提请解决或确定的问题范例：因本建筑消防设计较为复杂，就防排烟系统设计希望与相关单位进一步讨论商议。建议对重点场所进行火灾安全评估。8.12投资概算范例：本次通风空调工程总投资***万元，具体详见下表：表8.12-1采暖通风投资概算表序号车间名称车间面积（m2）投资（万元）备注采暖通风与废气处理空调消防合计12合计8.13附表附表8.13-1：通风方案明细表附表8.13-2：采暖、通风、空调主要设备明细表范例：79附表8.13-1通风方案明细表车间名称房间名称或工艺设计编号数量有害物名称及浓度设备排风量（m3/h）系统排风量（m3/h）净化设备及通风机型号、名称系统编号170中机中联工程有限公司 ××××××项目初步设计ATV厂房1厂房自然通风1热、废气屋面顺坡通风器2试验间全室通风48发动机尾气、油烟低噪音柜式离心风机P-*～*低噪音柜式离心风机S-*～*3性能检测区全室通风1发动机尾气、油烟屋顶离心风机4装配试验场地排烟2发动机尾气、油烟低噪音柜式离心风机焊接注塑厂房1热水槽、脱脂槽等5含酸碱蒸汽工艺设备自带风机，只接管涂装车间油箱线2水切炉1水蒸汽工艺设备自带风机，只接管3底、面漆喷漆室2二甲苯工艺设备自带风机，只接管4油箱固化炉1二甲苯工艺设备自带风机，只接管5流平室2二甲苯工艺设备自带风机，只接管6打磨室1二甲苯工艺设备自带风机，只接管ATV电泳线1热水槽、脱脂槽等4含酸碱蒸汽工艺设备自带风机，只接管2电泳漆烘干炉1二甲苯工艺设备自带风机，只接管涂装车间全室通风1少量有机溶剂挥发气体屋面顺坡通风器＋防爆屋顶离心风机注塑车间全室通风1热屋面顺坡通风器＋屋顶离心风机170中机中联工程有限公司 ××××××项目初步设计焊接车间全室通风1Fe2O3、MnO、SiO2、O3屋面顺坡通风器＋屋顶离心风机焊接台位局部通风1Fe2O3、MnO、SiO2、O3低噪音柜式离心风机研发中心（一）试验间全室通风15发动机尾气、油烟低噪音柜式离心风机P-*～*低噪音柜式离心风机S-*～*80附表8.13-2采暖、通风、空调设备明细表序号建筑物名称系统编号设备名称及型号主要技术规格数量安装容量（kW）备注单台合计1通风部份1.1ATV厂房P-1～8低噪音柜式离心风机L=2100m3/hH=580Pan=1350r.p.m.η≥70％81.512S-1～8低噪音柜式离心风机1.2**厂房P-9～16屋顶离心风机P-17,18低噪音柜式离心风机1.3焊接注塑厂房P-1～10低噪音柜式离心风机P-11～50屋面顺坡通风器＋屋顶离心风机P-51～74170中机中联工程有限公司 ××××××项目初步设计屋面顺坡通风器＋屋顶离心风机P-75～98屋面顺坡通风器＋防爆屋顶离心风机1.4研发中心（一）P-1～15低噪音柜式离心风机S-1～15低噪音柜式离心风机2空调部分份2.1ATV厂房L-1一体化冷热水机组Qc=400kWQh=400kWCOP=4.1W/W19898卧式空调箱（4排）L=2000m3/hHj=250PaQc=28kWWs=0.42W（/m3/h）160.75122.2三坐标测量间恒温恒湿空调机L=4800m3/hQc=25kWQh=27kWEER=2.6W/W11313全热新风交换器L=1000m3/h热回收效率50％总计9热能动力9.1设计依据及原始资料9.1.1本专业设计所执行的国家和地方现行主要规范、规定和标准：1）《建筑设计防火规范》GB50016-2006；2）《锅炉房设计规范》GB50041-2008；3）《压缩空气站设计规范》GB50029-2003；170中机中联工程有限公司 ××××××项目初步设计4）《城镇燃气设计规范》GB50028-2006；5）《氧气站设计规范》GB50030-2007；6）《乙炔站设计规范》GB50031-91；7）《工业金属管道设计规范》（2008年版）GB50316－2000；8）《深度冷冻法生产氧气及相关气体安全技术规程》GB16912-2008；9）《溶解乙炔设备》JB-T8856-2001；10）《城市热力网设计规范》CJJ34-2002；11）《城镇供热直埋蒸汽管道技术规程》CJJ104-2005；12）《城镇直埋供热管道工程技术规程》CJJ／T81-1998；13）与本工程有关的其它国家和地方现行规范、规定和标准（全部列出）。9.1.2（与本专业设计有关的批准文件）9.1.3（水质分析资料；燃料种类、低位发热量及煤质分析资料；地质情况、地下水位及冻土深度等）9.1.4现场收集资料及厂方提供的原始资料；9.1.5其他专业提供的设计资料（如总平面布置图、供热分区、热负荷及介质参数、发展要求等）1）厂（园）区总平面布置图；2）工艺及有关专业提供的耗汽（气）量及设备用气压力；3）暖通专业提供的采暖、空调的热负荷资料。9.2设计范围及内容170中机中联工程有限公司 ××××××项目初步设计9.2.1现状概述（概述与动力有关的内容）9.2.2设计范围及内容范例：新建燃煤（燃气、燃油）锅炉房、压缩空气站、制氮机房、液态二氧化碳汽化供气站；厂区与车间的蒸汽管道、压缩空气管道、二氧化碳管道和天然气管道系统。（对今天发展或扩建的考虑）。（对改建、扩建工程，应说明对原有的建筑、构筑、设备等的利用情况）。9.3锅炉房9.3.1概述本次设计拟新建（扩建）锅炉房，供生产用汽和厂房内冬季采暖。燃料为II类或I类烟煤，以本地煤为主，低位发热值为***，应用基灰分为***：应用基硫分为***，市场采购，汽车运输。水源为城市自来水。9.3.2锅炉的热负荷及设备选择1）热负荷见全厂热负荷见下表：表9.3-1全厂热负荷序号名称压力（表压）（MPa）蒸汽耗量（t/h）采暖用蒸汽（热水）t/h（MW）空调用蒸汽（热水）t/h（MW）备注小时平均小时最大1车间0.5170中机中联工程有限公司 ××××××项目初步设计2车间0.33车间0.5锅炉房自用蒸汽0.3合计根据暖通专业资料，采暖方式为热水采暖，采暖供水温度95℃，回水温度70℃。2）设计计算热负荷为：***kW；计算蒸汽（热水）耗量：***t/h。3）设备选择根据计算负荷和建设方要求，锅炉房选用**台***型循环流化床燃煤蒸汽锅炉，单台额定蒸发量为***t/h，额定蒸汽压力为***MPa，温度为饱和温度。4）热力系统及主要辅助设备的选择（1）水处理系统选用***型纳离子交换器***台，单台处理水量为**t/h；***型除氧器***台；***型除氧水泵***台，1用1备；***型盐液泵1台，磷酸盐加药装置1套；***m3的软水箱或池***个。（2）给水系统锅炉给水泵采用锅炉配套的电动给水泵***型***台；蒸汽泵***；型***台。（3）蒸汽及凝结水系统锅炉的蒸汽经计量后到分汽缸，再由分汽缸送至各用户。系统选用DN***的分汽缸一个。170中机中联工程有限公司 ××××××项目初步设计生产车间有***%的蒸汽凝结水回到锅炉房，凝结水回至除氧器水箱，供锅炉给水用。（4）排污系统选用***型连续排污膨胀器1个，***型定期排污膨胀器1个，锅炉的排污水经膨胀器后排至降温池。5）烟、风系统选用***型一次风机***台、***型二次风机***台和***型引风机***台，均采用锅炉配套设备；另选***型除尘器***台，除尘效率≥**%。锅炉出来的烟气经除尘后由引风机送至烟囱高空排放。烟囱为混凝土烟囱，高**m，上口内径为D***mm。6）燃料及灰渣系统（1）锅炉用煤作燃料，外购的煤由卡车运输经地磅计量后堆放在煤场，用人工手推小车将煤运至碎煤机前的煤斗，由给料机及输煤皮带将煤送入碎煤机，经破碎后的煤由斗式提升机送至锅炉房运煤层，再由设有电子皮带称的输煤皮带将煤计量后送至炉前煤斗，煤经溜煤管至炉前螺旋给煤机对锅炉上煤。燃料耗量如下（1台炉）：小时最大耗煤量：***kg/h·台；年耗量：***t/a。（2）灰渣由槽型螺旋除渣机除渣，用人工手推小车运至渣场临时堆放，定期由卡车运至环保部门指定处。灰渣量如下：小时最大耗煤量：***kg/h·台；年耗量：***t/a。170中机中联工程有限公司 ××××××项目初步设计（3）煤、灰渣场面积煤场按7天的堆放量，采用移动式胶带输送机堆煤，煤场面积***m2；灰渣场按3天的堆放量，灰渣场面积不小于***m2。7）锅炉房组成及面积锅炉房位于厂区***，由锅炉间、水处理、水泵间、隔声控制室、引风机间、化验室、备件间、更衣室、浴室、厕所等组成，总建建筑面积***m2，其中：锅炉运行层建筑面积***m2，屋架下弦标高***m，运行层标高***m。锅炉房的规模已考虑了生产的发展，不再预留发展位置。8）工作制度及人员锅炉房工作制度为三班制，设工段长1人，技术员1人，化验、水处理工1人；每班设班长1人，司炉工2人，司泵工1人，运煤工、除灰渣工共4人，共计27人。检修工、电工、杂工等由厂方统一考虑。9.3.3锅炉房投资概算见下表：表9.3-2锅炉房投资概算表序号费用名称数额（万元）备注1设备购置费2运杂费3安装费4工艺投资费5设备基础费计入土建设资中6合计9.3.4主要技术经济指标见下表：表9.3-3锅炉房主要技术经济指标序号名称单位数值备注170中机中联工程有限公司 ××××××项目初步设计1小时最大蒸汽量t/h2锅炉型号×台数型×台3锅炉安装容量t/h4耗煤量小时最大t/h全年t/a5灰渣量小时最大t/h全年t/a6耗水量小时最大t/h昼夜t/d7电安装容量kW其中备用kW年电耗量kW·h8盐耗量kg/次9人员数（最大班/总数）人10锅炉房建筑面积m2其中主厂房m2辅助间11锅炉房工艺投资万元12单位安装容量工艺投资万元/t13每吨煤产汽量t/t9.4压缩空气站9.4.1概述1）170中机中联工程有限公司 ××××××项目初步设计生产需用压缩空气，本次设计拟建压缩空气站一个，供***厂房、车间生产用压缩空气。2）压缩空气站设在位于厂区**的***内。考虑生产的发展，预留***台机组的安装位置。9.4.2压缩空气耗量及设备选择1）全厂压缩空气耗量见下表：表9.4-1全厂压缩空气耗量序号名称压力（表压）（MPa）压缩空气消耗量（m3）备注小时平均小时最大全年1车间0.6不净化处理2车间0.3～0.6无油无水、灭菌3车间0.6无油无水4车间0.6无油无水其它0.3～0.6无油无水合计2）压缩空气计算耗量：***m3/min。其中：不需要净化处理的为****m3/min；需要净化处理的为***m3/min。3）根据计算耗量及压力，压缩空气站选用***型空压机**台，单台排气量为***m3/min，排气压力为0.8Mpa，电功率***kW。预留***台***m3/min机组的台位，压缩空气站负荷保证系数为***%。4）附属设备包括：***型冷冻式干燥机***台，处理量为***m3/min。选用**m3储气罐***个。9.4.3压缩空气站组成和面积170中机中联工程有限公司 ××××××项目初步设计压缩空气站由机器间组成，总建筑面积为***×***=***m2，屋架下弦标高***m。9.4.4工作制度及人员压缩空气站工作制度为三班制，值班运行人员由***统一考虑，维修人员由全厂统一考虑。9.4.5压缩空气站投资概算见下表：表9.4-2压缩空气站投资概算表序号费用名称数额（万元）备注1设备购置费2安装费3运杂费4工艺投资费5设备基础费计入土建设资中6合计9.4.6主要技术经济指标见下表：表9.4-3压缩空气站主要技术经济指标序号名称单位数值备注1压缩空气站设计负荷m3/min2空压机型号×台数型×台3空压机安装容量m3/min4空压站电力安装总容量kW5循环冷却水耗量m3/a6站房建筑面积m2170中机中联工程有限公司 ××××××项目初步设计9.6其它动力站房（按住建部《建筑工程设计文件编制深度规定》（2008年版）的要求参照上述站房编写）。9.6动力管道9.6.1概述本次设计的动力管道有：厂区蒸汽管道、凝结水管道、压缩空气管道和***管道。9.6.2管道设计原则各种动力管道由各自的站房经计量后接出，以辐射状的方式经厂区管道接至各用户车间。车间的蒸汽凝结水经厂区管道回至锅炉房。9.6.3管道敷设方式及保温、防腐1）车间内动力管道沿墙、柱及设备架空敷设，局部至设备的管道埋地敷设。2）厂区各种动力管道均采用***敷设，各种动力管道共架敷设。3）需保温的热管道有蒸汽、凝结水和采暖供回水管道采用复合硅酸盐材料保温或海硅1000型高效节能保温材料保温，无需保温的管道采用油漆防腐，埋地管道采用加强型绝缘防腐。9.6.4管子和附件蒸汽管道、采暖供回水管道采用输送流体用无缝钢管，阀门采用柱塞阀和球阀。凝结水和压缩空气管道：≥DN50的管道采用无缝钢管，≤DN40的管道采用低压流体输送用焊接钢管，阀门采用碳钢截止阀或柱塞阀。170中机中联工程有限公司 ××××××项目初步设计9.6.5动力管道投资概算***车间：***万元；***车间：***万元；车间管道合计：***万元。厂区管道：***万元。9.7节能、环保、消防、安全措施等（根据项目设计的内容和特点写）范例：9.7.1采用高效节能型锅炉，热效率为***%。9.7.2采用炉内加石灰石脱硫，脱硫效率为***%；锅炉燃烧所产生的烟气中带有的飞灰，采用***除尘器进行除尘处理，除尘效率为***%。9.7.3连续排污扩容器产生的二次蒸汽，回收至除氧器内利用。9.7.4设置引风机房，降低风机噪声对周边环境的影响。在一、二次风机入口安装消声器以降低噪声，可降低噪声约***dB（A）。9.8附表9.8.1锅炉房设备明细表；9.8.2压缩空气站设备明细表；9.8.3（其它站房的设备明细表）。9.9附图（详见目录）170中机中联工程有限公司 ××××××项目初步设计10消防10.1设计依据10.1.1现行的国家和地方有关规范、条例、规定和标准：1）《建筑设计防火规范》GB50016-2014；2）《汽车库、修车库、停车库设计防火规范》GB50067—97（1998年版）；3）《建筑内部装修设计防火规范》GB50222-95（2001年版）；4）《建筑灭火器配置设计规范》GB50140-2005；5）《火灾自动报警系统设计规范》GB50116-98；6）《建筑钢结构防火设计规范》CECS200：2006；7）《自动喷水灭火系统设计规范》GB50084-2001（2005年版）。10.1.2方案阶段消防批文。10.2设计内容及原则10.2.1设计内容本工程设计范围内，总图、建筑、结构、给排水、电气和暖通等各专业的消防设计。10.2.2设计原则170中机中联工程有限公司 ××××××项目初步设计贯彻“以防为主，防消结合”的方针。根据每幢建筑物的消防特征，正确定性，分别采用不同的消防方式，以满足国家强制性防火规范的规定要求。10.3工程消防特征本工程是集设施为一体的***工厂。本工程共有子项目***个，各子项建筑物的消防特征见下表：表10.3-1项目建筑物消防特征一览表项目名称建筑分类层数-*/*建筑高度（m）建筑基底面积（m2）建筑面积（m2）防火分类耐火等级灭火器配置场所火灾种类危险等级**厂房*层厂房*类*级*类*级**仓库*层仓库*类*级*类*级**站房*层**食堂多层公建倒班楼多层住宅办公楼*层公建研发中心多层公建车库民用配套Ⅲ类注：1、建筑高度为消防计算高度，即建筑物主要出入口处的室外地坪到主要使用房间屋面板板面或檐口的高度。2、以上内容由项目负责人根据实际工程修改填写。170中机中联工程有限公司 ××××××项目初步设计10.4总图消防10.4.1防火间距在总体布局方面，各建筑物之间相互间距均符合《建筑设计防火规范》规定的防火间距。10.4.2消防车道设置占地面积大于3000m2的甲、乙、丙类厂房或占地面积大于1500m2的乙、丙类仓库均设有环形消防车道。个别设环形消防车道有困难的厂房和仓库，已沿建筑物的两个长边设置消防车道。1）可燃材料露天堆场区，液化石油气储罐区，甲、乙、丙类液体储灌区和可燃气体储灌区均设有形成环形消防车道。2）供消防车取水的天然水源和消防水池也设有消防车道。10.4.3消防扑救面（登高面）和扑救场地1）高层建筑的底边至少留有一个长边或周边长度的1/4直接落地的扑救面（扑救面），并在此范围内设有直通室外的楼梯或直通楼梯间的出口。2）在此范围的室外，还设置了长度和宽度不小于15m和10m或20m和10m的消防救援场地；在此范围内没有设置任何架空线缆和其他影响消防车通行及扑救的障碍物；此范围内也没有设置室外停车位（详见消防总平面布置图）！10.4.4对消防车道和扑救场地的要求1）该地块四周均有城市道路，可以形成便捷的消防环道。尽头式消防车道设置了回车场（回车道），回车场的面积不小于18.0m×18.0m。2）消防车道净的进宽度和净空高度均不小于4.0m（双车道≥7m）。170中机中联工程有限公司 ××××××项目初步设计通过救援场地的消防车道坡度≤35%。消防车道的最小转弯半径，多层建筑R≥9m，高层建筑R≥12m。3）消防车道路面、扑救作业场地及其下面的管道和暗沟等均能承受36T的大型消防车的压力。供消防车停留的空地，其坡度不大于3%。10.5建筑消防10.5.1消防控制室消防控制室设于*号楼*层，有直接对外开门，面积***m2。10.5.2防火防烟分区本工程*号楼地下***层，设*个防火分区，防火分区面积分别为***m2、***m2，每个防火分区设*个安全出口；地上***层，设*个防火分区，防火分区面积分别为***m2、***m2，每个防火分区设***个安全出口。每个防火分区设*部消防电梯，前室（合用前室）面积***m2，（有、无）直接采光通风；设*部封闭楼梯，*部防烟楼梯，靠外（内）墙布置，有（无）直接采光通风，防烟楼梯前室面积***m2。10.5.3安全疏散及疏散距离1）防火分区的最大人数和安全疏散宽度、疏散口数量、安全疏散距离、疏散楼梯设置、消防电梯数量、位置、载重量及运行速度等满足相应规范要求（详见各层平面图）。2）每个防火分区内均设有2个以上的安全出入口。办公楼入口均面向城市道路或入口广场。*楼设楼梯一部，消防电梯两部（每部载重量***kg）。170中机中联工程有限公司 ××××××项目初步设计3）本工程***项目，疏散人数根据***标准计算，按最不利层*层计算疏散人数为***人，按***标准，疏散宽度需要***m，现有疏散楼梯（走道，外门）***部，共计***m，满足疏散要求。本工程项目位于两部楼梯之间房间至楼梯间最大距离为***m，位于袋形走道房间距楼梯间最大距离***m，房间最远点至门距离***m，首层疏散楼梯至室外出入口的距离***m，符合***规范的要求。10.5.4建筑防火构造1）本工程防火隔墙采用***砌筑，耐火极限不低于3（4）小时。楼、电梯间隔墙以及宿舍分户墙采用***厚***墙，耐火极限不低于2.0小时。非承重外墙、疏散走道两侧的隔墙以及所有管道井的隔墙采用***厚***墙，耐火极限不低于1.0小时。电缆井、管道井每隔一层，楼板用混凝土封堵。2）防火墙两侧门窗洞口水平距离≥2.00m，“U”型“L”建筑转角处水平距离≥4.00m。楼梯间窗口与套房窗口最近边缘之间的水平间距≥2.0m。3）相邻的防火分区在防火隔墙上联系处采用甲级防火门或特级防火卷帘门。车库防火分区之间防火分隔采用特级防火卷帘（其采用背面升温作耐火极限判定条件不低于3.00h）。消防电梯前室，防烟楼梯间及前室门设乙级防火门，在***部位设*级防火窗。楼梯间及消防前室采用乙级防火门。储油间、发电机房、变配电间、消防水泵房、消防电梯机房、自动灭火系统的设备室、通风、空调机房、地下室内存放可燃物平均重量超过30kg/m2的房间及防火墙上的门采用甲级防火门。管道井检查门采用丙级防火门（设在消防前室内的管道井检查门采用乙级防火门）。需要管理控制的安全出口采用防火型自动报警逃生门锁系统。170中机中联工程有限公司 ××××××项目初步设计日常交通频繁的楼梯间采用火灾时能自行关闭的常开式防火门。4）建筑二次装修应采用不燃烧或难燃烧材料，并按《建筑内部装修设计防火规范》GB50222-95（2001年版）执行。10.6结构防火10.6.1本工程主要承重构件的材料，最小截面尺寸及钢筋保护层厚度的耐火极限均满足要求相应耐火等级的要求。框架柱最小截面均大于300×300，混凝土梁、柱纵向受力钢筋的保护层厚度不小于20mm，楼板纵向受力钢筋的保护层厚度不小于15mm，满足规范要求。10.6.2项目建筑物构件的构造及燃烧性能、耐火极限加下表：表10.6-1建筑物构件的构造及燃烧性能、耐火极限构件名称耐火性能和耐火极限构件名称耐火性能和耐火极限防火墙不燃烧体≥3.0小时房间墙隔不燃烧体≥0.75小时承重墙不燃烧体≥2.0小时柱不燃烧体≥3.0小时非承重外墙不燃烧体≥1.0小时梁不燃烧体≥2.0小时楼梯间的墙电梯井的墙不燃烧体≥2.0小时疏散走道两侧的墙不燃烧体≥1.0小时楼板不燃烧体≥1.5小时屋顶承重构件不燃烧体≥1.5小时疏散楼梯不燃烧体≥1.5小时吊顶（包括吊顶格栅）不燃烧体≥0.25小时10.7消防给排水10.7.1消防标准和消防水源1）消防标准（1）消火栓系统：在本工程内取***楼作为计算标准,170中机中联工程有限公司 ××××××项目初步设计该建筑按***类高层***楼设计。（2）自动喷水灭火系统:以***楼为标准，按中危险级***级设计。（3）消防用水量标准及一次灭火用水量，详见下表：表10.7-1消防用水量标准及一次灭火用水量序号系统名称消防用水量标准火灾延续时间一次灭火用水量备注1室内消火栓系统***L/s***h***m3由消防水池供2自动喷水灭火系统***L/s***h***m3由消防水池供3室外消火栓系统***L/s***h***m3由城市管网供（或由消防水池供）合计***m32）消防水源（当只需储存室内消防用水时，按以下方式叙）（1）室外消防水源由城市自来水管网直接供给,从本工程***侧和***侧的城市给水管道分别接入DN***mm进水管一条，与本工程内的室外给水环网相接，形成双向供水。（2）室内消防用水贮存在本工程内**楼地下***层的消防水池。消防水池的有效容积为V=***m3，共分两格，每格有效容积为V=***m3。并从室外给水管道接入DN***mm进水管一条，作为消防水池补水使用。（3）消防水池设取水井***个，供城市消防车到现场取水灭火使用。当需要同时储存室内和室外消防用水时，按以下方式叙述：（1）室内外消防用水均贮存在本工程内***楼地下***层的消防水池内。消防水池的有效容积为V=***m3，共分两格，每格有效容积为V=***m3。并从本工程***侧的城市给水管道接入DN***mm进水管一条，作为消防水池补水使用。170中机中联工程有限公司 ××××××项目初步设计（2）消防水池设取水井***个，供城市消防车到现场取水灭火使用10.7.2室外消防给水系统1）室外采用生活与消防合一（或独立）的消防给水系统,管网呈环状形敷设,管径为DN100~***mm。2）管网内共设有***座地上式消火栓。供城市消防车到火灾现场取水灭火使用。3）在***楼地下***层消防泵房内，共设2台室外消火栓给水加压泵，一用一备。10.7.3室内消火栓给水系统1）室内采用临时高压制给水系统，在***楼地下***层消防泵房内，共设2台室内消火栓给水加压泵，一用一备。2）在***楼~***楼内各层均设消火栓进行保护。其布置能保证室内任何一处均有2股水柱同时达到。3）为保证最低层消火栓处的静水压不大于1.0MPa，故采用减压阀进行竖向分区,竖向分区见下表：表10.7-2室内消火栓给水系统竖向分区分区楼栋Ⅰ区Ⅱ区Ⅲ区备注1号***F~***F***F~***F***F~***F2号3号4号170中机中联工程有限公司 ××××××项目初步设计4）每个消火栓箱内均配置DN65mm消火栓一个、DN65mmL25m麻质衬胶水带一条，DN65×19mm直流水枪一支、启动消防水泵按钮和指示灯各一只（需要说明的***楼的消火栓还应配置自救消防卷盘一套）。5）在***楼的屋顶设有高位消防水箱，有效容积***m3，其安装高度能满足最不利点消火栓处的7m水柱的静水压要求。6）消火栓系统设有3套消防水泵接合器，具体位置详见给排水总平面图。10.7.4自动喷水灭火系统1）设置范围***楼~***楼均设喷头保护。（需要明确部位的场所：如车库、商场、客房、走道等可在此条中予以说明）2）设计参数（1）危险等级：按中危险Ⅱ级设计。（2）喷水强度：***L/min.m2；作用面积：***m2；喷洒头工作压力0.1MPa。（3）系统计算用水量***L/s，设计取***L/s。·3）给水分区：为保证自动喷水灭火系统的水压不大于1.2MPa，故采用减压阀进行竖向分区，竖向分区见下表：表10.7-3自动喷水灭火系统竖向分区分区楼栋Ⅰ区Ⅱ区Ⅲ区备注1号***F~***F***F~***F***F~***F2号170中机中联工程有限公司 ××××××项目初步设计3号4号4）喷头选型：商场、办公等楼层采用DN15mm闭式下垂式装饰型玻璃球喷头，动作温度为68℃、K=80；停车库采用DN15mm闭式直立式玻璃球喷头，动作温度为79℃、K=80。厨房采用DN15mm闭式直立式玻璃球喷头，动作温度为93℃、K=80（其它部位根据需要说明）。5）消防水箱：与室内消火栓系统合用，有效容积为V=***m3。6）消防设备及设施：（1）在***楼地下***层消防泵房内，共设2台自动喷水灭火系统给水加压泵，一用一备（2）在***楼地下***层消防泵房内，集中设置报警阀组***套，每个报警阀组的最不利喷头处设末端试水装置。（3）自动喷水灭火系统共设***套，消防水泵接合器具体位置详见给排水总平面图。10.7.5消防排水1）消防电梯坑底的侧面设有集水池，池内设消防潜水泵排出消防废水。2）集水池有效容积***m3，潜水泵2台，一用一备。10.7.6消防管材1）室内消火栓给水管采用热镀锌钢管,丝扣及沟槽式卡箍连接。2）室外消火栓给水管采用管内壁喷塑外壁涂石油沥青球墨铸铁给水管，橡胶圈接口。3）自动喷水灭火系统给水管采用热镀锌钢管。DN≤100mm170中机中联工程有限公司 ××××××项目初步设计者采用丝扣连接，DN>100mm者采用沟槽式卡箍连接。4）消防压力排水管采用热浸镀锌钢管，沟槽式（卡箍）、丝口或发兰连接。10.7.7化学消防1）***机房设置七氟丙烷气体灭火系统，灭火剂用量***kg。2）各建筑内根据其面积和火灾类别，在适当位置配置一定数量的手提式***灭火器。10.7.8主要设备器材见下表：表10.7-4主要设备器材表序号名称规格型号单位数量备注1室外消火栓给水加压水泵XBD***-***型台一用一备Q=***.***m3/h.台,H=***mN=1***.***kW/台,n=***r/min2室内消火栓给水加压水泵XBD***-***型台2一用一备Q=***.***m3/h.台,H=***mN=1***.***kW/台,n=***r/min3自动喷水加压水泵XBD***-***型台2一用一备Q=***.***m3/h.台,H=***mN=1***.***kW/台,n=***r/min4消防水箱有效容积V=***m3座1170中机中联工程有限公司 ××××××项目初步设计热浸镀锌钢板结构5地上式消火栓SA100/65-1.0座6消火栓系统消防水泵接合器SQS100-A型套7自动喷水灭火系统消防水泵接合器SQS100-A型套8湿式报警阀组DN150,PN=1.20MPa套9室内消火栓消火栓箱700×1000×240,箱内配DN65mm消火栓一个，DN65套mm，L25m衬胶水带一条，DN19mm水枪一支，启动消防水泵按钮和指示灯各一只；10组合式室内消火栓（配消防卷盘）消火栓箱700×1000×240,箱内配DN65mm消火栓一个，DN65mm，L25m衬胶水带一条，DN19mm水枪一支，启动消防水泵按钮和指示灯各一只；套10.8防排烟范例：10.8.1不满足自然排烟条件的地下车库均设排烟系统，排烟系统与排风系统共用一套管道和风机。每个防烟分区的建筑面积不超过2000m2，且防烟分区不跨越防火分区；防烟分区的划分采用从顶棚下突出的不小于0.5m170中机中联工程有限公司 ××××××项目初步设计的梁划分，排烟风机的排烟量按换气次数不小于6次／小时计算确定。10.8.2车库无直接通向室外的汽车疏散口的防烟分区，同时设置进风系统，且送风量不小于排风量的50%。车库的排烟系统和进风系统设置见下表：表10.8-1车库的排烟系统和进风系统的设置表项目名称排烟系统编号排烟风机规格进风系统编号进风风机规格备注*号楼地下车库P（Y）-1S-1排烟风机为双速风机P（Y）-*P（Y）-*P（Y）-**号楼地下车库P（Y）-*P（Y）-*自然进风排烟风机为双速风机10.8.3不满足自然排烟条件的地下室均设排烟系统，排烟风机的排风量为：担负一个防烟分区时，按每平方米不小于60m3/h计算，但单台风机的最小排烟量不小于7200m3/h；担负两个或两个以上防烟分区时，按最大防烟分区面积每m2不小于120m3/h计算。房间和走道的有关排烟系统和进风系统设置见下表：表10.8-2房间和走道的有关排烟系统和进风系统设置表排烟对象排烟系统编号排烟风机规格进风系统编号进风风机规格备注房间PY－1S-1位于地下PY－位于地下PY－位于地上PY－位于地上走道PY－自然进风170中机中联工程有限公司 ××××××项目初步设计PY－自然进风10.8.4本工程内不具备自然排烟条件的防烟楼梯间，防烟楼梯间前室以及消防电梯前室均设机械加压送风系统。机械加压送风系统设置见下表：表10.8-3机械加压送风系统设置表加压送风对象楼栋号加压送风系统编号加压送风风机规格安装位置备注剪刀楼梯间JS-1、屋顶层楼梯间JS-合用前室JS-10.8.5任一层建筑面积大于5000m2的丁类厂房应设排烟系统。室内净高小于等于6.0m时应划分防烟分区，每个防烟分区的建筑面积不宜超过500m2，防烟分区不应跨越防火分区，采用隔墙、顶棚下凸出不小于500mm的结构梁以及顶棚或吊顶下凸出不小于500mm的不燃烧体等进行分隔。排烟风机的排风量为：担负一个防烟分区时，按每m2不小于60m3/h计算，但单台风机的最小排烟量不小于7200m3/h；担负两个或两个以上防烟分区时，按最大防烟分区面积每m2不小于120m3/h计算。室内净高大于6.0m且不划分防烟分区的空间，排烟风机的排风量按每m2不小于60m3/h计算。10.8.6丙类厂房中建筑面积大于300m2的地上房间应设排烟系统。10.8.7占地面积大于1000m2的丙类仓库应设排烟系统。10.8.8人员、可燃物较多的丙类厂房或高度大于32.0m的高层厂房中长度大于20m的内走道应设排烟系统。其它建筑中长度大于40.0m的疏散走道应设排烟系统。170中机中联工程有限公司 ××××××项目初步设计10.8.9戊类生产厂房消防设计均采用自然排烟方式：利用厂房屋顶通风器、通风气楼及外墙可开启的高侧窗排烟。排烟口面积不小于该厂房建筑面积的2％，且自然排烟口距该防烟分区最远点的水平距离小于30m。10.8.10中庭应设排烟。体积小于等于17000m3时，排烟风机的排烟量按换气次数不小于6次／小时计算确定；体积大于17000m3时，排烟风机的排烟量按换气次数不小于4次／小时计算确定，但不应小于102000m3/h。10.8.11用于消防的所有排烟、送风风机均选用消防高温排烟风机。10.8.12加压送风系统与机械排烟系统具体布置见附图。10.9电气消防 10.9.1报警系统组成及保护等级确定（根据具体工程增减）根据本工程建筑性质，确定***为一级消防保护等级，确定***为二级消防保护等级。消防系统采用***形式，消防控制室设在***，对整个工程火警进行监视。该系统由一个集中报警控制器、数台区域报警器及若干楼层显示器、火灾探测器、事故广播、声光报警器、手动报警器、火警电话、联动设备等组成，具体设置详消防系统图。10.9.2报警系统设备选择及设置地下车库及设备用房分别设感温、感烟探测器；厨房、发电机房、热水炉间设感温探测器；商场、宾馆、餐饮、办公、会所、公共走廊、电梯前室等处设感烟探测器；在***等处设置可燃气体浓度探测器；在***（高大空间）170中机中联工程有限公司 ××××××项目初步设计设置红外光束感烟探测器或空气采样早期烟雾探测器；在***设置缆式探测器；在各防火区的走廊、出口、电梯前室等地设手动报警按钮。10.9.3火灾广播及火警专用通信消防控制室设总线制智能型火灾紧急广播控制器，在本工程公共走廊、商场、餐饮、娱乐、客房床头柜、设备用房、车库等地设火灾紧急广播喇叭，除车库、设备用房外，其余部位喇叭由背景音乐喇叭兼用，火灾时自动切换。消防专用电话网络为独立的消防通信系统，在消防控制室内设置消防专用直通对讲电话总机，除在手动报警按钮上设置消防专用电话塞孔外，在消防水泵房、变配电室、发电机房、防排烟风机房、电梯机房、冷冻机房、建筑设备监控中心、管理值班室等场所还设有消防专用电话分机。电话主机设有自动录音，并配有与市消防局联络的直通电话（119）。10.9.4消防联动及控制要求（根据具体工程增减）当任意一处发生火灾时，消防控制室接受火警信号，并经确认后，联动相关设备：启动喷淋泵，消火栓泵，送、排烟风机；关闭失火区防火卷帘门；打开送风口、排烟口；切断火灾区非消防电源；接通事故广播、声光报警器、疏散标志灯；消防电梯自动返回首层；自动开启防火门释放器，关闭常开防火门；消防控制室接收各种设备动作返回信号；消防控制室设置消防水池、水箱水位显示和消防水泵供电电源信号显示；在消火栓箱内设置消火栓直接启泵按钮；重要消防设备除采用总线模块联动外，另设多线直接手动控制。170中机中联工程有限公司 ××××××项目初步设计气体灭火系统作为一个相对独立的系统，单独配置了自动控制所需的火灾探测器，可独立完成整个灭火过程。消防控制室能显示系统的自动、手动工作状态，能在气体灭火系统报警和喷射阶段有相应的声光信号，并关闭相应的防火门、窗，停止相关的通风空调系统，关闭有关部位的防火阀。该系统同时具有手动控制及应急操作功能。10.9.5消防报警系统线路选型及敷设方式信号传输干线采用***,电源干线采用***,电源支线采用***,电话线采用***,广播线采用***。传输干线采用防火金属线槽在弱电间、吊顶内明敷，支线采用穿钢管或经阻燃处理的硬质塑料管保护暗敷于不然烧体的结构层内且保护层厚度不宜小于30mm。由顶板接线盒至消防设备一段线路穿金属耐火（阻燃）波纹管。10.9.6消防设施电源供给及接地（根据具体工程增减）消防设施由变电所及发电机配电屏分别提供电源，采用双电源末级配电箱自动切换供电。报警系统另配备UPS后备电源，应急疏散照明灯具自带蓄电池，且连续供电时间不少于***min钟。消防系统接地与建筑其它接地共用接地体，接地电阻R<1Ω。10.9.7应急、疏散照明应急照明采用专用回路双电源配电，并在末端互投,部分应急照明采用区域集中式供电（EPS）应急照明系统，其连续供电时间不小于***170中机中联工程有限公司 ××××××项目初步设计min钟。应急照明系统干线采用矿物绝缘电缆在强电间、吊顶内明敷于金属防火线槽,支线采用耐火导线穿钢管或经阻燃处理的硬质塑料管暗敷于不燃烧体的结构层内，且保护层厚度不宜小于30mm。所有楼梯间及其前室、消防电梯前室、疏散走廊、变配电室、水泵房、防排烟机房、消防控制室、通讯机房、多功能厅、大堂等场所设置应急照明。变配电室、水泵房、防排烟机房、消防控制室、通讯机房等的应急照明照度值按不低于正常照明照度值的设置，多功能厅、大堂等场所的应急照明按不低于正常照明照度值的50%设置。在大空间用房、走廊、安全出口、楼梯间及其前室、电梯间及其前室、主要出入口等场所设置疏散指示照明。10.9.8消防场所标志在消防设施设备设置点设置光致发光消防设施设备标志；重要设备用房的门上设置光致发光场所指示标志。10.9.9漏电火灾报警系统在商场、餐饮、办公等场所按楼层或防火分区设置漏电火灾报警系统，漏电火灾报警系统选用***型，系统具有***功能。11节能11.1设计依据11.1.1《机械行业节能设计规范》JBJ14-2004；170中机中联工程有限公司 ××××××项目初步设计11.1.2《民用建筑热工设计规范》GB50176－93；11.1.3《公共建筑节能设计标准》GB50189－2005；（或**省《公共建筑节能设计标准》）；10.1.4**省《居住建筑节能设计标准》）；10.1.5《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008、《建筑幕墙》GB/T21086-2007；10.1.6《建筑设计防火规范》GB50016-2014；10.1.7《建筑采光设计标准》GB/T50033-2013；10.1.8《全国民用建筑工程设计技术措施节能专篇》（2007版）（建筑、电气、给水排水、暖通空调.动力）；10.1.9《民用建筑供暖通风与空气调节设计规范》GB50736-2012；10.1.10《建筑照明设计标准》GB50034-2004；10.1.11《节水型生活用水器具》CJ164－2002。10.1.12建筑所处地域气候分区及气象条件（详总说明有关部分，若无该地区气象条件资料，由建设方向气象部门购买后提供）。11.2工艺节能（参照机械行业节能设计规范》来写）11.2.1节能措施1）铸造（锻造、热处理、焊接、冲压、表面处理、机加工和工具机修、装配试验、工业炉）2）**********。3）**********。170中机中联工程有限公司 ××××××项目初步设计11.2.2能耗限额1）***********。2）***********。11.3建筑节能11.3.1节能措施1）总平面（1）根据规划条件、要求严格控制建筑密度，尽量减少硬化地面，（混凝土、石材、板材）保持足够的绿地和水域。（2）依照地形特征，尽量将每栋建筑布置为最佳朝向（重庆地区最佳朝向为南偏东10°至南偏西10°，较好朝向为南偏东30°至南偏西30°范围内）。建筑群体和建筑单体的布置有利于天然采光和自然通风。（3）充分利用太阳能、地热等可再生能源。2）建筑主体（1）将主要活动房间布置在南向（南偏东或南偏西），使房间夏天可减少室外热量侵入，冬天可获得较多的日照；（2）门窗洞口的开启位置有利于自然采光，也有利于自然通风；（3）减少建筑物外表面积。居住建筑体形系数满足《***居住建筑节能设计标准》的规定；（4）厨房和卫生间排风口的设置，避免强风时的倒灌现象和油烟等对周围环境的污染；（5）单面采光房间的进深不宜过大；170中机中联工程有限公司 ××××××项目初步设计（6）屋面、外墙表面采用浅色处理；（7）楼梯间采用可开启式外窗;（8）空调机组室外机位置合理，满足通风要求，不易受阳光直射。3）建筑围护结构（详见表11.3-1和11.3-3）11.3.2节能计算1）公建节能设计标准本项目**号楼为公共建筑，属**地区，执行《***节能设计标准》。本项目节能计算采用中国建筑科学院《建筑节能设计分析软件》，应用版本为*.**版，计算结果详见《建筑节能分析报告书》，其围护结构各部位构造及材料性能指标见表11.3-1；其节能设计的基本情况见表11.3-2：表11.3-1公建围护结构各部位构造及材料性能指标表部位构造做法厚度（mm）干密度（kg/m3）导热系数[w/（m.k）]蓄热系数[24h/[w/（m.k）]热阻值（m2.k）/w热惰性指标（D=R.S）导热系数修正系数屋面外墙砌体热桥底面接触室外空气的架空层地面170中机中联工程有限公司 ××××××项目初步设计地下室外墙非采暖房间与采暖房间的隔墙非采暖房间与采暖房间的楼板外窗（包括透明玻璃幕墙）朝向框料品种玻璃品种及规格传热系数（K）综合遮阳系数（SC）玻璃可见光透射比东南西北屋顶透明部分框料品种玻璃品种及厚度传热系数（K）玻璃遮阳系数（SC）备注表11.3-2公共建筑节能设计基本情况单体建筑名称***建筑外表面积F0（m2）建筑物体积V0（m3）体形系数S=F0/V0建筑朝向设计执行公共建筑节能设计标准规定性指标围护结构传热系数K值W/（m2·K）及遮阳系数SC值围护结构部位限值设计计算值屋面K≤0.7K=**外墙（包括非透明幕墙）平均传热系数K≤1.0K=**底面接触室外空气的架空或外挑楼板K≤1.0K=**外窗（包括透明幕墙）限值设计计算值不同朝向外窗（包括透明幕墙）设计窗墙面积比值窗户遮阳窗户遮阳东0.**K≤**SC≤*K=**SC=*南0.**K≤**SC≤*K=**SC=*西0.**K≤**SC≤*K=**SC=*北0.**K≤**SC≤*K=**SC=*天窗和中庭透明部分K≤0.3SC≤0.4外窗的气密性能分级≥6级6级玻璃幕墙气密性能分级≥3级3级地面R≥1.2R=采暖空调地下室外墙R≥1.2R=窗墙面积比小于0.4时可见光透射比≥0.40.4*权衡判定指标建筑物全年耗电量（kWh/m2）170中机中联工程有限公司 ××××××项目初步设计主要节能措施屋面保温主要材料及厚度保温形式外墙保温主要材料及厚度保温形式架空楼面主要主要材料及厚度保温形式地面主要材料及厚度保温形式地下室外墙主要材料及厚度保温形式外窗玻璃材料中空规格**mm窗框材料采暖空调系统选用设备形式及要求的制冷能效比结论（是否符合标准）屋面外墙架空楼板外窗（包括透明玻璃幕墙）天窗和中庭透明部分外窗气密性能分级玻璃幕墙气密性能分级地面地下室外墙权衡判断注：节能设计详细情况见“建筑节能计算报告书”。2）居住建筑节能本项目节能计算选取具有代表性的**号楼，该项目为居住建筑，属**地区，执行《**居住建筑节能设计标准》。本项目节能计算采用中国建筑科学院《建筑节能设计分析软件》，应用版本为*.**版，计算结果详见《建筑节能分析报告书》，其围护结构各部位构造及材料性能指标见表11.3-3；其节能设计的基本情况见表11.3-4：表11.3-3居住建筑节能**%围护结构各部位构造及材料性能指标表部位构造做法厚度（mm）干密度（kg/m3）导热系数[w/（m.k）]蓄热系数[24h/[w/（m.k）]热阻值（m2.k）/w热惰性指标（D=R.S）导热系数修正系数屋面170中机中联工程有限公司 ××××××项目初步设计外墙砌体热桥分户墙楼板底面接触室外空气的架空层外窗（包括透明玻璃幕墙）朝向框料品种玻璃品种及规格传热系数（K）综合遮阳系数（SC）玻璃可见光透射比东南西北户门框料品种玻璃品种及规格传热系数（K）备注表11.3-4居住建筑节能**%设计基本情况单体建筑名称**号楼建筑层数*层体形系数（F0/V0）限值设计值≤0.*0.*建筑外表面积（F0）***m2建筑节能计算面积***m2建筑物体积（V0）***.**m3建筑朝向南偏东**度外窗可开启面积（含阳台门）窗地比限值设计值每套住宅的通风口开口面积限值设计值≥7%*%≥5%*%设计执行居住建筑规定性指标围护结构传热系数K值W/（m2·K）及热惰性指标D值围护结构部位限值设计计算值170中机中联工程有限公司 ××××××项目初步设计节能**%设计标准屋面K≤0.*D<**;D>**K=0.**D=*.**外墙K≤0.*D<**;D>**K=*.**D=*.**地面接触室外空气的架空楼板或外挑楼板K≤1.*K=*.**分户墙K≤2.0K=*.**楼板K≤2.0K=*.**户门K≤2.5K=*.**不同朝向窗墙面积比的外窗传热系数朝向窗墙面积比外窗传热系数K外窗遮阳系数SC限值设计值限值设计值限值设计值东≤0.350.**K≤*.*K=*.*夏季≤0.20冬季≤0.65SC=0.*南≤0.50.**K≤*.*K=*.*SC=0.*西≤0.250.**K≤*.*K=*.*SC=0.*北≤0.350.**K≤*.*K=*.*外门窗的气密性能分级七层以下≥4级*级七层以上≥6级*级玻璃幕墙的气密性能分级七层以下≥2级*级七层以上≥3级*级采暖空调房间与土壤直接接触的地面R≥1.2m2.K/WR=1.2m2.K/W采暖空调地下室与土壤直接接触的外墙R≥1.2m2.K/WR=1.2m2.K/W综合判断指标建筑物全年耗电量（kWh/m2）限值设计计算值**.****.**主要节能措施屋面保温主要材料及厚度保温形式外墙保温主要材料及厚度保温形式分户墙主要材料及厚度楼板主要材料及厚度楼架空板主要保温材料及厚度户门外门窗框材料东：彩色铝合金；南：彩色断热铝合金；西：彩色断热铝合金；北：彩色铝合金外窗玻璃材料东：普通中空玻璃；南：镀膜中空玻璃；西：镀膜中空玻璃；北：普通中空玻璃玻璃幕墙框材料东：彩色铝合金；南：彩色断热铝合金；西：彩色断热铝合金；北：彩色铝合金玻璃幕墙玻璃材料东：普通中空玻璃；南：镀膜中空玻璃；西：镀膜中空玻璃；北：普通中空玻璃结论体形系数屋面外墙架空楼板分户墙分户楼板户门外窗外窗气密幕墙气密地面地下外墙综合判断是否符合标准注：1、节能设计详细情况见“建筑节能计算报告书”。2、保温材料、外窗框料、玻璃品种及厚度在实际施工中可根据具体情况进行替换，但替换后的围护结构传热系数计算值不得低于设计值11.3.3建筑采光节能建筑物在满足围护结构节能设计要求的同时，其窗地比还应满足《建筑采光设计标准》的有关规定。其采光设计见下表：表11.3-5项目采光设计表170中机中联工程有限公司 ××××××项目初步设计项目名称采光等级窗地比（1/*）侧窗平天窗矩形天窗限值设计值限值设计值限值设计值1#厂房Ⅲ级2#厂房Ⅲ级1#仓库Ⅲ级2#仓库Ⅲ级11.3.4工业建筑节能工业建筑有采暖及空调设施时，应参照《公共建筑节能设计标准》进行建筑节能设计或采取一定的节能措施。10.3.5保温材料的燃烧性能要求建筑物外墙及屋面保温材料的燃烧性能应满足《建筑设计防火规范》GB50016-2014的有关要求。11.4给排水节能11.4.1选用节水型卫生洁具及配水件。11.4.2按用水部门设置水表进行计量收费。11.4.3空调冷却用水经冷却塔冷却后，循环使用，可循环利用率达98%。11.4.4游泳池用水经处理后，循环使用，可循环利用率达85-90%。11.4.5水池（箱）设报警溢流水位，防止长时间溢流排水。11.5电气节能170中机中联工程有限公司 ××××××项目初步设计11.5.1供配电系统节能1）变配电所应尽量靠近负荷中心，以缩短配电半经减少线路损耗；2）合理选择变压器的容量和台数，以适应由于季节性造成的负荷变化时能够灵活投切变压器，实现经济运行减少由于轻载运行造成的不必要电能损耗；3）合理分配负荷，控制变压器负载率在75%--85%之间，尽量使变压器工作在高效低耗区内；11.5.2减少线路损耗：1）尽量选用电阻率ρ较小的导线；2）尽可能减少导线长度，尽可能避免在设计中线路走弯，不走或少走回头路；3）变电所应尽可能地靠近负荷中心，以减少供电半径；4）对于较长的线路，在满足载流量、热稳定、保护配合及电压降要求的前提下，在选定线截面时加大一级线截面。11.5.3提高功率因数1）设计中尽可能采用功率因数高的用电设备；电感性用电设备可选用有补偿电容器的用电设备（如配有电容补偿的荧光灯等）；2）在采用分散就地补偿和高、低压柜集中补偿相结合的方式以提高功率因数。11.5.4变压器、电动机节能1）选用***节能变压器；2）选用高效率的电动机；170中机中联工程有限公司 ××××××项目初步设计3）采用变频调速控制电动机使其在负载率变化时自动调节转速使得与负载变化相适应以提高电动机轻载时的效率。11.5.5照明节能1）在保证不降低作业面视觉要求、不降低照明质量的前提下，力求减少照明系统中光能的损失，从而最大限度的利用光能。2）充分合理地利用自然光，使之与室内人工照明有机地结合，以节约了人工照明电能；3）照明设计满足《建筑照明设计标准》中规定的各种照度标准、视觉要求、照明功率密度，其主要场所的平均照度及功率密度值如下：（设计人员填写）4）在满足照明质量的前提下，一般房间（场所）优先采用高效发光的荧光灯（如T5、T8管）及紧凑型荧光灯；高大车间、厂房及体育馆场的室外照明等一般照明采用高压钠灯、金属卤化物灯等高效气体放电光源；5）使用低能耗及性能优的光源用电附件（电子镇流器、节能型电感镇流器、电子触发器以及电子变压器等）；公共建筑场所内的荧光灯选用带有无功补偿的灯具，紧凑型荧光灯优先选用电子镇流器。6）根据照明使用特点，采取分区控制灯光或适当增加照明开关点；卧房、客房等床头灯采用调光开关；高级客房采用节电钥匙开关；公共场所及室外照明采用程序控制或光电、声控开关；走道、楼梯等人员短暂停留的公共场所采用节能自熄开关。11.5.6设备管理节能170中机中联工程有限公司 ××××××项目初步设计本工程设置BAS系统以节约设备在长期运行中能源消耗，平衡设备负荷，延长设备使用年限。11.6采暖、通风和空气调节节能范例：11.6.1设计中执行有关节能设计标准的强制性条文，具体体现为：1）多联式空调热泵机组，其额定制冷工况下的能效限定值及能源效率等级满足GB21454-2008的规定。2）房间空调器的采购应符合GB12021.3-2004中房间空调器能效等级第2级的规定。3）制冷机组为***机组，其额定制冷工况下的性能系数（COP）不低于***，符合GB50189-2005第5.4.5条的规定。11.6.2空气调节的冷热源经技术、经济比较，并征得业主意见确定。11.6.3空气调节的冷热源均采用具有节能认证标志的产品。11.65.4空调系统设置充分考虑使用时间、使用人员密度变化、温度、湿度等因素，合理划分。11.6.5空调系统已充分考虑过渡季利用新风的措施。11.6.6空调水系统采用高位膨胀水箱定压；闭式循环水系统和一次泵变频等节能运行措施。11.6.7对于各个空调系统按照分区、分楼栋分别设置空调系统，进行独立计量。11.6.8室内环境节能设计计算参数及系统设计均满足现行国家节能设计标准。170中机中联工程有限公司 ××××××项目初步设计12环境保护12.1设计依据12.1.1《中华人民共和国环境保护法》（2014年修订）；12.1.2《建设项目环境保护管理条例》中华人民共和国国务院第253号；12.1.3《建设项目环境保护设计规定》（1987年）；12.1.4《中华人民共和国清洁生产促进法》（2012年修订）；12.1.5《机械工业环境保护设计规范》（GB50894-2013）；12.1.6《大气污染物综合排放标准》（GB16297-1996）执行二级标准；12.1.7《重庆市大气污染物综合排放标准》（DB50/418-2012）；12.1.8《中华人民共和国水污染防治法》；12.1.9《中华人民共和国大气污染防治法》；12.1.10《中华人民共和国环境噪声防治法》；12.1.11《污水综合排放标准》（GB8978-1996），执行三级标准；12.1.12《工业企业厂界环境噪声排放标准》（GB12348-2008），执行3类标准；12.1.13《一般工业国体废物贮存、处置场污染控制标准》（GB18599-2001）及其修改单；12.1.14《危险废物贮存污染控制标准》（GB18598-2001）及其修改单；12.1.15《饮食业油烟排放标准》GB18483-2001；12.1.16环境影响报告批文；170中机中联工程有限公司 ××××××项目初步设计12.1.17建筑、总图及公用有关专业的资料。12.2设计原则12.2.1贯彻执行环境保护的法规、方针和政策；12.2.2严格以建设项目的环评结论为依据进行环境保护设计；12.2.3建设项目污染物的排放必须符合国家和地方规定的排放标准。12.3设计范围12.3.1针对本工程总体布局、厂房、办公楼、倒班楼、地下停车库、污水处理站等建筑物及公用设施进行环境保护设计。12.3.2本项目施工阶段的环境保护可按环境影响评价中所提出措施执行。12.4建筑环境保护12.4.1建筑总体布置满足建筑卫生间距要求并充分考虑建筑采光和通风。生活饮用水源避免与废弃物的污染。生活垃圾作袋装集中收集处理。建筑按其使用要求，满足相应的卫生标准和规范。建筑墙体及装饰材料选用无污染、无辐射的材料；12.4.2办公楼等公共建筑室内、走道考虑新风系统；倒班楼组织自然通风；厨房卫生间有组织排气；12.4.3对有发热源废气的房间，地下车库、厨房、发电机房、变配电所等均设置通风系统，以保证房间内能有良好的空气环境。12.4.4绿化170中机中联工程有限公司 ××××××项目初步设计1）满足绿地率要求，选择适应本地气候条件的树木花草进行优化种植。2）采用先进的种植技术和防止病虫害技术，提高植物的成活率。采用地面、屋面、平台和垂直绿化方式，增大绿化覆盖率，起到清洁空气，降低噪声，调节气候的作用。3）尽量减少硬铺装，选择具有透气、透水性能的地面铺装材料，即扩大绿地面积，又保证了人和车辆的通行方便。拟建绿化采用广场绿化和小区临街重点绿化相结合的方式，绿化面积***m2，绿地率为***%，绿化布置详见总平面布置图。12.5主要污染工序及环节拟建项目为**工厂项目，办公楼、商品房住宅居民居住、商业等排放生活污水及生活垃圾；在废气方面，不涉及大型服务性餐饮，主要包括居民厨房油烟、地下停车库汽车排放尾气、地下设备用房柴油发电机工作排放废气以及污水处理设施运行异味等；在噪声方面，主要有设备用房柴油发电机组、各类通风机、水泵和电梯运行噪声等。12.6污染物治理12.6.1废气治理1）地下停车库车辆排放尾气以及设备用房内柴油发电机组工作产生废气量较小，主要污染物包括CO、NOx、HC等，设计中采用机械通风，由风机、风管抽送至专门烟道高空排放。170中机中联工程有限公司 ××××××项目初步设计2）生活污水处理设施运行过程中产生异味气体，可布置专管引至建筑屋顶排放，以避免对居民生活起居造成的不适。12.6.2废水治理（此部分应按渝建发[2006]19号文的要求编写，如符合不设生化池或化粪池时，可取消其中的有关内容）本工程生活污水排放量约为***m3/d，经生化池（或化粪池）处理设施处理后，各污染指标达到三级排放标准（COD＜500mg/L、BOD5＜300mg/L、SS＜400mg/L＝后，进入市政排水管道，再汇入城市生活污水处理厂。根据拟建项目中各建筑平面位置、使用功能及污水排放量，本工程共设置***个生化池（或化粪池）。其所在位置可见室外给排水总平面图。生活污水处理流程如下：餐厅厨房污水→隔油池↓生活污水→生化池→达标排放12.6.3噪声控制1）厂区周边围墙采用声障墙，或布置高大的乔木以降低城市道路机动车的噪声影响。2）抛丸室、柴油发电机组、空压站、水泵、风机及电梯等选用低噪音的设备以降低运行噪声，并通过设备基础减震、管道消声、室内采用吸声吊顶及隔声门窗等措施达到有效降噪的目的。3）沿街的办公楼、倒班楼或环境噪声较大时，结合建筑节能设计采用隔声性能较好的中空玻璃外窗（其窗户的隔声性能不小于3级）。4）170中机中联工程有限公司 ××××××项目初步设计结合建筑节能设计采取构造措施提高楼板、分户墙、户门的空气隔声性能和楼板的撞击声隔声性能。5）水、暖、电气管线穿过楼板和墙体时，孔洞周边应采取密封隔声措施。6）采取上述措施后，应满足***状态下的白天允许噪声级为50dB（A声级），夜间允许噪声级为40dB（A声级）的《***规范》要求。12.6.4固体废弃物处理厂区所产生的固体废弃物主要是居民生活垃圾及各类商业、社会服务设施产生生活垃圾，由物业管理部门定期清运至城市垃圾处理场处置。12.7投资概算本工程用于环境保护的投资约为***万元，其中废气治理约***万元，废水治理约***万元，噪声防治约***万元、绿化约*万元，治理费用已分别计入建筑、暖通、给排水、总图等相关专业中。13职业安全卫生13.1设计依据13.1.1《中华人民共和国安全生产法》；13.1.2《建设项目（工程）劳动安全监察规定》（劳动部3号令）；13.1.3国发（1993）50号《国务院关于加强安全卫生的通知》；13.1.4《中华人民共和国职业病防治法》；13.1.5《建设工程安全生产管理条列》；170中机中联工程有限公司 ××××××项目初步设计13.1.6《机械设备安全防护罩安全要求》GB8196；13.1.7《机械工业职业安全卫生设计规范》JBJ18-2000；13.1.8《工业企业设计卫生标准》GBZ1-2002；13.1.9《生产设备安全卫生设计总则》GB5083-85；13.1.10《电气设备安全设计规则》GB4064-83；13.1.11《建筑设计防火规范GB50016-2014；13.1.12《工业企业噪声控制设计规范》GB/T50087-2013；13.1.13《机械安全距离》GB12265-97；13.1.14中华人民共和国国家职业卫生标准《工作场所有害因素职业接触限制》GBZ2-2002；13.1.15《生产过程安全卫生要求准则》GB12801-91；13.1.16各专业提供的相关资料。13.2工艺13.2.1防机械损伤工艺设备布置按规定留足安全距离及通道尺寸；为防止工件飞溅，设备或相应位置设置防护罩、防护挡板或护栏；工序间尽可能以机械化作业取代手工作业。13.2.2噪声防护尽量采用低噪声的生产工艺和设备，并根据噪声源的特性与噪声传播方式，采用相应的隔声、消声、隔振等综合控制措施。工艺设计应满足《工业企业噪声控制设计规范》标准要求。170中机中联工程有限公司 ××××××项目初步设计13.2.3防尘防毒热处理工段产生的高温烟气，采用槽边排风罩将废气收集净化处理后高空排放。酸洗工段产生的酸雾，采用双级水喷即吸附+旋流板+吸收处理净化工艺净化处理后高空排放。13.3总图13.3.1建筑基地1）场地地势较高，区域内无常年地下水，也无洪水等灾害侵蚀的可能。2）厂区道路宽度、坡度、转弯半径布置符合现行国家标准。3）据地质勘察报告，拟建工程场地及附近未见对工程安全有影响的滑坡、高切坡、溶洞、软弱地基塌陷等不良地质情况。4）场地基坑边坡在8m以内，采取放坡并辅以临时支护措施可以解决基坑稳定问题。5）环境挡墙采用重力式或钢筋混凝土挡墙；地下室为结构自带挡墙。13.3.2基地周边基地周边无存在安全隐患的加油加气站等。厂区车辆出入口距城市道路的规划红线不小于7.5m；在距入口边线内2m处作视点的1200范围内之边线外7.5m以上无遮挡视线障碍物。厂区出入口与城市人行过街天桥、地道、桥梁或隧道等引道口的距离大于50m；距离道路交叉口切点大于80m。13.3.3厂区总图功能分区布置1）170中机中联工程有限公司 ××××××项目初步设计动力站房、高温、有害物质、辐射、易燃易爆、有毒物品仓库等的布局及其对劳动安全的影响和防范措施；2）厂区内通道运输的职业安全卫生；3）总图布局考虑合理的朝向、风向，建筑考虑合理的空间、门窗布置及隔热措施，以自然通风为主，并采用适当的机械排风措施，个别室温较高的工位，视情况增设移动式喷雾风扇，进行岗位吹风。13.4建筑13.4.1职业卫生辅助设施厂房设有更衣室、休息室、厕所和盥洗间，于厂区适当位置设置有垃圾站。主要生产车间内设置女工用房（如卫生间、更衣室等），在项目设计及日后的运行中始终贯彻“以人为本”的思想。。13.4.2建筑安全1）女儿墙完成面净高应≥1100，幼儿园等少儿活动场所≥1200。2）落地窗玻璃和门玻璃均应使用安全玻璃（有框玻璃应使用符合《建筑玻璃应用技术规程》JGJ113-2009表7.1.1-1规定的安全玻璃；无框玻璃应使用最小公称厚度不小于12的钢化玻璃）。3）外墙饰面砖工程施工执行《外墙饰面砖工程施工及验收规程》JGJ126-2000的有关技术要求。当基层的抗拉强度小于外墙饰面砖粘贴的粘结强度时，必须进行加固处理，加固后应对样板进行强度检测。找平层材料的抗拉强度不应低于外墙饰面砖粘贴的粘结强度。4）170中机中联工程有限公司 ××××××项目初步设计安装在易于受到人体或物体碰撞部位的建筑玻璃，如落地窗、玻璃门、玻璃隔断等，应采取保护措施。保护措施应视易发生碰撞的建筑玻璃所处的具体部位不同，分别采取警示（在视线高度设醒目标志）或防碰撞设施（设置护栏）等。对于碰撞后可能发生高处人体或玻璃坠落的情况，必须采用可靠的护栏。5）建筑内装修工程应执行《民用建筑工程室内环境污染控制规范》GB50325-2010，特别是其中的强制性条文规定。6）楼梯杆扶手高度自踏步前缘量起不应小于900。靠梯井一侧水平长度大于500时以及顶层，栏杆扶手高度自可踏面计算为1050。7）阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处栏杆（板）下部离地0.10m高度不应留空。临空高度在六层及以下时,栏杆高度不应低于1.05m，临空高度在六层以上时，栏杆高度不应于1.10m。如底部有宽度大于或等于0.22m，且高度低于或等于0.45m的可踏部位，应从可踏部位顶面起计算。8）低窗台（窗台净高度低于0.8m时）的防护措施应遵守以下规定：窗台高度低于或等于0.45m时，护栏或固定扇的高度应自窗台面起算；窗台高度高于0.45m时，护栏或固定扇的高度可自地面起算（但护栏下部0.45m高度范围内不得设置水平栏栅或任何其他可踏部位。如有可踏部位应从可踏部位起算）。阳光窗（凸窗）范围内设有供人坐或放置花盆等用时，护栏或固定扇的防护高度一律从窗台面起算；9）公共出入口位于阳台、外廊及敞开楼梯平台的下部时，应采取防止物体坠落伤人的安全措施。13.5电气170中机中联工程有限公司 ××××××项目初步设计13.5.1建筑防雷及接地根据建筑性质，本园区所有建筑均确定为三类防雷建筑。混凝土屋面及女儿墙压顶设置避雷带做接闪器。本工程采用共用接地系统，利用建筑物柱内主筋做防雷引下线，利用建筑物基础钢筋接地极，接地系统工频电阻R<1Ω。重要设备配电箱内加装SPD，用于防止设备雷击过电压损坏。13.5.2强电安全低压配电设备采用氧化锌避雷器作过电压保护，配电系统接地采用TN-S制。插座回路采用漏电保护开关，建筑内所有金属设备外壳、金属管道、金属构件等均可靠接地，并作等电位联接。13.5.3设备及设施安全警示凡可产生危险、有害因素较大的场所和有关设施、设备上，设置有明显的安全警示标志。例如，凡人员易触及的可动零部件，尽可能封闭或隔离；对于操作人员在设备运行时可能触及的可动零部件，配置有必要的安全防护装置。13.6职业安全卫生机构及人员配备职业安全卫生工作由生产部下设专业部门主管，其职责为维护、保养及日常检测厂区内职业安全卫生设施，有效地实施职业安全卫生措施，并加强对员工的职业安全卫生教育，其定员为2名。14建筑工程概算170中机中联工程有限公司 ××××××项目初步设计14.1编制依据14.1.1建设部建质[2003]84号文关于颁布《建筑工程设计文件编制深度规定》（2008年版）的通知；14.1.2建筑、结构和公用各专业提供的设计图纸和数据；14.1.3顾客提供的相关资料。14.2编制方法14.2.1土建工程：根据建筑专业提供的平、立、剖面图、装饰标准和初步设计文字说明，以及结构专业提供的结构梁、板、柱断面尺寸等计算工程量。14.2.2土建定额套用***年《全国统一建筑工程基础定额**市基价表》以及配套使用的取费标准和相关文件进行计算。详见表***《土建工程概算表》。14.2.3给排水、电气、通风、动力等公用工程按各公用专业提供的数据汇总。14.2.4室外工程部分根据有关专业提供的数据汇总。14.3其它费用概算14.3.1勘察、设计费：根据业主与勘察设计单位签定的合同或按国家计委、建设部关于发布《工程勘察设计收费管理规定》的通知计价格[2002]10号文的规定计取。14.3.2建设单位管理费：按渝财建（2002）247号文规定计取。170中机中联工程有限公司 ××××××项目初步设计14.3.3工程建设监理费：根据***规定计取。14.3.4工程招标代理服务费：国家发展计划委员会的计价格（2002）1980号文规定计取。14.3.5工程质量监督费：根据***规定计取。14.3.6建筑工程施工图设计文件审查收费：根据***规定计取。14.3.7建设工程综合服务收费：根据***规定计取。14.3.8白蚁防治费：根据***规定计取。14.3.9城市建设配套费：根据***规定计取。14.3.10建筑工程规划许可执照费：根据***规定计取。14.3.11防雷工程设计审核费：根据***规定计取。14.4基本预备费根据当地和主管部门规定的费率计取，即按工程费用与其它费用之和乘以费率。依据建设部建设【1992】102#文。详见表*—*其它费用概算表。14.5投资构成及总概算14.5.1投资构成见下表：表14.5-1投资构成表单位：万元序号工程费用名称新增投资备注金额（万元）比例（%）1建筑工程其中：一般土建170中机中联工程有限公司 ××××××项目初步设计2设备购置及安装3其他费用总计环保费用14.5.2总概算见表14.5-2。（14.5-2在哪里？）14.6有关问题说明14.6.1本概算未包括征地费用。14.6.2建筑单调材料价差是按重庆市造价信息2004年03期中有关价格进行计算的，若与实际不符，可按实调整。14.6.3其它费用是参照《重庆市房地产业税费政策汇编》和建设部及国家有关规定计取的，若与实际不符，可按实调整。14.6.4本概算是按现行定额、取费标准、价格依据和本项目初步设计图纸编制的，因此，只能反映现时设计造价水平，不能作为以后招投标的标底，如果在以后各阶段内相关资料、依据发生变化，应允许在规定范围内调整。14.6.5建筑工程单调材料价差、装饰材料价差按近期重庆市工程造价信息建安材料预测价格计算。170中机中联工程有限公司 ××××××项目初步设计附件：环境保护设计依据1国家有关法律法规1）《中华人民共和国环境保护法》；2）《中华人民共和国水土保持法》；3）《中华人民共和国环境噪声污染防治法》；4）《中华人民共和国大气污染防治法》；5）《中华人民共和国土地管理法》；6）《中华人民共和国固体废物污染环境防治法》；7）《中华人民共和国水污染防治法》；8）《建设项目环境保护管理条例》；9）《地质灾害防治条例》。2地方规章及相关资料1）《重庆市环境保护条例》；2）《重庆市环境噪声污染防治办法》；3）《重庆市绿化条例》；4）《重庆市生态建设和环境保护“十二五”规划》；5）《重庆市饮用水源污染防治办法》；6）建设项目环境影响评价文件及其批文；7）建筑、总图及公用有关专业的资料。3执行的标准、规范根据建设项目环境影响评价报告及其批文的规定采用相应级别的标准。1）质量标准《环境空气质量标准》GB3095-2012；《室内空气质量标准》GB18883-2002；170中机中联工程有限公司 ××××××项目初步设计《地表水环境质量标准》GB3838-2002；《声环境质量标准》GB3096-2008；《城市区域环境振动标准》GB10070-88；《土壤环境质量标准》GB15618-1995；《电磁辐射防护规定》GB8702-1988。2）排放标准《大气污染物综合排放标准》GB16297-1996；《锅炉大气污染物排放标准》GB13271-2001；《恶臭污染物排放标准》GB14554-1993；《饮食业油烟排放标准（试行）》GB18483-2001；《污水综合排放标准》GB8978-1996；《污水排入城镇下水道水质标准》CJ343-2010；《医疗机构水污染物排放标准》GB18466-2005；《工业企业厂界环境噪声排放标准》GB12348-2008。3）相关规范《防治城市扬尘污染技术规范》HJ/T393-2007；《民用建筑工程室内环境污染控制规范》GB50325-2010；《民用建筑隔声设计规范》GB50118-2010；《工业企业噪声控制设计规范》GB/T50087-2013；《室外排水设计规范》GB50014-2006（2011年版）；《建筑给水排水设计规范》GB50015-2003（2009年版）。170中机中联工程有限公司'
